左右相机调节

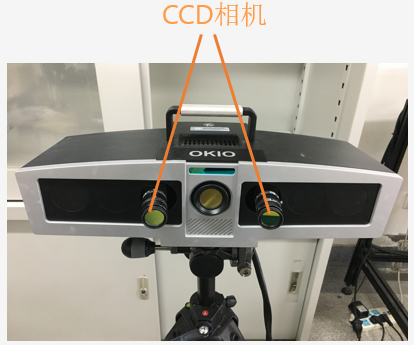

CCD相机，又叫做光谱探测器，位于光栅反射器两侧，通常情况下是2个。CCD相机的作用，是配合光栅反射器，将受到物体表面调制而发生变形的光栅条纹图像读入计算机，经由计算机内部数据处理，最终输出实物表面区域的三维坐标点集（也就是“点云”）。

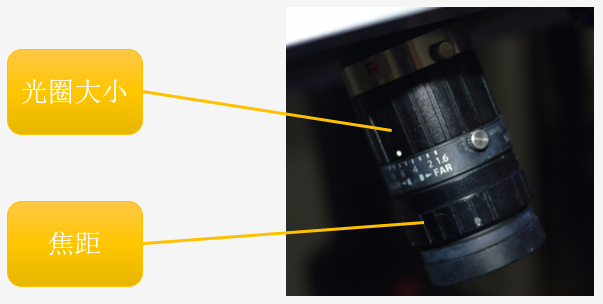

CCD相机参数调节，旨在调整相机的焦距和光圈，以求获得最佳的扫描效果。

CCD相机调节操作视频
