光栅调节

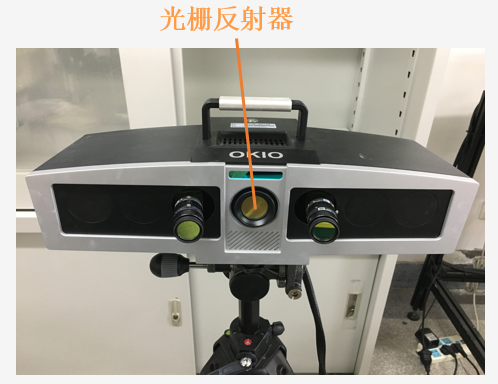

OKIO-5M蓝光扫描仪的光栅反射器位于扫描仪的正中心。工作时，光栅反射器会向零件表面投射光栅，并加以粗细变化和位移，配合两侧的CCD相机，即可实现对零件表面三维轮廓的测量。光栅是扫描仪最主要的测量设备。

光栅调节，主要是调整光栅的亮度和投影焦距，以求获得最佳的扫描效果。

光栅调节操作视频
