电池SOC和SOH状态估计功能
  • 1 课程内容
  • 2 拓展阅读
  • 3 章节测验

1.SOC和SOH估计

电池系统中最核心也是最难的一部分就是SOC（电池剩余电量）和SOH（电池充放电倍率）的估计。SOC估算常见的有安时积分法(SOCI)，和开路电压标定法(SOCV)，安时积分最大的问题是随着时间的推移误差会越来越大，开路电压标定的问题是，电池需要在静置很长时间以后的开路电压对应的SOC才是准确的，汽车在行驶的时候采集的电压用来标定SOC那是不准确的。实际的使用中，一般以SOCV为主用SOCI，在实际使用中也在用一定的卡尔曼滤波法，神经网络法来提高SOC的计算，但是限于MCU的运算速度和能力，整个算法的复杂度是有限制的。

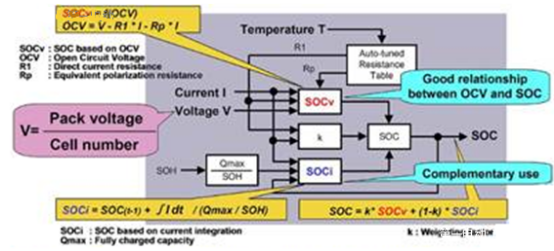

图9 SOC和SOH估算
