机械臂的程序设计
  • 1 视频
  • 2 测验



机器人舵机

一、 什么是舵机

舵机(英文叫Servo):它由直流电机、减速齿轮组、传感器和控制电路组成的一套自动控制系统。通过发送信号,指定输出轴旋转角度。

二、 舵机的原理及控制

1.模拟舵机及其控制原理

   舵机是一个微型的伺服控制系统,具体的控制原理可以用下图表示。

     工作原理是控制电路接收信号源的控制脉冲,并驱动电机转动。

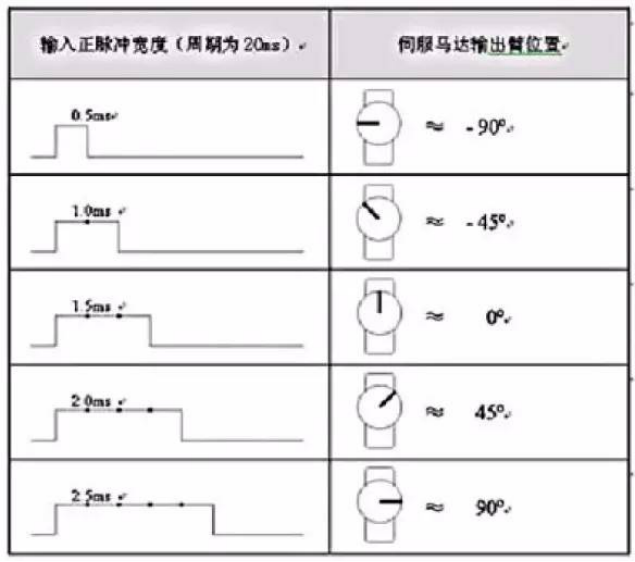

模拟舵机需要一个外部控制器(遥控器的接收机)产生脉宽调制信号来告诉舵机转动角度,脉冲宽度是舵机控制器所需的编码信息。如图所示,舵机的控制脉冲周期20ms,脉宽从0.5ms-2.5ms,分别对应-90度到+90度的位置。

舵机原来主要用在飞机、汽车、船只模型上,作为方向舵的调节和控制装置。所以,一般的转动范围是45°、60°或者90°,这时候脉冲宽度一般只有1ms-2ms之间。后来舵机开始在机器人上得到大幅度的运用,转动的角度也在根据机器人关节的需要增加到-90度至90度之间,脉冲宽度也随之有了变化。

2.数字舵机及其控制原理

数字舵机从根本上颠覆了舵机的控制系统设计。数字和模拟舵机相比在两个方面有明显的优点。1、防抖。2、响应速度快。

模拟舵机由于使用模拟器件搭建的控制电路,电路的反馈和位置伺服是基于电位器的比例调节方式。电位器由于线性度的影响,精度的影响,个体差异性的问题,会导致控制匹配不了比例电压,比如期望得到2.5V的电压位置,但第一次得到的是2.3V,经过1个调节周期后,电位器转过的位置已经是2.6V了,这样控制电路就会给电机一个方向脉冲调节,电机往回转,又转过头,然后又向前调节,以至于出现不停的震荡,这就是我们所看到的抖舵现象。

模拟舵机的调节周期是20ms,也就是它的反应时间是20ms。根据舵机的不同,假设舵机的速度是0.2s/60°,那么20ms舵机最快的时候转过0.6度才会进行调节,这就是关节在突然出现大负载的情况下,会被扭矩摆动0.6度,然后才纠正回来,直观的感觉就是这个舵机不“硬”。

数字舵机可以以很高的频率进行调节,这个周期和角度会变得非常小,并且有PID调节方式的存在,能够在以很适当的PID参数进行调节,能够让舵机有很高的响应速度,不会出现超调。

3.总线伺服舵机

总线伺服舵机简单的说就是可以串联,并且接受数字信号,能够提供关节的力矩、电流、温度、角度等信息,能准确控制位置的运动单元,外形可以和舵机一模一样。通过一个串口给总线发送一条指令:舵机1,转20度;舵机2转30度,舵机3休息……直到理论上最后一个舵机。然后所有的舵机就会执行这条指令。

三、舵机的结构

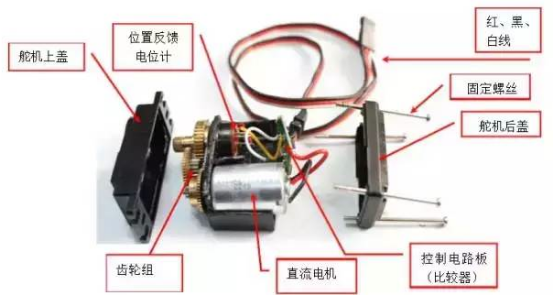

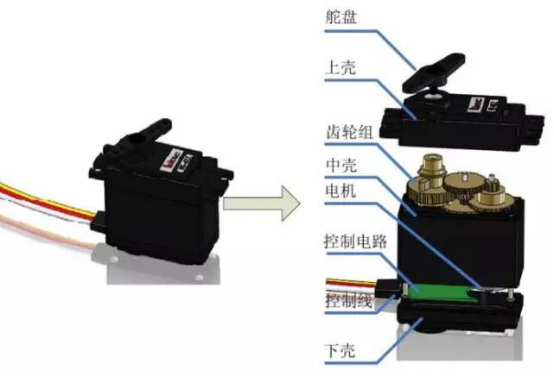

舵机的主体结构如下图所示,主要有几个部分:外壳、减速齿轮组、电机、电位器、控制电路。
