第一课时 步进电机工作原理
  • 1
  • 2 PPT
  • 3 视频

      步进电机(stepping motor,step motor,pulse motor),是将电脉冲信号转变为角位移或线位移的开环控制组件。

      在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,即给电机加一个脉冲信号, 电机则转过一个步距角。 这一线性关系的存在,加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。

       单相步进电机有单路电脉冲驱动,输出功率一般很小,其用途为微小功率驱动。多相步进电机有多相方波脉冲驱动,用途很广。使用多相步进 电机时,单路电脉冲信号可先通过脉冲分配器转换为多相脉冲信号,在经功率放大后分别送入步进电机各项绕组。每输入一个脉冲到脉冲分配器,电机各相的通电状态就发生变化,转子会转过一定的角度(称为步距角)。正常情况下,步进 电机转过的总角度和输入的脉冲数成正比;连续输入一定频率的脉冲时,电机的转速与输入脉冲的频率保持严格的对应关系,不受电压波动和负载变化的影响。

步进电机的种类

步进电机分三种:永磁式(PM) 、反应式(VR)和混合式(HB)。

永磁式步进一般为两相,转矩和体积较小,步进角一般为7.5度 或15度;

反应式步进一般为三相,可实现大转矩输出,步进角一般为1.5度,但噪声和振动都很大,在欧美等发达国家80年代已被淘汰;

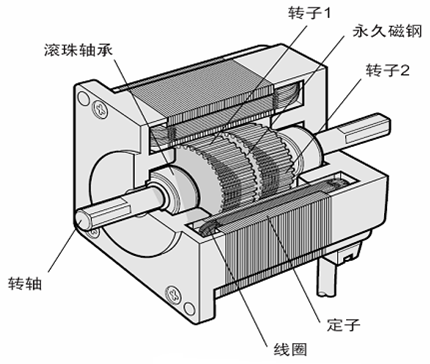

混合式步进是指混合了永磁式和反应式的优点,分为两相和五相,两相步进角一般为1.8度而五相步进角一般为 0.72度,这种步进电机的应用最为广泛。

步进电机工作原理(见PPT)
