二次结构砌体排砖可用于指导现场作业人员施工及交付采购部门提前准备物资。



一、操作重点

1、自动排砖时，先设置选择楼层及专业构件类型，再点击排砖按钮，建议逐层进行排布，提高效率。

2、项目部小组需根据工程图纸墙体工程信息及砌体施工规范，设置基本参数，注意理解各项参数意义，制定排布方案。

3、设置完基本参数后，可点选、ctrl+左键多选或拉框全选等方式进行墙体选择，然后点击自动排砖。

4、可以针对单道墙体查看精细排布内容，在精细排布界面，可随时查看调整基本参数及精细排布各项参数，包括各类二次构件及洞口管槽的布置、调整砖长及灰缝厚度、查看最大损耗等。

5、精细排布界面可以查看砌体需用量及灰缝厚度，要理解采购量及实际砌筑量的区别。

6、排砖图在精细排布界面支持导出CAD格式及Excel格式，在自动排砖界面只支持CAD格式。

7、在报表管理中查看砌筑材料需用计划表，一定要先进行报表范围配置，才会根据范围显示对应内容，支持导出Excel和PDF格式文件。通过提交数据同步到其他端口，协同应用

二．基本参数

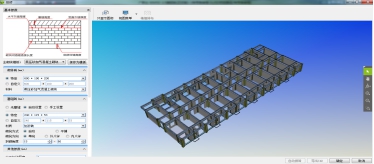

编辑砌体砖、塞缝砖的尺寸和材质以及其他参数的设置

（1）、砌体砖\塞缝砖

编辑尺寸的方式有‘特定’和‘自定义’两种，特定为相关规范中规定的常用尺寸，方便用户直接选择使用；自定义用‘长*宽*高’的格式让客户自己输入数值（尺寸），满足一些特殊尺寸砌体的需求。

材质可以下拉选择系统设置的类型，也支持输入其他材质。

（2）、其他参数

塞缝高度、底部导墙高度、水平灰缝厚度、竖直灰缝厚度、砌块间错缝搭接长度可参考示意图

三、操作步骤：

技术端授权锁定—模型视图—排砖—设置参数—自动排砖—精细排布—导出
