任务背景

业主方要求采用BIM技术进行项目管理，并且向项目部提供了BIM模型，项目部小组接到任务，要求对BIM模型进行审核，以确保高效的组织施工。



一、技术应用概述

1.1技术交底资料要求

任意选取视点不少于3处，关键部位剖切面不少于3处，钢筋构造节点不少于3处

1.2技术经理：

1、负责进行模型审查，并修正错误。

2、负责编制三维可视化交底资料

1.3生产经理：

1、对项目组成员进行三维可视化交底，对项目中较复杂的集水坑、楼梯、坡道等部位采用剖切的形式进行讲解

2、对复杂钢筋构造节点进行可视化说明

二、技术交底

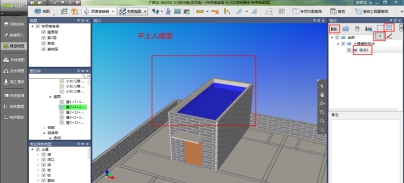

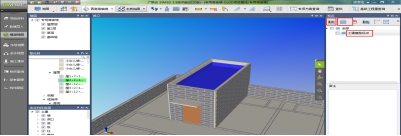

2.1视点应用

操作步骤：

技术端授权锁定——模型视图——视图——视点——保存视点——标注——导出并提交数据

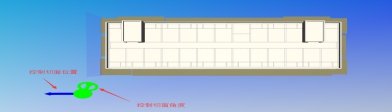

2.2三维动态剖切及测量

针对项目中典型的、关键的隐蔽部位，可以通过剖切面的功能将该部位进行可视化呈现，对项目部成员进行施工交底，确保施工有效进行。



2.3钢筋三维

针对项目中关键的、重要的钢筋构件节点部分，可以通过钢筋三维的方式进行查看。方便对重点部位的钢筋工程施工进行三维可视化交底，保证施工质量。

在钢筋三维控制面板选择需要查看的钢筋种类，同时可以隐藏选中及其他图元信息，查看更加直观
