普通光学显微镜的使用

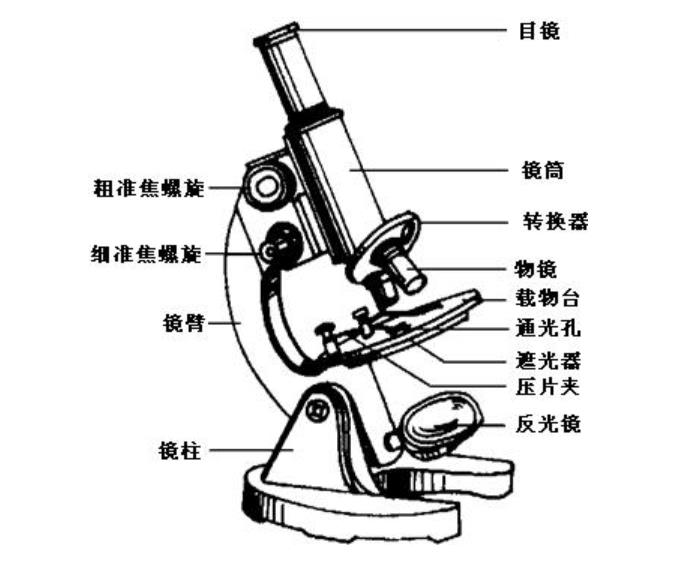

一、显微镜的基本结构



显微镜的基本结构是由机械和光学两大部分构成。

  1. 机械部分：是为光学部分服务的部件，包括以下六部分：

  （1）镜座：显微镜最下面呈马蹄形或圆形的部分，起稳定和支持显微镜作用。

  （2）镜柱：直立于镜座上的短柱，支持显微镜的其它部分。

  （3）镜臂：弯曲成马蹄形的部分，便于手持，下端与镜柱相连接的地方有一个倾斜关节，可使镜臂倾斜，便于观察。

  （4）载物台：自镜臂下端向前伸出，放置标本用的平台，其中央有一个园孔，叫通光孔。台上有一移动器（老式的左右各有一个压片夹），用以固定和移动标本。

  （5）镜 筒：和镜臂上方连接的园筒部分。有的显微镜镜筒内有一抽管，可适当抽长，一般长度是160-170mm。镜筒上端装有目镜，下端有一个可转动的园盘，叫物镜转换器（或叫物镜旋转盘），其上装有2-4 个物镜。

  （6）调焦器：为镜壁上两种可转动的螺旋，一大一小，能使镜筒上下移动，调节焦距。大的叫粗准焦螺旋，升降镜筒较快，用于低倍镜对焦；小的叫细准焦螺旋，升降镜筒较慢。

  2.光学部分：由目镜、物镜、反光镜、聚光器等四部件组成。

  （1）目镜：装于镜筒上方，由两组透镜构成，接目镜的作用是把物镜所形成的倒立实像再放大成为一个虚像。接目镜上刻有5×，8×，10×，15×，25×等符号，表示放大倍数。我们所观察到的标本的物像，其放大倍数是物镜和目镜放大倍数的乘积。如物镜是10×，目镜是8×，其物像的放大倍数是10×8＝80 倍。可在接目镜内两个透镜间的光栏上可装一根剪短的毛发，做为指针，用以指示要观察的材料。

  （2）物镜：装在镜筒下端物镜转换器的孔中，一般的显微镜有 2-4 个物镜镜头，每个镜头都是由一系列的复式透镜组成的，其上也有放大倍数记号，有4×，10×，40×及100×。4×及10×接物镜是低倍镜，40×是高倍镜，100×是油镜。低倍镜常用于搜索观察对象及观察标本全貌，高倍镜则用于观察标本某部分或较细微的结构，油镜则常用于观察微生物或动植物更细微的结构。

  （3）聚光器（集光器）：位于载物台（通光孔）下方，由两块或数块镜片组成，它能将反光镜反射来的光线集中以射入物镜和目镜，有的聚光器可升降，便于调光，集光器下有一可伸缩的园形光圈，叫虹彩光圈，可调集光器口径的大小和照射面，以调节光线强弱（有的显微镜只有遮光极而无集光器）。光线过强时，可缩小虹彩光圈。

  （4）反光镜：是显微镜观察时获得光源的装置，位于显微镜镜座中央，一面为平面镜，一面为凹面镜。转动反光镜，可使外面光线通过集光器照射到标本上。使用时，光线强用平面镜，光线弱用凹面镜。

  （二）显微镜的使用方法





1.调节亮度：由暗调亮，可以用大光圈，凹面镜，调节反光镜的角度。

  2.将临时装片在载物台上适当位置固定好。

  3.低倍物镜对准通光孔，使用粗准焦螺旋将镜筒自上而下的调节，眼睛在侧面观察，避免物镜镜头接触到玻片而损坏镜头和压破玻片。

  4.左眼通过目镜观察视野的变化，同时调节细准焦螺旋，使镜筒缓慢上移，直至视野清晰为止。

  5.如果在视野中没有被观察对象，可以移动装片，原则为欲上反下，欲左反右。

  6.如果不够清晰，可以用细准焦螺旋进一步调节。

  7.如果需要在高倍物镜下观察，可以转动转换器调换物镜。如果视野较暗，可通过1的方法调节；如果不够清晰，可通过6的方法调节，但是不可以用4的方法。

  8.使用完毕后，请调节转换器，使空镜头孔对着通光孔，使反光镜竖起来，将镜筒调至最低后装入镜箱。

  （三）显微镜的保养

  1.取送显微镜时，必须右手握住镜臂，左手托住镜座，轻拿轻放。

  2.显微镜的使用，一定要按实验指导写的方法和步骤，认真仔细去做，不然，容易损坏标本和镜头，又达不到看清物象的目的。

  3.观察标本时，一定要先用低倍镜观察，再用高倍镜，低倍镜能看清，就不必用高倍镜。

  4.不能用硬纸擦透镜，必须用干净的擦镜纸或细软纱布，朝一个方向擦试透镜，以免损坏镜头。

  5.不要随便转动粗细调节器，以免机器损伤，调节失灵。

  6.载物台要保持清洁、干净，不要让水或其他液体（酸、碱或其他化学药品等）流到台上，以免生锈或腐蚀。

  7.避免阳光直接照射，要防潮湿、防灰尘，经常保持镜体和镜体箱的干燥和清洁。

二、生物绘图

（一）生物绘图的要求

  1.具有高度的科学性，不得有科学性错误。形态结构要准确，比例要正确，要求真实感，立体感，精美而美观。

  2.图面要力求整洁，铅笔要保持尖锐，尽量少用橡皮。

  3.绘图大小要适宜，位置略偏左，右边留着注图。

  4.绘图的线条要光滑、匀称，点点要大小一致。

  5.绘图要完善，字体用正楷，大小要均匀，不能潦草。注图线用直尺画出，间隔要均匀，且一般多向右边引出，图注部分接近时可用折线，但注图线之间不能交叉，图注要尽量排列整齐。

  6.绘图完成后在绘图纸上方要写明实验名称、班级、姓名、时间，在图的下方注明图名及放大倍数。

 （二）生物绘图的方法

  生物绘图的方法有多种，最常见的是点点衬阴法和线条衬阴法。点点衬阴法即将图形画出后，用铅笔点出圆点，以表示明暗和深浅，给予立体感。在暗处点要密，明处要疏，但要求点要均匀，点点要从明处点起，一行行交互着点，物体上的斑纹描出再点点衬阴。线条衬阴法又称涂抹阴影法，是依靠线条的疏密来表示阴暗和深浅。点点衬阴法要求不能用涂抹阴影的方法以代替点点。

  （三）生物绘图的步骤

  1.绘图前认真的观察标本，搞清实物标本的结构特点，切忌抄书或平空想象。

  2.用 HB 铅笔轻轻将图轮廓画出，作为草图要掌握好比例和位置。

  3.在草图的基础上绘详图，此时要用 2H 和3H 铅笔，线条要流畅，点要匀称，点线不要

重复描绘。

  4.按注图要求绘图，写上图名及班级、姓名、放大倍数等。
