9.2 第二节 透视视高法

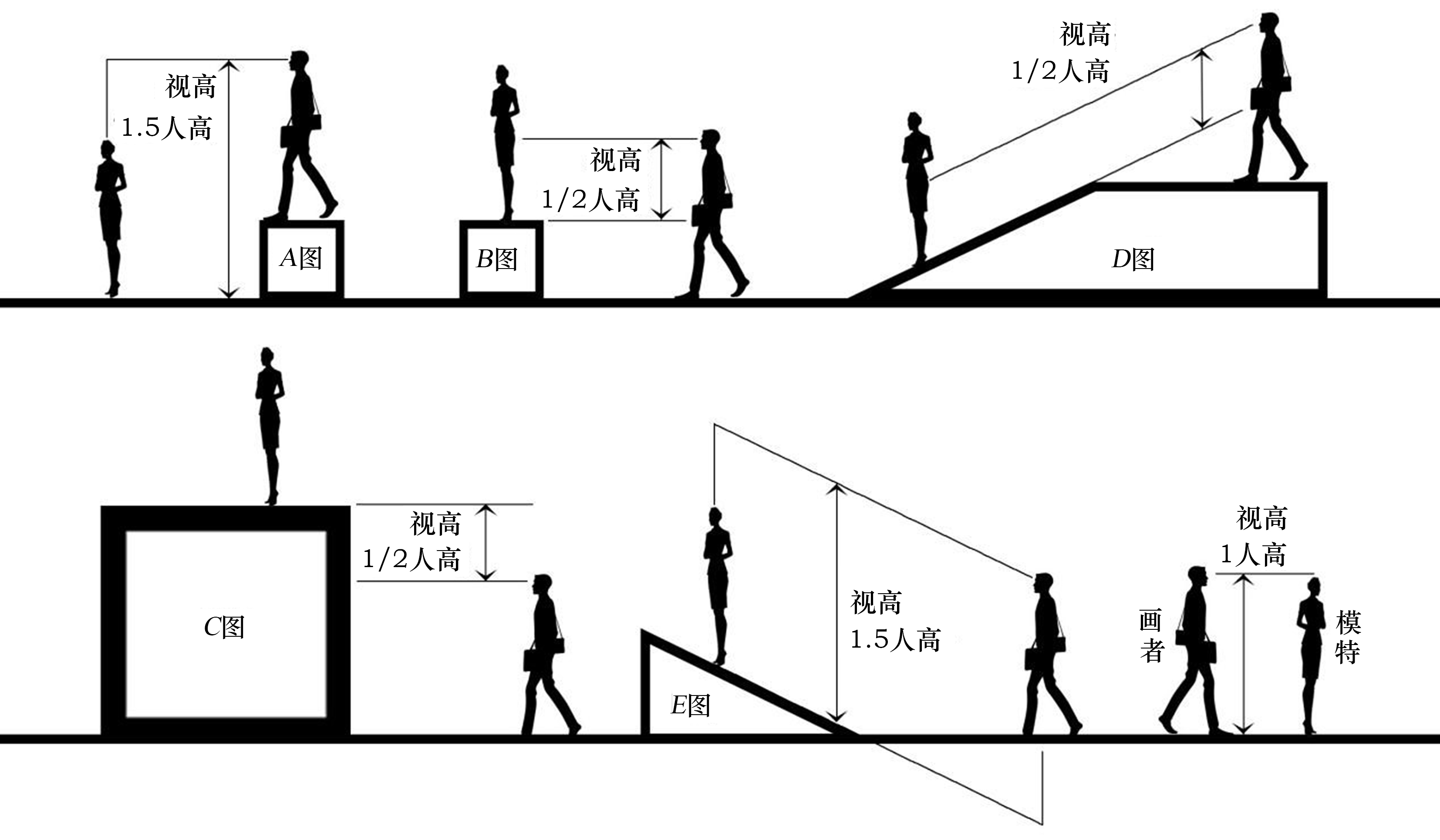

以视高的透视高度为基准，就地量得远近物体的透视高度，称为透视视高法（简称视高法）。视高，是画者对物作画时眼睛离开被画物体放置面（地面、台面）的高度。绘画创作中的视高高度，按构图需要任意设定；人物画构图中的视高高度，宜以标准人高为单位相计。如图9-9所示，分别为画者眼睛对地面、台面、高台面和倾斜面的视高的测定：（a）图，地面视高为1.5人高；（b）图，台面视高为1/2人高；（c）图，下斜面视高为1/2人高；（d）图，高台面视高为1/2人高；（e）图，上斜面视高为1.5人高。

图 9-9 透视视高法作图（1）

1.视高法的基本画法

（1）以视高为“尺”（图9-10）

图 9-10 以视高为“尺”作图

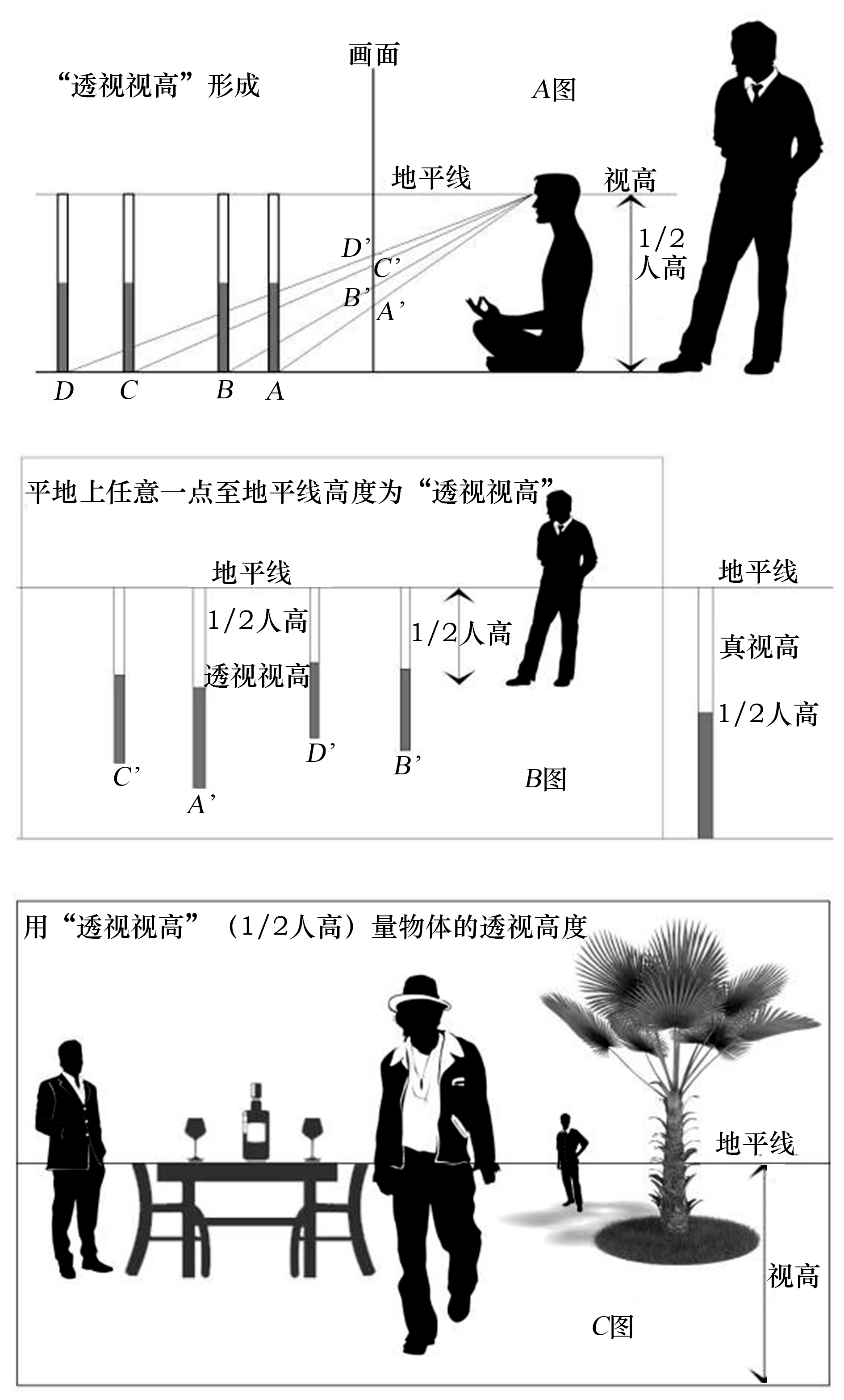

（a）图：画者视高为1/2人高，被画的四只标尺与视高等高，都是1/2人高，它们出现在画面上的状况是：四只标尺的顶端与地平线相齐平，足端则高低不一，最近的A点的透视A'点最低，最远的D点的透视D'点最高。

（b）图：四只标尺的透视图，顶端均与地平线相齐平，足端高低不一；四只标尺长短不一，但实际长度均与视高高度相等，都是1/2人高。可以说，由画中地面任何一点至地平线的高度，均为视高的透视高度，称为透视视高；透视视高犹如长短不一的“尺”，可以就地量得被画物体的透视高度。

（c）图：视高为1/2人高，地面的任何一点至地平线的高度都是透视视高，均为1/2人高；以此高度为“尺”，量得远近物体的透视高度。方桌和椅子的高度为1/2人高，桌面和椅背都和地平线相齐平；方桌搁板为1/4人高，它们的高度则为桌腿、椅脚至地平线高度的1/2。站立者的高度为立足点至地平线高度的2倍；1.5人高的树为树根至地平线高度的3倍；1/4人高的栏杆柱，为柱足至地平线高度的1/2。

（2）以地平线为“准绳”图中和视高等高的物体高度，都处在地平线上，因而地平线可作为检验物体高度的“准绳”。比如，上图的视高为1/2人高，等高的站立者身体的1/2处（髋部）均应在地平线下；1.5人高树的1/3处，均应在地平线上。如果在图中再画十多张1/2人高的方桌，那么桌面都在地平线上，若非如此，物体的高度处理则不准确。所以说，地平线是检验物高的“准绳”。

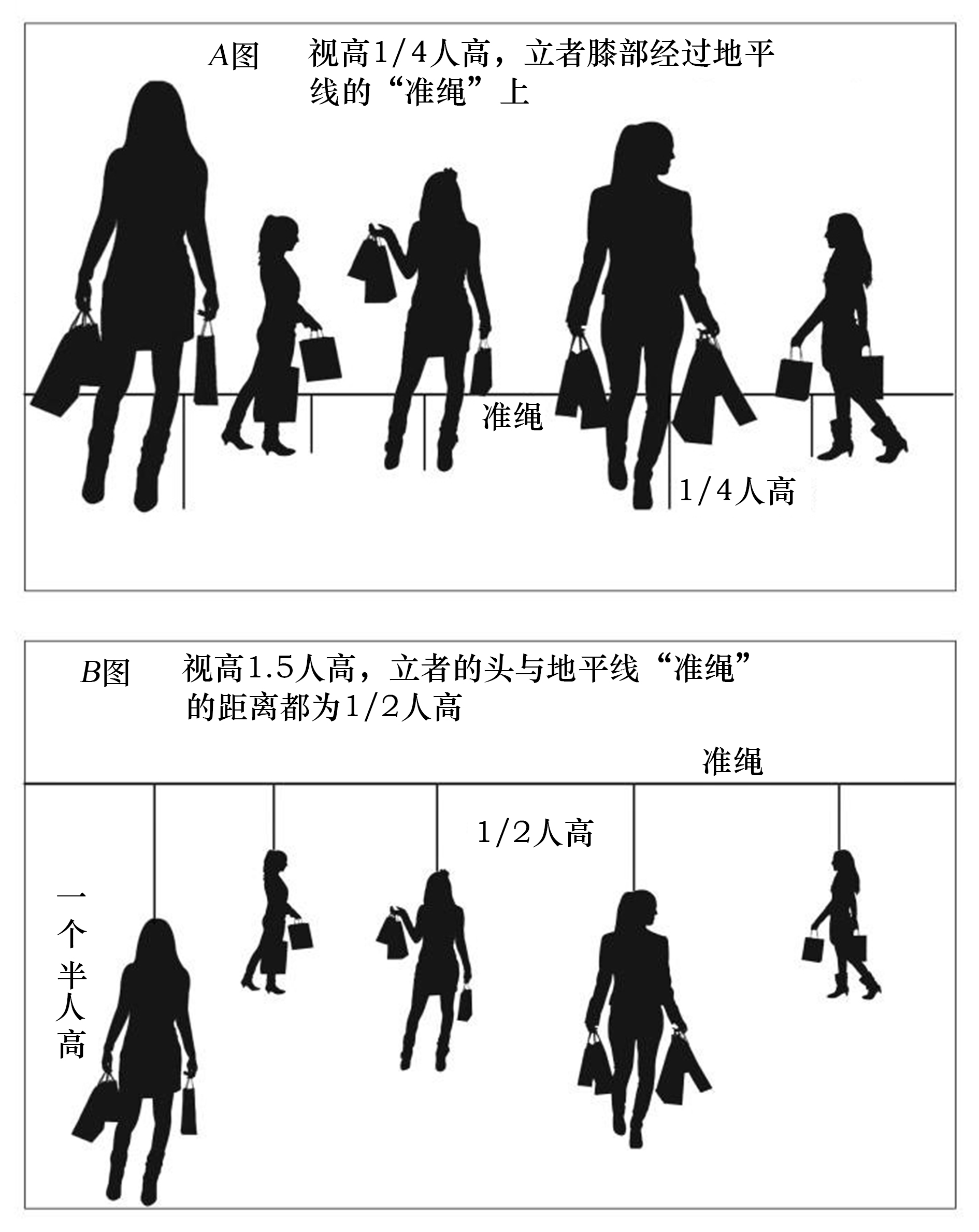

如图9-11所示，（a）图视高为1/4人高，站立者的膝部为身高的1/4，处在地平线上。因此，所有高度相等的站立者，只要他们的膝部在地平线的“准绳”上，就能组成透视高度正确的构图；（b）图视高1.5人高，地面任何一点至地平面高度均为1.5人高；立者高度为立足点至地平线高度的2/3，头顶和地平线空半个人的高度。因此，图中每个站立者的头顶上，似乎都有一条细线“挂”在地平线“准绳”上，细线的长度均为1/2人高，构成透视高度正确的画面。

以视高为尺，以地平线为准绳，两者对照运用，是视高法处理画中物体高度的基本方法。

图 9-11 以地平线为“准绳”作图

2.画各种立足面上的人物高度

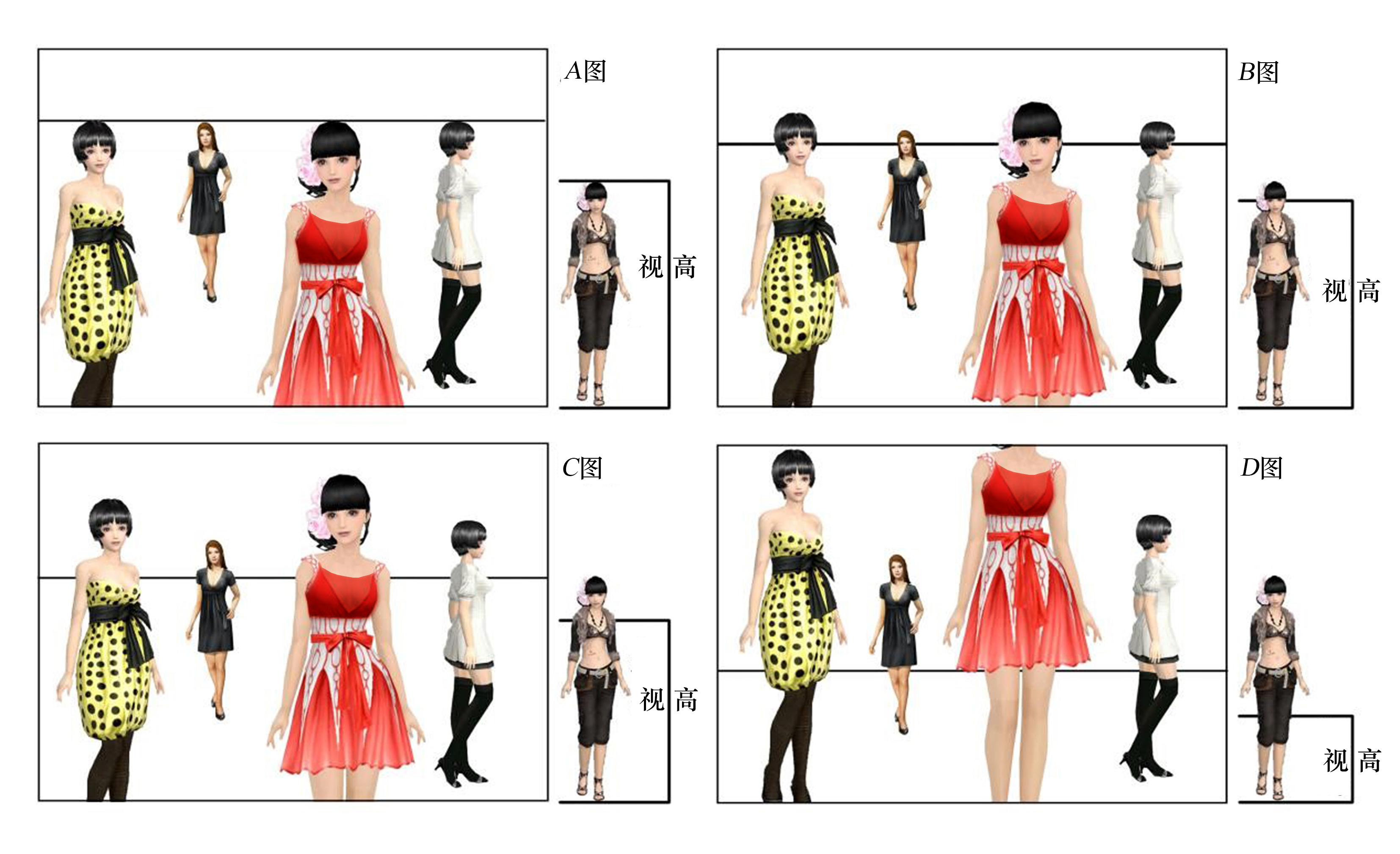

（1）画平地上的人高

视高不超过一个人的高度，画中等高人物身高的相同部位，都被统一在地平线上。（图9-12）

（a）图，视高为1人高，等高人物头顶与地平线相齐平。

（b）图，视高与被画人眼部等高，等高人物的眼睛都在地平线上，也就是头长的1/2在地平线上。

（c）图，视高为3/4人高，等高人物的胸部都在地平线上，也就是身高的3/4在地平线下，1/4在地平线上。

（d）图，视高为1/7人高，等高人物小腿的1/2都在地平线上。

图 9-12 画平地上的人高（1）

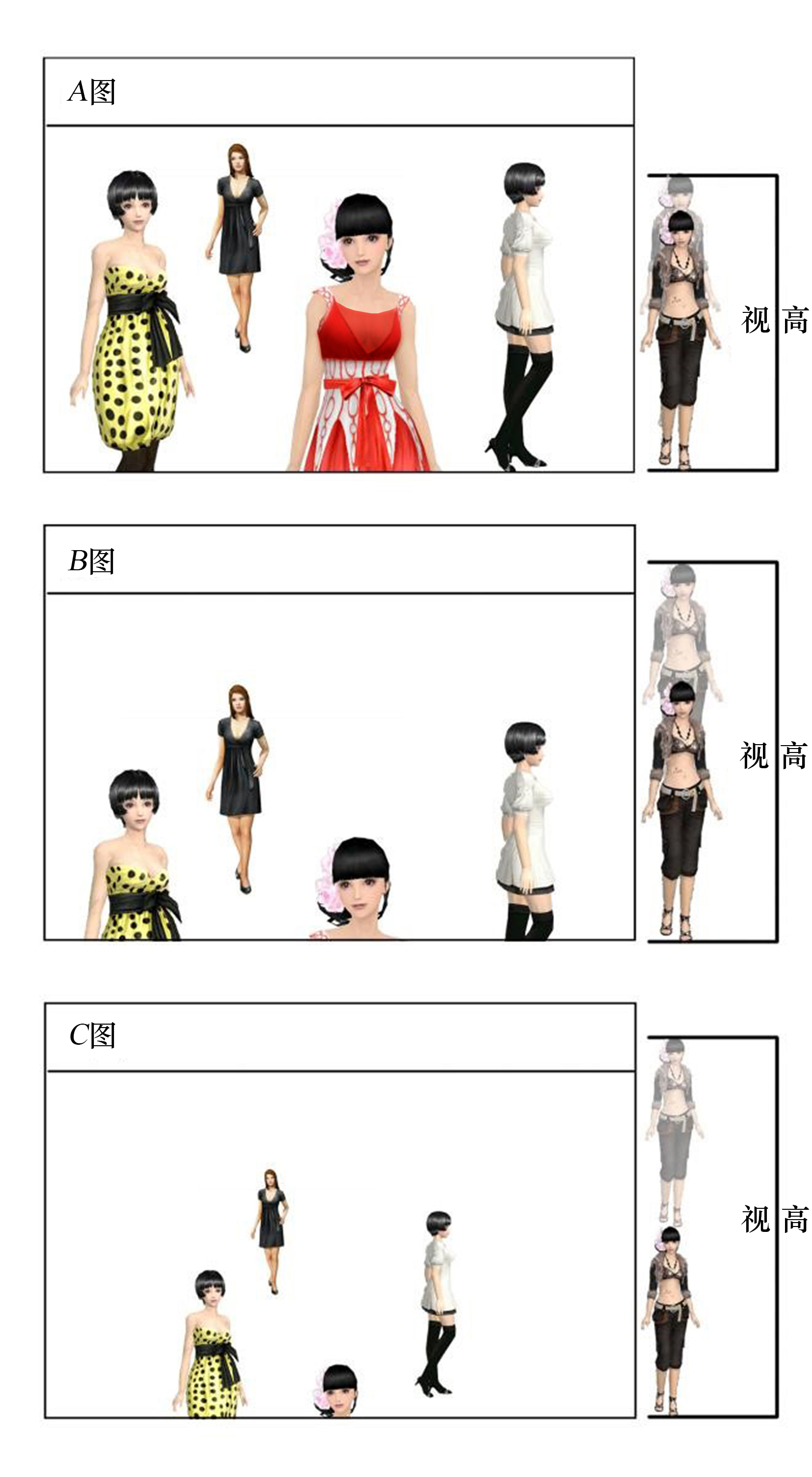

画者在高处作画，视高超出1人高，被画人头顶在地平线下，他们的头顶与地平线的距离，与各自身长有相同的比例。（图9-13）

图 9-13 画平地上的人高（2）

（a）图，视高为1人高加1个头长，站立者高度为立足点至地平线高度的7/8，被画人头顶与地平线空出1个头长。

（b）图，视高为1.5人高，站立者高度为立足点至地平线高度的2/3，头顶与地平线空1/2人高，相当于3个半头高，画下半身在画框外的立者，应以头顶与地平线的距离来确定人的头长。

（c）图，视高为2人高，立者高度为立足点至地平线高的一半，头顶与地平线空1人高。

（2）画高台面上的人高 （图9-14）

图 9-14 画高台面上的人高

这里说的高台画，是指比画者眼睛高的台面，高台面的视高，为画者眼睛向上至台面的高度。

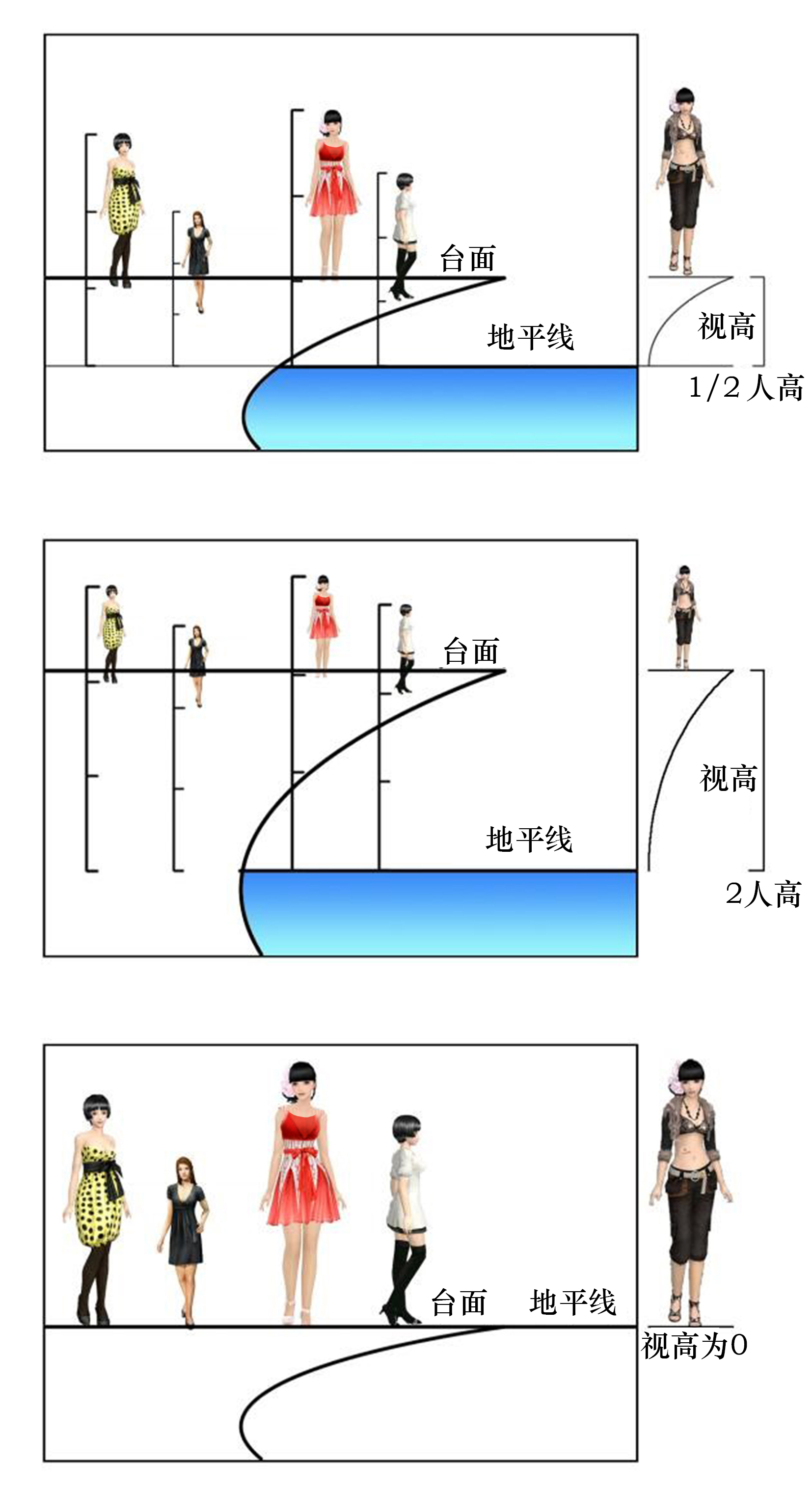

图9-14（a）中，高台视高为1/2人高，台面立足点至地平线高度均为1/2人高，将此高度的两倍（一人高）置于立足点上方，就是站立者的高度。如果先设定站立者头顶的位置，则由头顶向下至地平线的2/3处，就是立足点位置。

图9-14（b）中，高台视高为2人高，将高台立足点至地平线的距离，截取1/2，移至立足点的上方，即站立者高度，或先定头顶位置，自头顶向下至地平线高度的1/3处，则为站立者的立足点。

图9-14（c）中，画者眼睛与台面等高，台面与地平线合为一线，视高高度为0，站立者脚底都在地平线上，高度按近大远小任意确定。

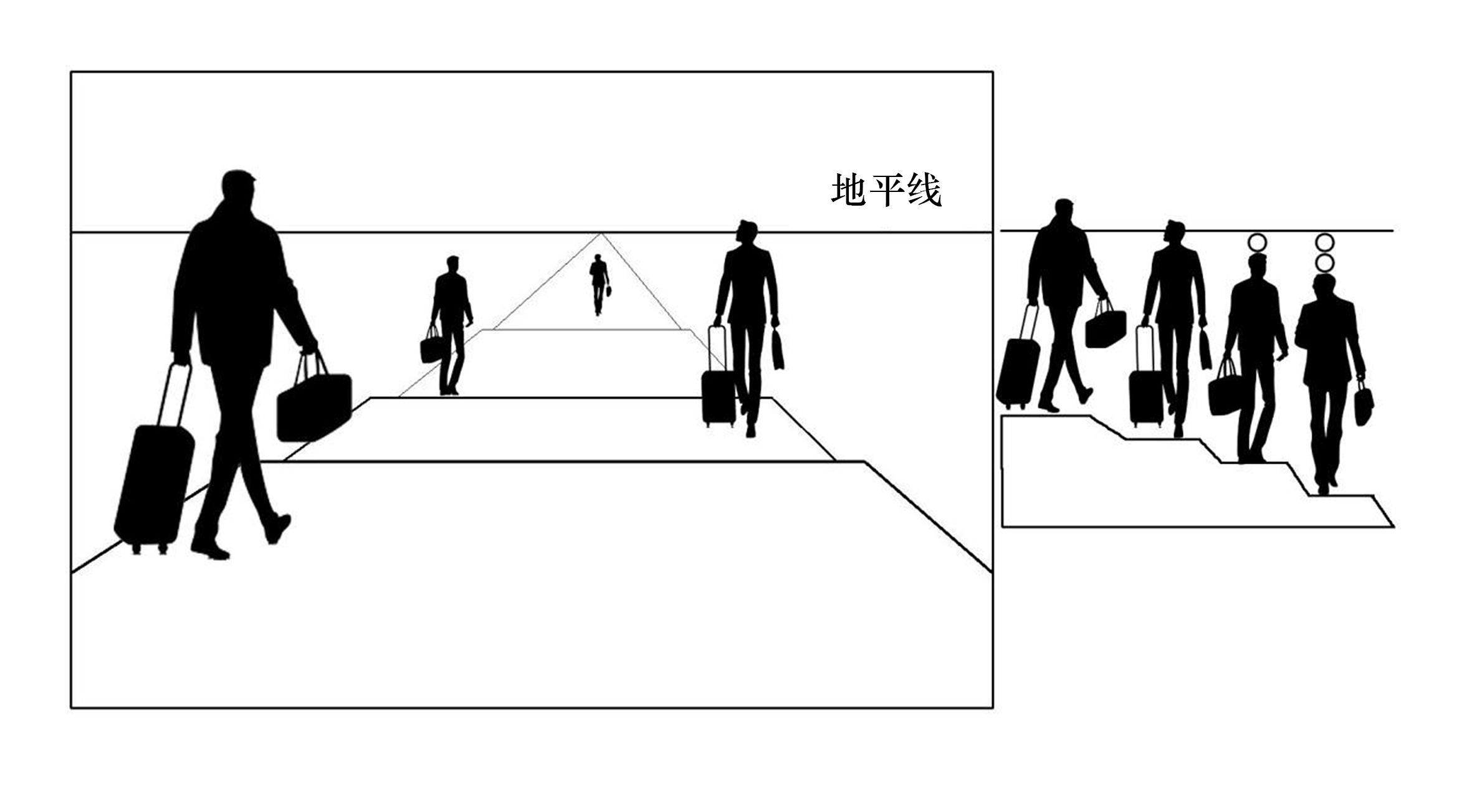

（3）画地面和台面上的人高

画中地面和层层台面都有站立者，画人高采用的视高则有许多种，既有地面视高，又有层层台面的视高。（图9-15）

图 9-15 画地面和台面上的人高（1）

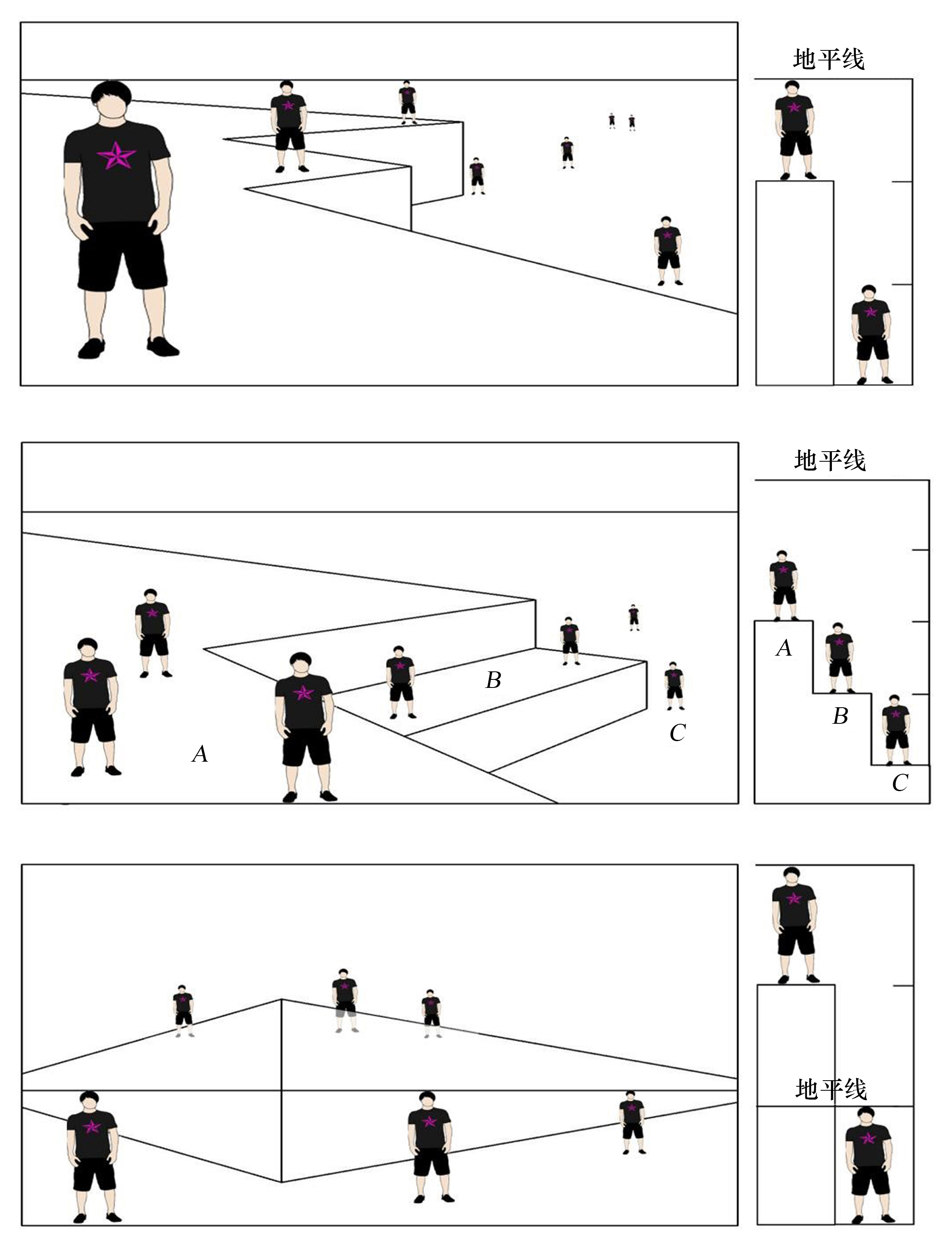

如图9-15（a）所示，从视高分析图中看出，地面视高定为2人高，1/2人高的A台面视高则为1.5人高，站立者高为立足点至地平线高的1/2，A台面视高为1.5人高，站立者高为立足点至地平线高的2/3，B台面视高为1人高，站立者头顶与地平线相齐平。

如图9-15（b）所示，分析图表明三个立足面的高差均为1/2人高，地面视高为1.5人高，一层台面则为1人高，二层台面应为1/2人高。透视图中地面、一层和二层台面站立者高度，分别为各自立足点至地平线高度的2/3、等高和2倍。一层和二层台座竖立面均为1/2人高，分别为台座底线至地平线高的1/3和1/2；1/2人高的台座可设5级台阶。

如图9-16（a）所示，分析图表明台面为2人高，地面视高设定为3人高，台面视高则为1人高。透视图中远处地面立者高为各自立足点至地平线高的1/3，近处台上站立者高度与地平线相齐平。

如图9-16（b）所示，分析图表明三层台面高差均为1人高，A台面视高定为2人高，B台面视高则为3人高，C台面视高则为4人高。透视图中A、B、C三层台面的站立者，高度分别为各自立足点至地平线高的1/2、1/3和1/4。

如图9-16（c）所示，分析图表明上、下台面高差约为2人高，下层台面视高约为1人高，则上层台面视高为向上1人高。透视图中，下层站立者的头部处在地平线上；上层站立者高度与其立足点至地平线高度相等。应画好两层之间的高度，台面高度（2人高）的1/2应在地平线上。

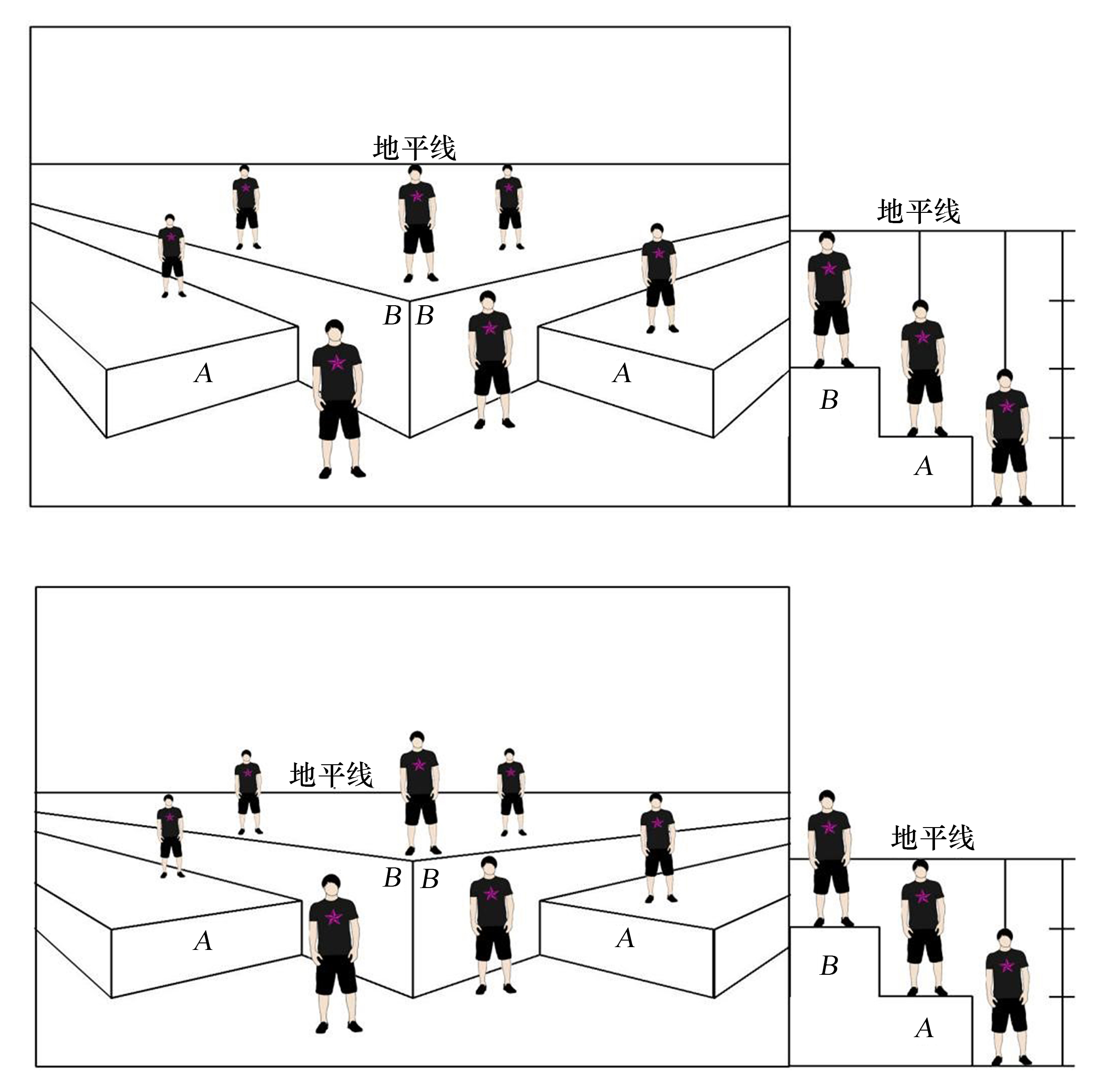

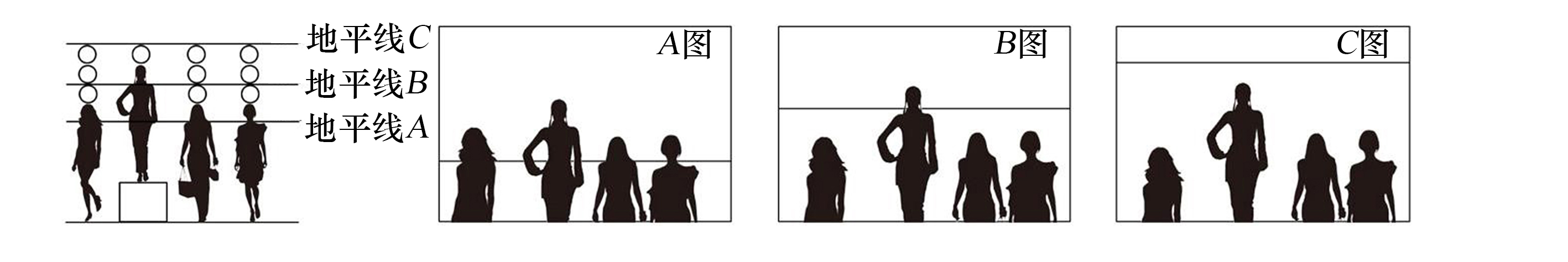

如图9-17所示，附图表明讲台高2个头高，则台面和地面上站立者的高差也是2个头高；设地平线为A线，地面立者高出地平线1个头高，台上立者则高出地平线3个头高，分别为颈部和腹部在地平线上，如图，设地平线为B线，地面立者头顶在地平线以下空1个头高，台上站立者超出地平线1个头高，颈部在地平线上，如B图，设地平线为C线，地面站立者头顶在地平线以下空3个头高，台面站立者则空1个头高，如C图。

图 9-16 画地面和台面上的人高（2）

图 9-17 画地面和台面上的人高（3）

（4）画不规则坡面上的人高

画起伏不平的坡面上的人高，应视坡面的高低趋势和陡峭平缓状况，合理设定各个立足面的视高，这样就可以画出不规则坡面上的人物高度。

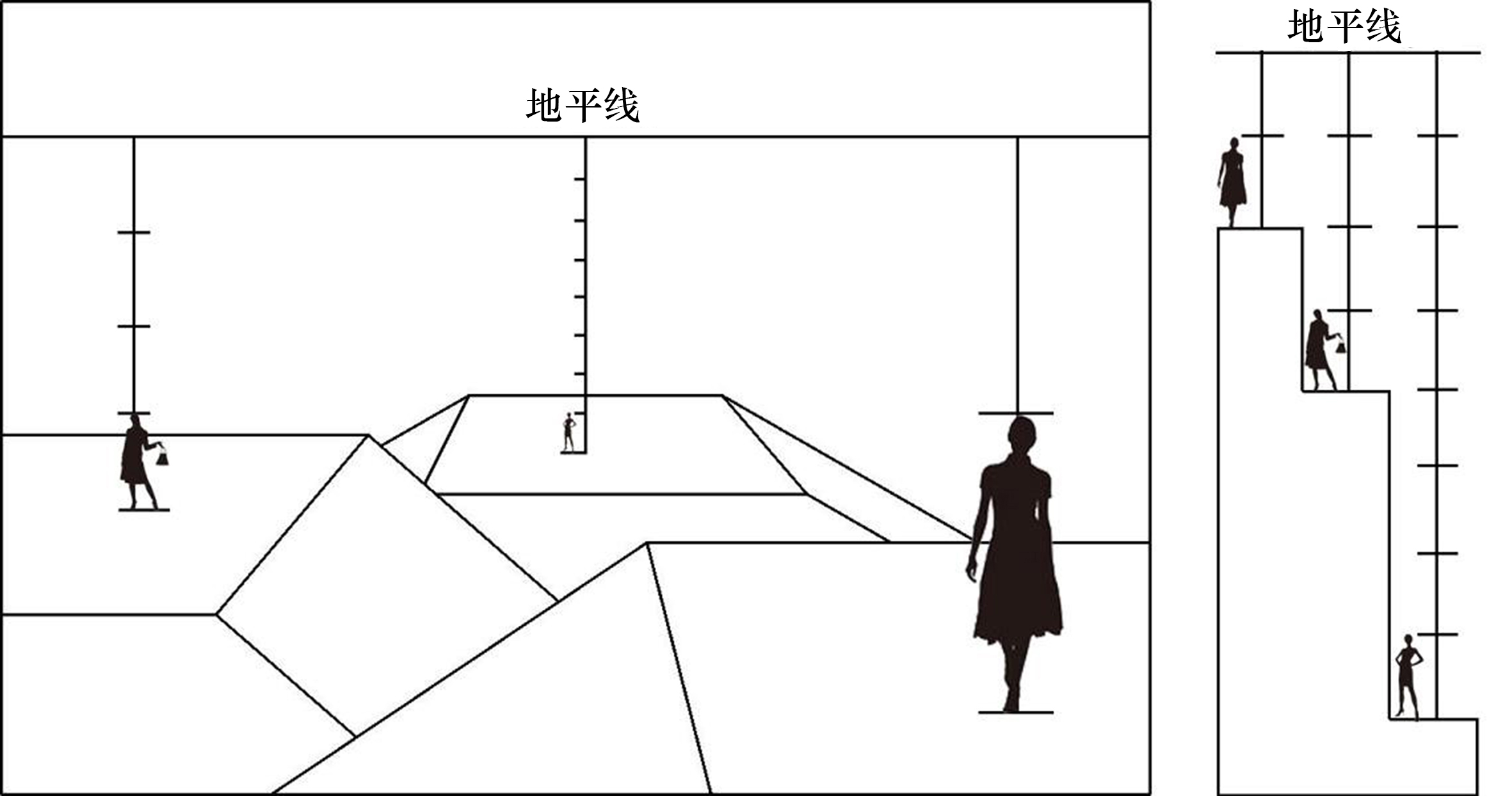

如图9-18所示，分析图表明坡势陡峭，下降坡面的视高由近到远急剧增加，高差大；近处坡面视高为2人高，稍远处坡面即增至4人高（比近坡低2人高），远处坡面更倍增至8人高（比近坡低6人高）；透视图中近处站立者高度为立足点至地平线高的1/2，下面第二层站立者的高度为立足点至地平线高的1/4，下面第三层站立者的高度为立足点至地平线高的1/8。

图 9-18 画不规则坡面上的人高（1）

如图9-19所示，分析图表明坡势平缓，下降坡面的视高由近到远缓缓增加，高差小。在透视图中，近处站立者的肩部在地平线上，稍远处站立者的眼部在地平线上，再远处一人的头顶至地平线高1个头高；最远处一人的头顶至地平线空2个头高。

图 9-19 画不规则坡面上的人高（2）

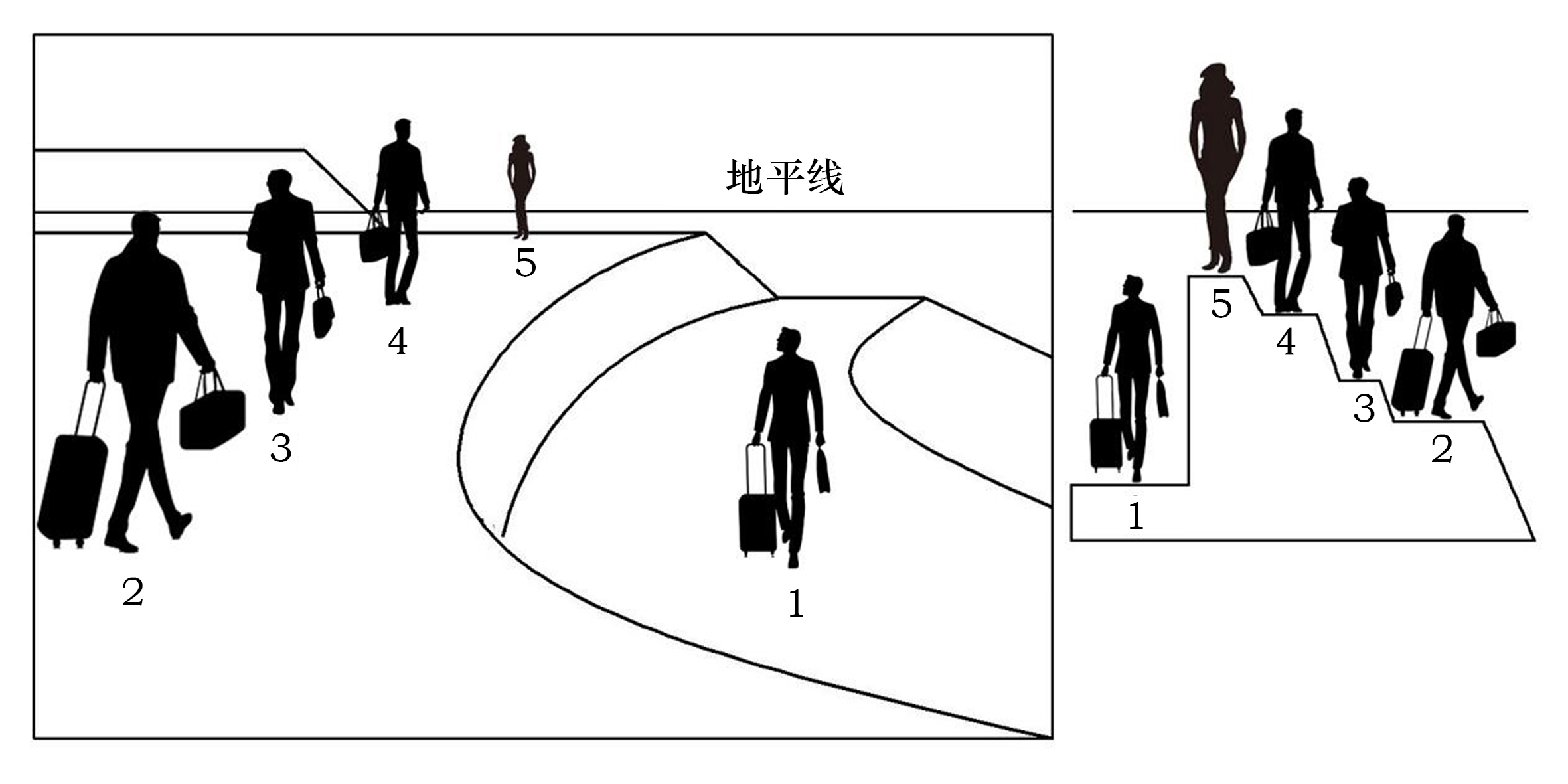

如图9-20所示，分析图表明，上升坡面的视高由近到远逐渐减小；立足面1（在画框右下方）的视高约为1.3人高；立足面2的视高为1人高；立足面3、4、5的视高分别为3/4人高、1/2人高和1/4人高。在透视图中，1处站立者头顶至地平线高度为1/3人高，约2个半头高；2、3、4、5处站立者，其头顶、肩部、髋部和膝部均在地平线上。

图 9-20 画不规则坡面上的人高（3）

（5）画斜面上的人高

画斜面上的人高用的视高和“准绳”，有别于画平地上人高所采用的。画平地上人高所用的视高，是画者眼睛至水平地面的垂直高度；所用的准绳是地平面的灭线——地平线。然而，画斜面上的人高，所用的视高是画者眼睛至倾斜立足面的垂直高度，所用的准绳是倾斜立足面的灭点——斜面灭点。

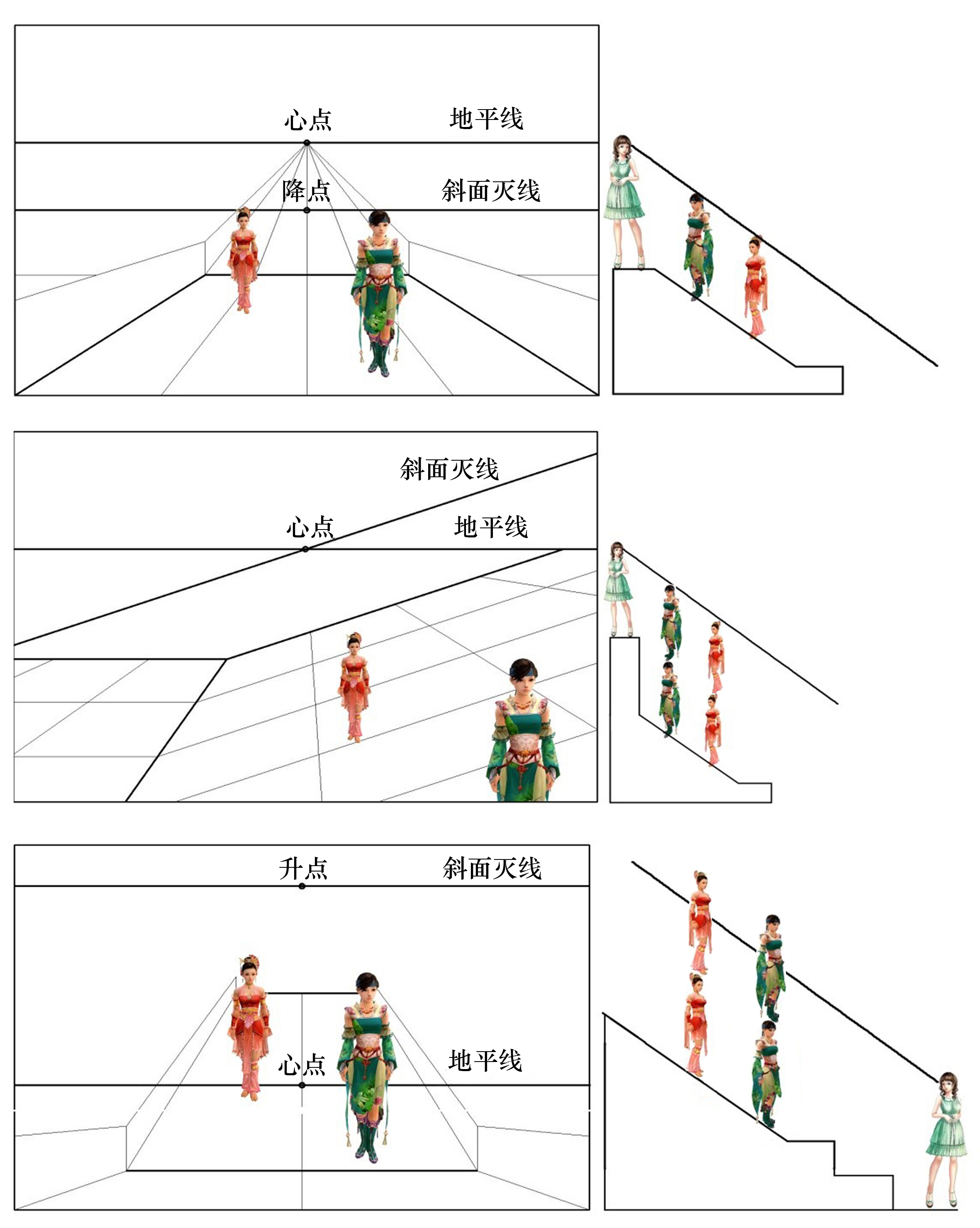

如图9-21（a）所示，下斜坡面视高为1人高，坡面上任意一点至斜面灭线的高度均为1人高，站立者的头顶与斜面灭线相齐平。

如图9-21（b）所示，斜坡面视高为2人高，坡上任何一点至斜面灭线的高度均为2人高，站立者的高度为立足点至斜面灭线高的1/2。

如图9-21（c）所示，上斜坡面视高为1.5人高，斜面上任何一点至斜面灭线的高度就是透视视高，为1.5人高。她们的透视高度为透视视高的2/3。

图 9-21 画斜面上的人高（1）

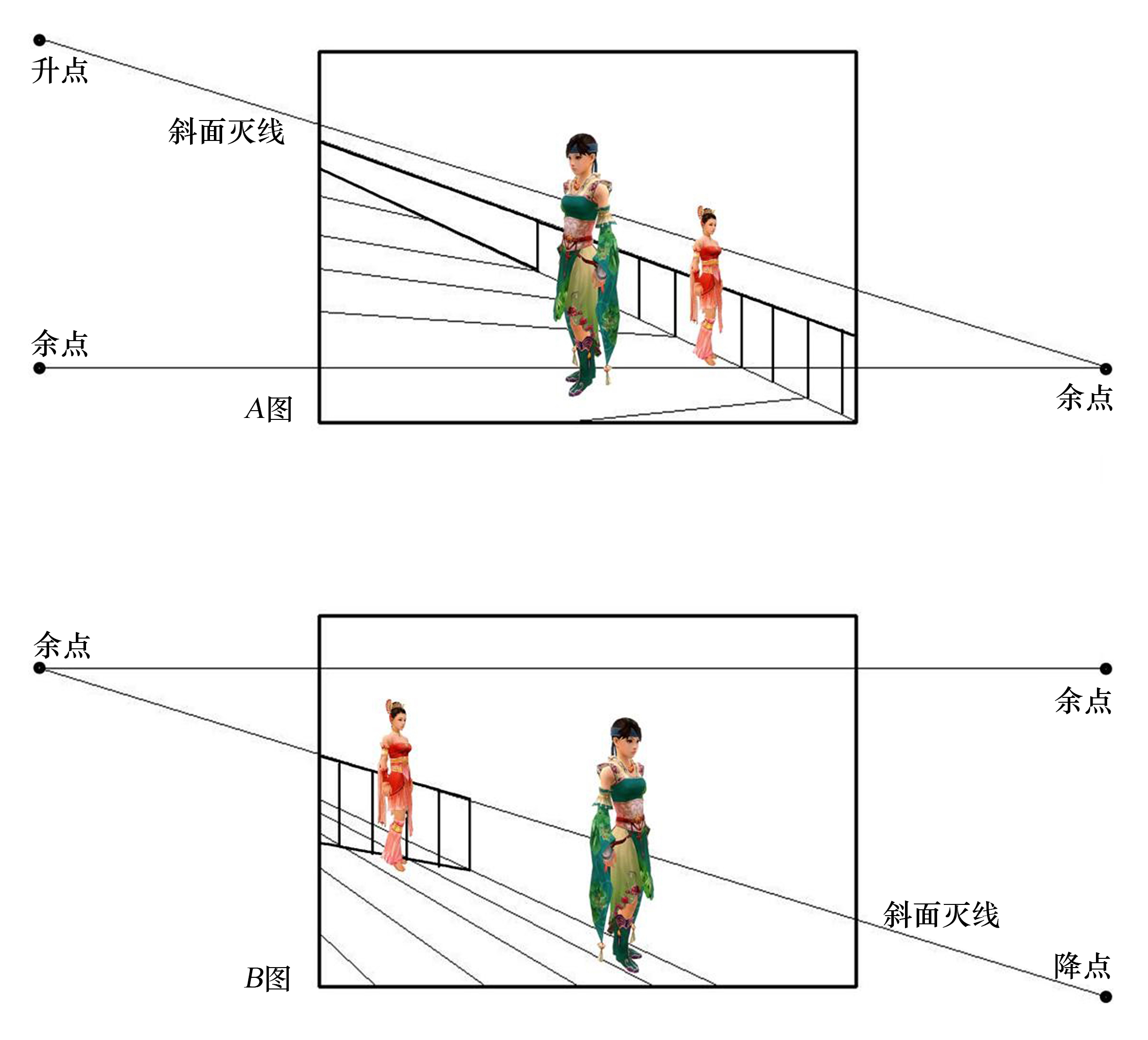

如图9-22（a）所示，上斜坡面的视高为3/4人高，斜面上站立者高度为透视视高的1.3倍，即以斜面灭线为界，3/4在下面，1/4在上面，站立者胸部在斜面灭线上，1/2人高的栏杆，为透视视高的2/3。

如图9-22（b）所示，下斜坡面视高为1/2人高，斜面上站立者的髋部和1/2人高的栏杆顶部，都在斜面灭线上。

图 9-22 画斜面上的人高（2）

（6）画斜面和平地上的人高

画中有斜面又有平地，画人高用的准绳有斜面灭线也有地平线。要使斜面和平地上站立者的透视高度一致，关键在于使斜平交界线上的人高既符合斜面灭线的视高，又符合地平线的视高。

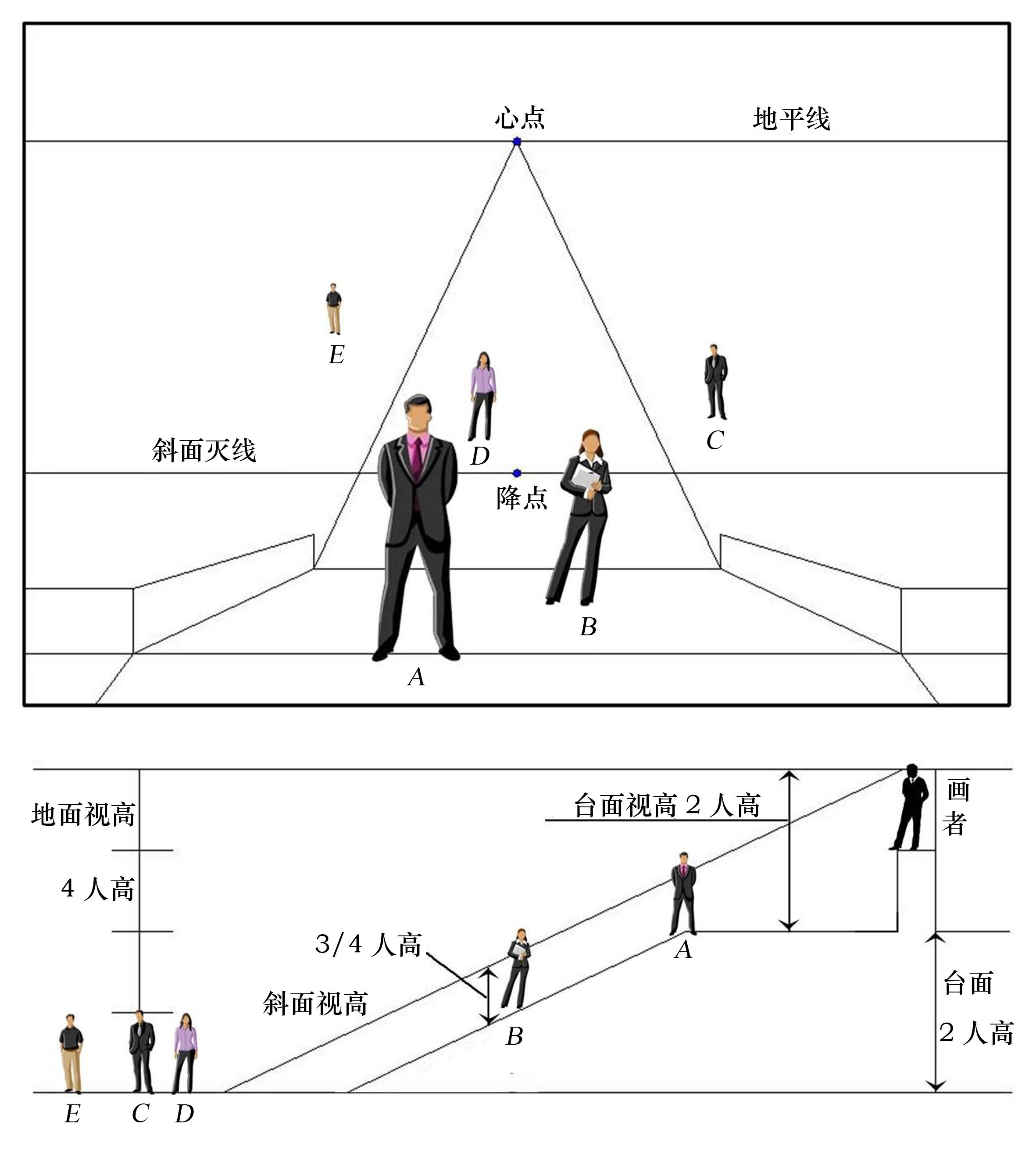

如图9-23所示，近处台面视高设定为2人高，台上站立者A的高度为立足点至地平线高度的1/2。由于站立者A处于台面的台阶斜面交界线上，其身体高度3/4处在斜面灭线上，则斜面视高应为3/4人高。斜面上的站立者B的胸部也在斜面灭线上，立者C、D、E处于平地上，站立者C、D、E的高度为立足点至地平线高度的1/4，则远处平地视高为4人高。分析图表明了三种视高的相互关系。自身站7坐5蹲3半的常理，女性角色俯身下蹲要矮于正常蹲，所以离地面3个头高。

图 9-24 画不同高度、动态的人高（1）

图 9-25 画不同高度、动态的人高（2）

图 9-23 画斜面和平地上的人高

3.画不同高度、动态的人高被画人物因年龄、性别、身材、动作的不同而发生的高度变化，可按站立的标准人高相比较地画出。

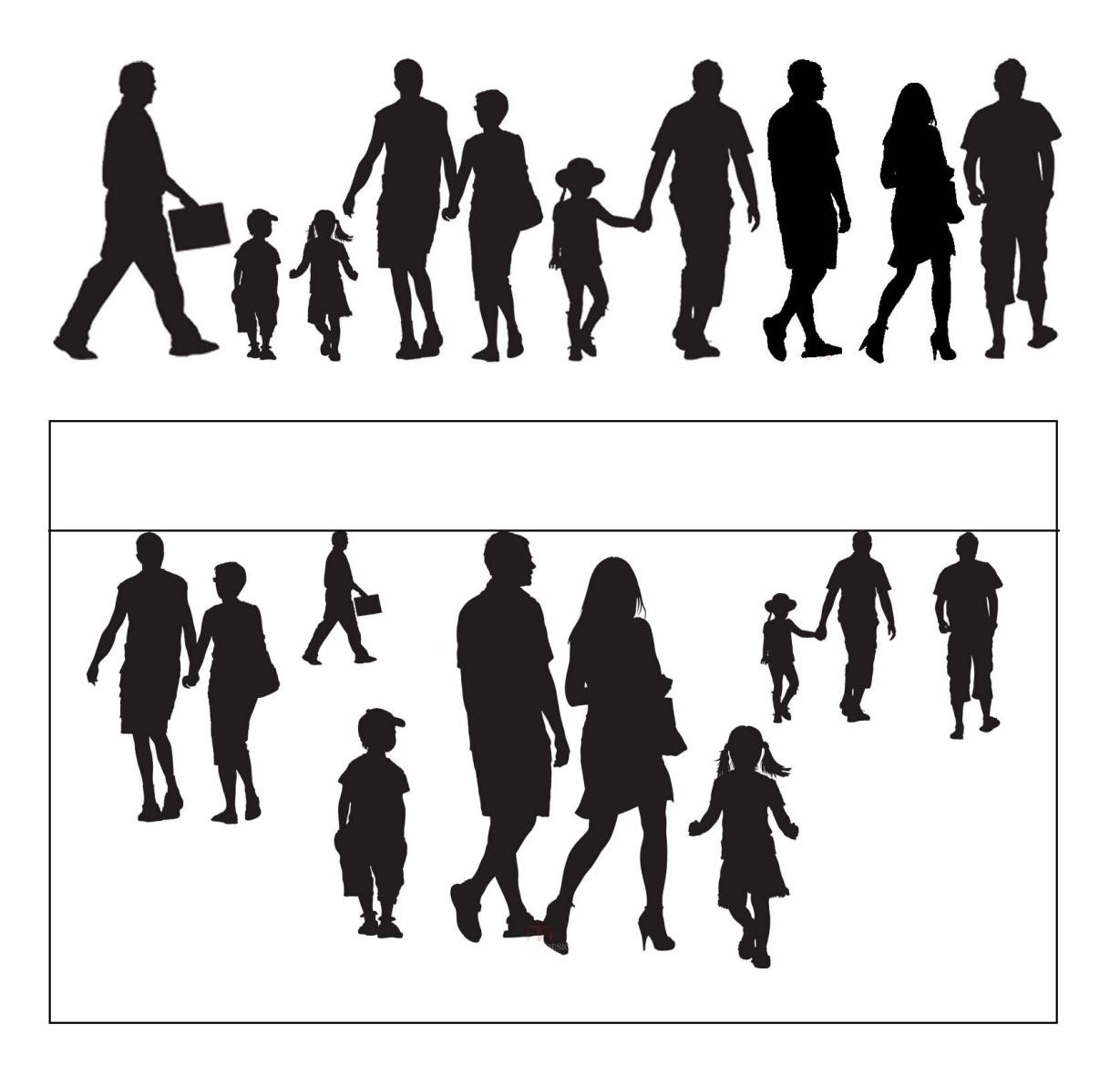

如图9-24所示，视高为1个标准人高，成年男子的头顶在地平线上。与成年男子相比，女子约矮1/2头高，儿童矮1至2个多头高，因而他们的头顶与地平线应空出相应的距离。幼儿的高度为男子高度的1/2，即由立足点至地平线高的1/2。

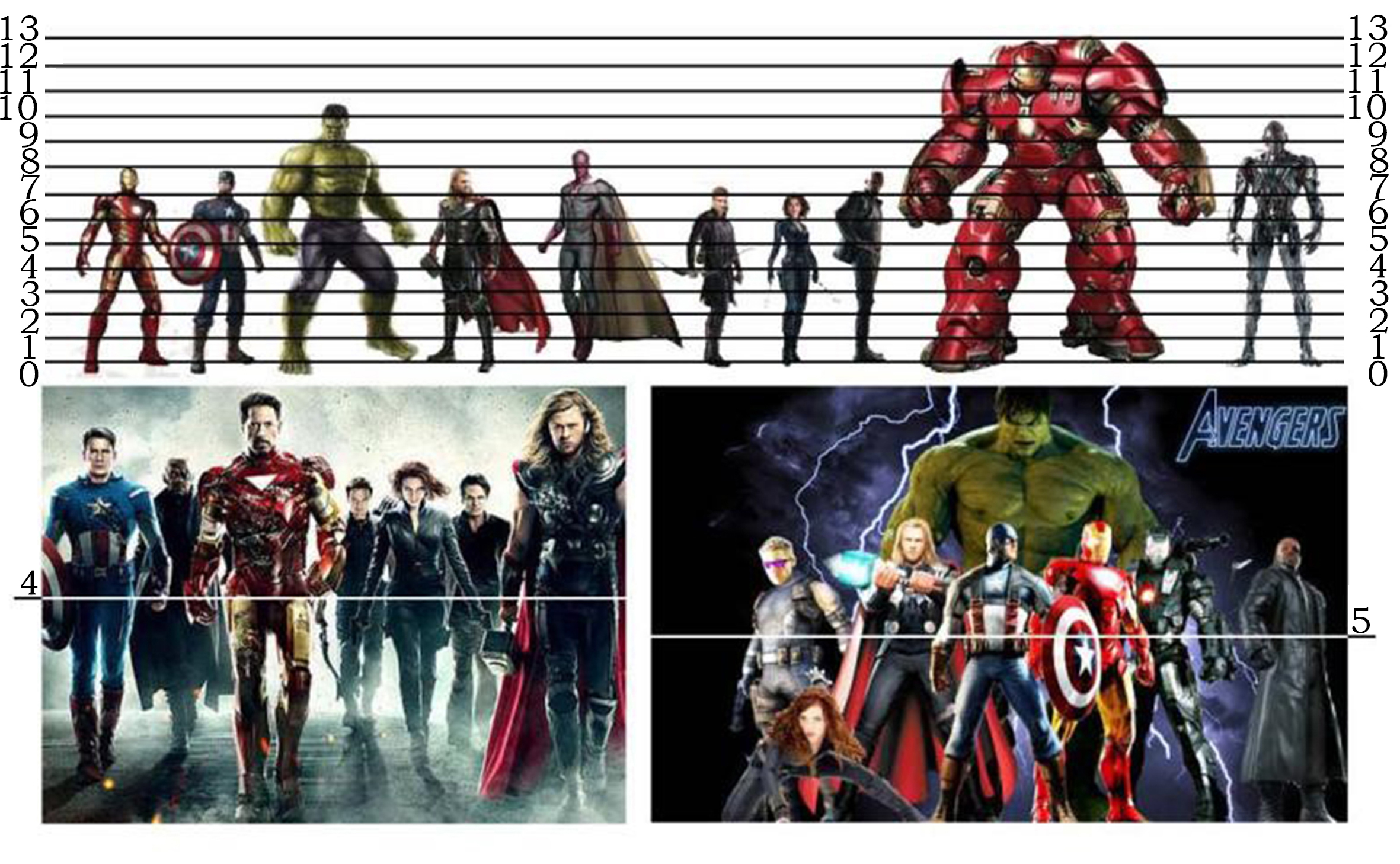

如图9-25所示，此图为电影《复仇者联盟》的宣传海报，几位漫画人物的身高都不一样，但人物个体的基本比例都是一样的，头占身体的比例为1∶7至1∶8，为了方便找视平线，我们把所有人的身高分为13段，通过图可以看出，

（b）图中观赏者的视平线在第4条线上，这条线几乎把画面中所有人物都上下平分了。

（c）图中观赏者的视平线在第5条线上，除了图片中的女性角色与绿巨人外，所有角色的头部到视平线上都有自身2个头高的位置，绿巨人在中间偏下的位置，与上图13段的比例吻合，女性角色为俯身下蹲，按照图 9-26 画不同高度、动态的人高（3）

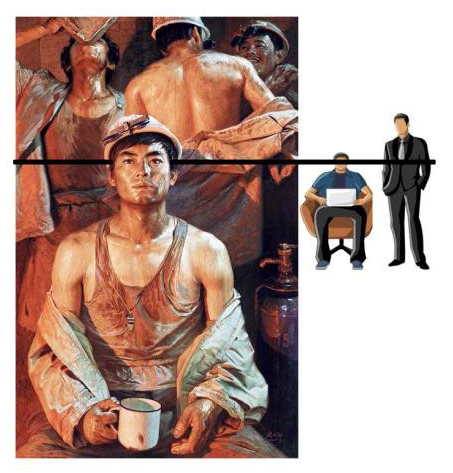

如图9-26所示，为油画作品《汗水·钢水》，被画人有站有坐，画者视高与坐者眼睛等高（画者是坐着作画的），由于坐者的眼睛与站立者胸部等高，则坐者眼睛和站立者胸部都在地平线上。

4.画其他物体高度

建筑物、家具、车辆等人造物，为方便人们使用，其设计高度与人体高度紧密相关。树木、花草、动物等自然物，各有其生长规律，其高度与人体高度有大致比例。熟悉各种物体与人体高度的比例，就能画出它们的透视高度。

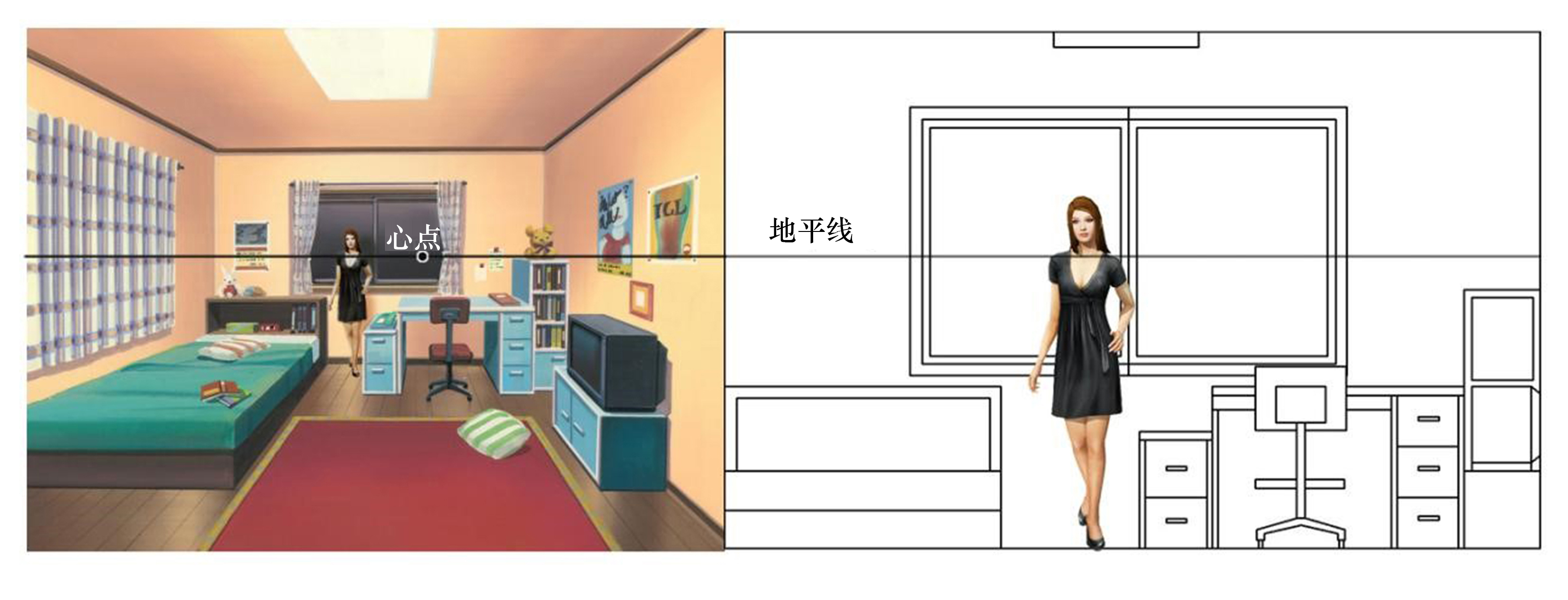

如图9-27所示，附图表明房间物体高度与人体高度的比例：椅座、床和电视柜高度约1/4人高（相当于膝高）；桌面、床头、窗台、电视约1/2人高（相当于髋高）；书柜约3/5人高；二层抽屉柜约1/3人高；窗户高于1.5人高；墙为1.75人高。透视图视高为5/6人高，地面任何一点至地平线均为5/6人高，与此高度相比较画出各种物体透视高度。

图 9-27 画其他物体高度（1）

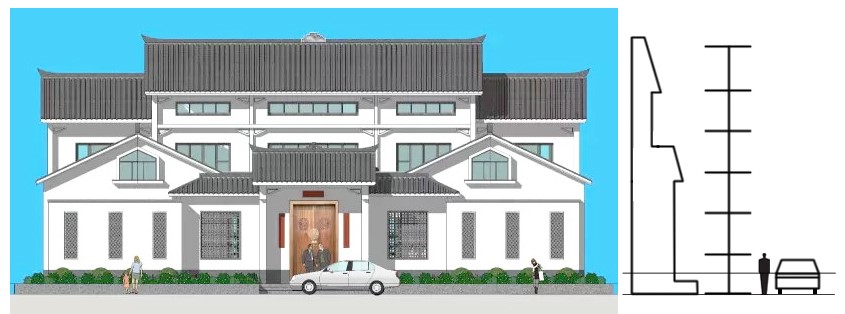

如图9-28所示，视高为1人高。画物体高度时，应先定出1个人的高度，再按此比例画出各种物体的高度。画1/3人高的花台与台阶，5/6人高的车，6人高的楼房，均可按此方法画出。

图 9-28 画其他物体高度（2）

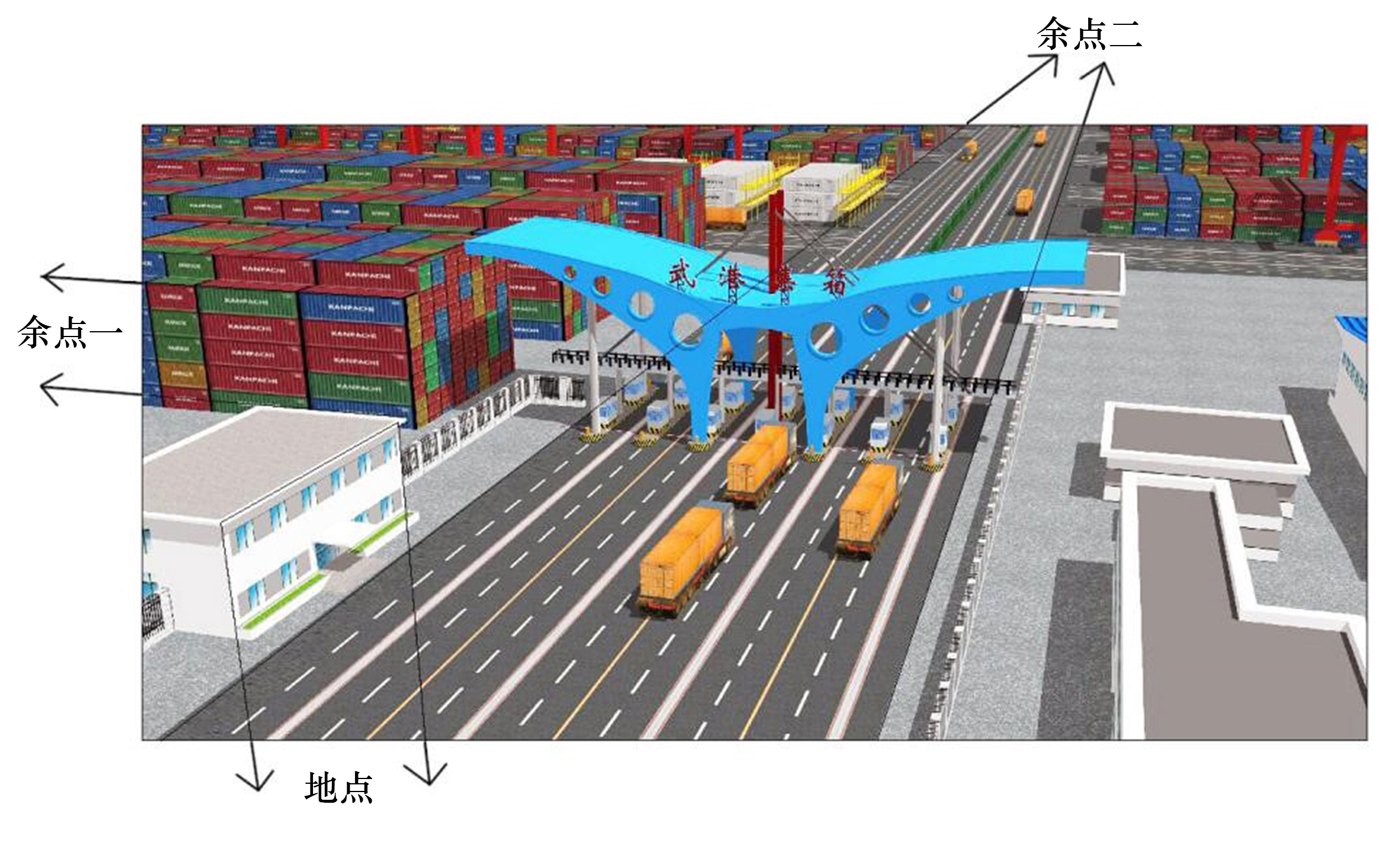

如图9-29所示，在景大人小的构图中，视高可不以人高相计，而以某一景物或物品高度为标准，相比较画出其他物体和人物高度。图9-29的这幅画面为集装箱码头，画面上没有人，即使有人也很小，不利于作图，这样我们就可以以集装箱为标准物进行测量。首先，通过左边的楼、道路、集装箱找到透视中的三个消失点，分别是余点1、余点2、地点。通过三个消失点，作每个物品的反向连线，可以看出画面各物品的高度，如左侧的楼房有3个半集装箱的高度，车有1个半集装箱的高度，收费站中间的扶手有3个集装箱的高度，这个收费站有6至8个集装箱的高度。

图 9-29 画其他物体高度（3）
