9.1 第一节 透视缩尺法

等大的物体，距离近的看上去大，距离远的看上去小。要画出物体“近大远小”的透视变化，关键在于定出物体的透视高度。定出透视高度，就不难定出它的宽度，也就能画出物体透视的大小。自物体顶端向物体放置的地面或台面作垂线，垂线长度就是物体高度。这条表现高度的垂线，平视时就是垂直原线。因此，在平视构图中确定物体透视高度，也就是确定垂直原线透视长度的问题。能确定垂直原线的透视长度，自然也能确定水平原线和倾斜原线的透视长短。本章讲述的内容是垂直原线透视长度的确定，也就是物体透视高度的画法。确定物体透视高度的方法有两种：缩尺法和视高法。

第一节 透视缩尺法

1、基本图法

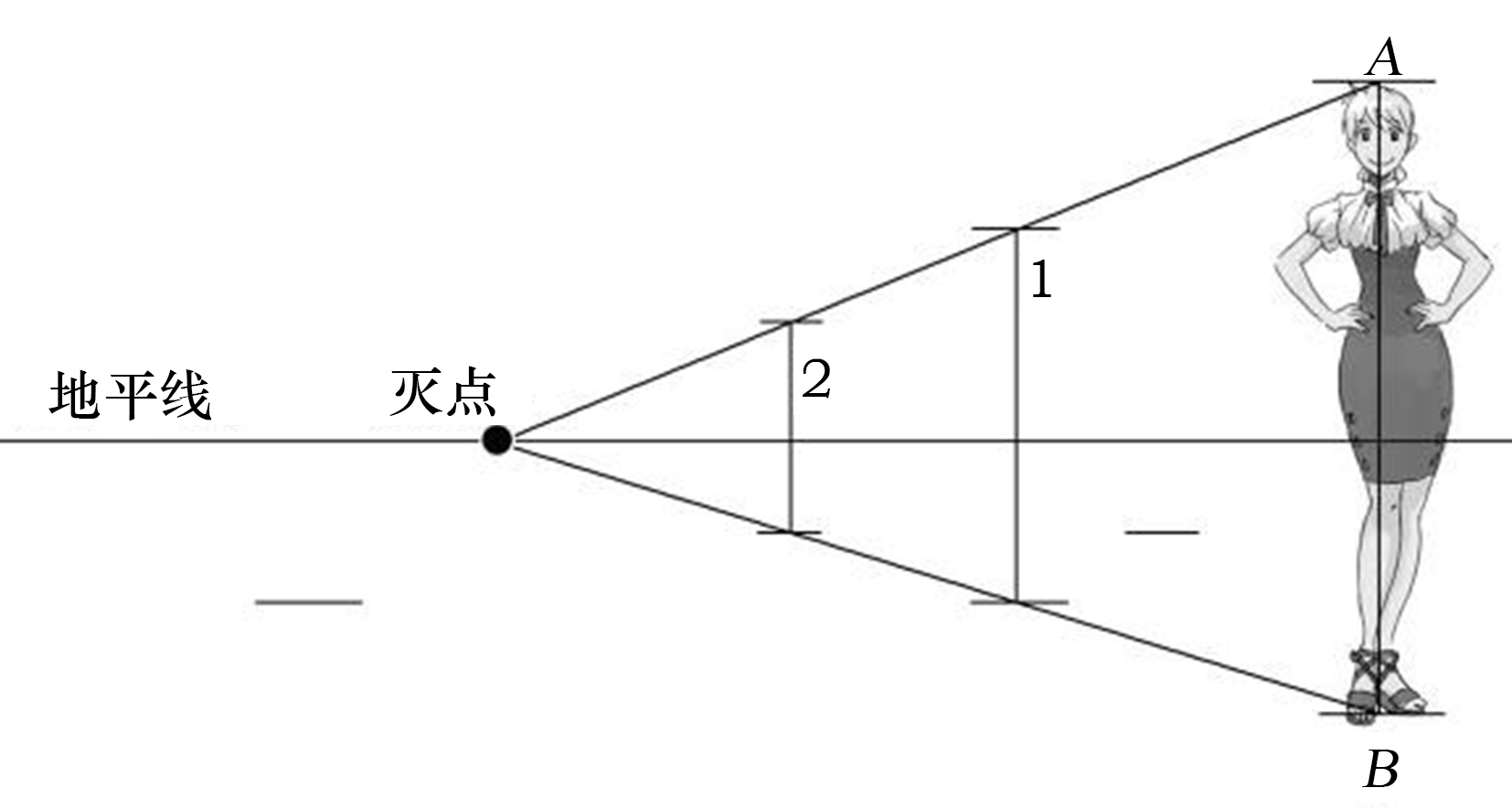

图9-1，定垂直原线AB为量高线，长度可任意设定为1米或5米，1人高或3人高，本图设定为1人高；自A、B点引线至地平线上任意灭点，两线实际的互相平行的平变线；由于两线实际平行，两线间的任意垂线1和2的时间长度也就是等长，均为1人高。

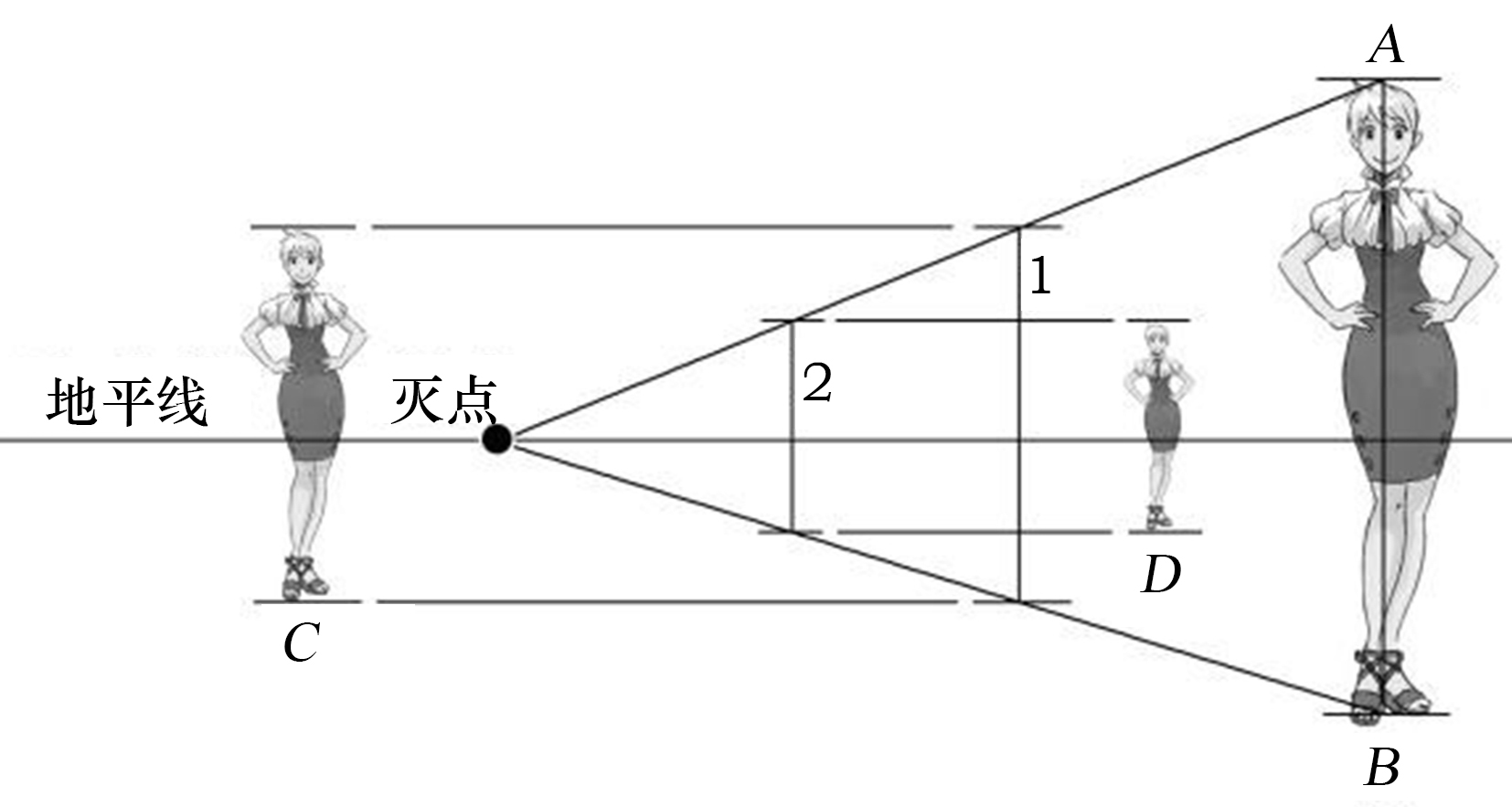

图9-2，在平地上C、D处作与AB时间等高的人物；自C、D点引水平线，线与B点至灭点线相交并引垂线1、2；自垂线顶端作水平线将1、2高度回移，与C、D垂线相交即成。

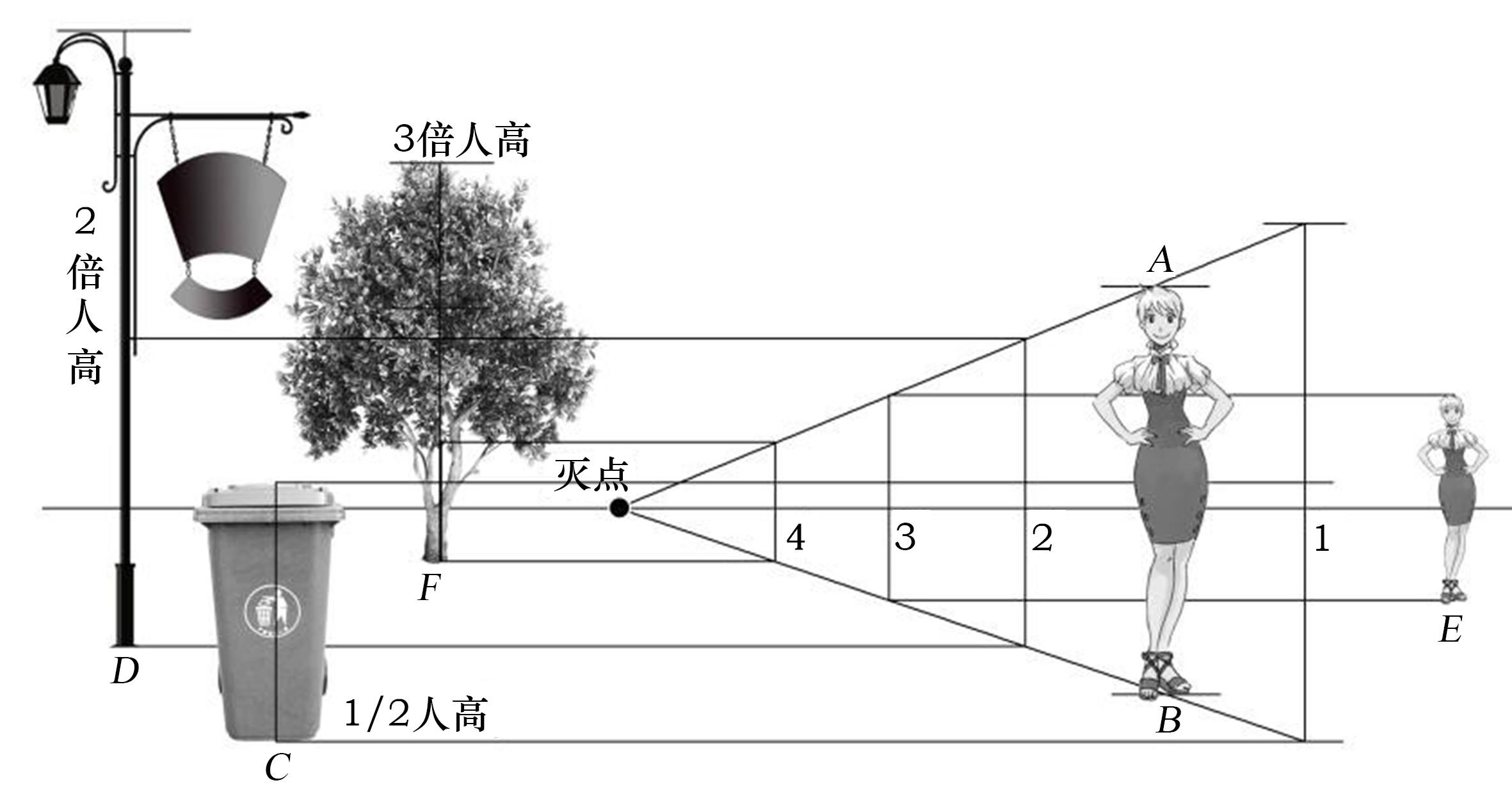

如图9-3所示，分别在地平线C、D、E、F点作实际高度为1/2AB高的物体、2AB高的灯柱、1AB高的人物和3AB高的树；自地上诸点引水平线，线交B点至灭点线并作1、2、3、4垂线；将四线的高度水平回移至C、D、E、F垂线上，分别取1高的1/2、2高的2倍、3高的等高、4高的3倍即可。可以看出，由A、B点引向灭点的V形线就是一副透视缩尺。两线之间的垂线看上去近长远短，用以测定物体的透视高度，如图9-4所示。

图 9-3 缩尺法作图（3）

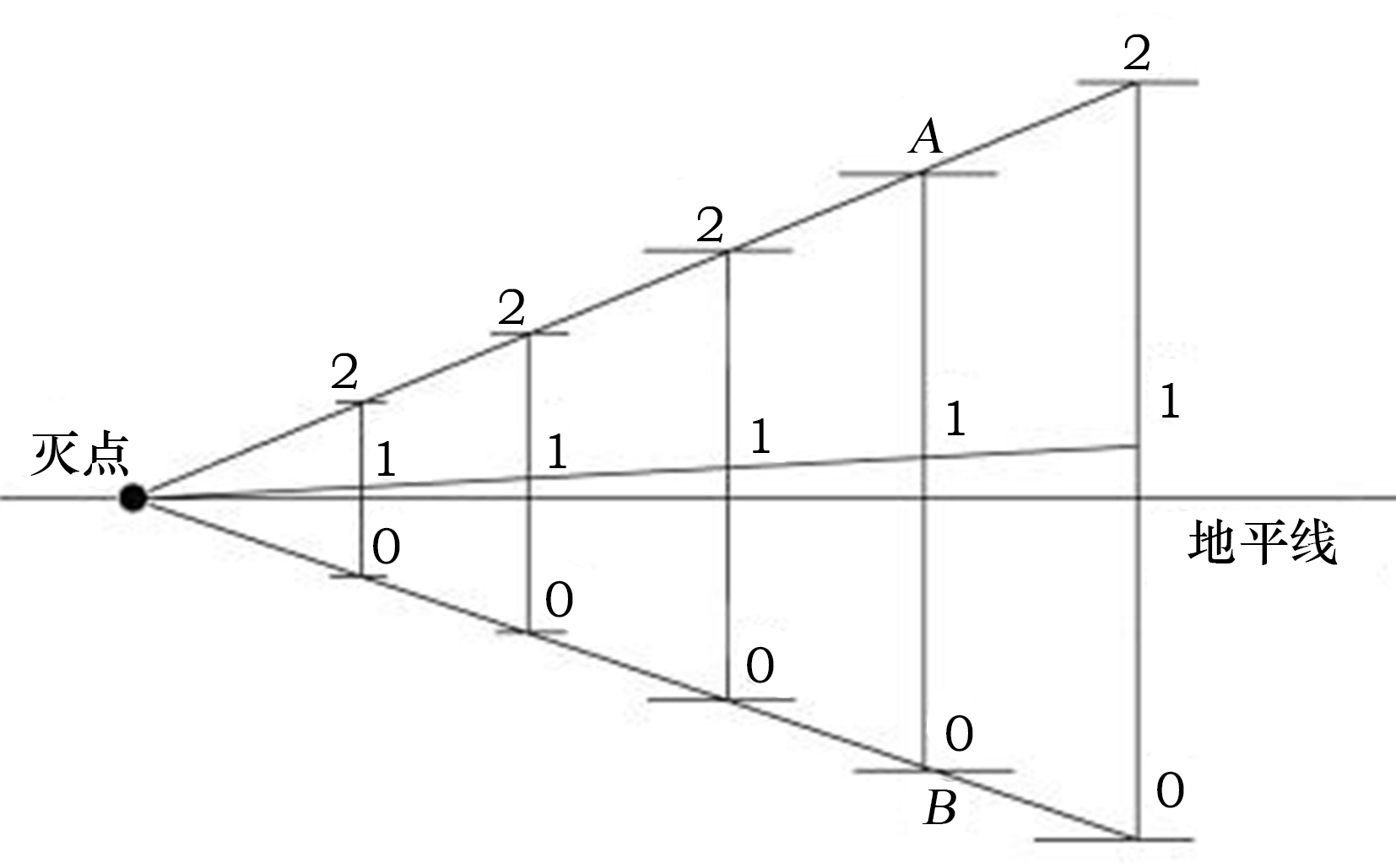

图 9-4 透视缩尺的高度

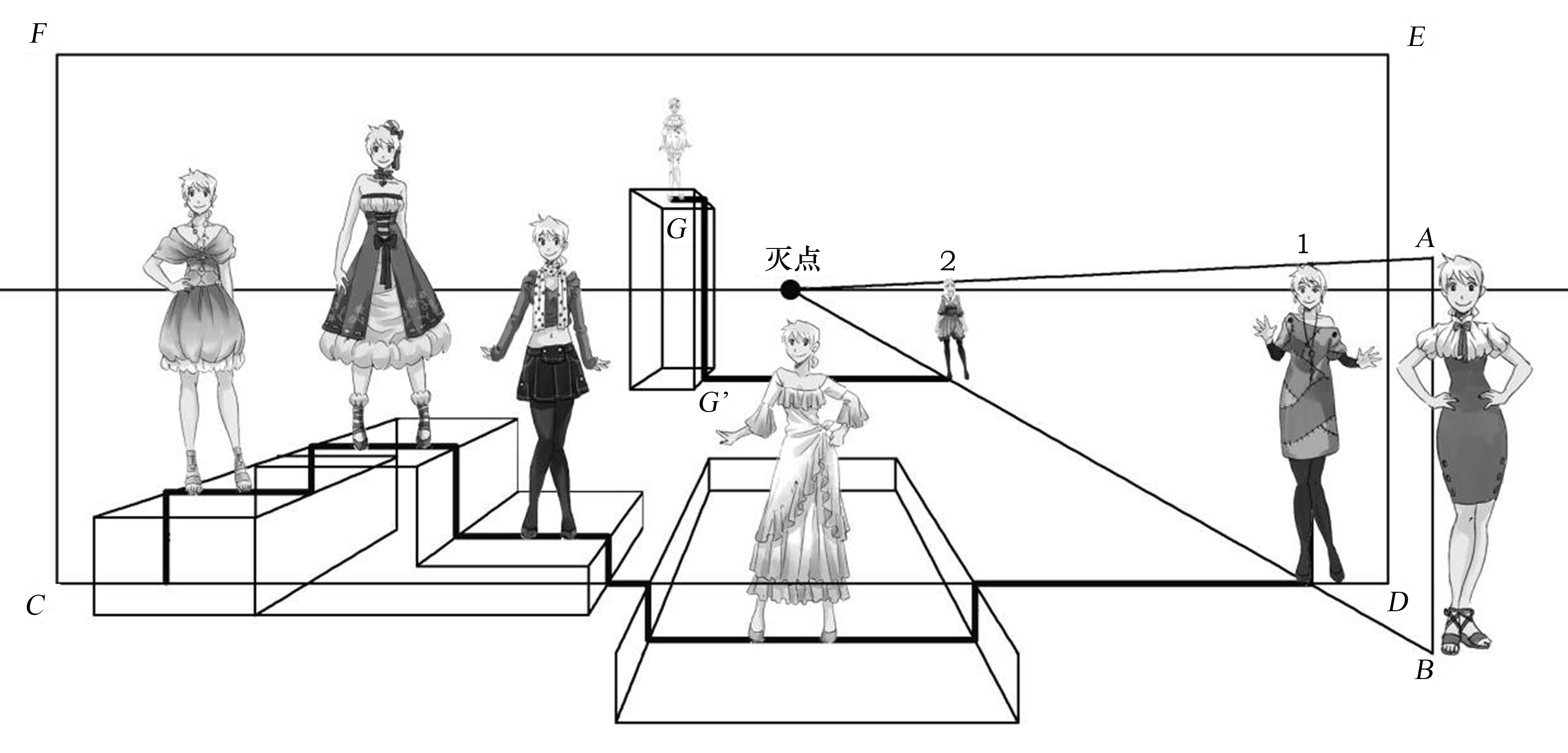

取自透视缩尺的高度，可以沿水平原线轨迹移动，也可沿着垂直原线的轨迹移动。也就是说，只要远近距离不变，在一块与画面平行的大玻璃板上移动，它的高度总是不变。如图9-5所示，透视缩尺AB为一个标准人高；玻璃板CDEF与画面平行。玻璃板底边CD与缩尺底线相交，取得人形透视高度1，贴在玻璃板上其他人形的透视高度，均与高度

1相等。要画立地和卧地人物的高度，均由立足点沿水平、垂直轨迹至CD线上，再沿CD线向缩尺量取；要画悬空者的高度，须设定它垂直落地的着地点，再沿水平轨迹向缩尺量取。高台站立者G的高度画法；由G引水平、垂直原线至地面交G'，由G' 引水平线交缩尺底线取得高度2，将2线回移即画出高台站立者的透视高度。

图 9-5 缩尺法作图（4）

2.缩尺法作图图例

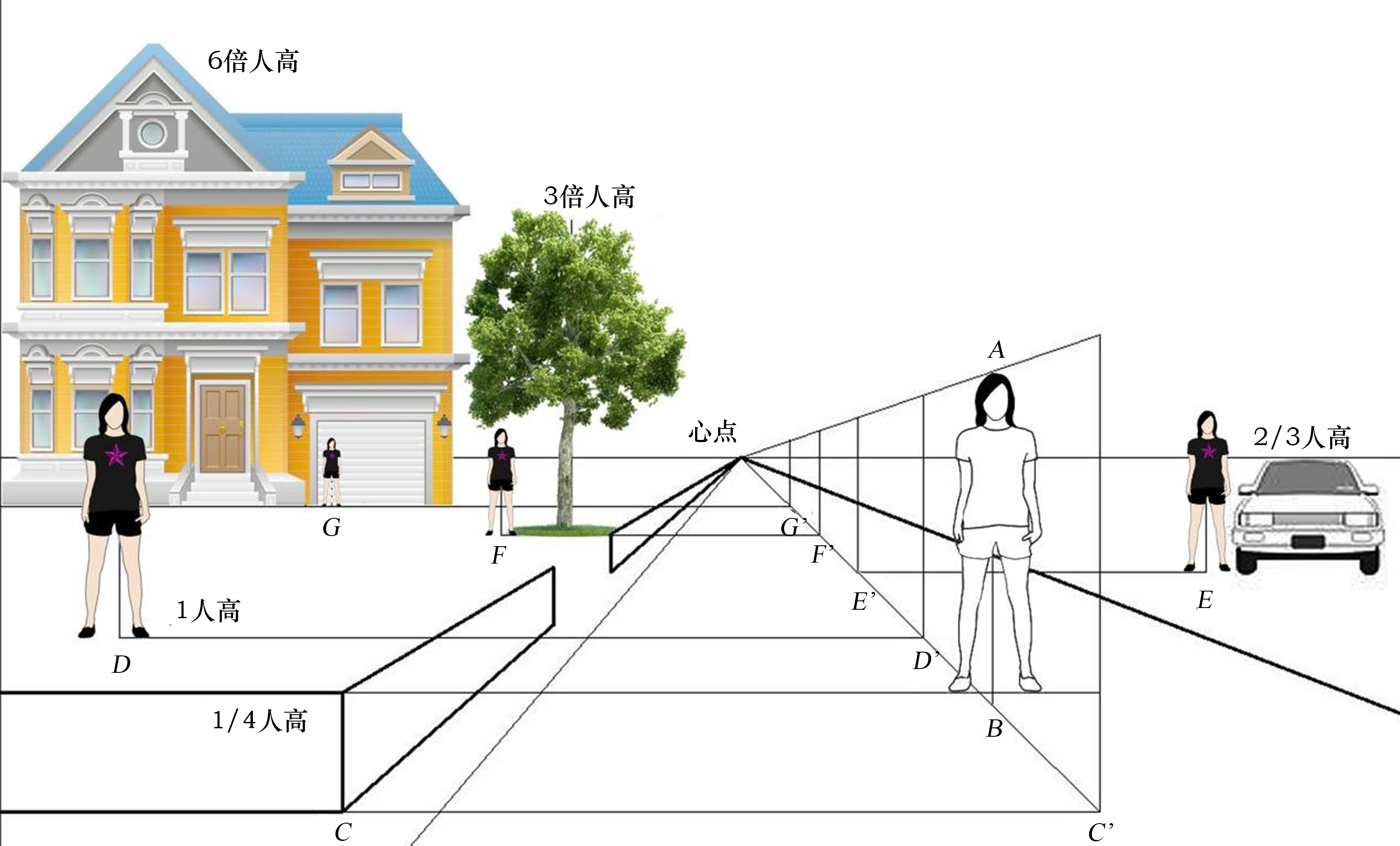

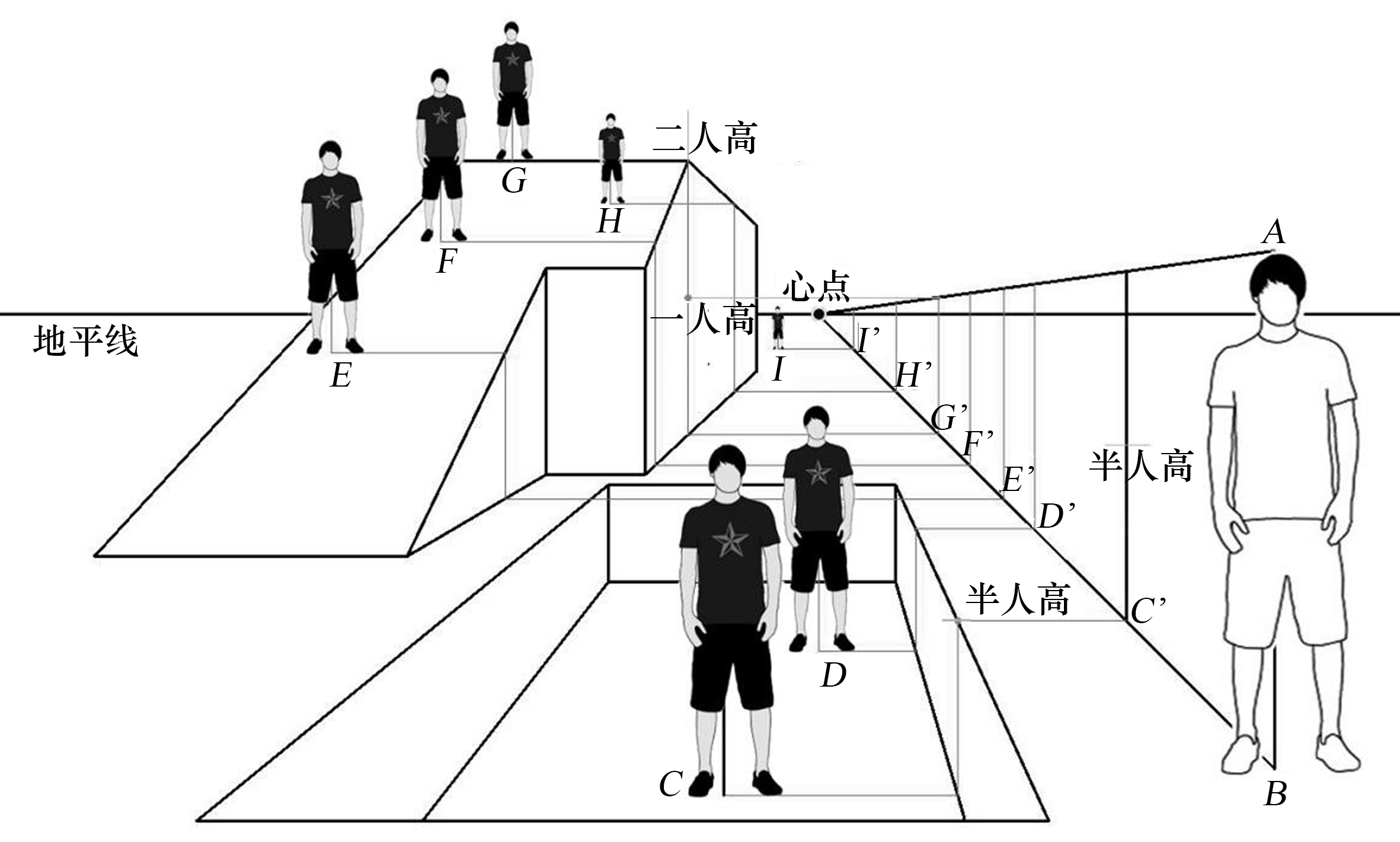

如图9-6所示，设AB为一个标准人高，作为测量景物高度的单位；设视高于地平线上；自A、B点引线至地平线上心点，构成透视缩尺。在C、D、E、F、G点分别画1/4人高的围栏、1人高的人、2/3人高的车、3人高的树和6人高的别墅；自C、D、E、F、G点向缩尺底线引水平线相交，自交点引缩尺垂线，所有垂线的实际高度均为1人高（AB高）；将垂线高度水平回移至各点，围栏为C'垂线高的1/4，人为D'垂线高的1倍，车为E'垂线高的2/3，树为F'垂线高的3倍，别墅为G'垂线高的6倍。如图9-7所示，设AB为一个标准人高，自A、B点引线至心点构成透视缩尺。画C、D、E、F、G、H、I 诸立足点的立者透视高度；由诸立足点沿着凹池、高台、斜坡、平地的水平面和竖立面，引水平和垂直的原线，与缩尺底线相交，所引的C'、D'、E'、F'、G'、H'、I'的高度，分别为诸立足点人物的透视高度。E点人物所立高台壁面高为E'垂线的2倍，则台高为2人高；D点人物所立凹池壁面高为D'垂线的1/2，则池深为1/2人高。

图 9-6 缩尺法作图图例（1）

图 9-7 缩尺法作图图例（2）

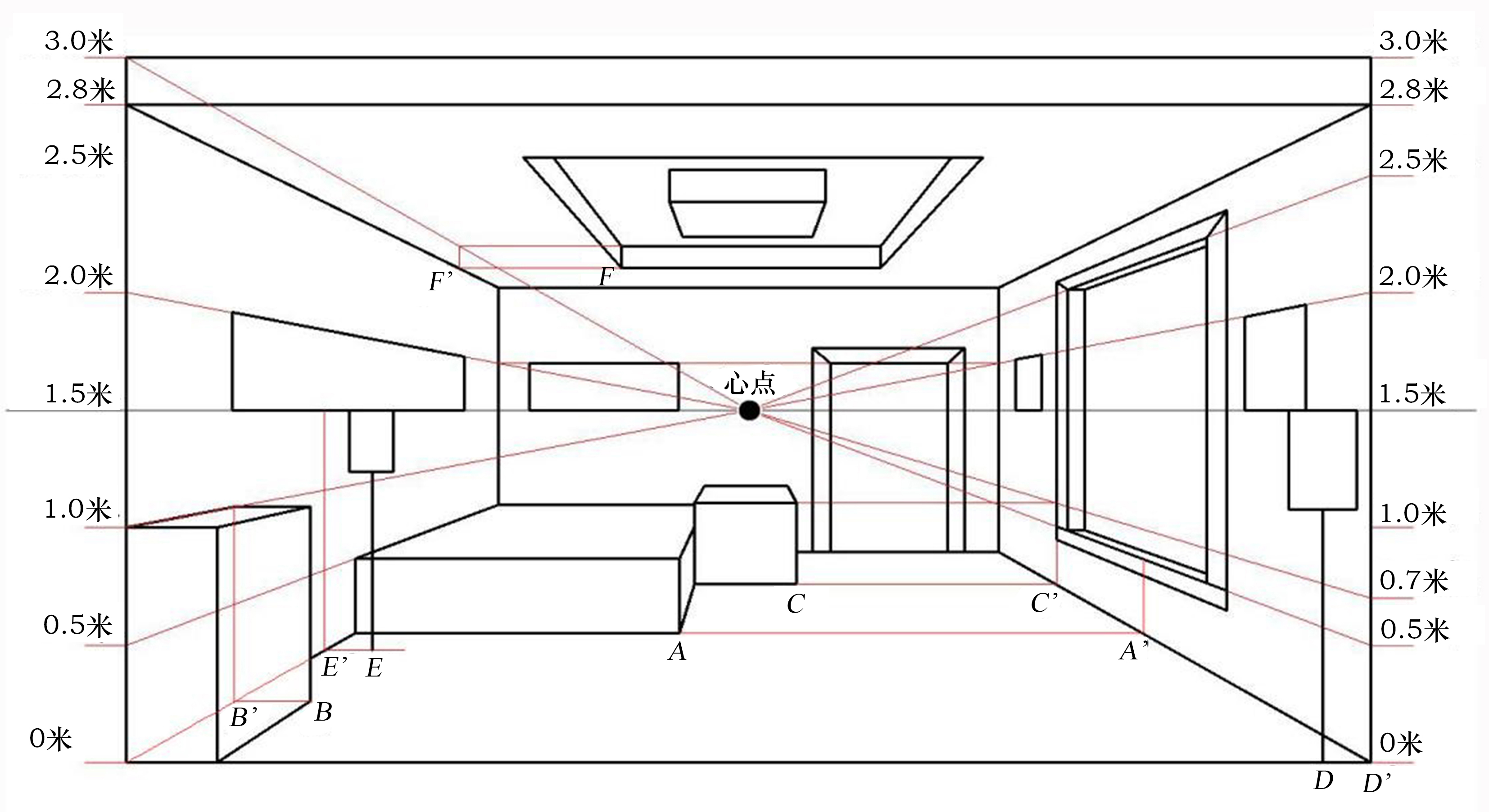

如图9-8所示，画建筑、室内设计透视图，宜由基线真高线引透视缩尺作物体透视高度。图中将立于基线上的右墙竖线作为真高线；该线“贴”在画面上，是未经透视缩短的“真实高度”，故称为真高线（基线后面的物高是产生透视缩短的“透视高度”）；真高线和基线上（测量宽度）的尺度单位应该等长。作图方法如下：以0.5米为单位分割真高线，地平线在1.35米处（即视高）；自诸分割点引线向心点，构成透视缩尺；右墙透视也向心点，透视缩尺就在右墙面上；墙上诸线间隔距离实际均为0.5米。画右墙高2.8米、窗台高0.5米、窗顶高2.5米、镜框高1.5米至2米，均在真高线上按高度找点引线向心点求得；自右墙角线的2米点引水平线得正墙上的门高和镜框高。画A、B、C三点的床0.5米高、柜1米高、桌0.7米高；自A、B、C三点引水平线交右墙底线于A'、B'、C'点，由交点引垂线量得三物高度回移即可。画D、E两点1.5米高的立地灯；自D、E点引水平线交右墙底线于D'、E'点，自交点作垂线取得高度回移，即两灯高度（注意E点灯是在画框之外）。作天花板F点处0.2米高的吊顶；自F点引水平线交右墙顶线（高2.8米）于F'点，自交点作垂线至3米线，再引水平线回移即可。

图 9-8 缩尺法作图图例（3）
