6.3 第三节 灯光阴影透视

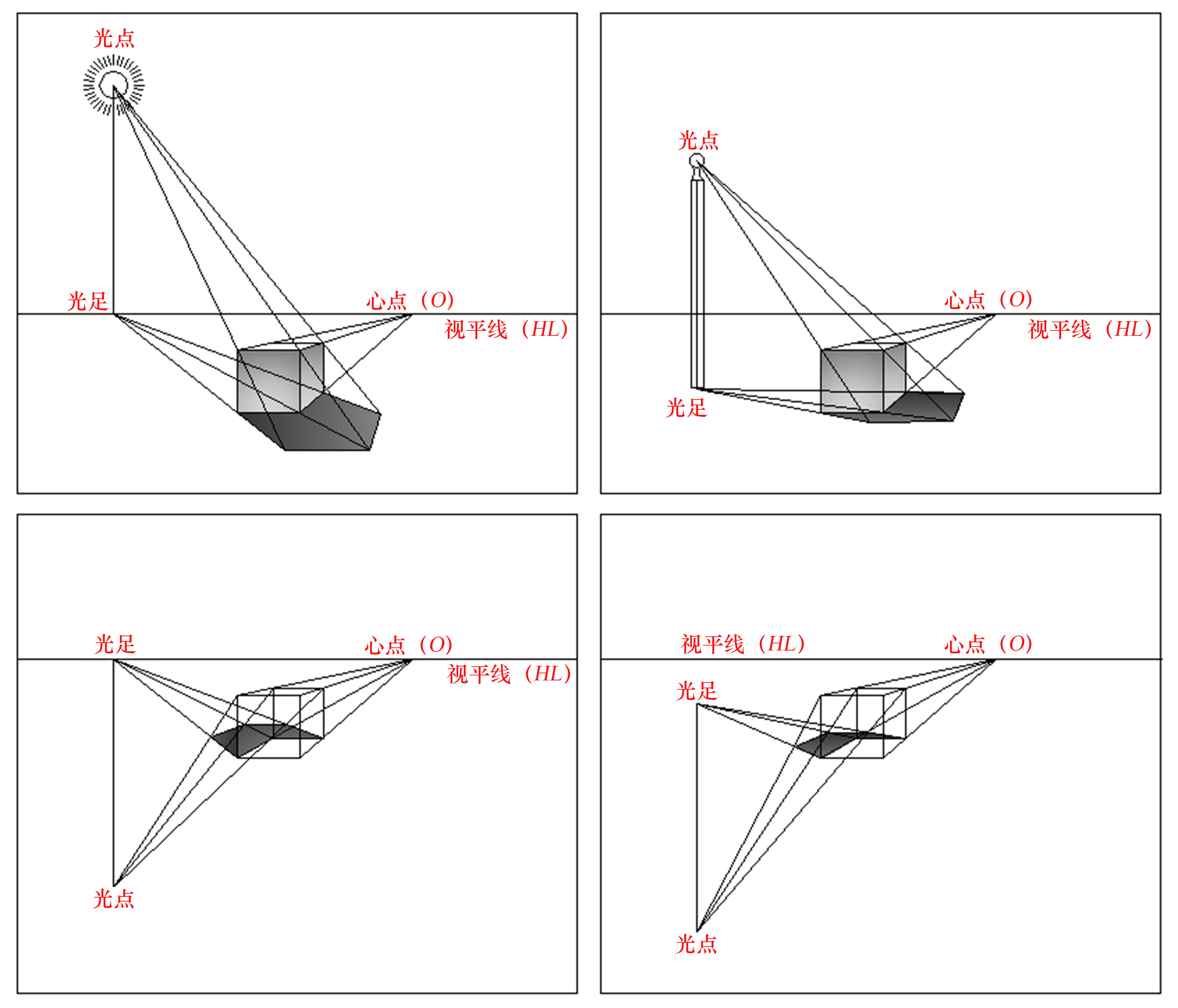

由于灯光光源在有限距离内，光线为辐射状，光足在基面上（太阳光阴影在视平线上），因此，在画法上与太阳光阴影的表现方法有很大的不同。（图6-44、图6-45）

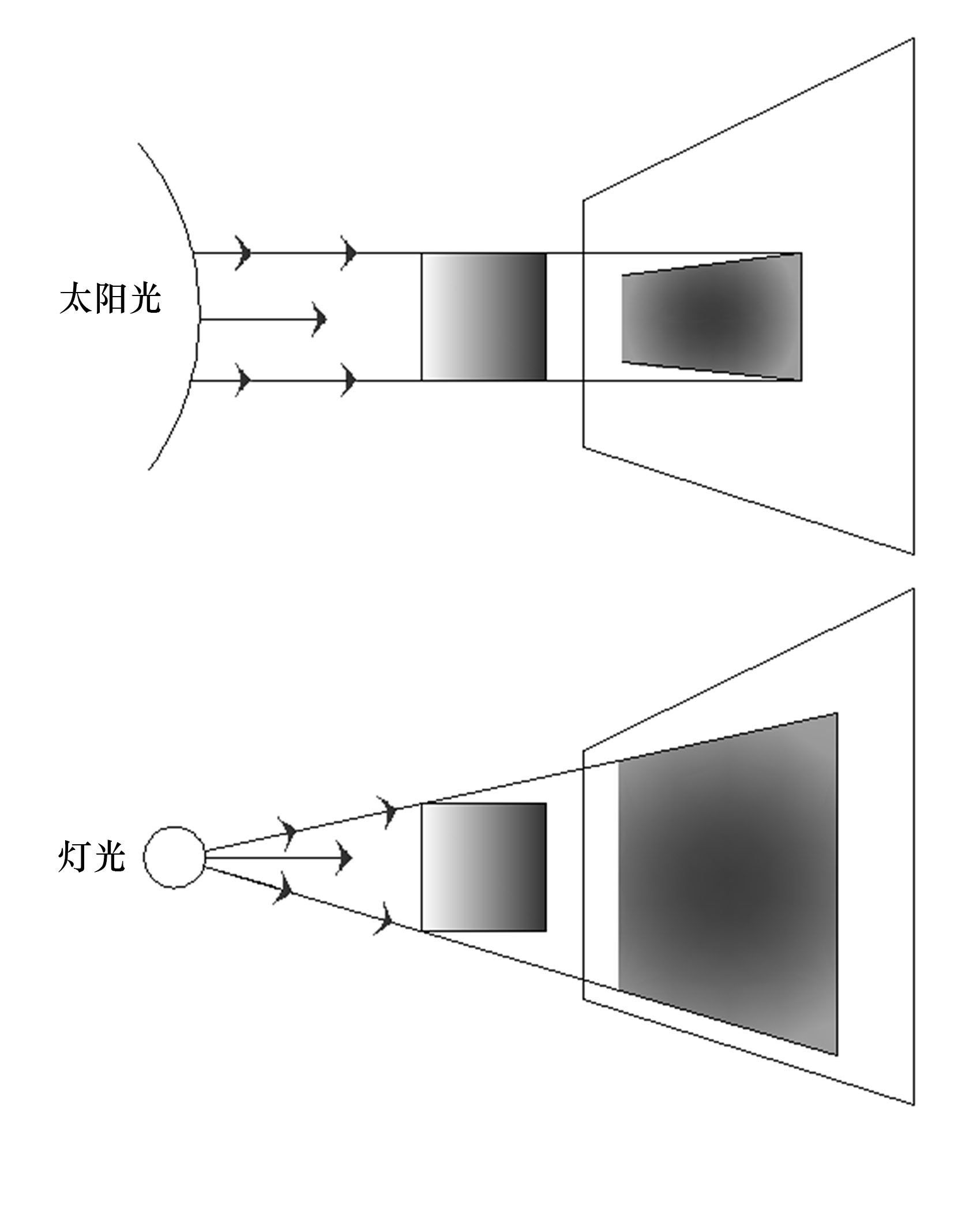

图 6-44 太阳光与灯光的区别（1）
图 6-45 太阳光与灯光的区别（2）
例题：灯光对门和物品（室内）产生影子的做法已知平行透视条件下，房间的光点与物品已经给出，求
阴影透视。（图6-46）

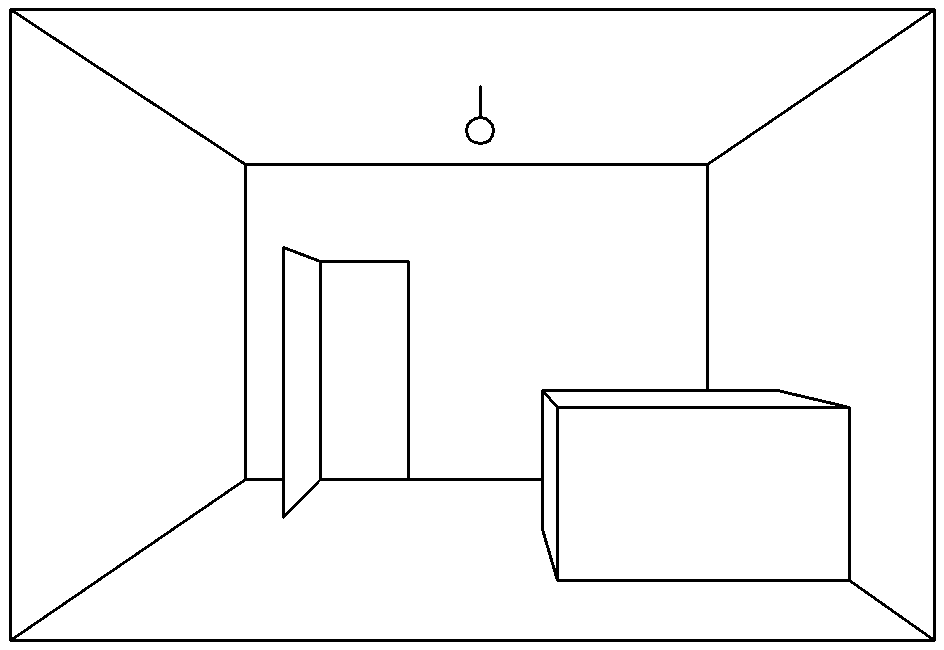

图 6-46 室内透视图

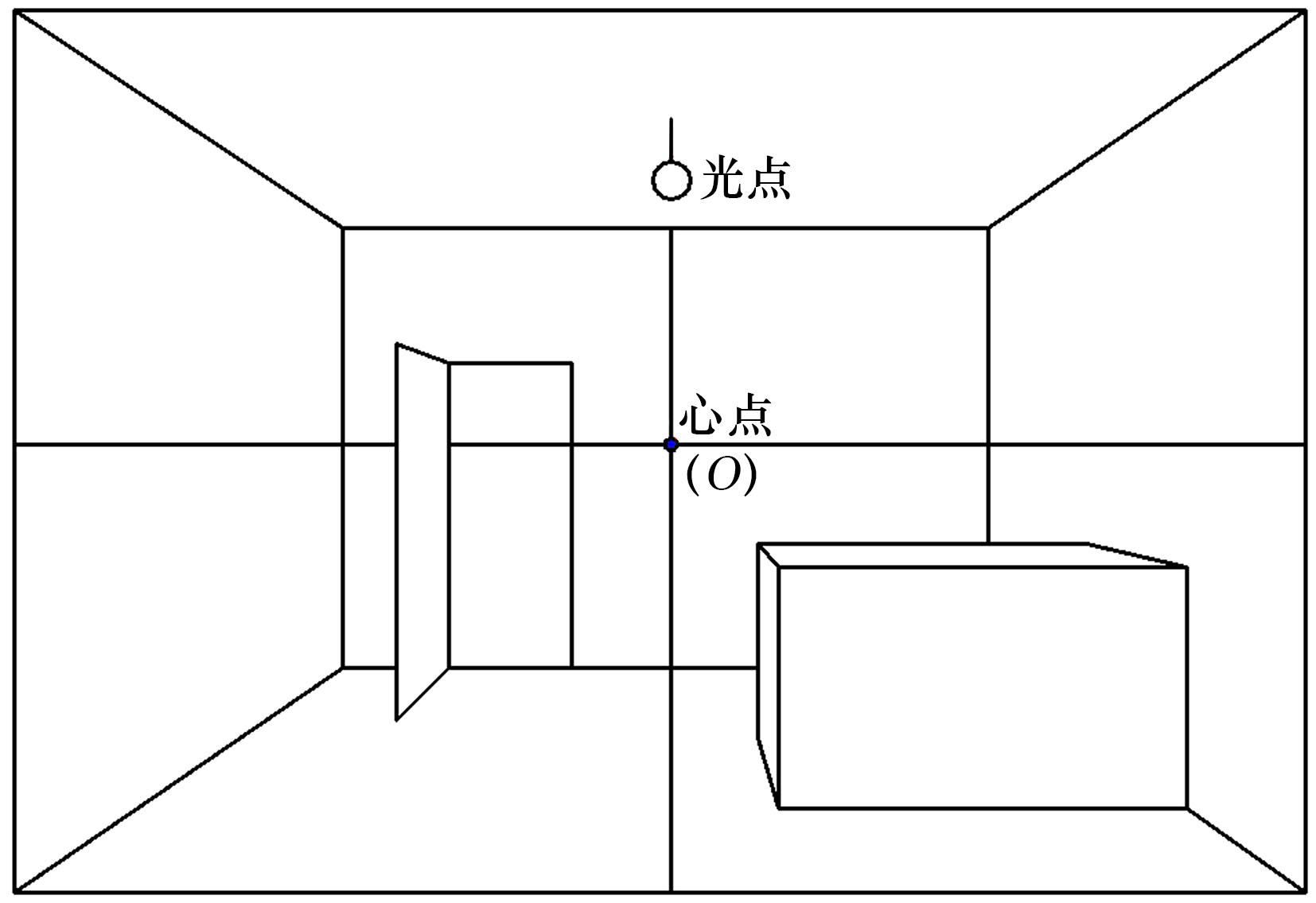

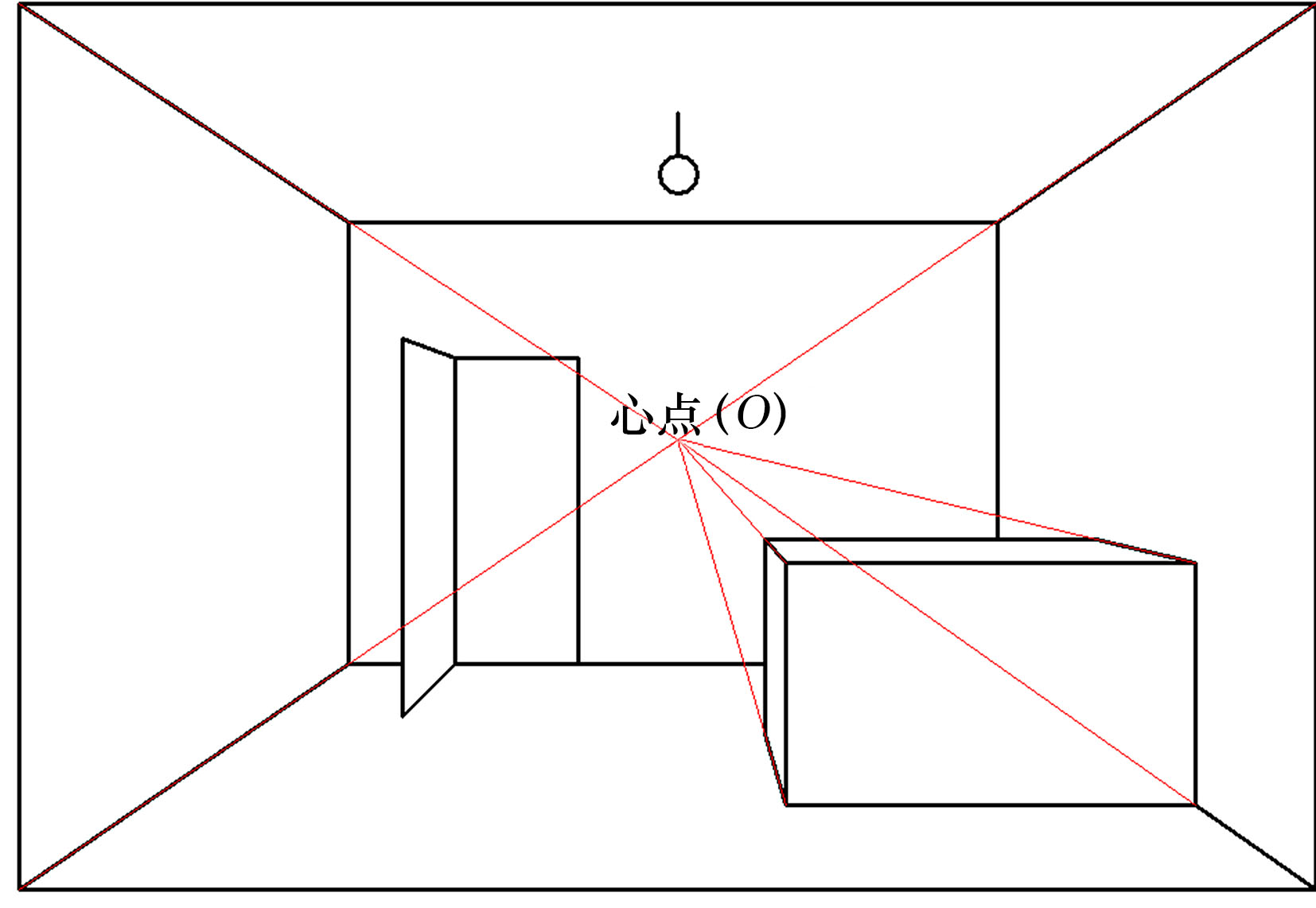

1.通过平行透视关系和长方体的结构特点，找到画面上的心点，过心点分别作水平线和垂直线。（图6-47、图6-48）
图 6-47 找心点
图 6-48 过心点分别作水平线和垂直线

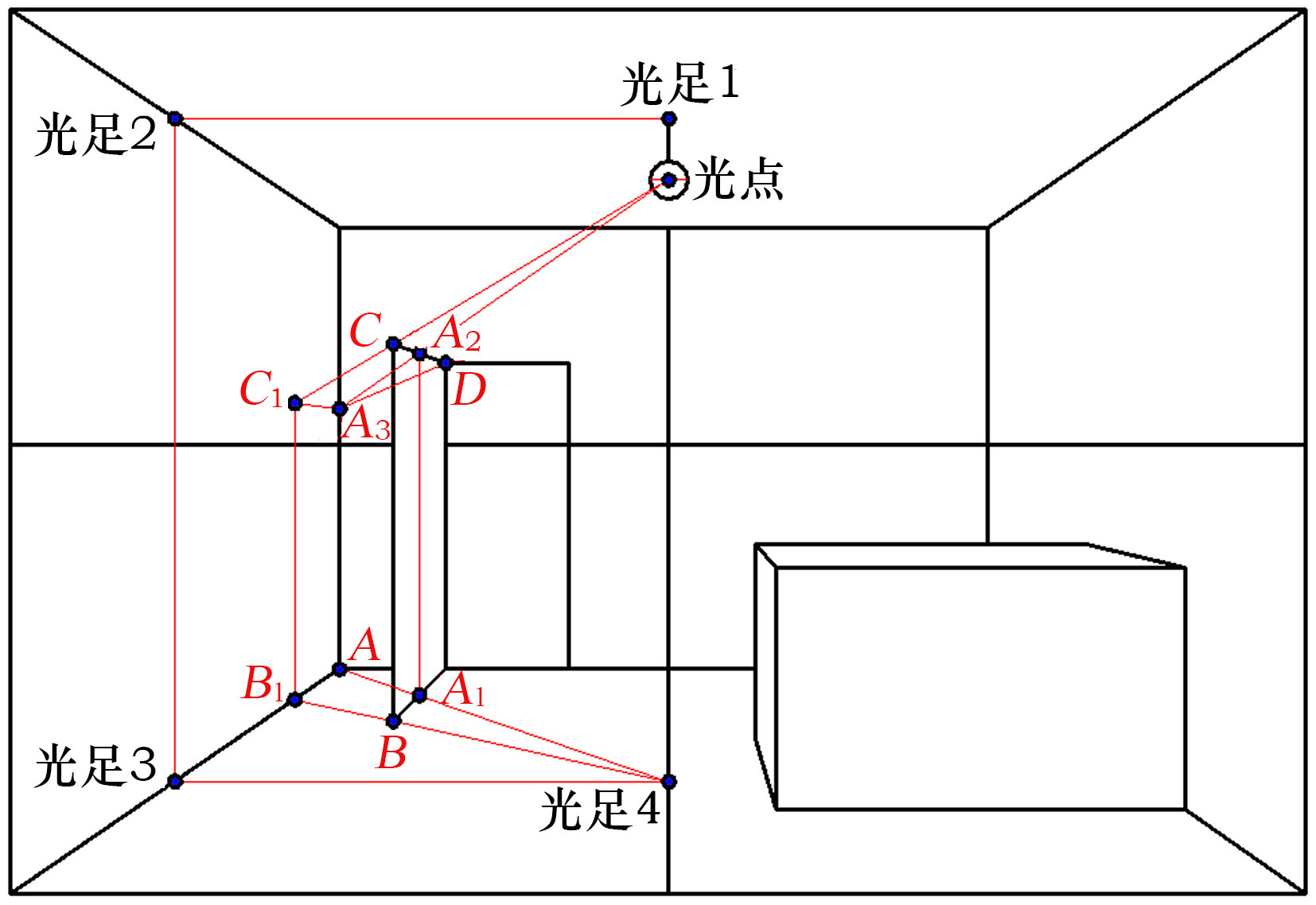

2.将光点向上的线端定为光足1，然后过光足1向左作水平线，交墙角线于光足2；再过光足2向下作垂直线，交墙角
线于光足3；过光足3向右作水平线，过光足1向下作垂直线，两条线相交得光足4。连光足4到墙角A，交门的底线上，得A1点，过A1点向上作垂直线，交上面门线于A2点。（图6-49）
3.将光点连于A2点，并作延长线，交墙角线于A3点；将光点连于C点，并作延长线，交墙面于C1点；将光足4连于B点，并作延长线，交墙角线于B1点；连接B1点和C1点，A3点和D点。最后得出的BB1C1A3D就是门的影子的范围。（图6-49）
图 6-49 第2、第3步

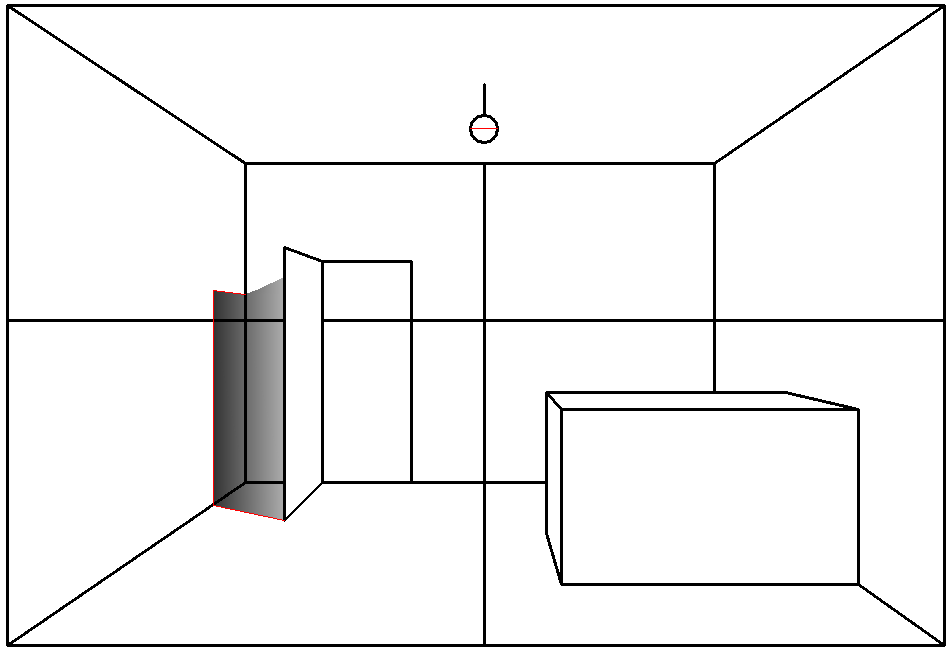

4.填充颜色，去掉辅助线，门的影子就出来了。（图6-50）

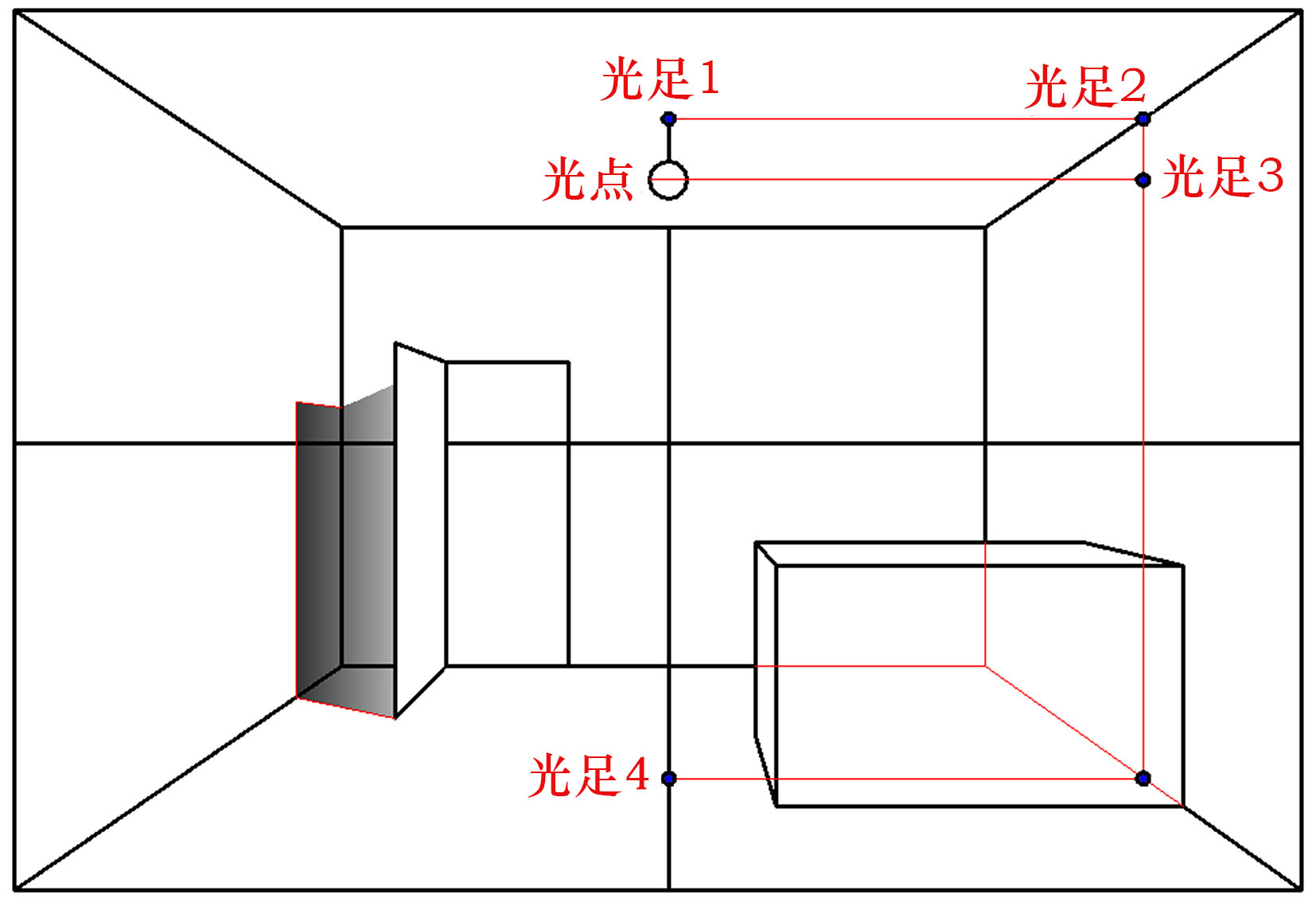

5.开始画物品的影子。将光点向上的线端定为光足1，然后过光足1向右作水平线，交墙角线于光足2；再过光足2向下作垂直线，交墙角线于一点；再过这一点向左作水平线，过光足1向下作垂直线，两条线相交得光足4；过光点向右作水平线，交光足2向下的垂直线上，得光足3。（图6-51）
图 6-50 门的影子
图 6-51 第5步（6）

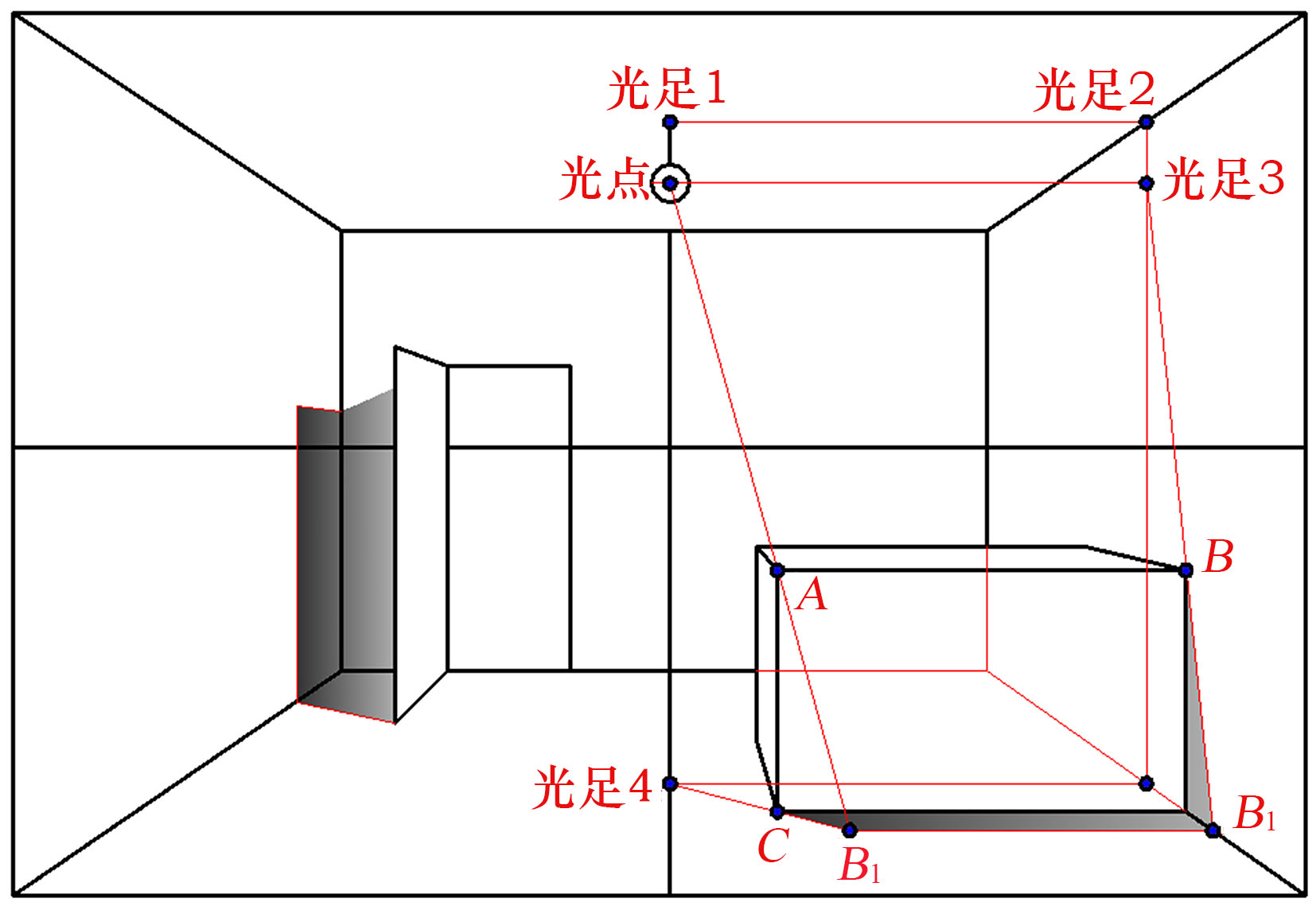

6.将光点连于A点，并作延长线；将光足4连于C点，并做延长线，两条延长线的交点为A1。将光足3连于B点，并作延长线，交墙角线于B1点，连接A1与B1，所得的CA1B1B就是物品影子的范围。（图6-52）

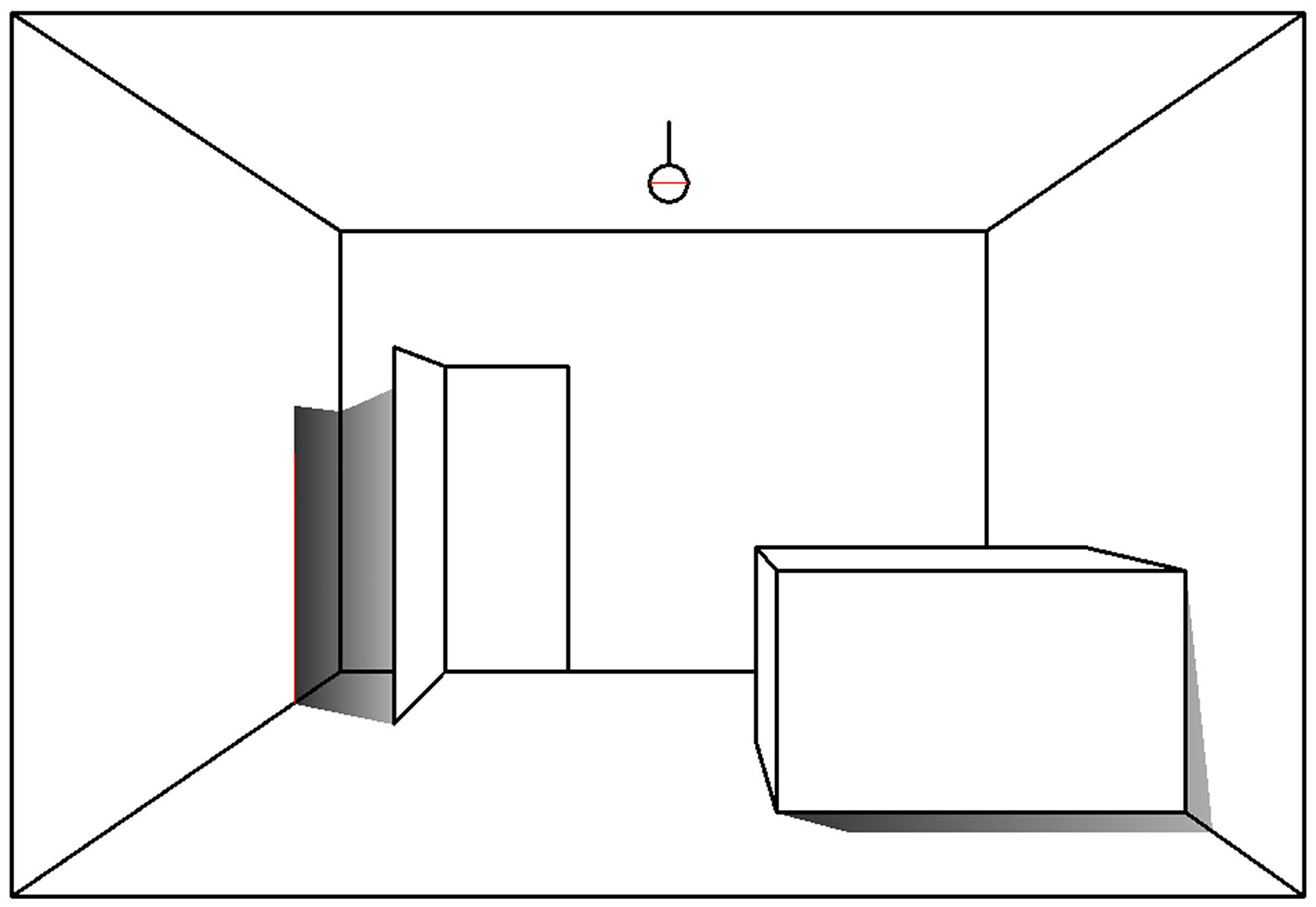

7.填充颜色，去掉辅助线，物品的影子就出来了。（图6-53）
图 6-52 第6步（6）
图 6-53 第7步（2）
