6.2 第二节 日光阴影透视

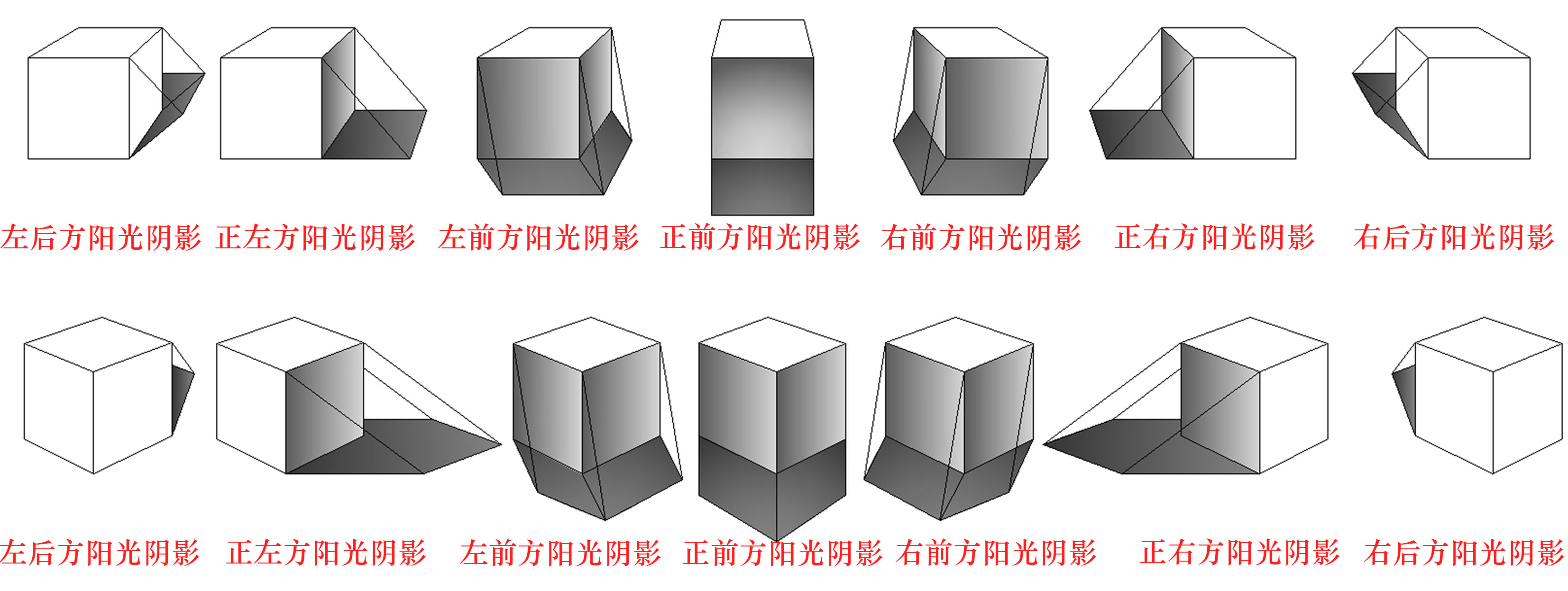

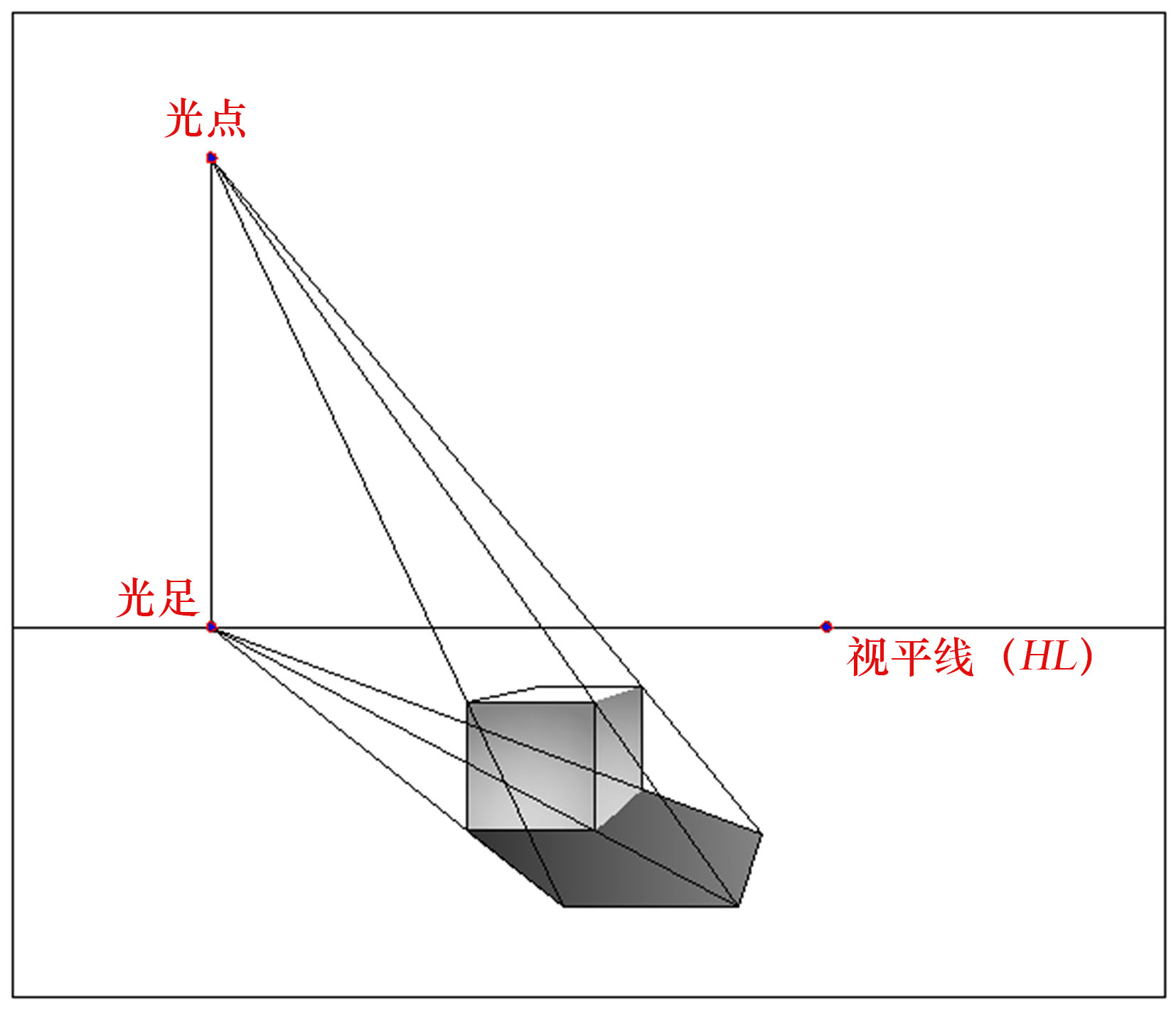

因为太阳离地球大约1亿5千万公里千米，因此阴影透视中假设太阳光源无限远，故光线为平行光。而灯光的光源是在有限距离内的，所以光线为辐射光。以太阳光为例，光线的方位变化分为与画面平行的光线（平行光线）和与画面相交的光线（相交光线）。平行光线即侧面光线，相交光线即对面光线（逆光）和背面光线。侧面光线分左侧光和右侧光；对面光线分正对面光、左侧对面光和右侧对面光；背面光线分正背面光、左侧背面光和右侧背面光。光线角的变化，即光线照射的高度角的变化。高度角是指光线与基面（地面）的倾斜角，光线照射角度大时，物体影子短；光线照射角度小时，物体影子长。影子的方向变化是随着光线方位的变化而变化，阴影一般分为侧面光阴影、对面光阴影和背面光阴影。（图6-2）
图 6-2 不同方位的光源产生的阴影
第二节 日光阴影透视
图 6-3 阴影透视作图的关键点

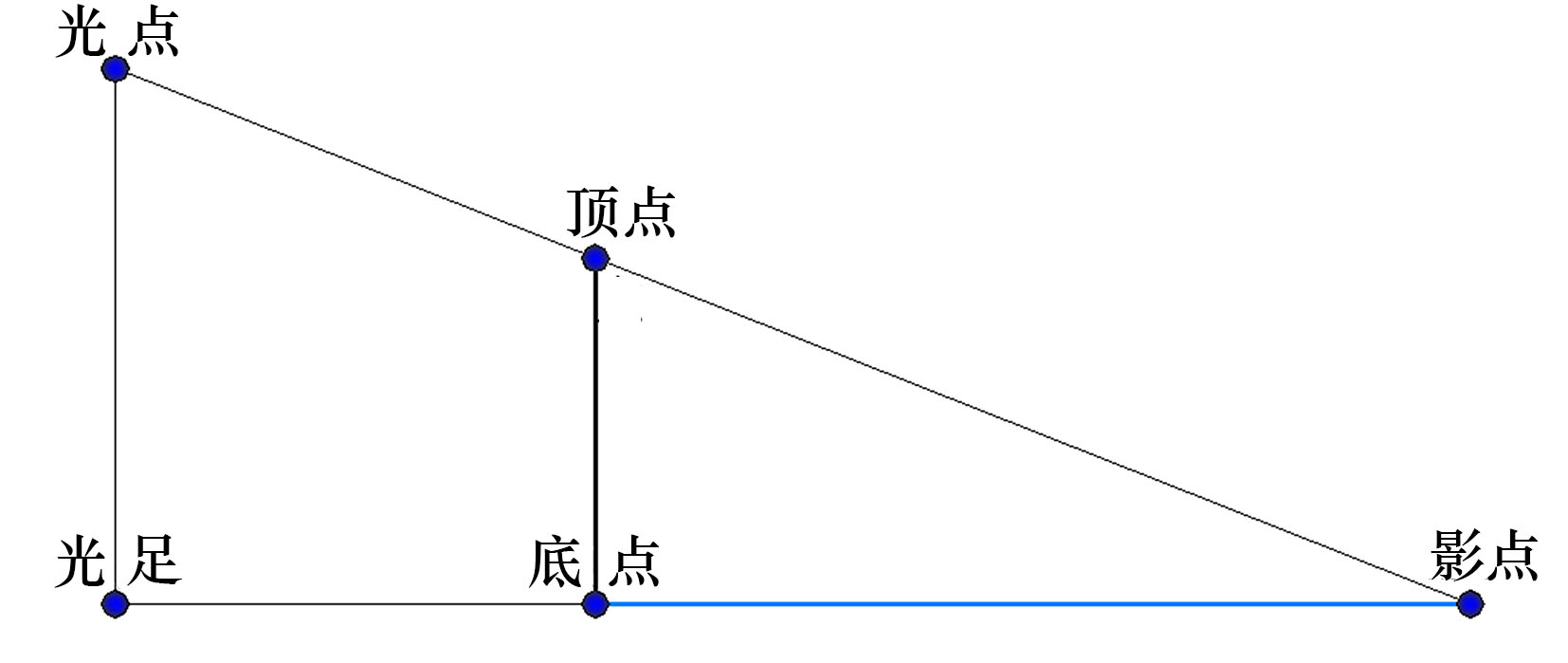

阴影的形成包括光线、物体和受影面。光线包括光足和光点，光点表示光源的位置，是光线的灭点，又称光灭点。光足是影线的灭点，又称影灭点。光足位于光点的垂直下方，太阳光的光足在地平线上，灯光的光足在基面上（地面）。物体被光源照射，其上端称为阴点（顶点），下端称为阴足（底点）。光线从光点起，经过物体上各个阴点（顶点）投射到受影面后形成各个影点，把各个影点连接起来便成为落影。在落影中，属于影本身的部分要消失于光足上，属于形体的部分要消失于视平线的灭点。（图6-3）
一、太阳光照在长方体上产生影子的做法（平行透视）
第1题：太阳在长方体的左前方，太阳与视平线呈37°，求长方体阴影。

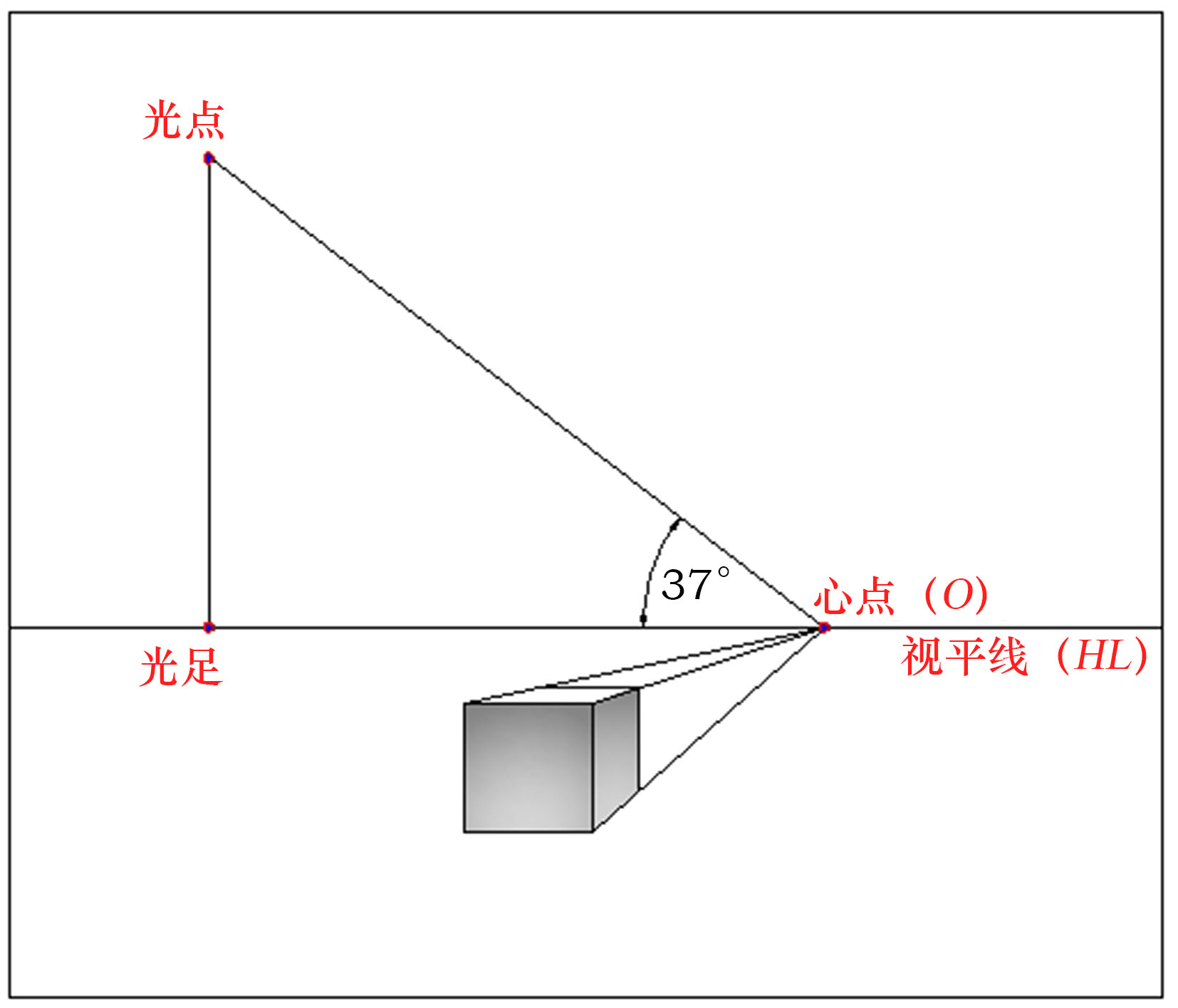

1.通过平行透视关系和长方体的结构特点，找到视平线上的心点，过心点向左上方作斜线，与视平线成37°，到合
适位置定出光点，然后向下作垂直线，交视平线于光足。（图6-4）
2.将光足分别连于长方体上的A、B、C三个点，并作延长线。（图6-5）
图 6-4 第1步（1）
图 6-5 第2步（1）

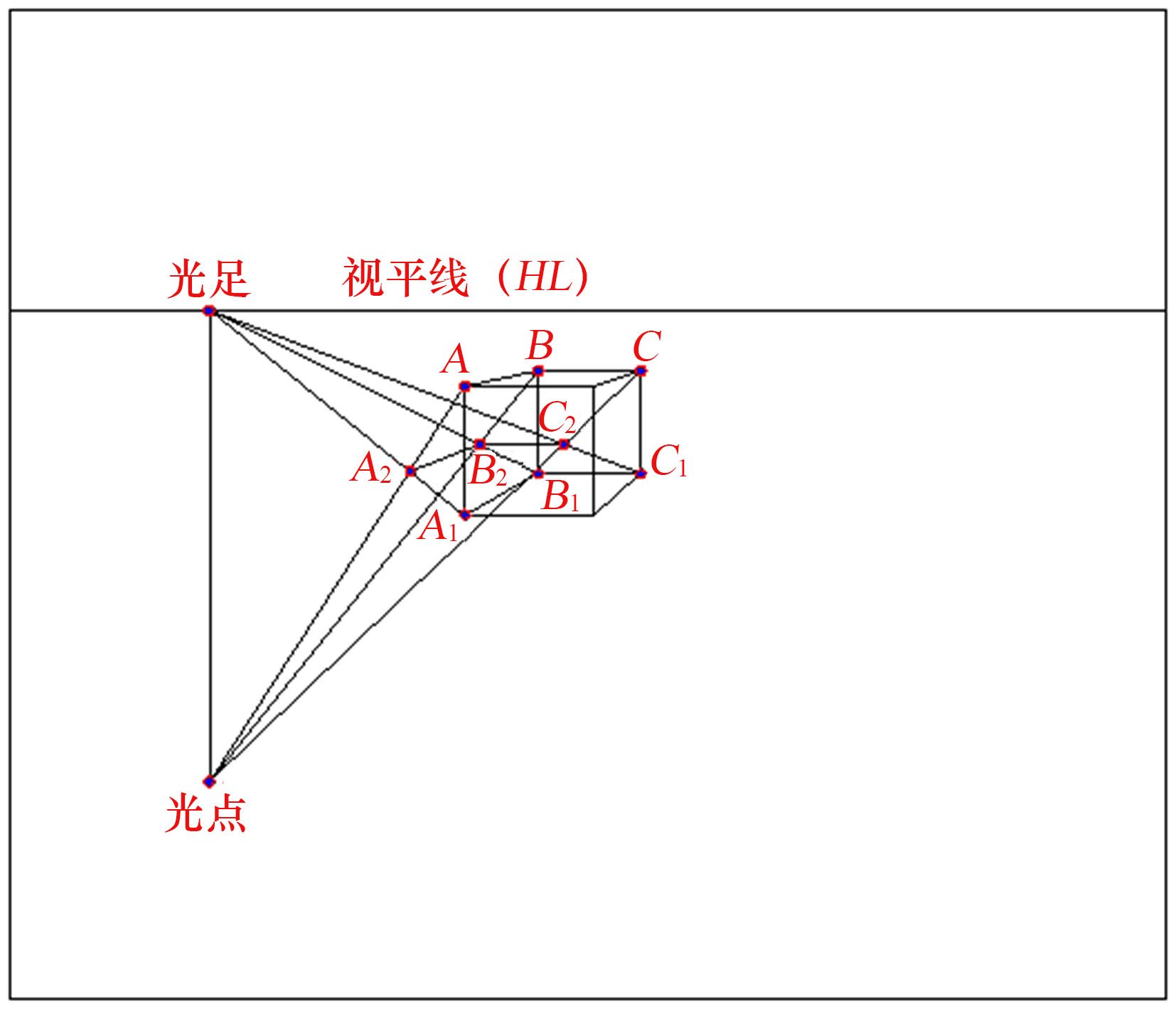

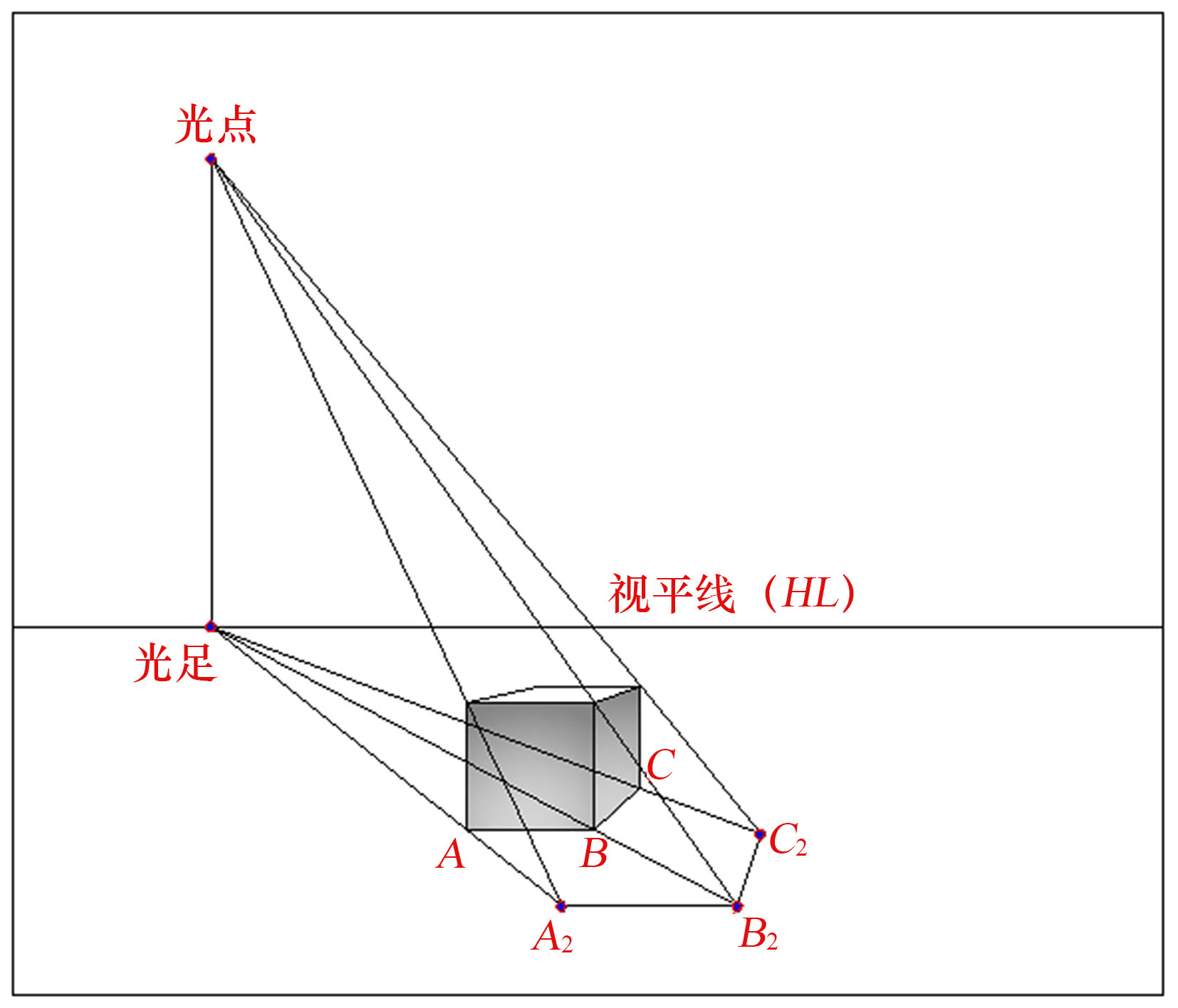

3.将光点分别连于长方体上的A1、B1、C1三个点，并作延长线；与光足连于A、B、C三个点的延长线相交，得A2、
B2、C2三个点。（图6-6）
4.连接A2、B2、C2三个点。A、B、C、A2、B2、C2这六个点组成的形状就是长方体的影子。（图6-7）
图 6-6 第3步（1）
图 6-7 第4步（1）
5.填充颜色，如图6-8所示，去掉辅助线，如图6-9所示。
图 6-8 第5步（1）
图 6-9 去掉辅助线的效果图（1）
第2题：太阳在长方体的右后方，太阳与视平线呈37°，求长方体阴影。

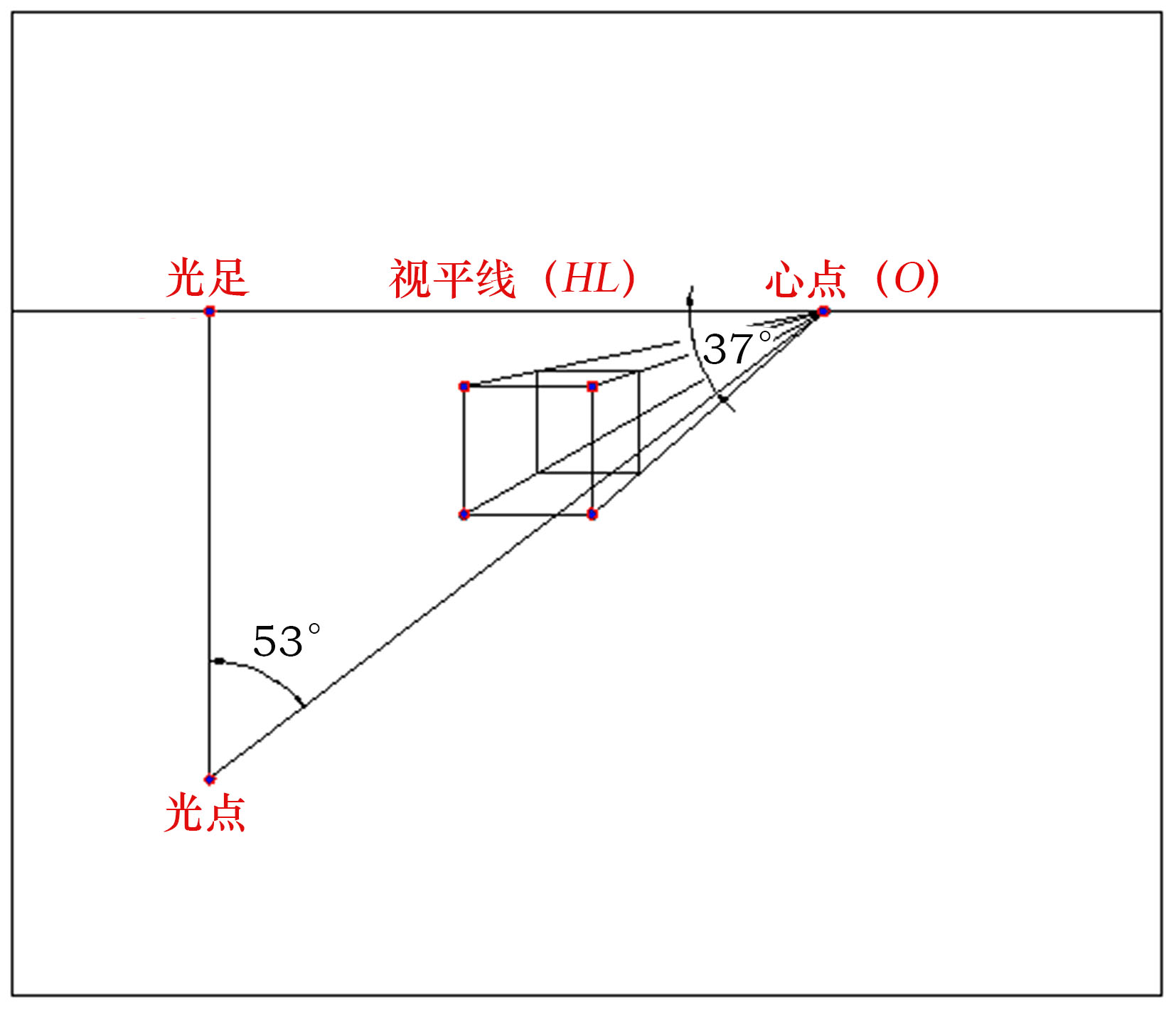

1.通过平行透视关系和长方体的结构特点，找到视平线上的心点，过心点向左下方作斜线，与视平线成37°，到合适位置定出光点，然后向上作垂直线，交视平线于光足。（图6-10）

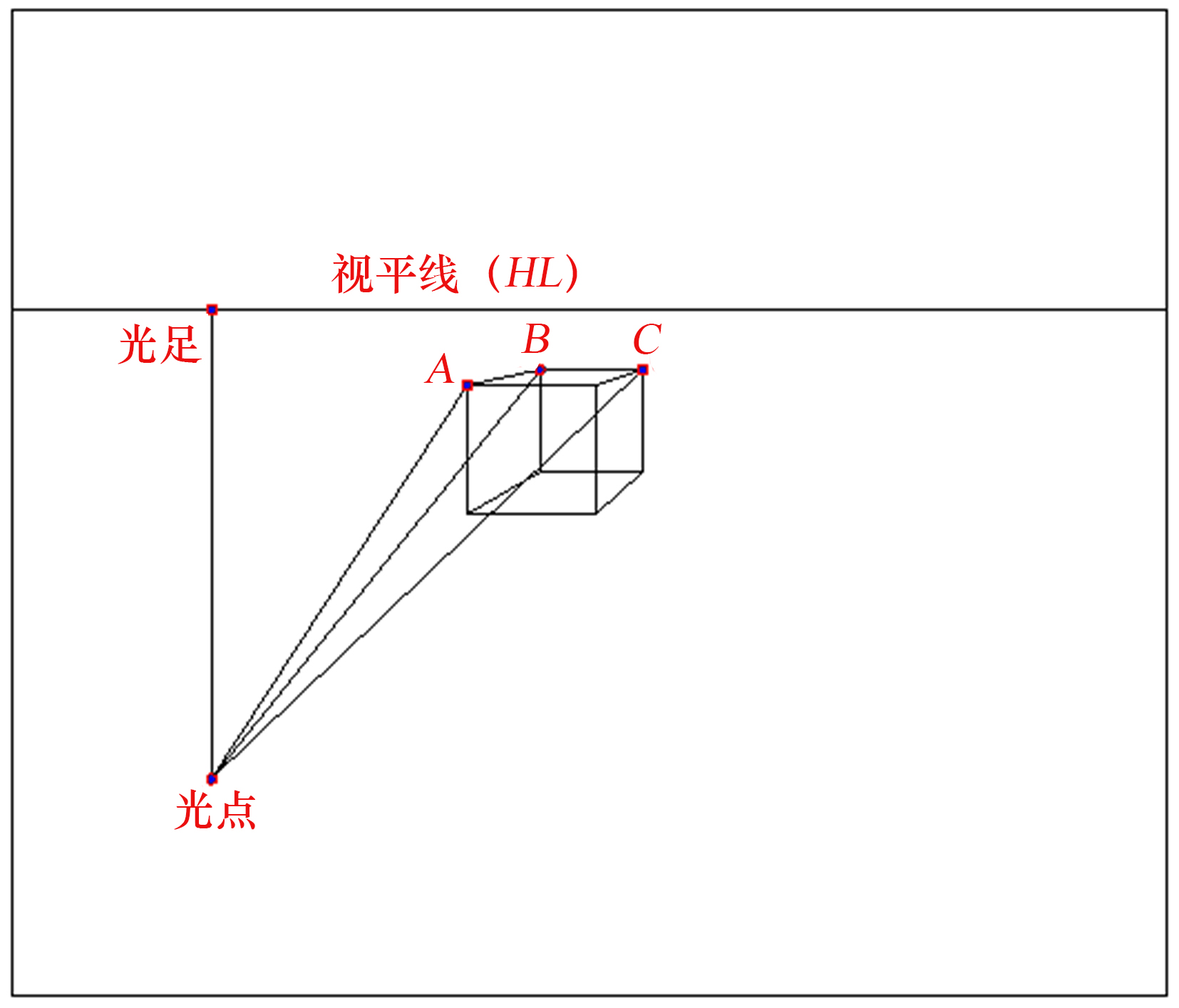

2.将光点分别连于长方体上的 A 、 B 、 C 三个点。（图6-11）
图 6-10 第1步（2）
图 6-11 第2步（2）

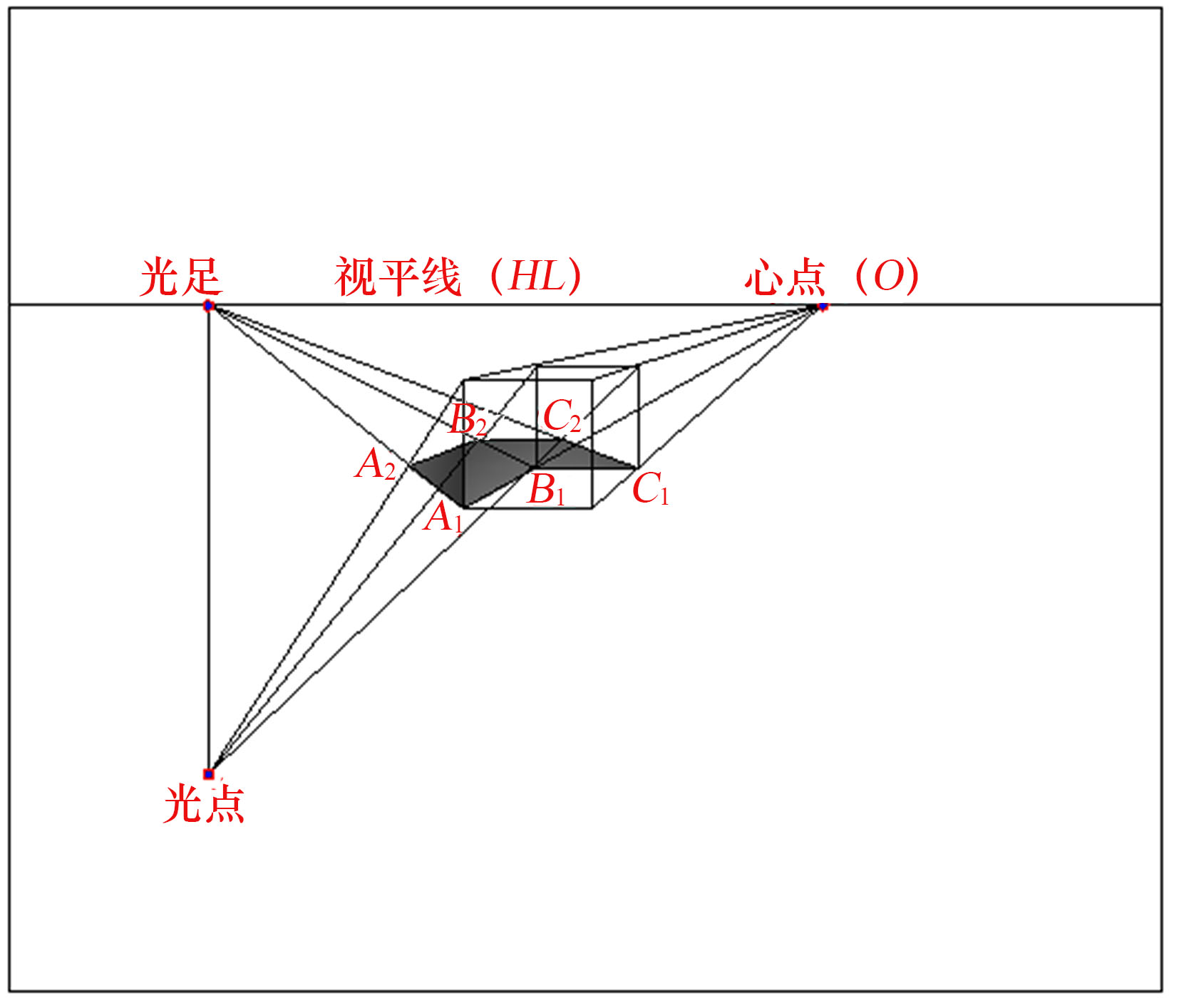

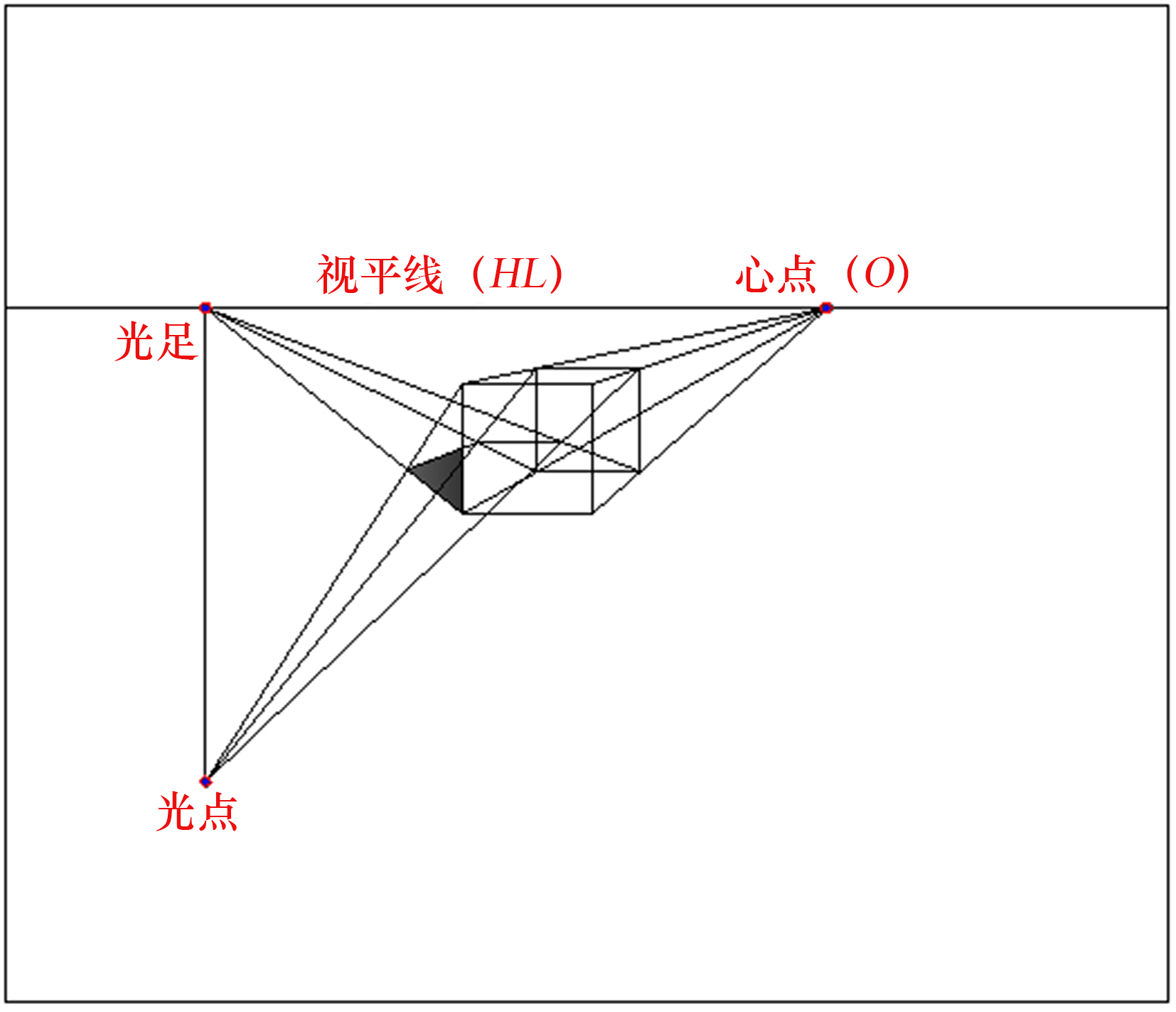

3.将光足分别连于长方体上的A1、B1、C1三个点；与光点分别连于A、B、C三个点的线段相交，得A2、B2、C2三个点。（图6-12）
4.连接A2、B2、C2三个点。A1、B1、C1、A2、B2、C2这六个点组成的形状就是长方体的影子。（图6-13）
图 6-12 第3步（2）
图 6-13 第4步（2）

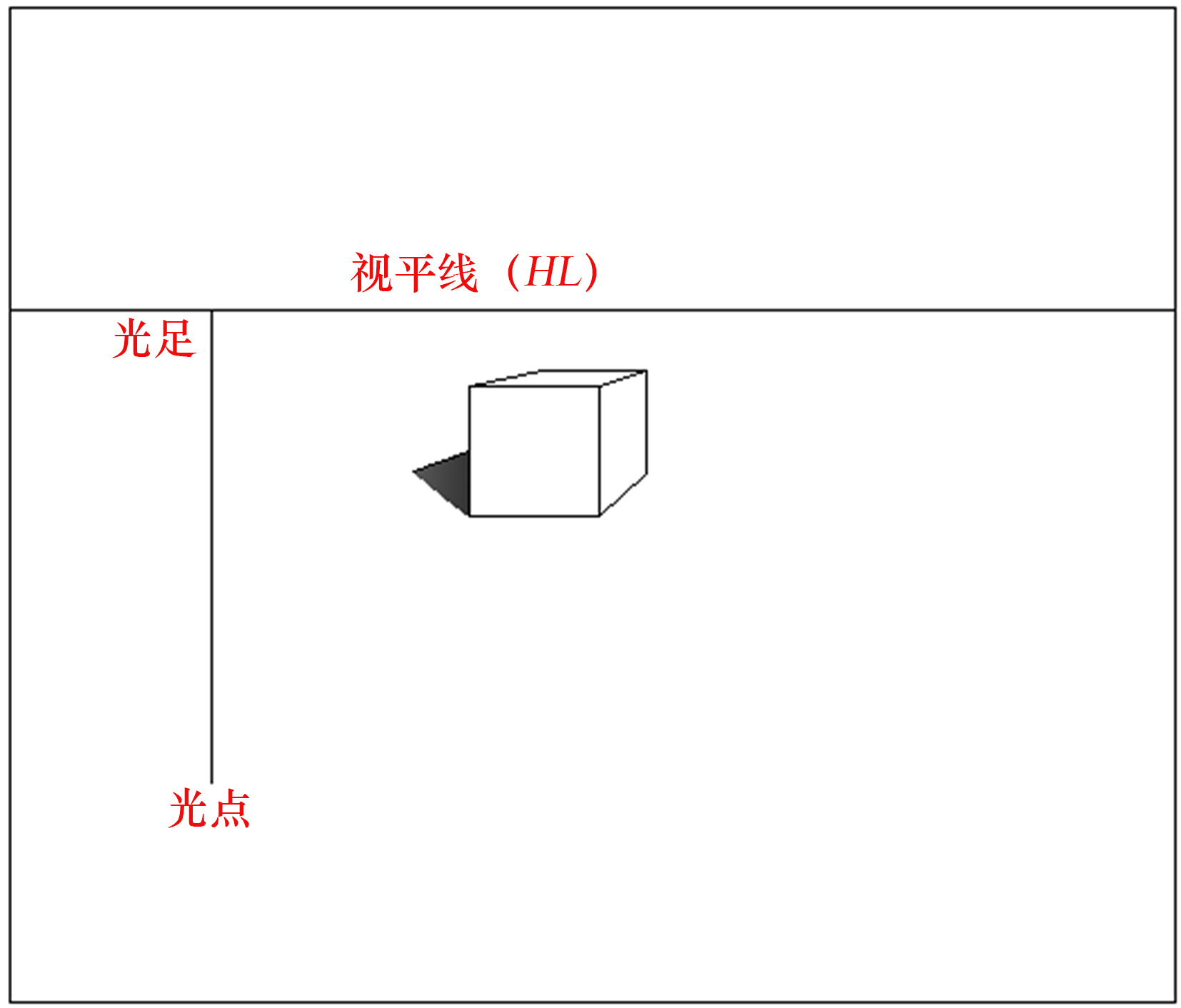

5.填充颜色，如图6-14所示，去掉辅助线，如图6-15所示。
图 6-14 第5步（2）
图 6-15 去掉辅助线的效果图（2）
二、太阳光照在长方体上产生影子的做法（成角透视）
第1题：已知光点在长方体左前方，求长方体阴影。
1.通过成角透视关系和长方体的结构特点，在长方体左上方找到光点的位置，然后过光点向下作垂直线，交视平线
于光足。（图6-16）

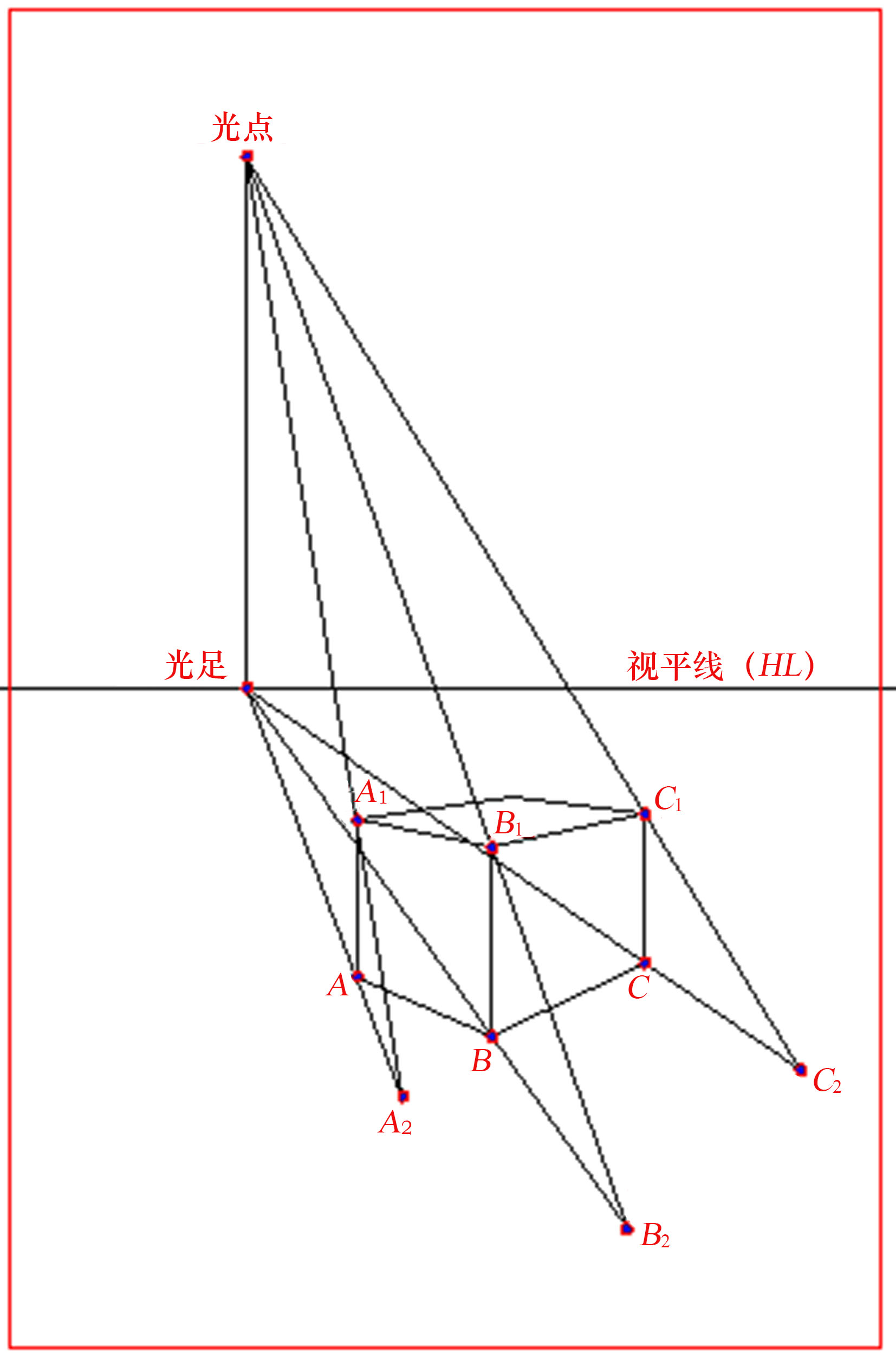

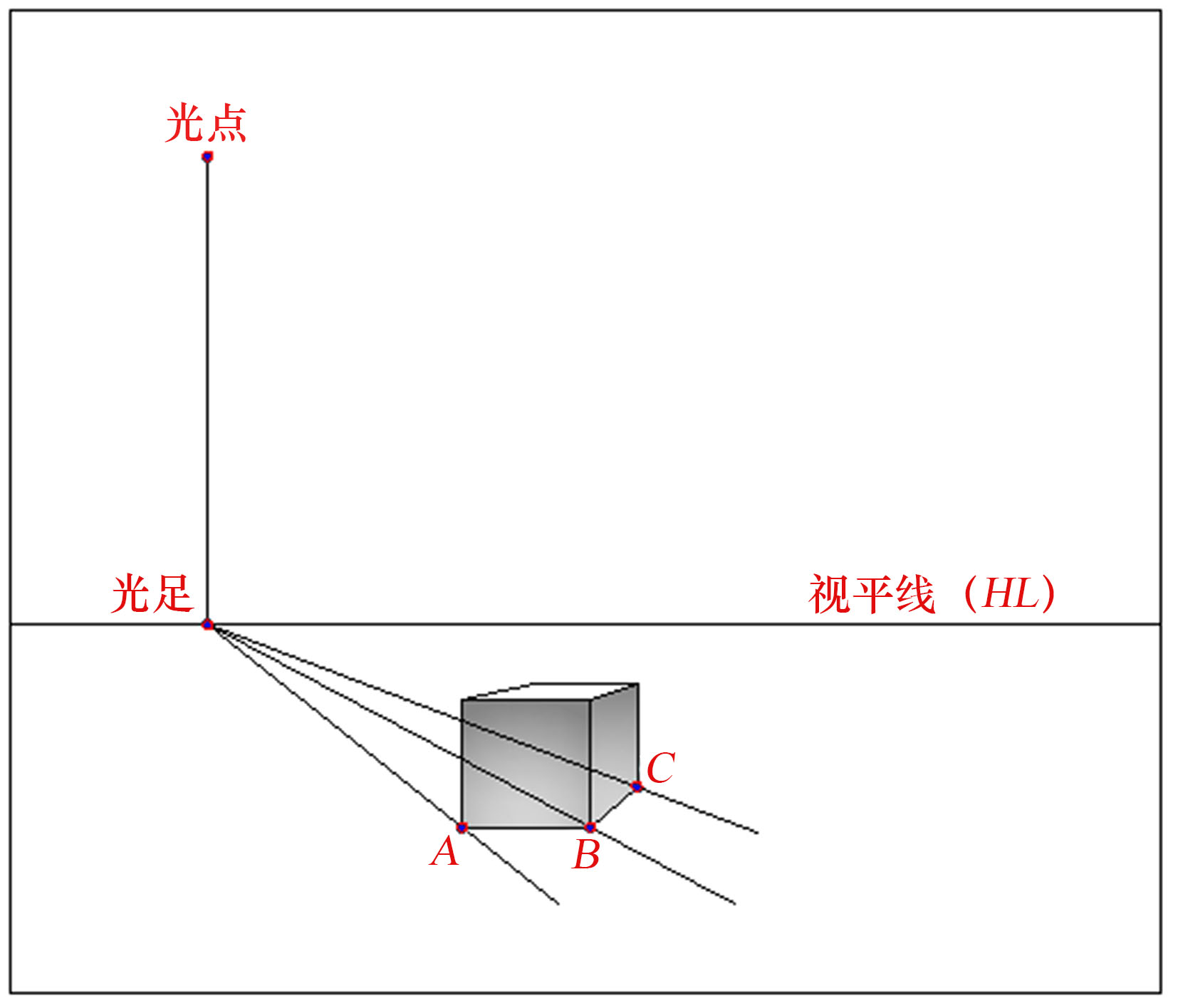

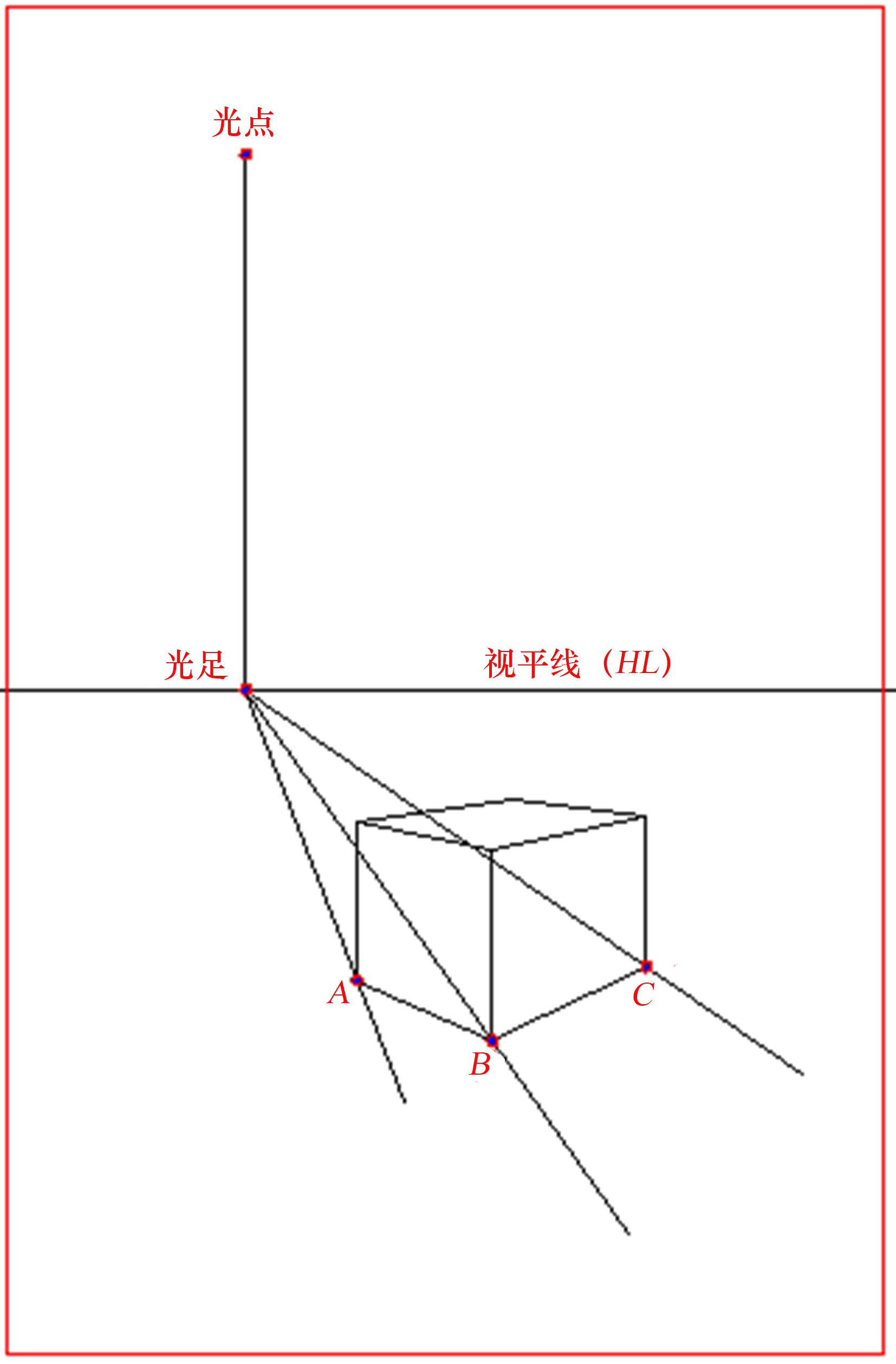

2.将光足分别连于长方体上的A、B、C三个点，并作延长线。（图6-17）

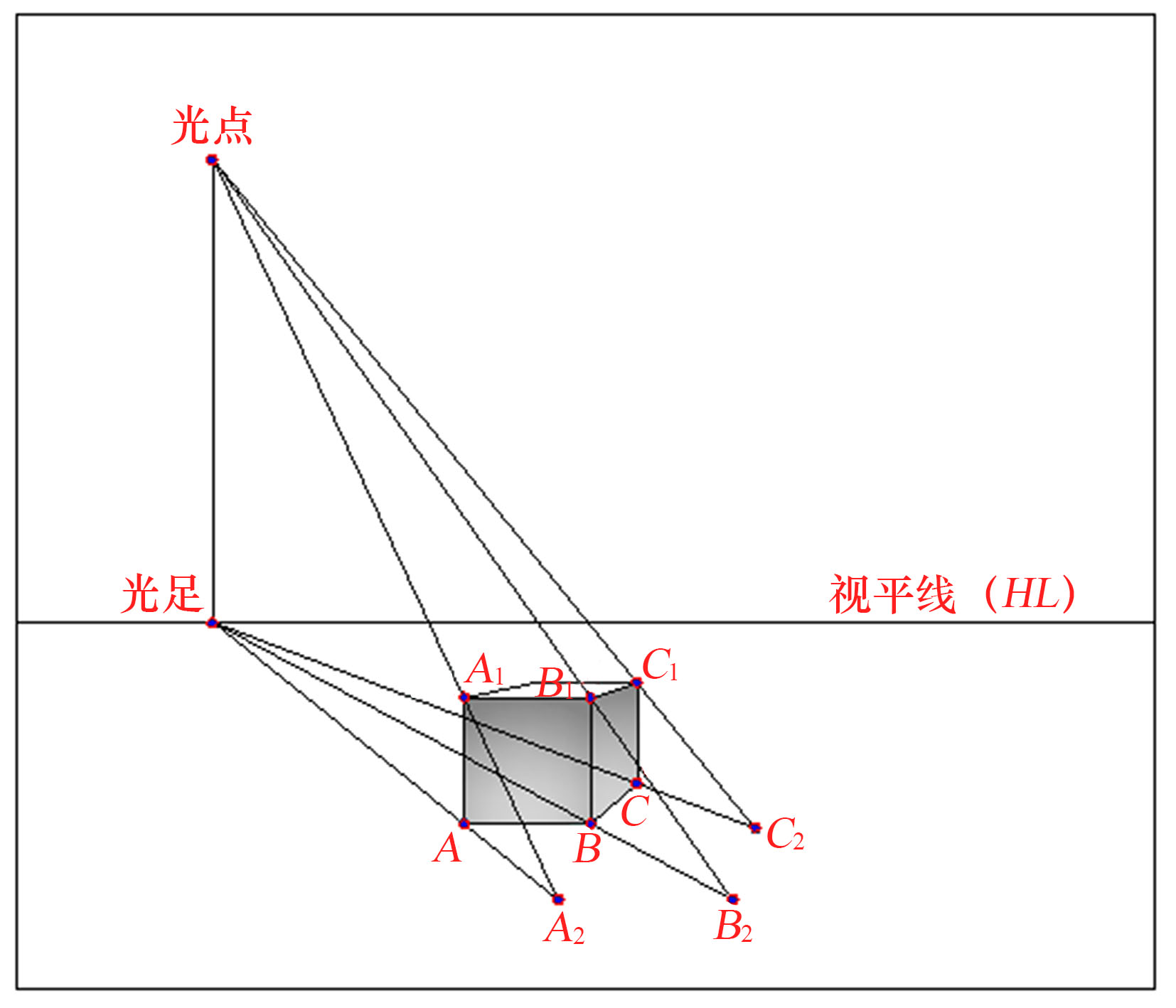

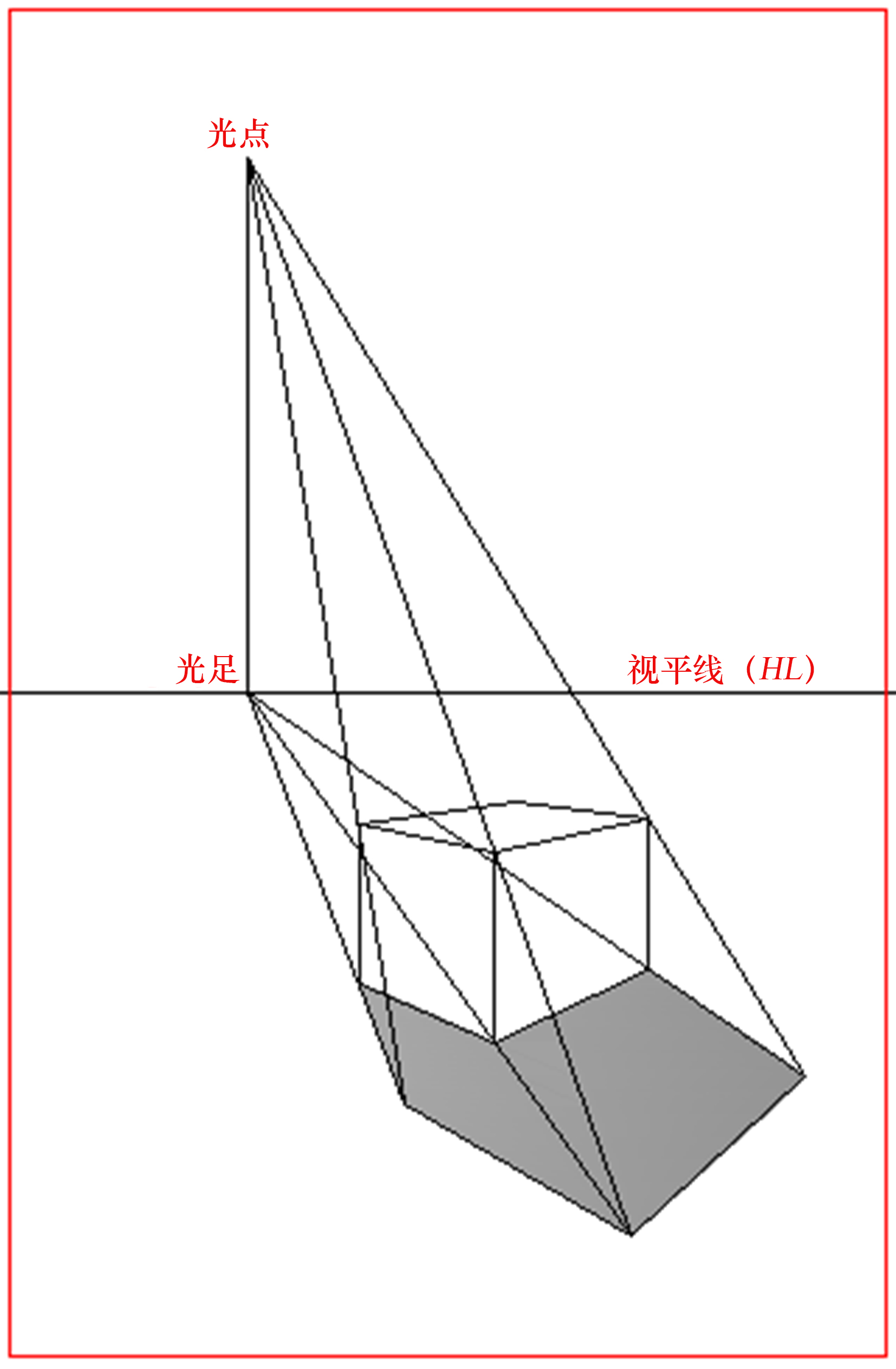

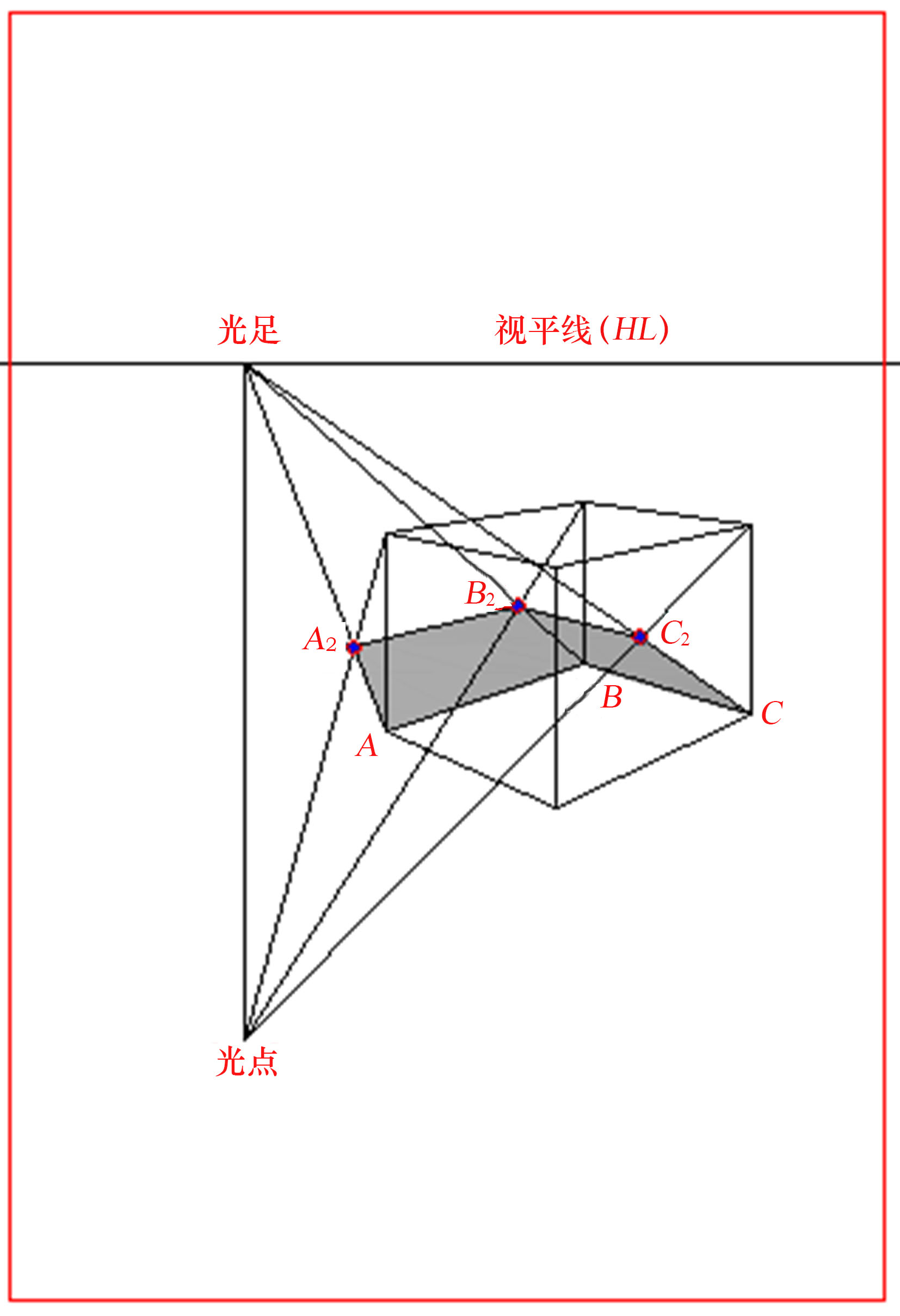

3.将光点分别连于长方体上的A1、B1、C1三个点，并作延长线；与光足分别连于A、B、C三个点的延长线相交 ，得A2、B2、C2三个点。（图6-18）
4.连接A2、B2、C2三个点。A、B、C、A2、B2、C2这六个点组成的形状就是长方体的影子。（图6-19）
图 6-16 第1步（3）
图 6-17 第2步（3）
图 6-18 第3步（3）
图 6-19 第4步（3）

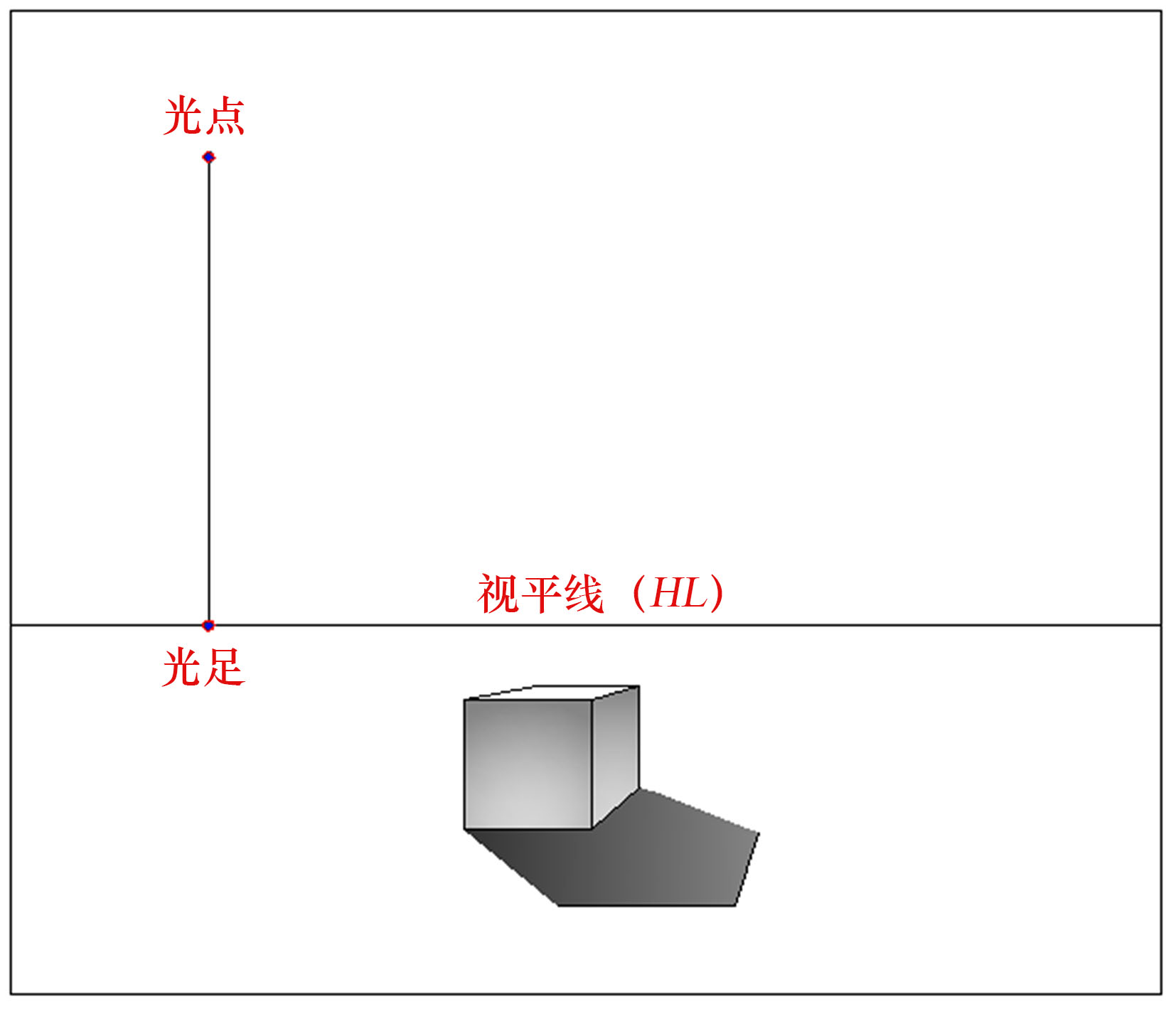

5.填充颜色，如图6-20所示，去掉辅助线，如图6-21所示。
图 6-20 第5步（3）
图 6-21 去掉辅助线的效果图（3）
第2题：已知太阳在长方体右后方，求长方体阴影。

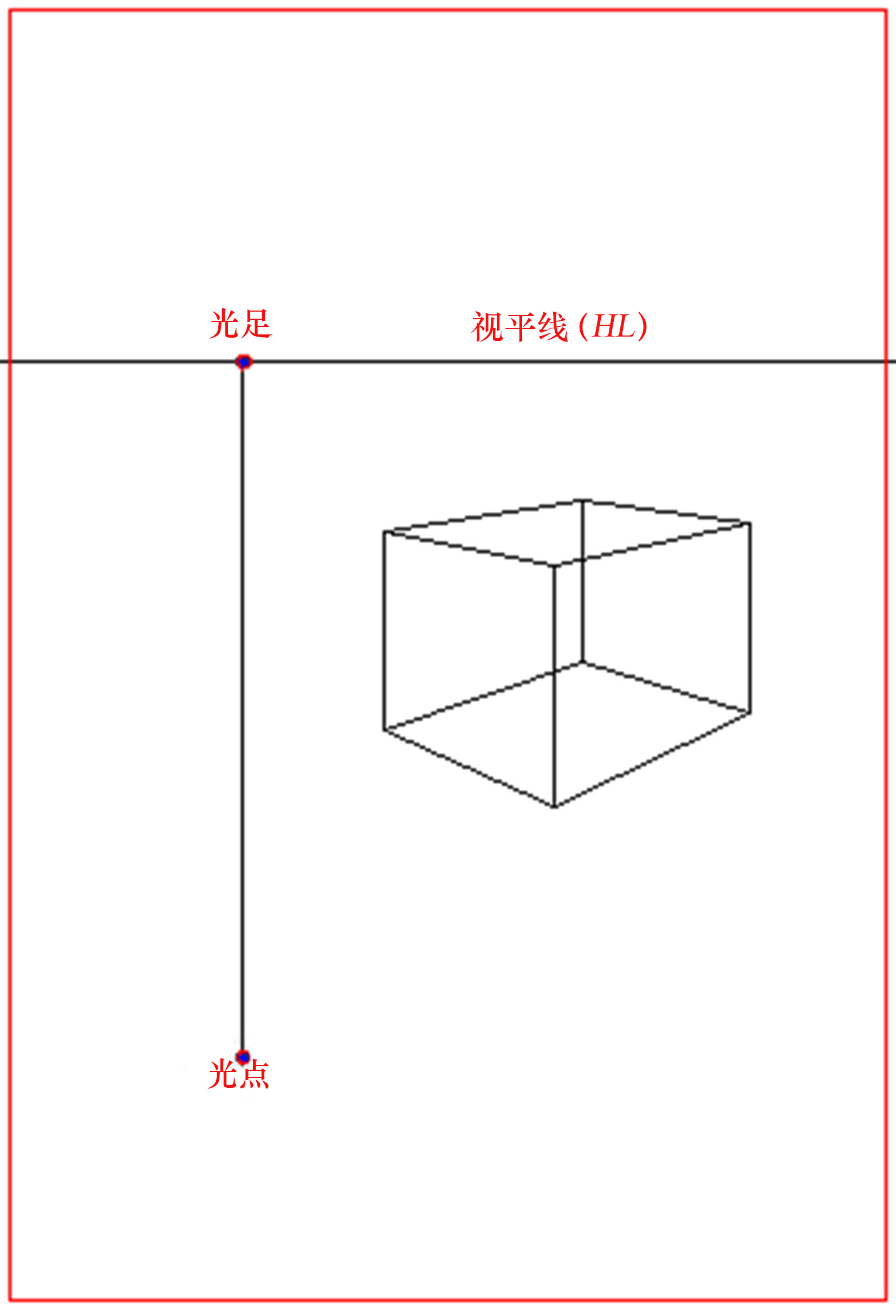

1.通过成角透视关系和长方体的结构特点，在长方体右下方找到光点的位置，然后过光点向上作垂直线，交视平线于光足。（图6-22）

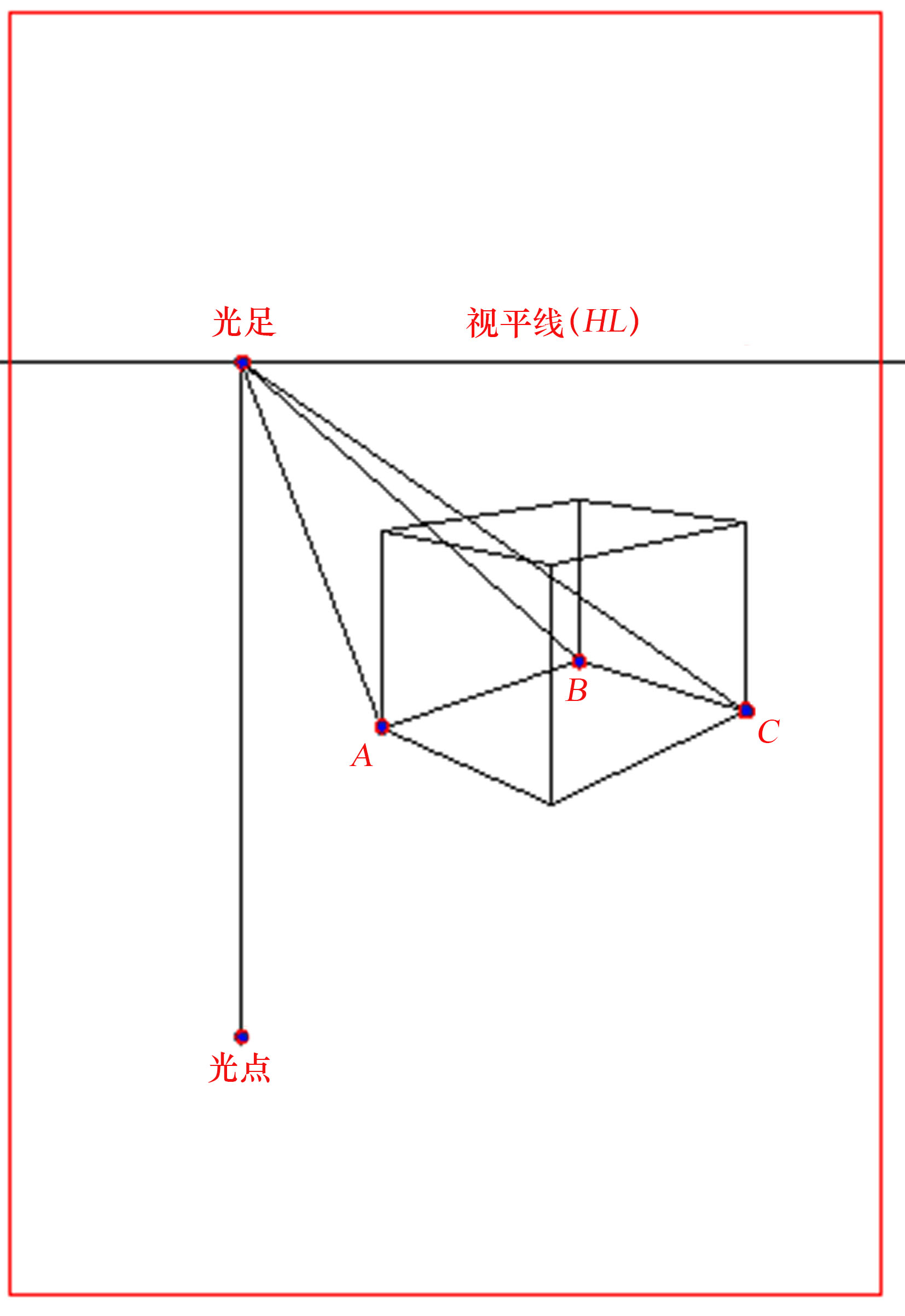

2.将光足连于长方体上的A、B、C三个点。（图6-23）
图 6-22 第1步（4）
图 6-23 第2步（4）

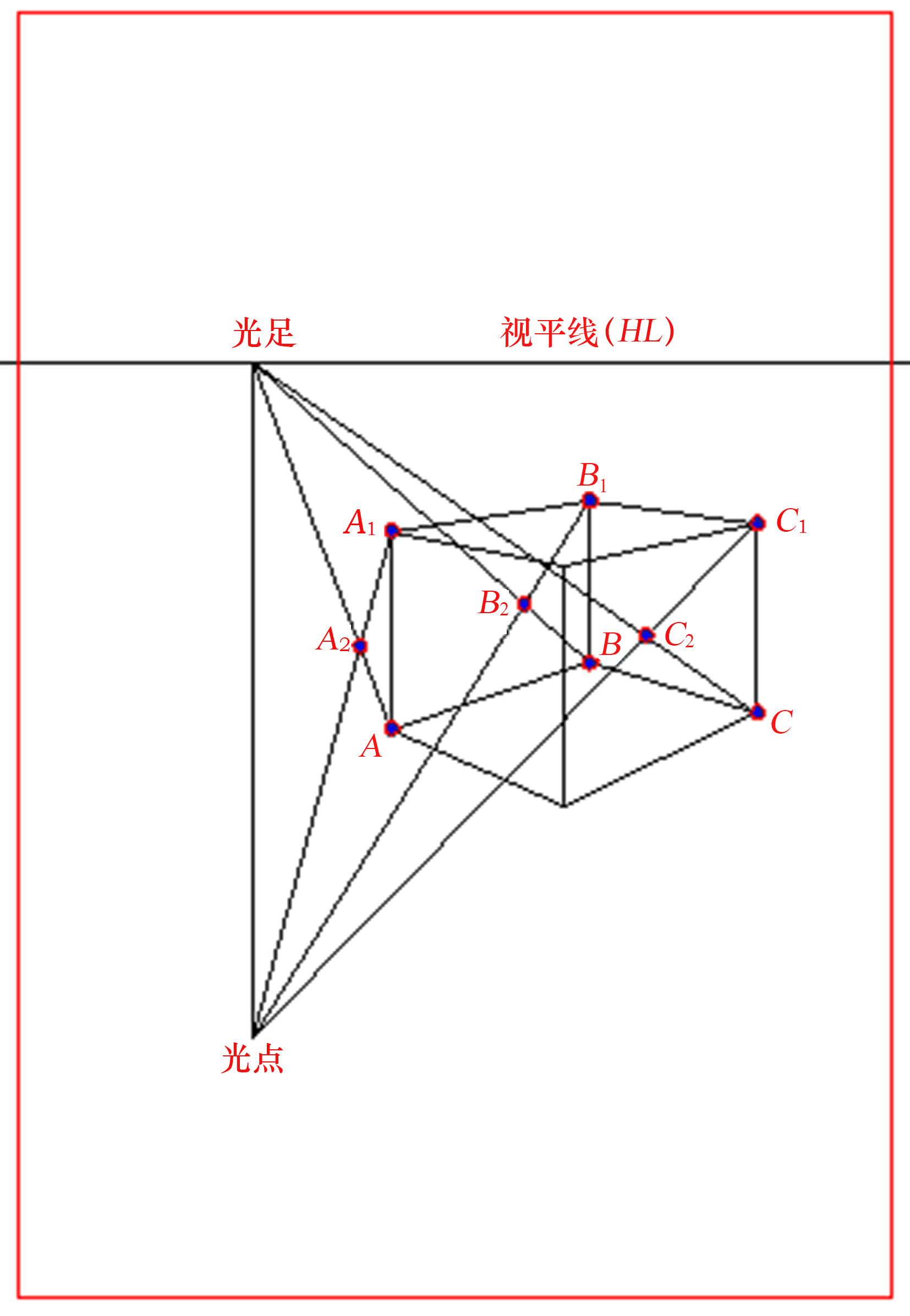

3.将光点连于长方体上的A1、B1、C1三个点，与光足连于A、B、C三个点的线段相交，得A2、B2、C2三个点。（图6-24）
4.连接A2、B2、C2三个点。A、B、C、A2、B2、C2这六个点组成的形状就是长方体的影子。（图6-25）
图 6-24 第3步（4）
图 6-25 第4步（4）

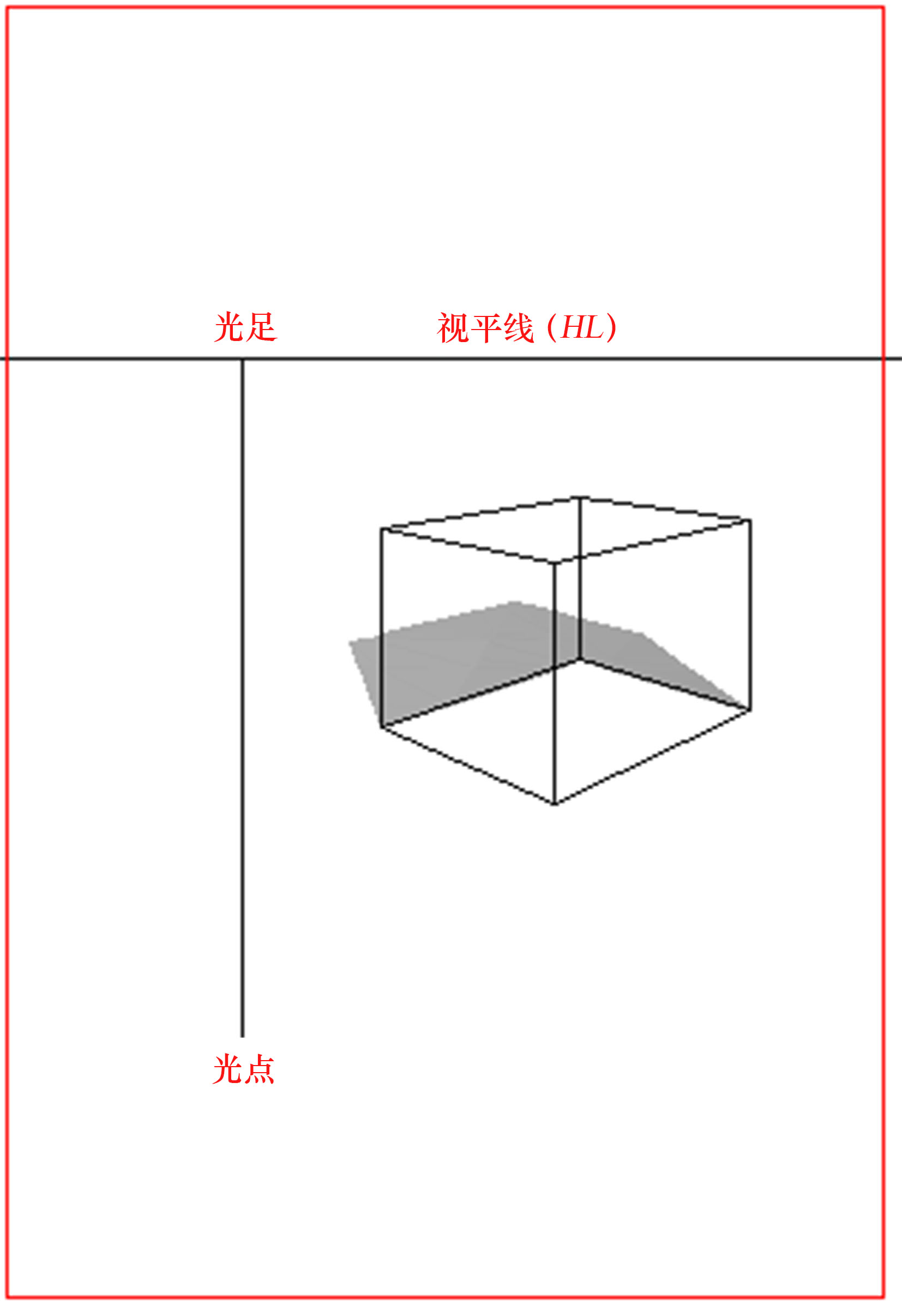

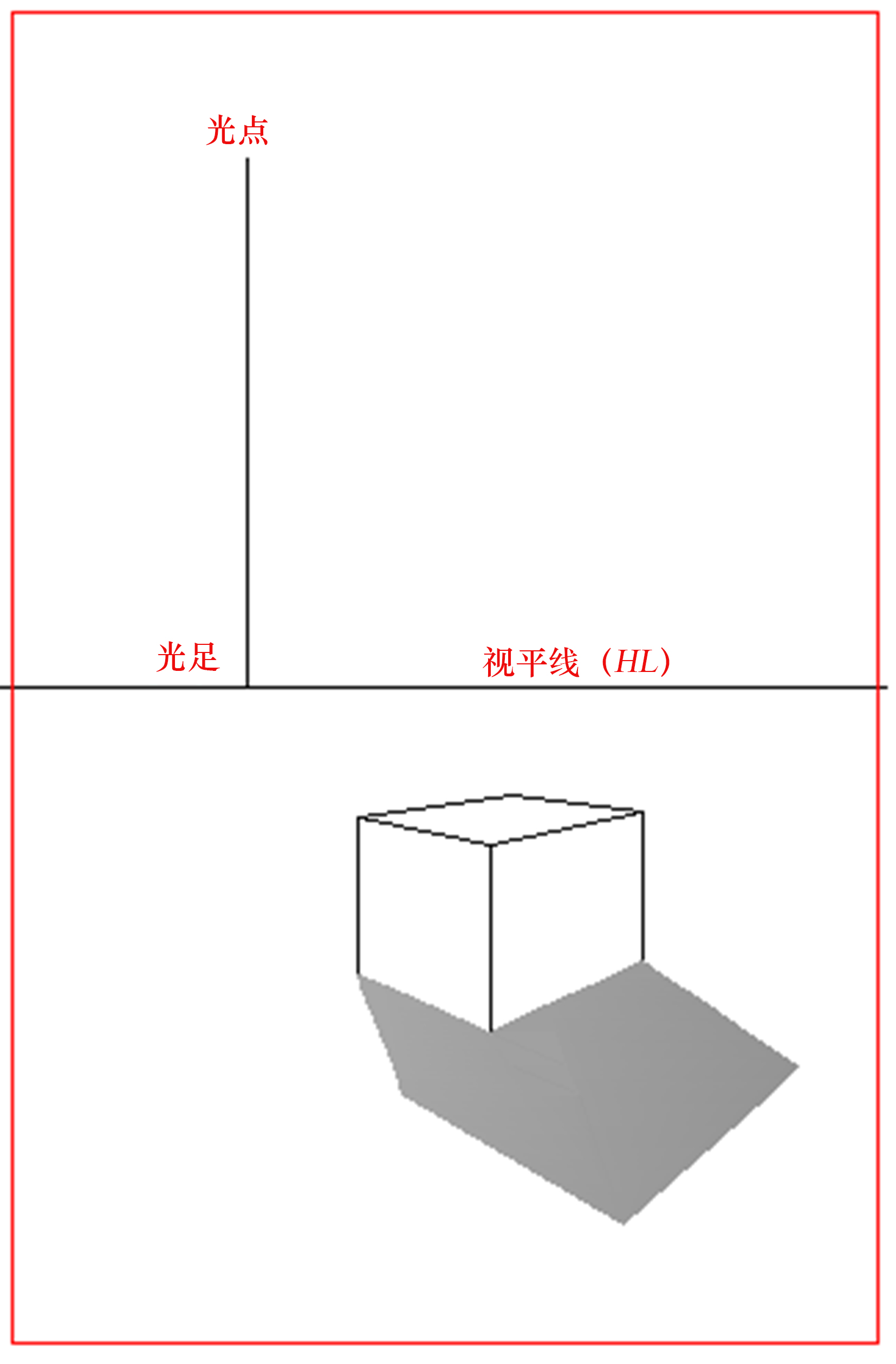

5.填充颜色，去掉辅助线，如图6-26所示。
图 6-26 第5步（4）
三、太阳光照在屋檐和台阶（室外）上产生影子的做法
题：已知太阳的位置，求室外屋檐和台阶的阴影。

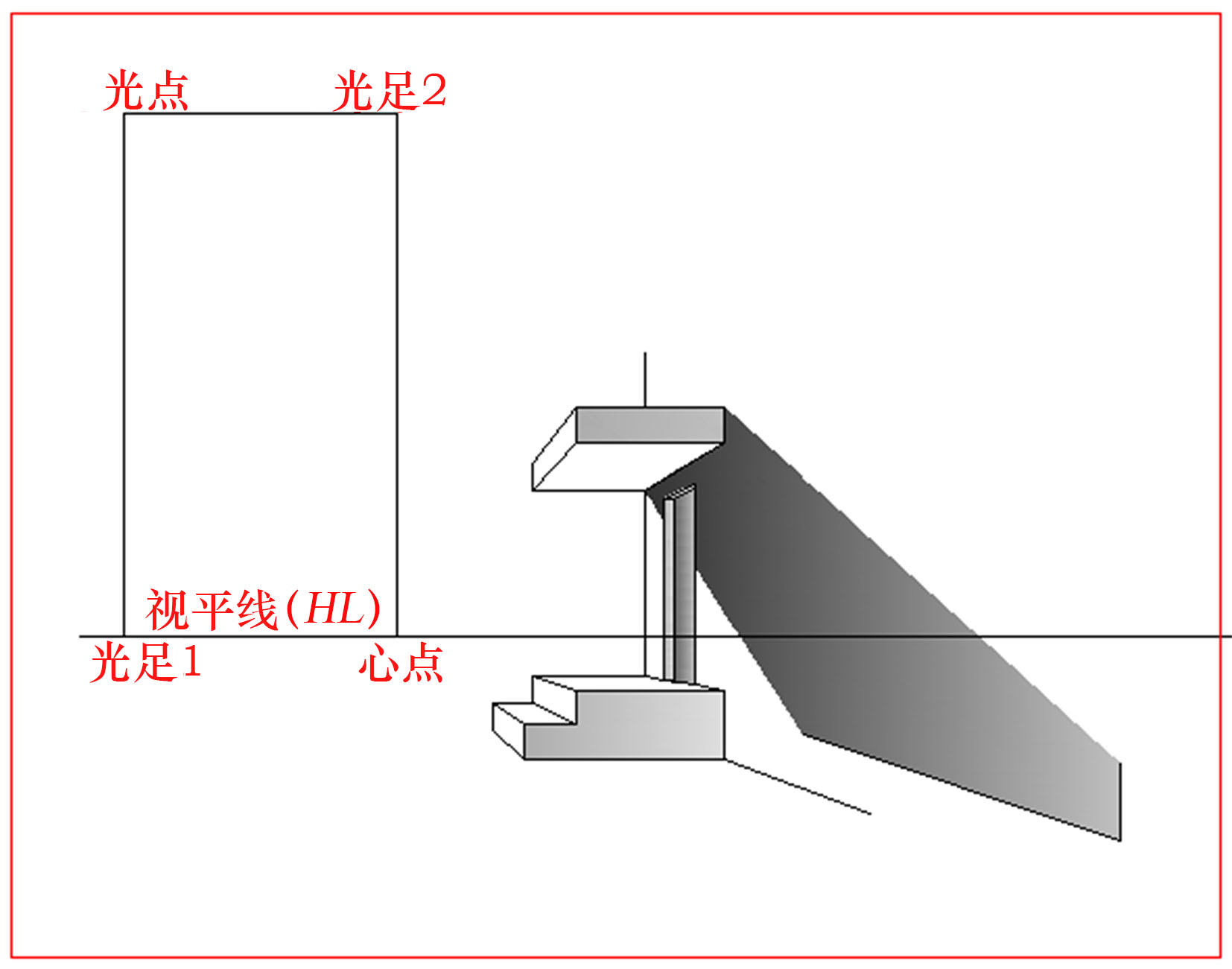

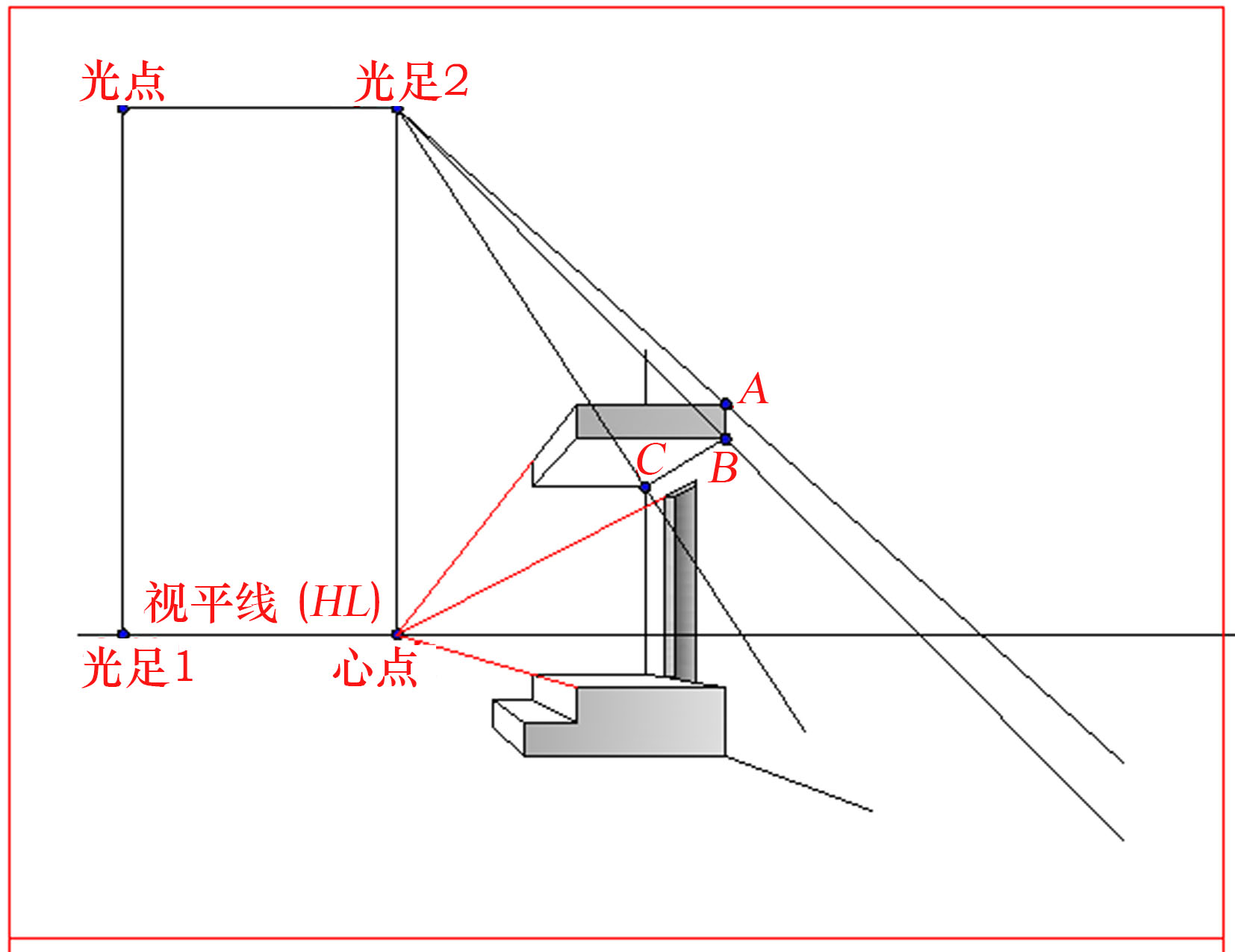

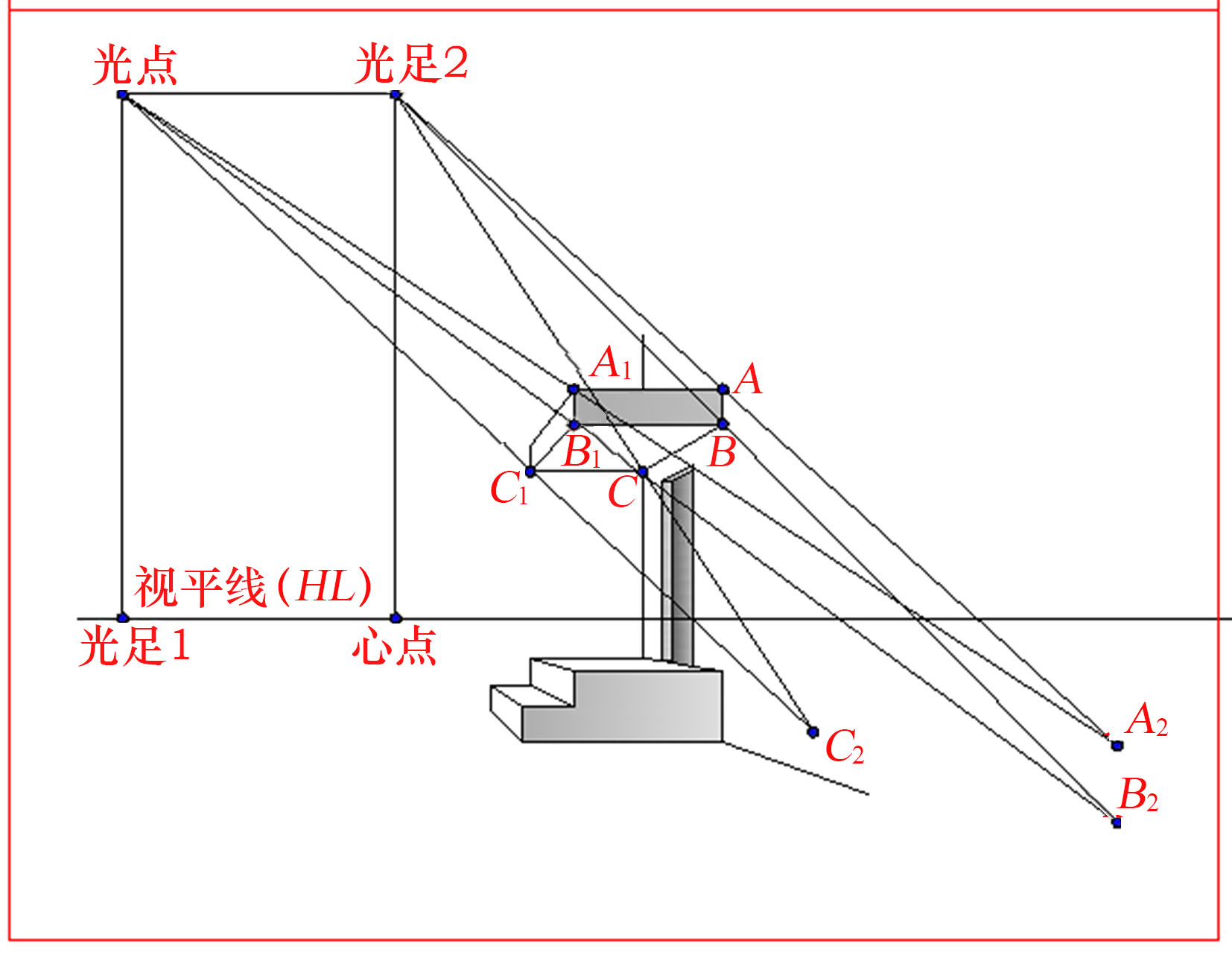

1.通过平行透视关系和长方体的结构特点，找出心点、视平线的位置。过光点向下作垂直线，交视平线于光足1；再过光点向右作水平线，过心点向上作垂直线，两条线相交得光足2。将光足2分别连于A、B、C三点，并作延长线。（图6-27）
图 6-27 第1步（5）

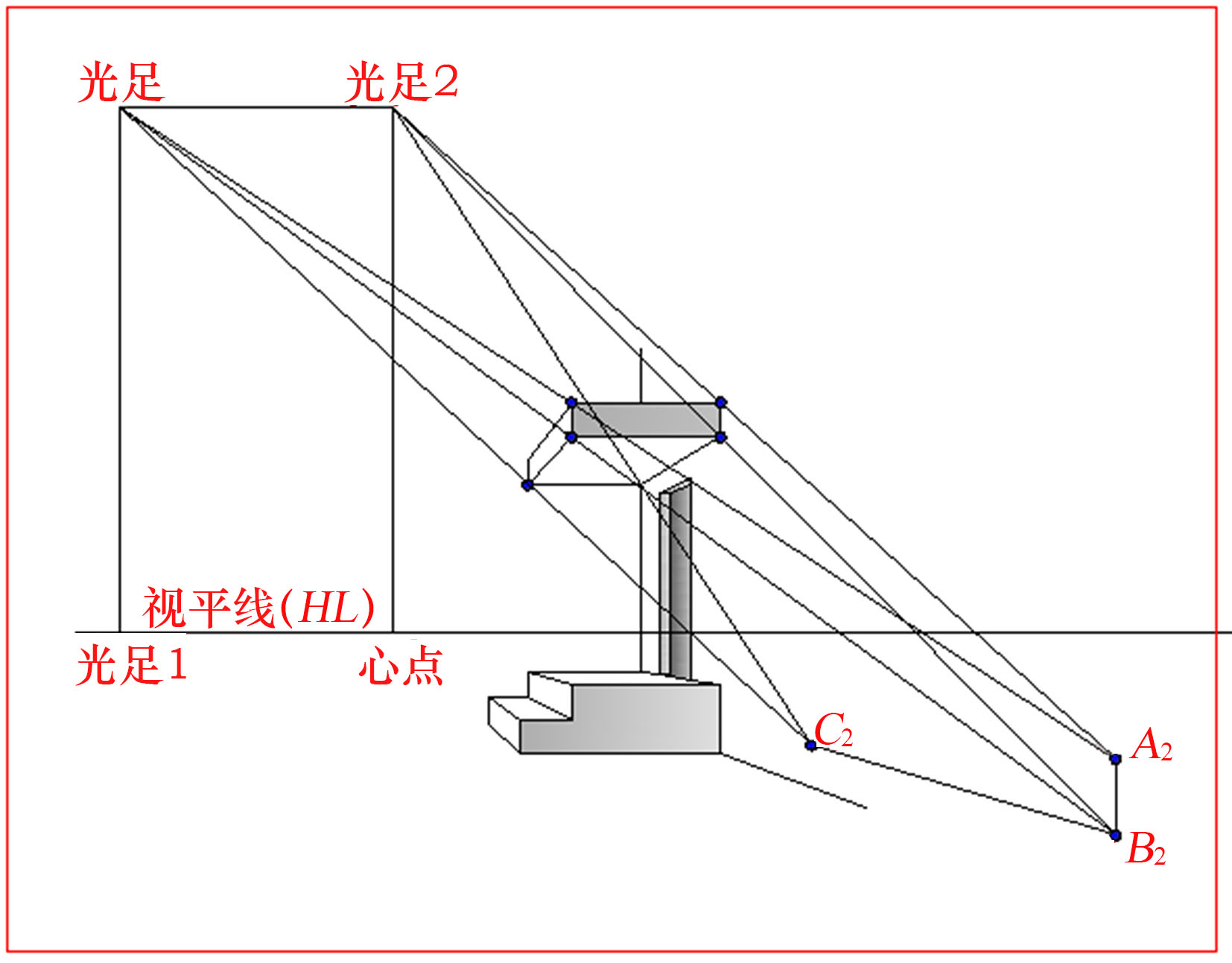

2.将光点分别连于长方体上的A1、B1、C1三个点，与光足分别连于A、B、C三个点的延长线相交，得A2、B2、C2
三个点。（图6-28）
图 6-28 第2步（5）
3.连接A2、B2、C2三个点。A2、B2、C2就是屋檐的影子外轮廓线。（图6-29）
图 6-29 第3步（5）

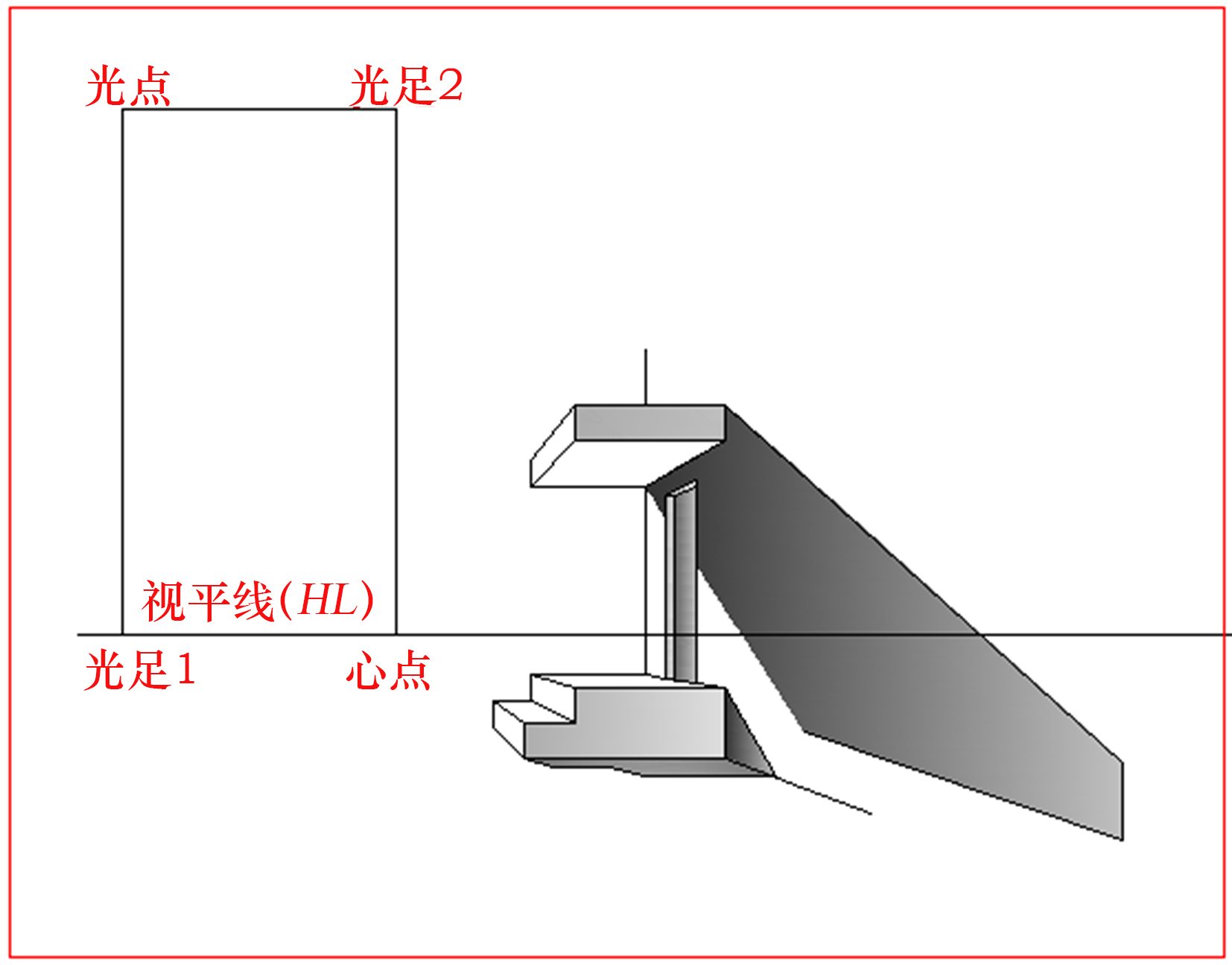

4.填充颜色，去掉多余的点和辅助线，如图6-30所示。
图 6-30 第4步（5）
5.将光足2连于A点，并作延长线，交墙角线于E点。再将光点分别连于B、C、D三个点，并作延长线。（图6-31）
图 6-31 第5步（5）

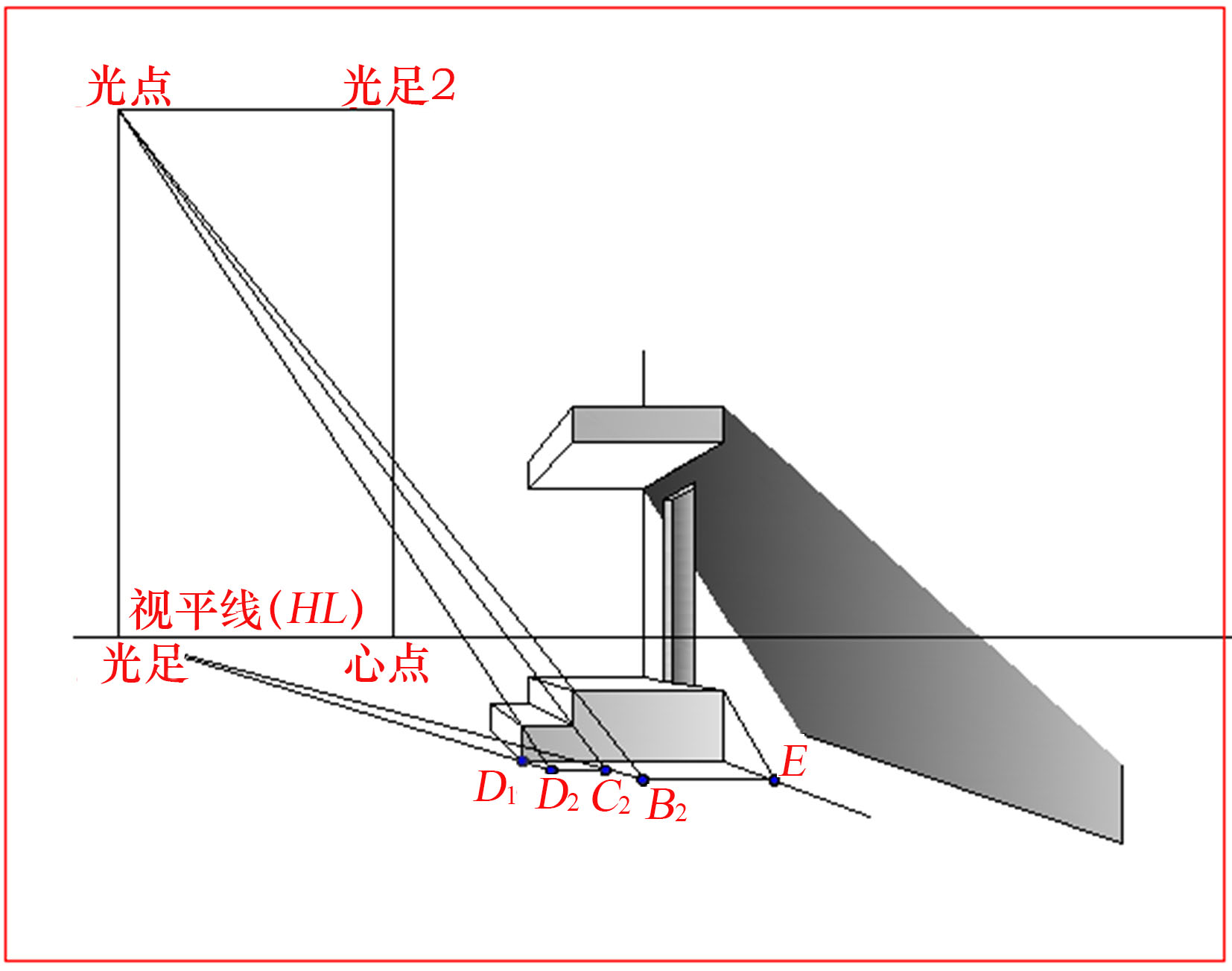

6.向下延长线段BC，交台阶底部，得F点。将光足1分别连于D1和F点，并作延长线，交光点分别过B、C、D三个点的延长线上，得B2、C2、D2三个点。（图6-32）
图 6-32 第6步（1）
7.连接D1、D2、B2、C2、E点组成的图形就是台阶影子的轮廓。（图6-33）
图 6-33 第7步（1）
8.填充颜色，去掉辅助线，如图6-34所示。
图 6-34 第8步（1）
四、太阳光照在门和窗户（室内）上产生影子的做法

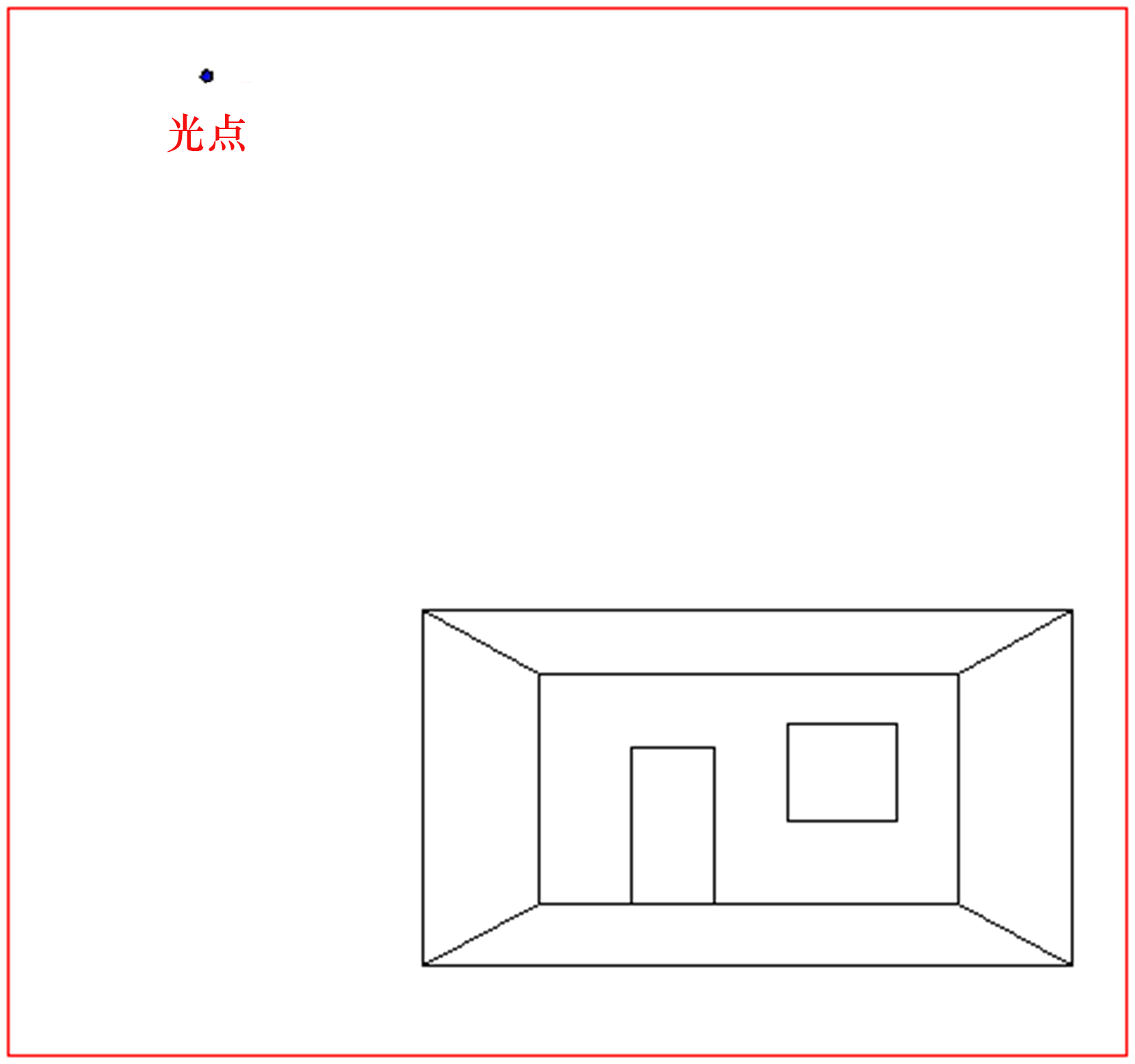

题：已知光点的位置和室内布局，求室内的阴影。（图6-35）

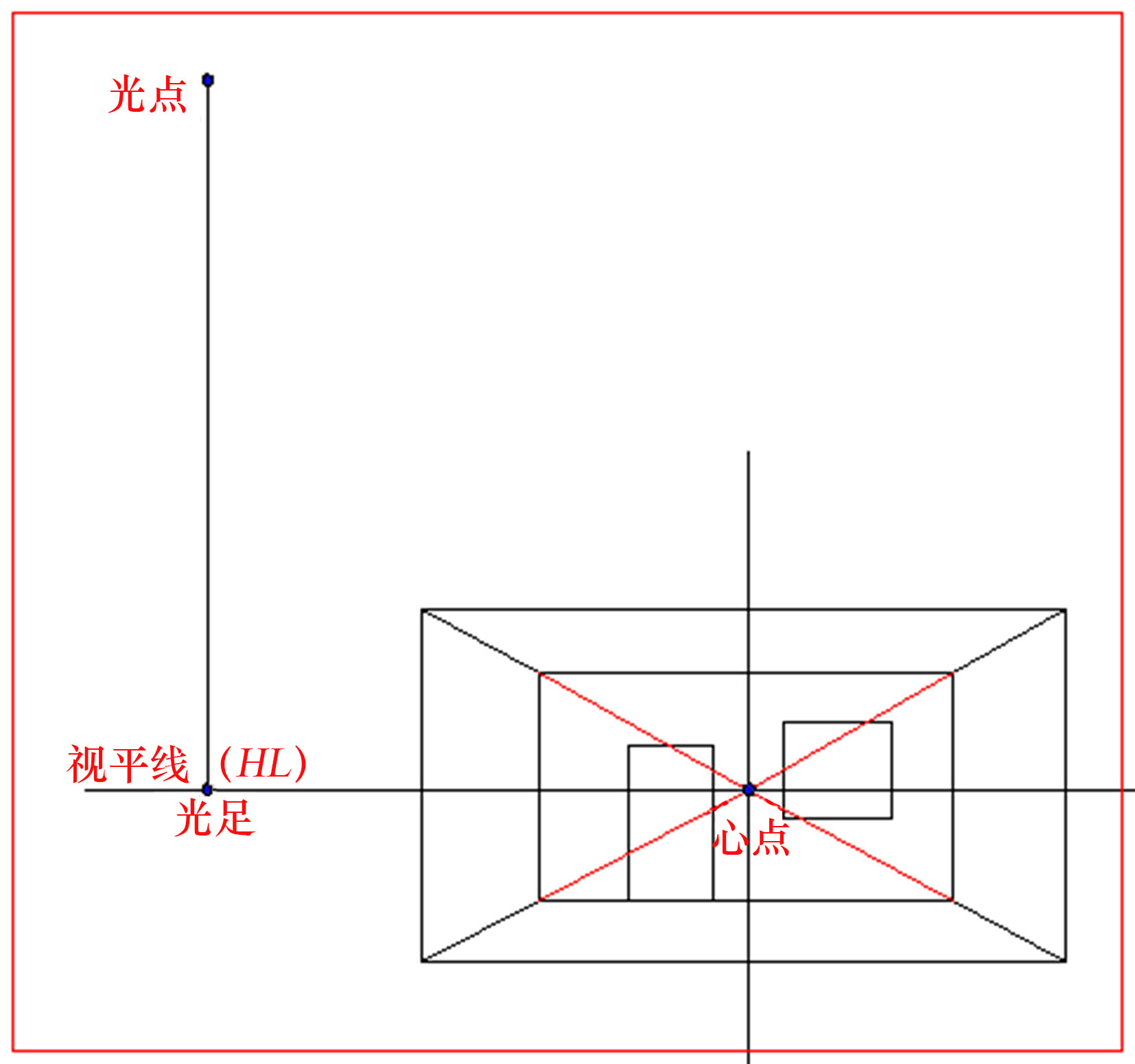

1.通过平行透视关系和长方体的结构特点，找出心点、视平线的位置。过光点向下作垂直线，交视平线于光足1。
（图6-36）

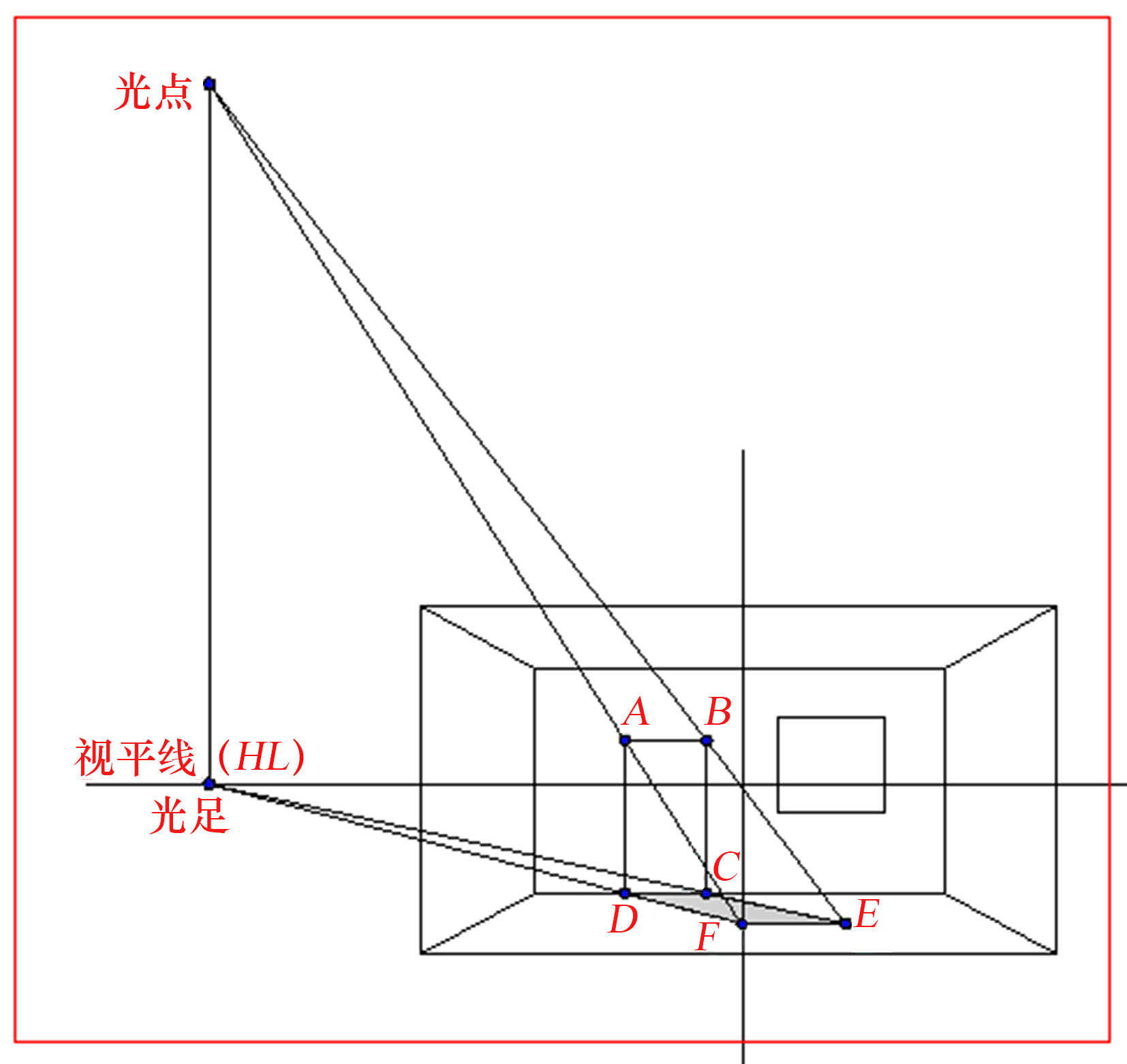

2.将光点分别连于A、B两点，并作延长线。将光足1分别连于C、D两点，并作延长线，四条延长线相交于E、F两点。CDFE就是门的影子轮廓。（图6-37）
图 6-35 光点的位置和室内布局
图 6-36 第1步（5）
图 6-37 第2步（5）

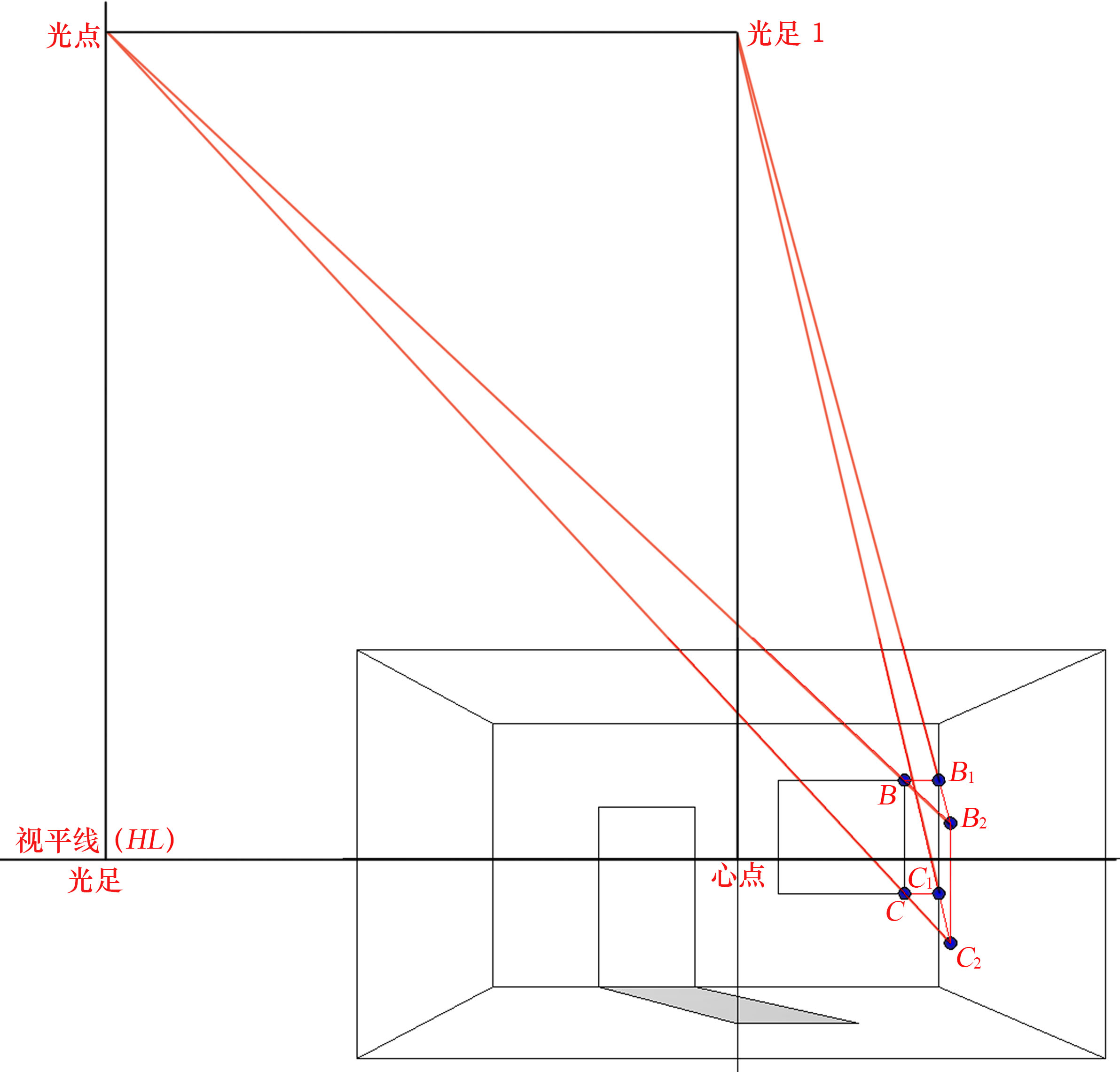

3.去掉多余的点和辅助线。过心点向上作垂直线，过光点向右作水平线，两线交点得光足2。过窗户的B、C两点分别作水平线，交墙角线于B1、C1两点；将光足2分别连向B1、C1两点，并作延长线；将光点1分别连向B、C两点，并作延长线，四条线相交于B2、C2两点，连接B2和C2两点。（图6-38）
图 6-38 第3步（5）

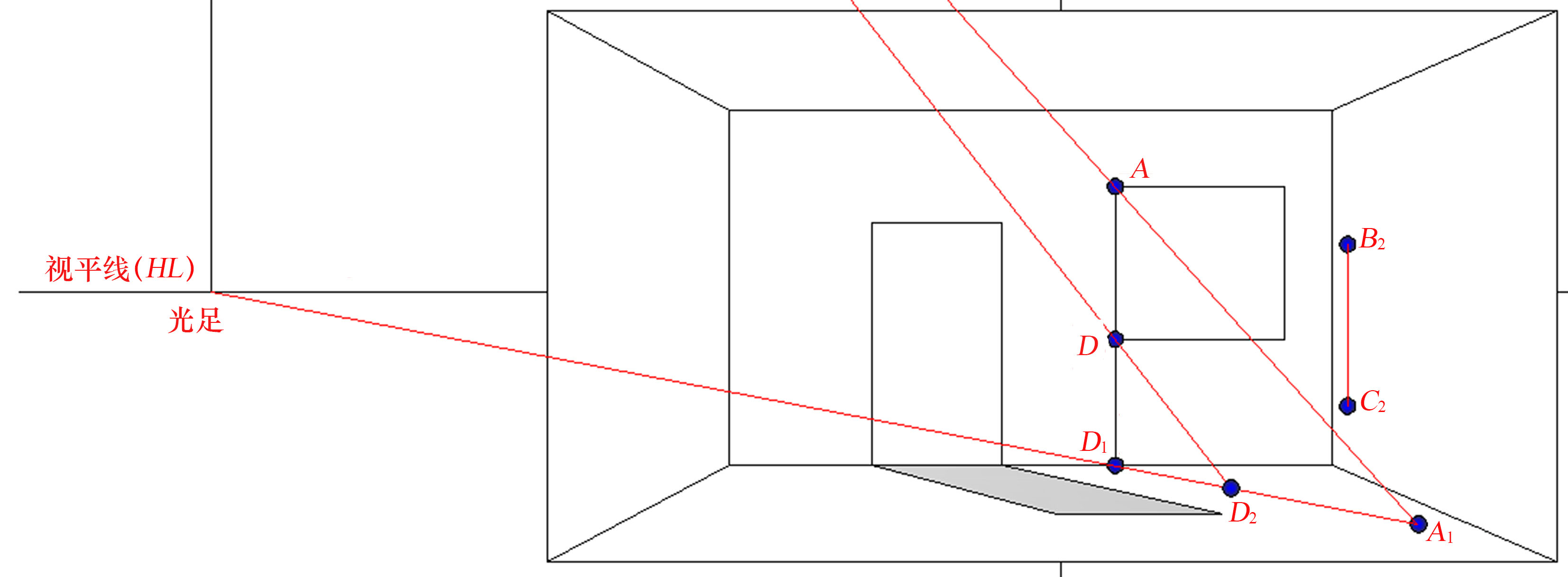

4.去掉多余的点和辅助线。过D点向下作垂直线，交墙角线于D1点；将光足1连向D1点并作延长线；将光点分别连向A、D两点并作延长线，交D1的延长线上，得D2、A1两点。（图6-39）
图 6-39 第4步（5）

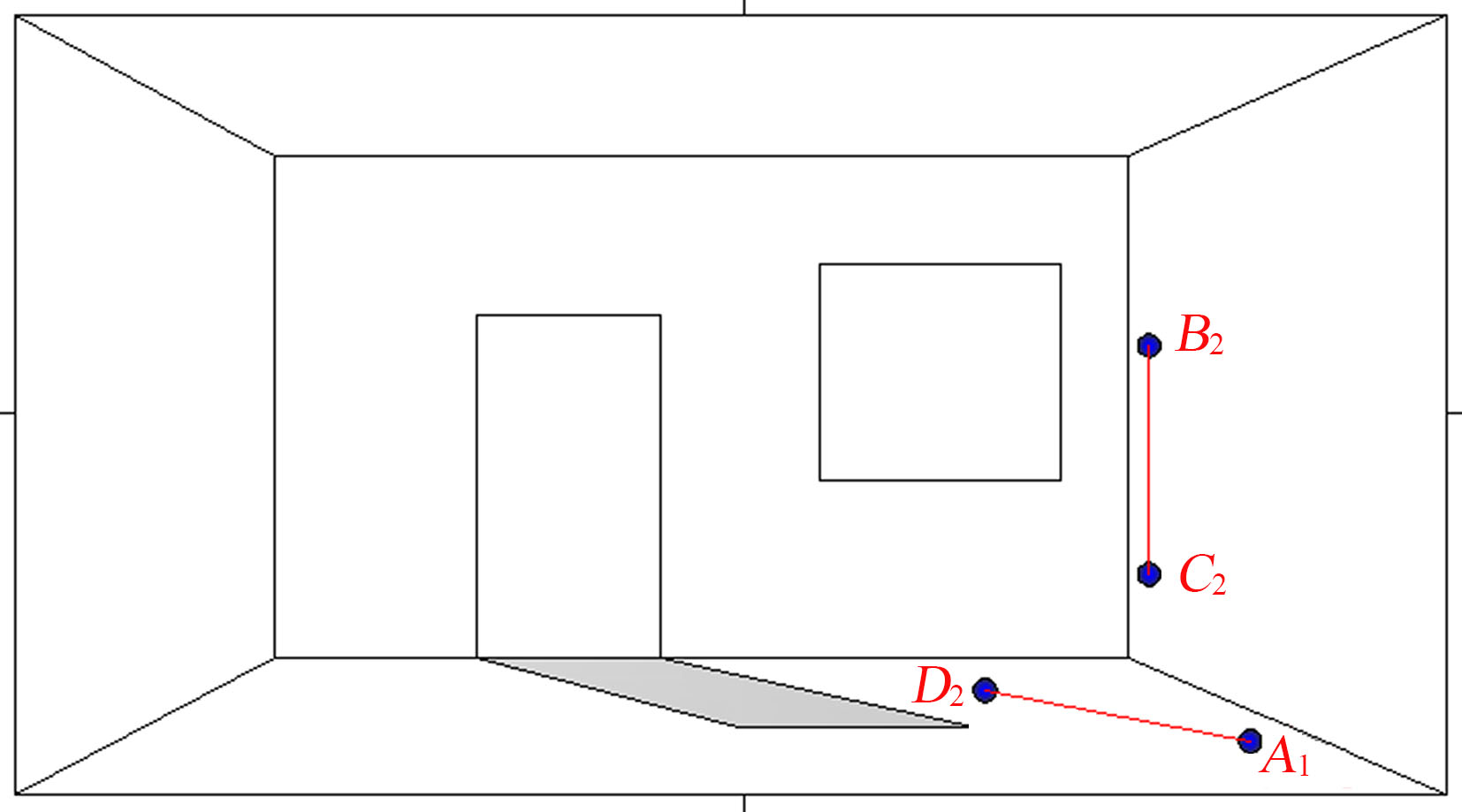

5.隐藏多余线段和符号，只留下线段B2C2和D2A1。（图6-40）

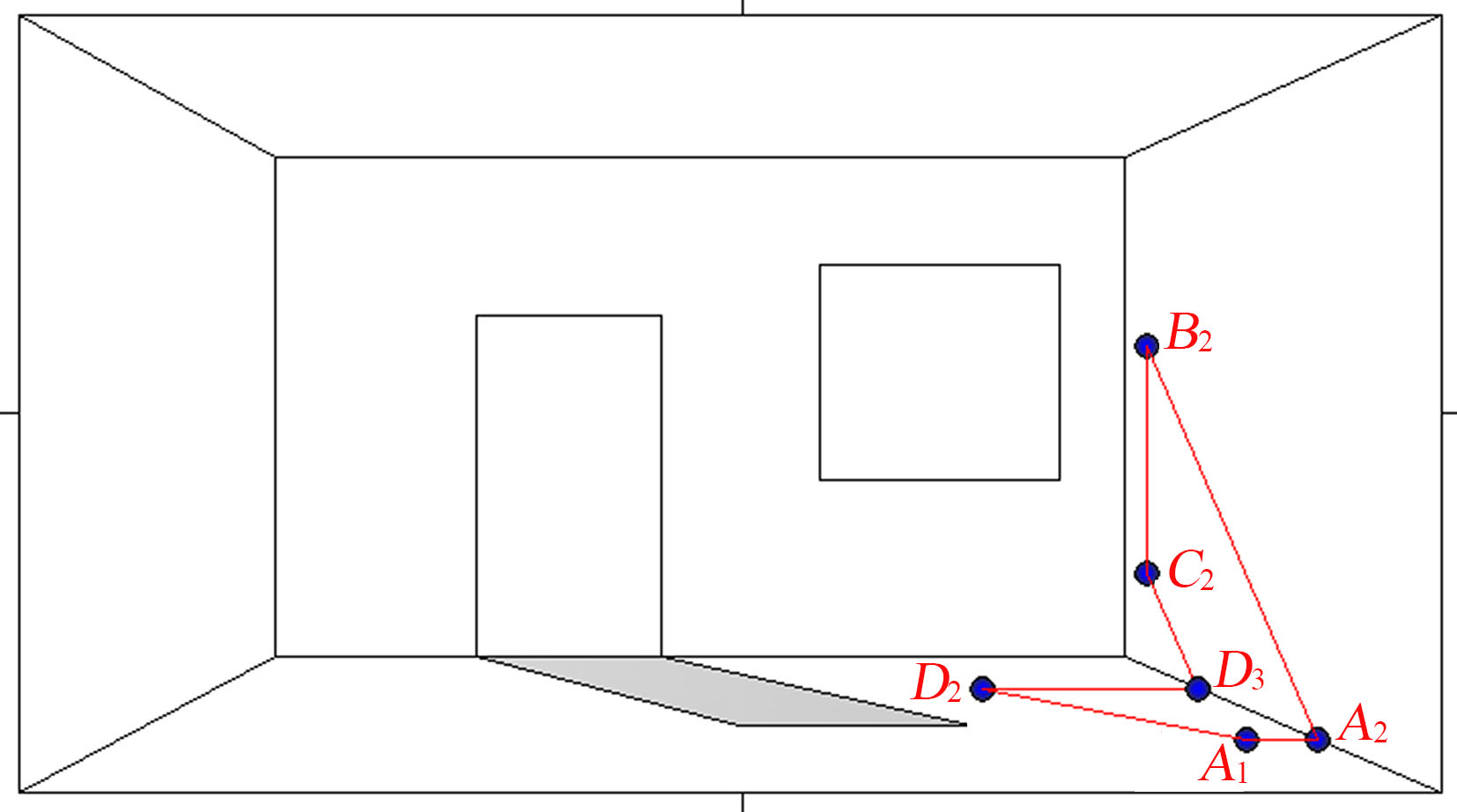

6.过D2、A1点分别向右作水平线，交墙角线于D3、A2两点；将C2点连于D3点，A2点连于B2点，组成的多边形C2D3D2A1A2B2为窗户影子的轮廓。（图6-41）
图 6-40 第5步（5）
图 6-41 第6步（2）

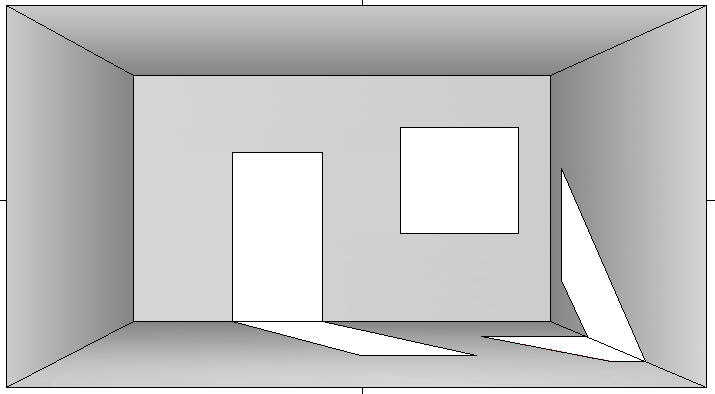

7.给窗户和门的影子上色，如图6-42所示，将室内影子翻转后得到真实效果，如图6-43所示。
图 6-42 给影子上色
图 6-43 翻转后的效果
