6.1 第一节 阴影透视的概念

不透光的物体，在光线照射下，物体表面直接受光部分称为阳面，背光部分称为阴面。阴面和阳面的分界线称为阴线，构成阴线的点称为阴点。因受光物体的遮挡，附近物体表面或环境出现阴影的部分称为影子或落影。影的轮廓线称为影线，构成影线的点称为影点，影所在的面称为受影面或投影面，阴面与受影面的交点称为阴足，阴面和影子合称为阴影。（图6-1）

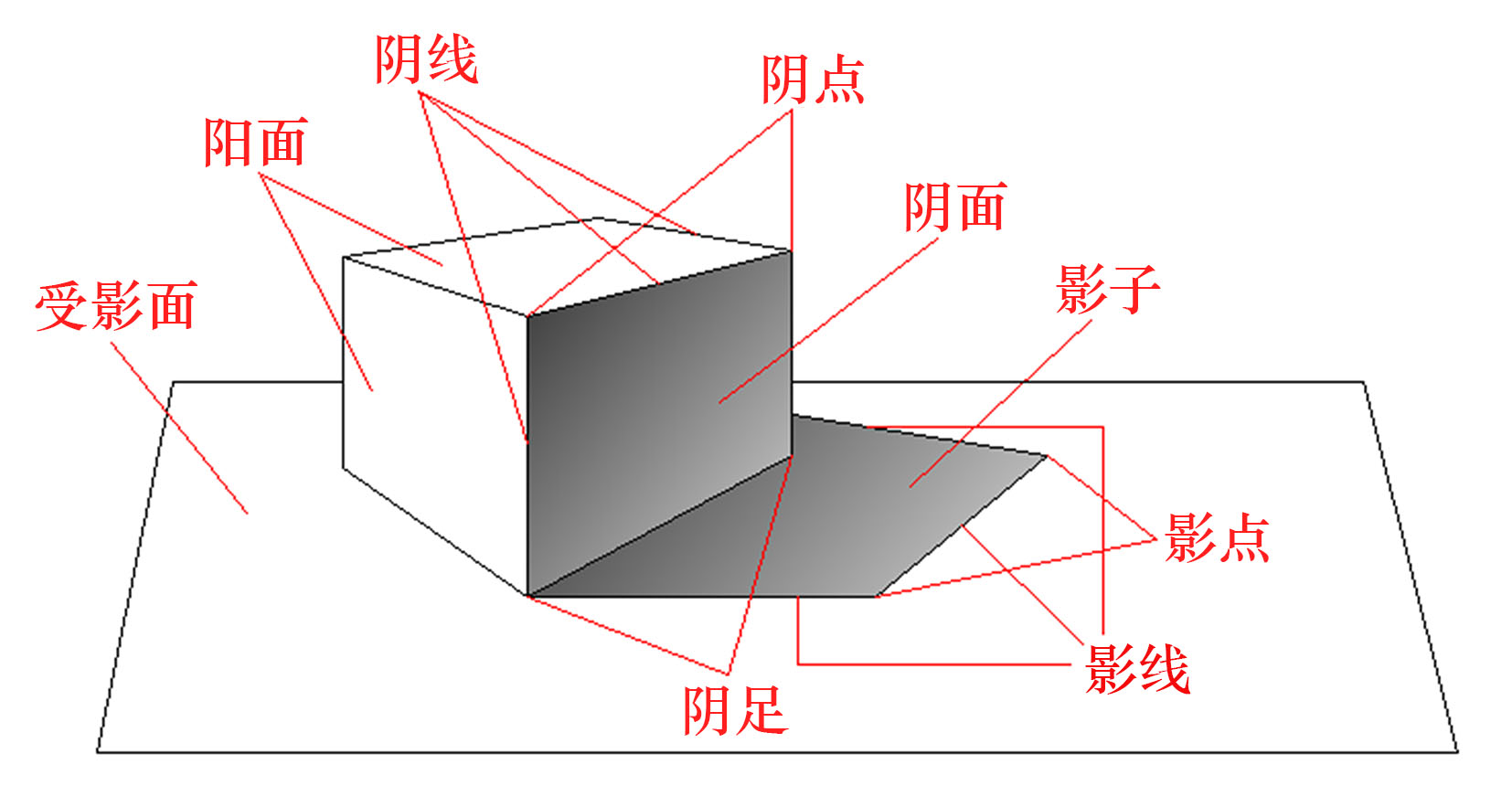

图 6-1 阴影透视图

绘制阴影可以更充分地表现物体的形状和空间关系，表现景物的立体感和空间感，烘托气氛，更具生动感。例如我们画几何形体时，加了阴影的几何形体看上去比未加阴影的更有立体感和空间感。

在透视图中绘制阴影我们常采用的光线为太阳光和灯光，以太阳光为主。
