1.7  第七节 透视图中的构图要素及要点

一、视点的选择

远近距离关系是透视关系中的主要矛盾，但是，从透视关系的各种问题来看，起决定性作用的是视点。因为视点是投影的中心，它与画面和基面构成透视关系的基础，联系着心点、视平线、视中线和视垂线（正中线）等。视点移动，带动物体与画面关系及整个透视图像的变化，起着统一透视关系的作用，是透视问题的核心。因此，作透视图，应首先选择好视点，而视点的选择主要是视位（视点角度、投影角度）和视向的选择。

1.要选择最佳的视点位置（投影角度）。一件产品、一幢建筑或一处室内环境，由于视点位置不同可产生不同的透视图像。作室内外环境透视图时，注意心点（主点）不要放在画面中心，以避免构图呆板；作产品设计或建筑外观设计透视图时，应注意产品和建筑的空间位置、方向和角度变化，选择能体现产品和建筑特点及设计意图的角度。（图1-73）

2.注意视向的选择。视向是视线的方向（投影的方向），即视中线的方向。视向主要分平视、仰视、俯视三种。在仰视中有正仰视和斜仰视，俯视中有正俯视和斜俯视。仰视与俯视这两种投影方向，都是视平线离开地平线，视中线与基面（地面）有一定角度。仰视时地平线在画面下方，俯视时地平线在画面上方。同时，由于视中线的变化使空间物体产生倾斜状态。表现这种透视关系，应注意视向角度（仰、俯视角度）的选择。如作高层建筑透视图时，应选用视线（仰视、俯视）角度大的构图；作室内空间布置或小区建筑规划设计图时，可选用俯视角度大的轴测投影图法来表现。（图1-74）

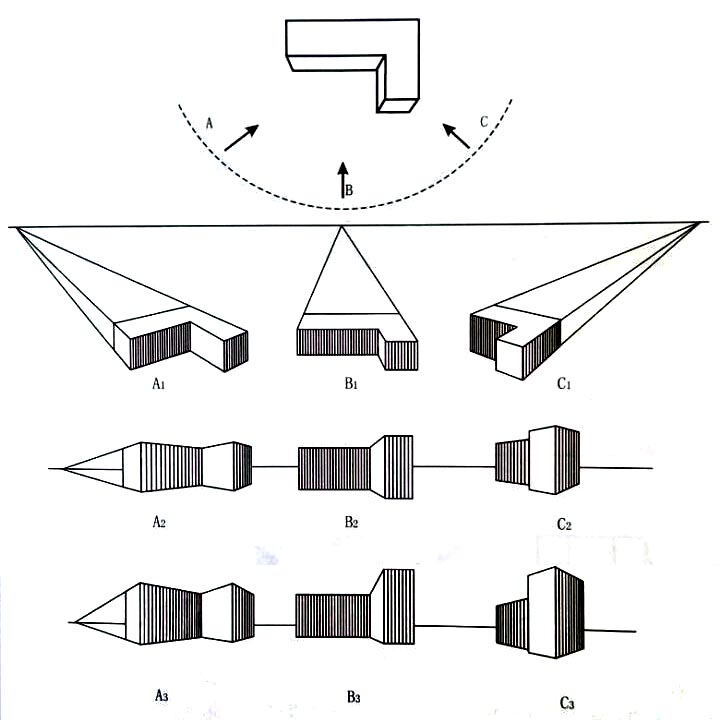

图 1-73 不同位置的视点所呈现出的建筑透视图像

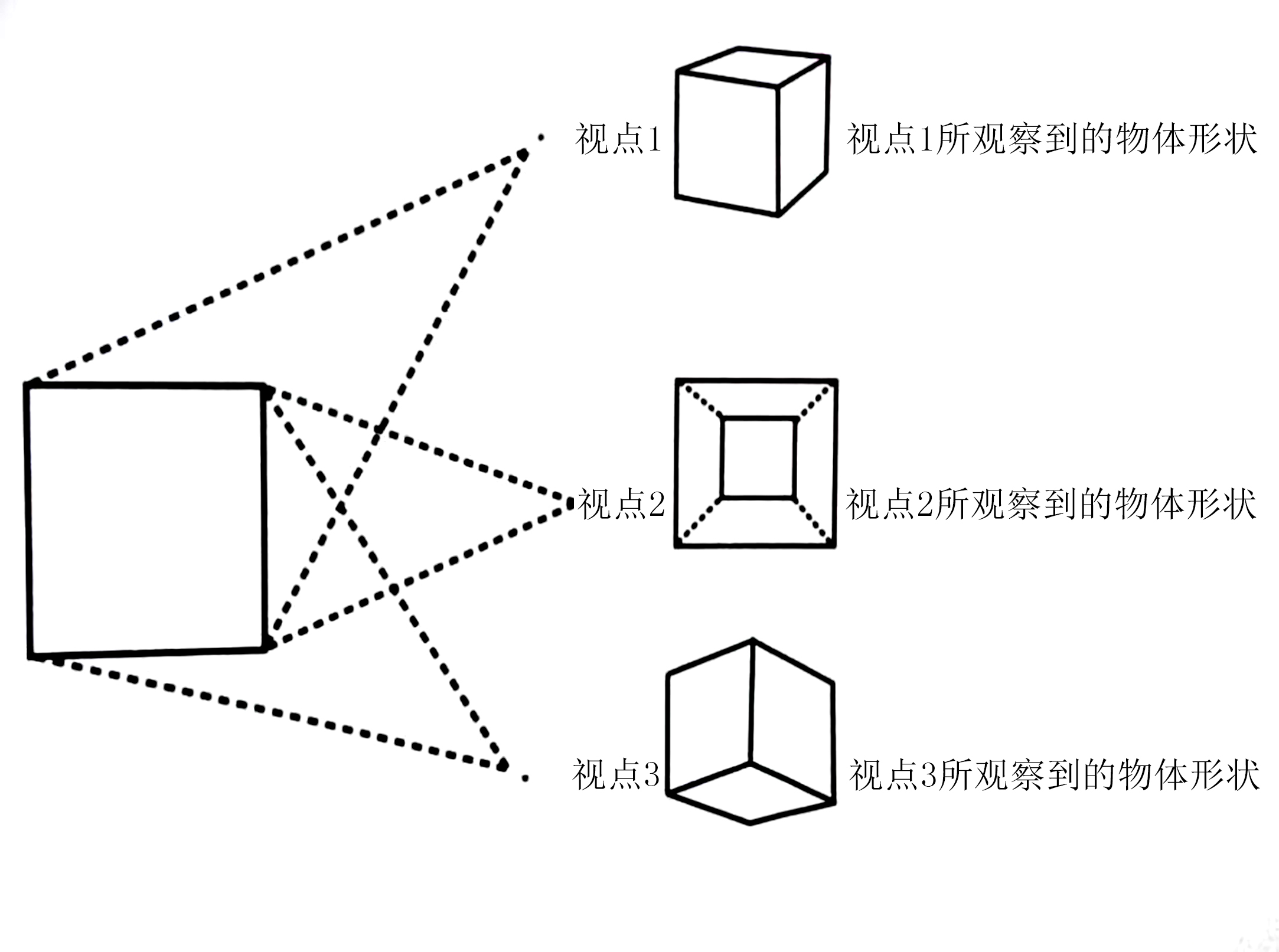

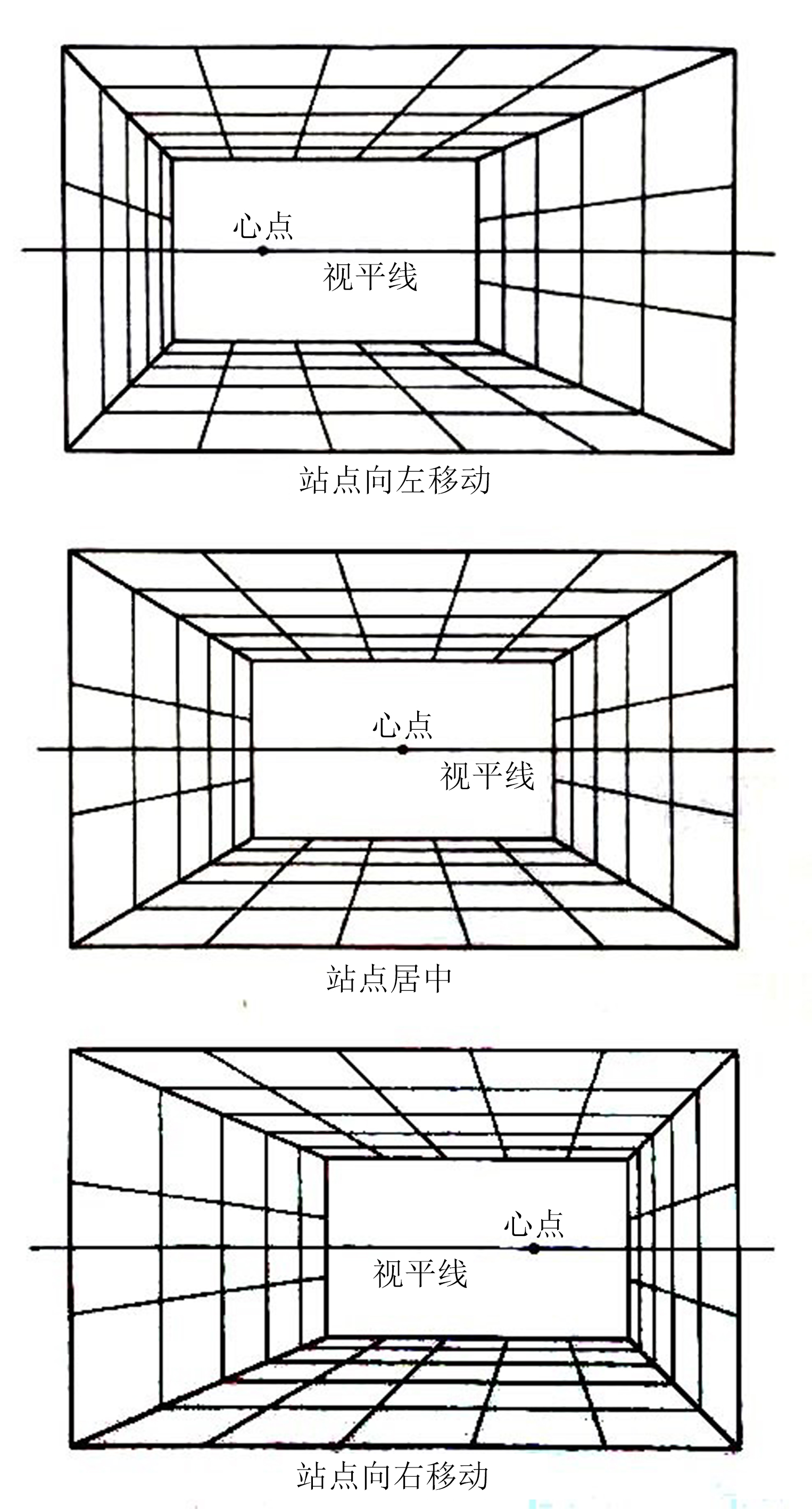

                                                    图 1-74 不同位置的视点所呈现出的空间透视图像

二、视高的选择（视平线的选择）

视平线在透视画面上标志着视点的高低，即视高。它是透视坐标的一条基准线，也是透视作图中的基本线之一，在透视图中具有不可替代的作用。谈视平线的选择，首先要了解视平线的作用。

1.视平线是衡量上下物品（直线）消失变化的准绳，如位于视平线上方的水平直线向下消失于视平线，位于视平线下方的水平直线向上消失于视平线。

2.视平线的高低与物体的大小相关联。如同样高度的矩形，由于视平线高度不同，而形成不同的透视变化效果。视平线高，矩形显得矮小；视平线低，矩形显得高大。（图1-75）

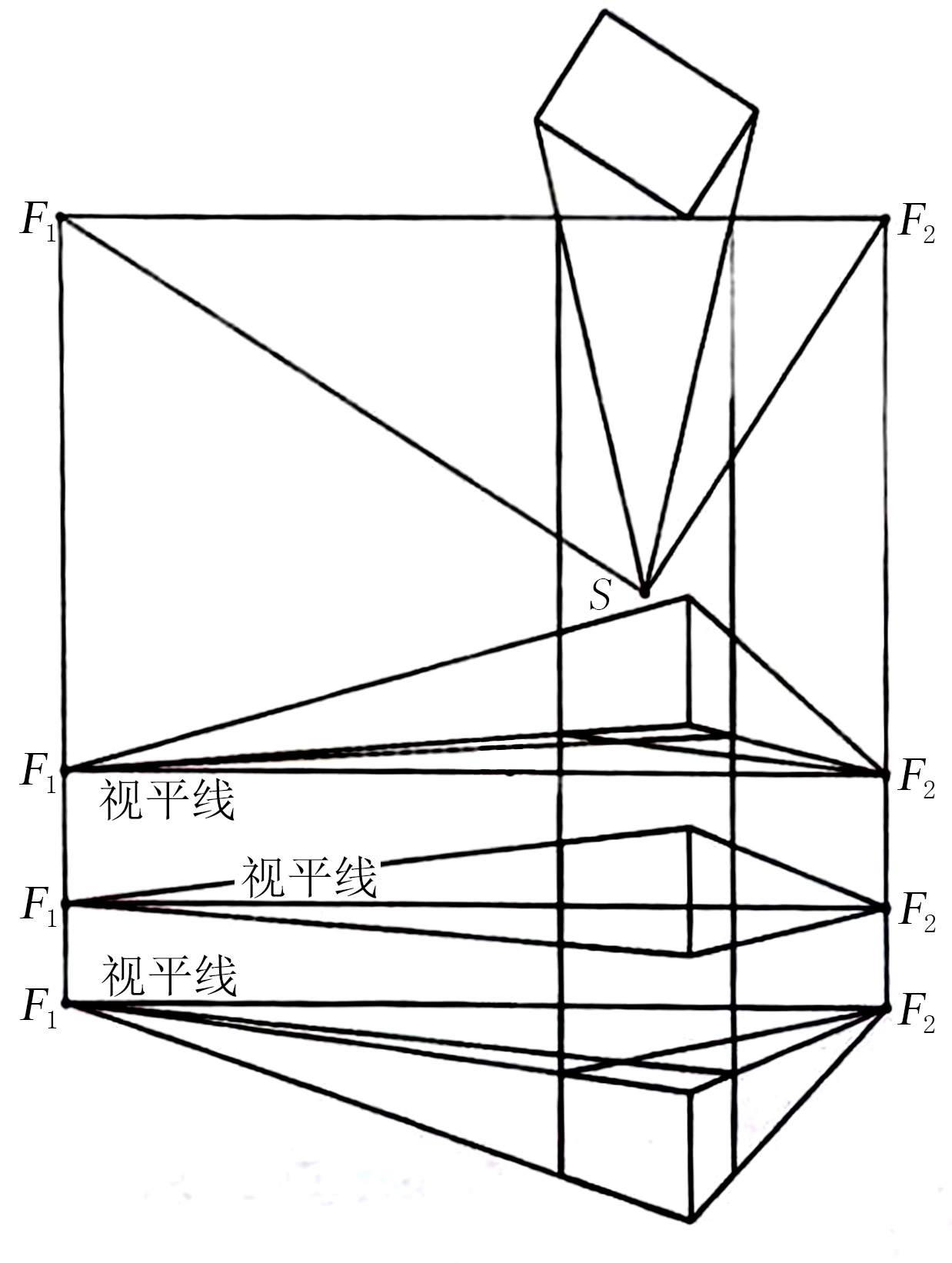

图 1-75 不同视点所看物品的样子

3.视平线是上下物体形状变化的分割线，如位于视平线上方的矩形，可见其底面；位于视平线下方的矩形，可见其顶面。当矩形的顶面或底面离视平线越近时，其面越窄：反之，离视平线越远，其面越宽。当矩形的顶面或底面与视平线一致时，则变成一条直线。（图1-76）

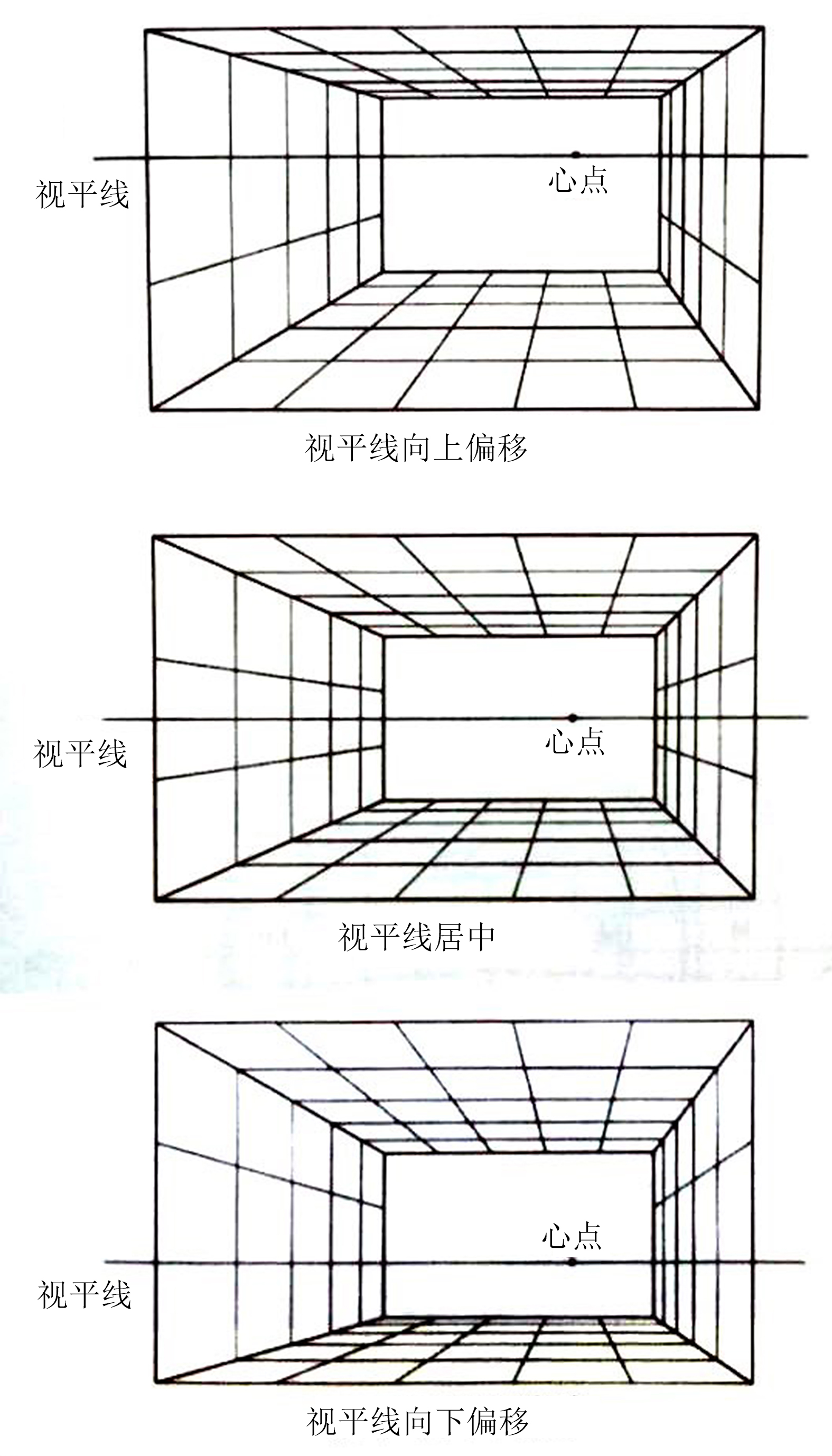

                                                                 图 1-76 不同视点所看物品的样子

视平线决定着空间物体形状的透视变化，如何选择视平线是透视构图的首要问题，一条视平线虽然简单，但是一旦在画面上定下来，就会产生透视构图效果的变化，所以在作透视图之前要认真考虑。正确选择视平线（视高），首先应根据设计要求确定视平线在画面上的位置。如要表现一幅室内家具透视图，为了能全面反映家具的布置效果，视平线就应放在房间的上半部，即画面的上半部，如要表现以室内墙面与天棚为主的透视图时，视平线就应放低一些，可放在画面的下半部。其次，常用的视平线，如表现视平视下的透视图，一般要根据人体的正常高度来确定视平线的高度。

三、视距、视域、视角的选择

1.视距与物体透视变化的关系

视距决定物体形状的透视变化。一定的视距形成一定的物体形状，一定的物体形反映一定的视距，这是物体透视变化的基本规律。

（1）同一基面上的方形平面，距离越远，其面越窄，形状也各不相同。

（2）距离越近的方形物体，其前后的透视差度越大；距离越远的方形物体，其前后的透视差度越小。另外，两个物体形状也不相同。

（3）视距越远，物体透视的两个消失点离心点越远，视距越近，消失点离心点越近。（图1-77）

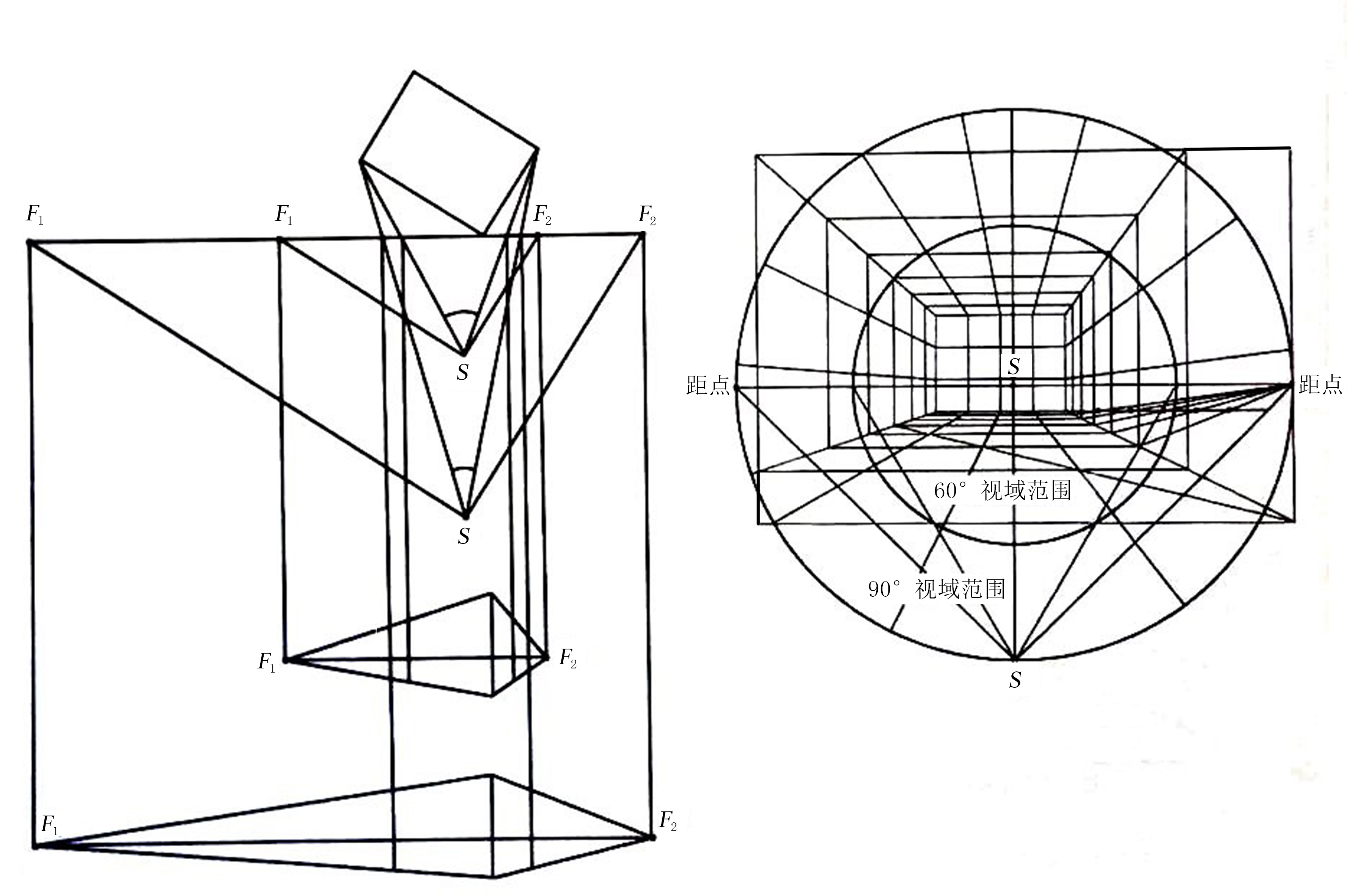

图 1-77 视点、视距、视域的关系图

（4）在视觉上，近视距的物体立体感强，透视变形大，视觉紧张；远视距的物体立体感弱，透视变形小，视觉缓和。因此，作透视图时，必须根据视距来表现物体形状的透视变化。

2.视距、视域、视角的选择方法

人眼观看景物，视域比较宽广，其水平视角可达140°，垂直视角为110°。但这个宽广的视域，人眼并不能全部看得清楚，只有靠近视中线（视中线）的较小部分才能看得清楚，其范围为水平视角54°，垂直视角28°。这个看得最清楚的部分叫“清晰视域”，看得不清楚的部分叫“模糊视域”。

人眼观看景物时，视距、视角和物体是一个相互联系的统一过程，三者构成一定的比例关系。视距越长，视角则越小，视距越短，视角则越大。

正确地选择和确定视角和视距是作好透视图的前提。因此作图时：

（1）要根据设计要求和表现的需要选择视距。

（2）要根据画面的宽度（物体的大小）来确定视距。原则是，所确定的视距长度必须在画面宽度的1倍以上，不能小于1倍，视角应在60°以内，不得大于60°。以上述规定为基准来选择所需要的视距，可选用画面宽度的1倍、1.5倍、2倍等不同长度的视距。（图1-78）

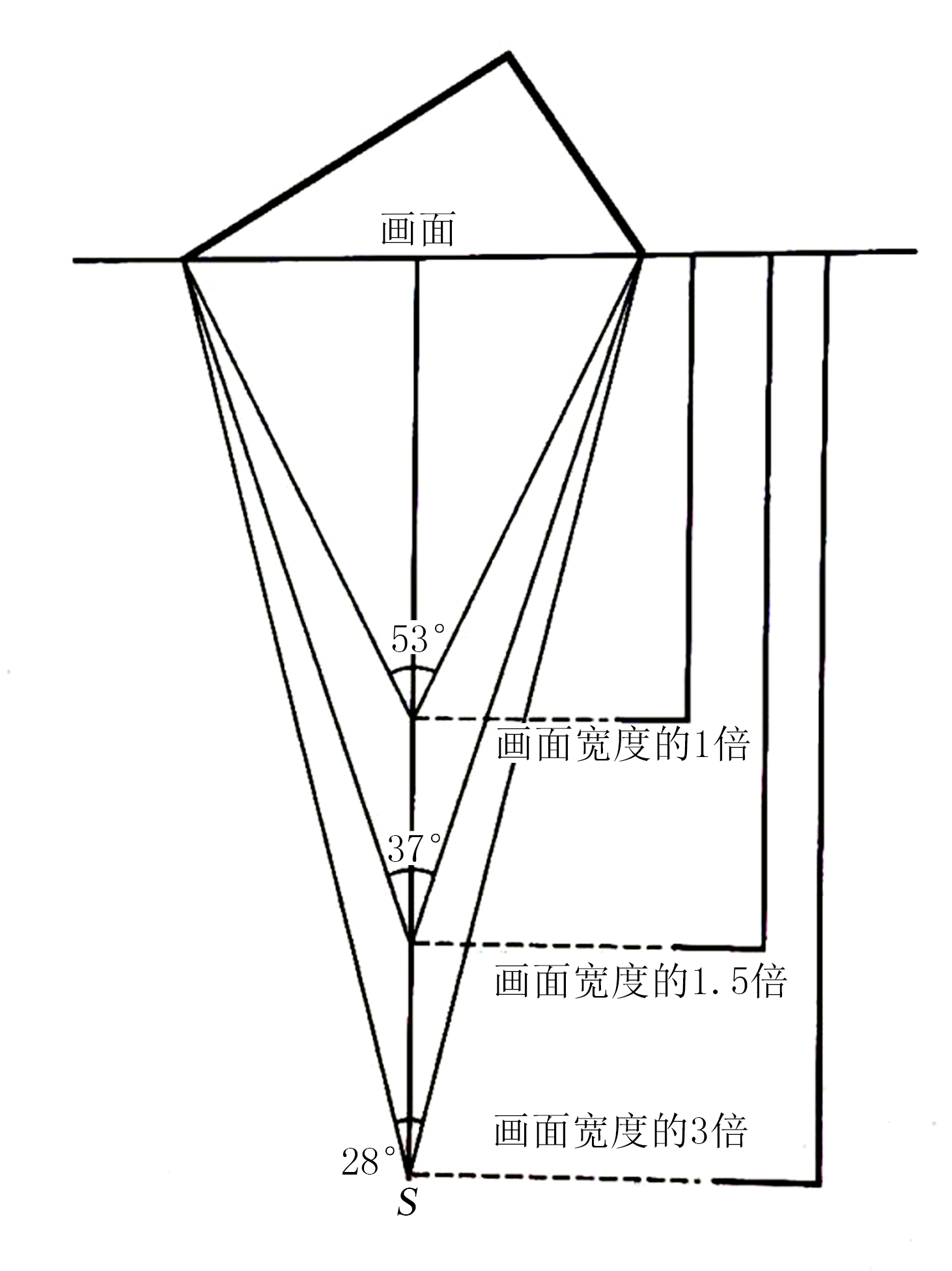

图 1-78 视距长度与视域的关系

（3）制作透视图，—般常用的视距是1.5倍，视角选择以30°至40°为佳。透视图规定的视角虽为60°以内，但遇特殊情况，如作室内透视图，由于空间关系，视角可稍大于60°（画面透视稍有变形）。（图1-79）

（4）选择视角和视距，不仅要根据画面的宽窄，还要从不同物体的实际出发来选择。

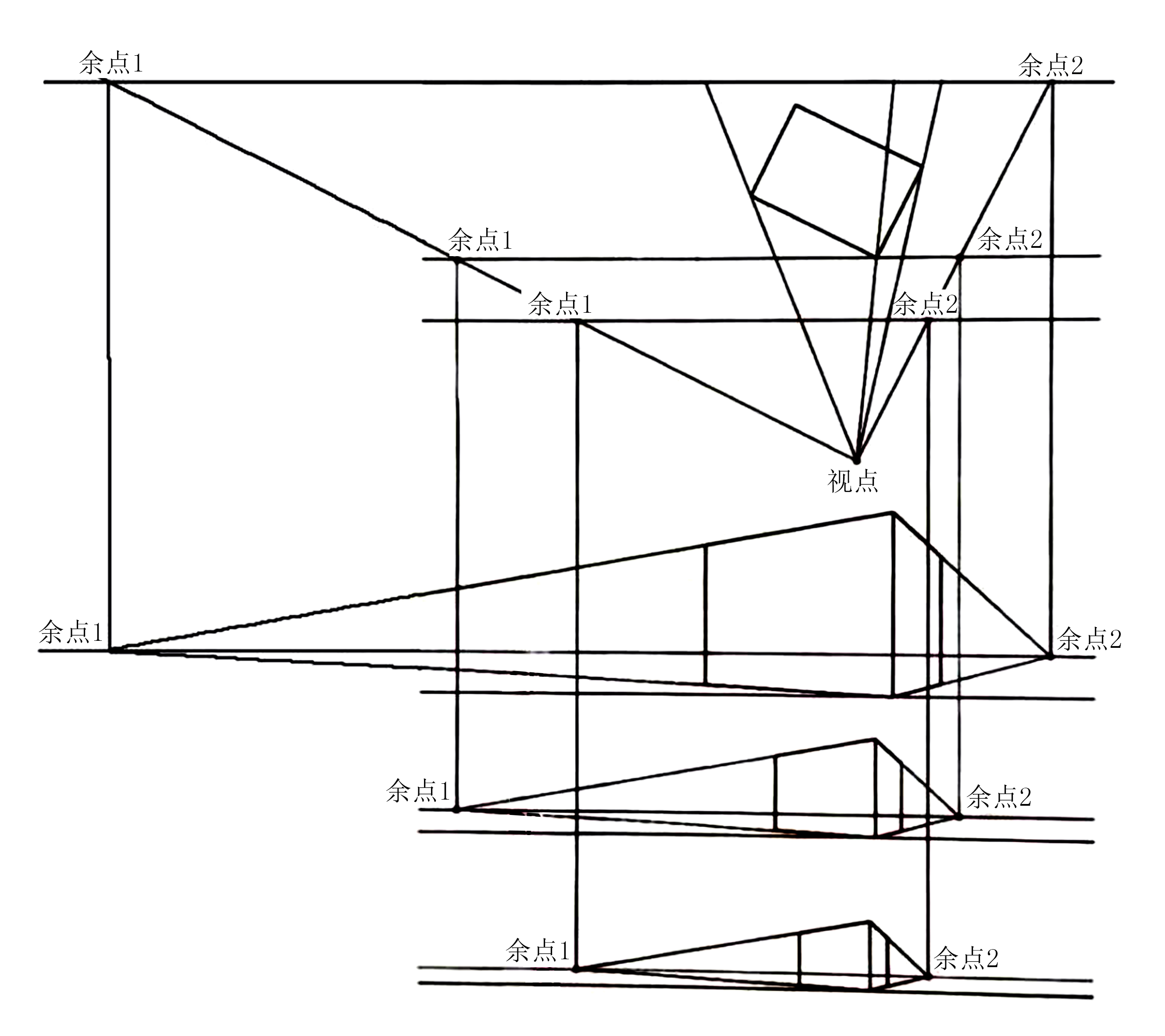

                                                        图 1-79 视距长度对透视图的影响

四、画面与对象的相对位置

视点与对象物体的位置不变，画面做平行的前后移动，其结构是透视图的放大与缩小的变化，为了方便作图，常把画面与对象物体平面的某一点或边线接触，这个点或边线在画面上反映真实大小。（图1-80）

当画面与视点位置保持不变，随着对象物体的不同角度变化，可绘制出各种侧重点不同的画面效果。当对象物体的主要立面与画面的夹角等于30°时，绘制出来的透视图主次分明，如果对象物体的主要立面与画面夹角等于45°，则绘制而成的透视图没有侧重点，画面呆板，因此，我们在选择物体角度时要考虑好透视图表现的侧重点。

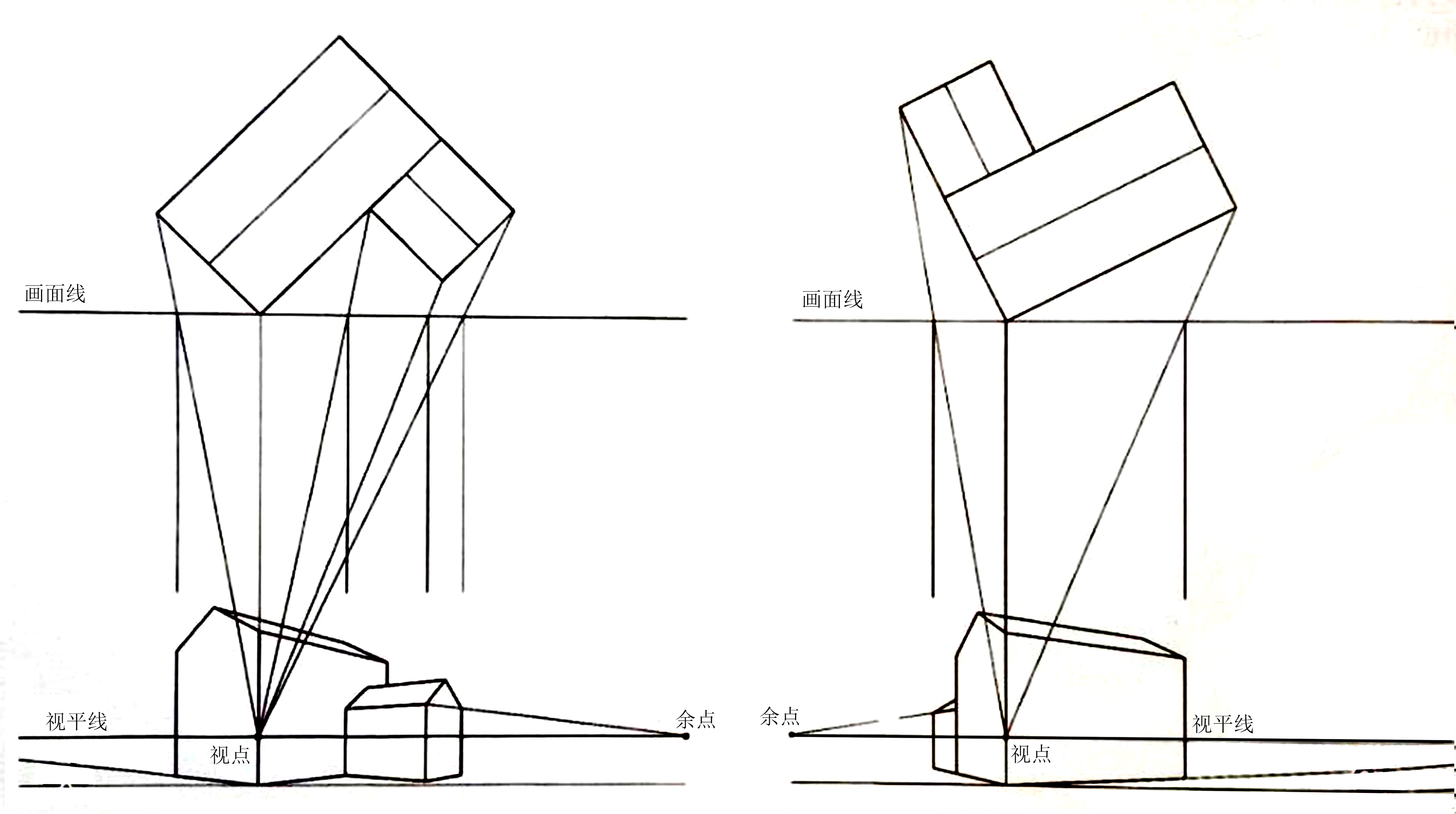

                                                                  图 1-80   画面线作图法
