1.6 第六节 透视中直线与面的变化规律

一、直线的方位及其透视规律

空间直线的位置与方向的变化是无穷的，利用画面（垂直面）和基面（水平面）来分析它们的空间位置与方向变化时，可

将其分为以下几类：

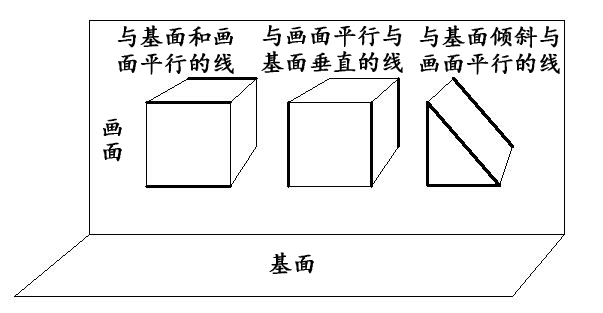

1.凡与画面平行的直线，其方向不变，不消失，不变形，此类直线有三种：一是与基面平行，与画面也平行的直线；二是与基面垂直，与画面平行的直线；三是与基面倾斜，与画面平行的直线。上述三种直线在透视空间的上下左右都不产生消失变化。（图1-58）

                                                    图 1-58 与画面平行的线

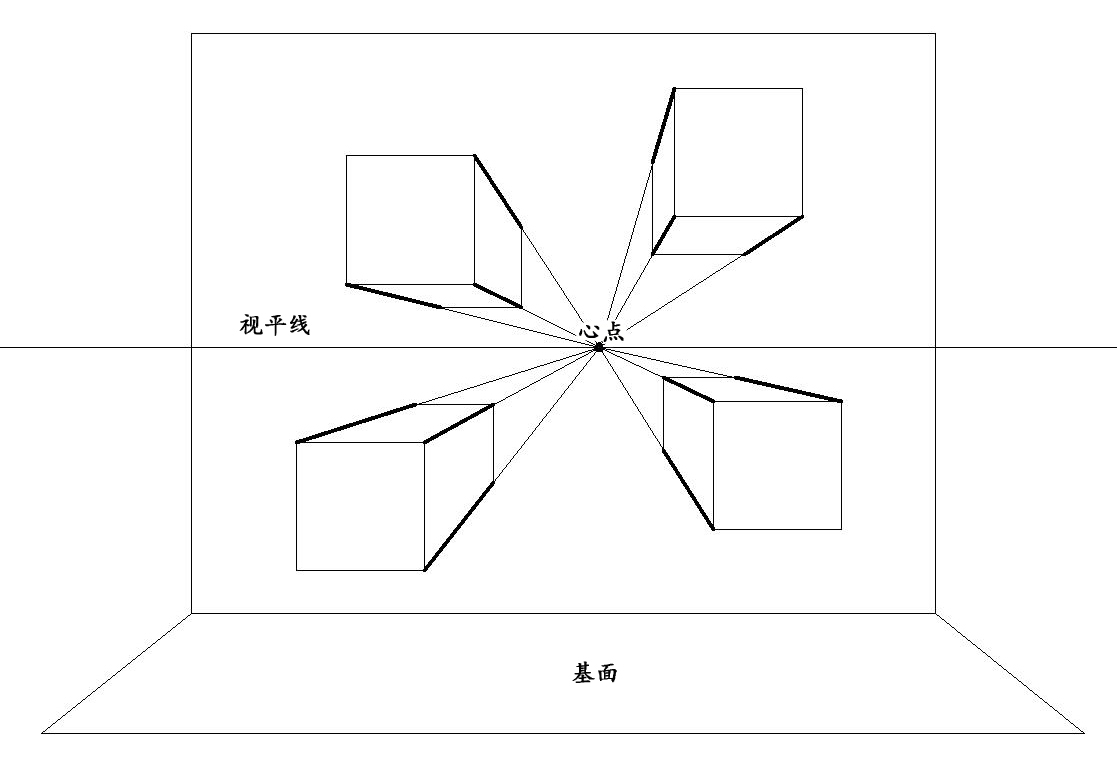

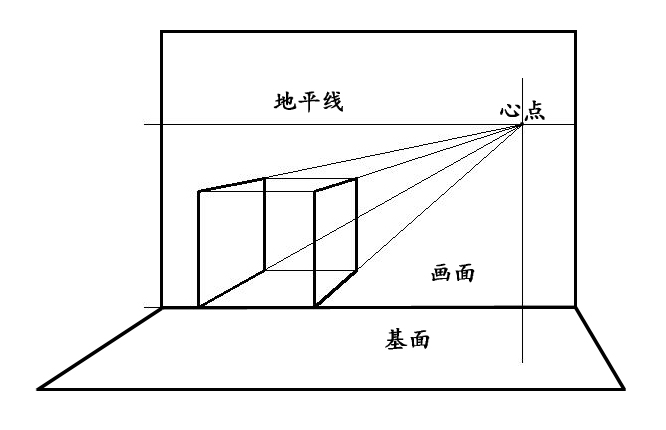

2.凡与基面平行、与画面成直角的线段，无论位于视平线的上下，还是视点的左右，必消失到心点。（图1-59）

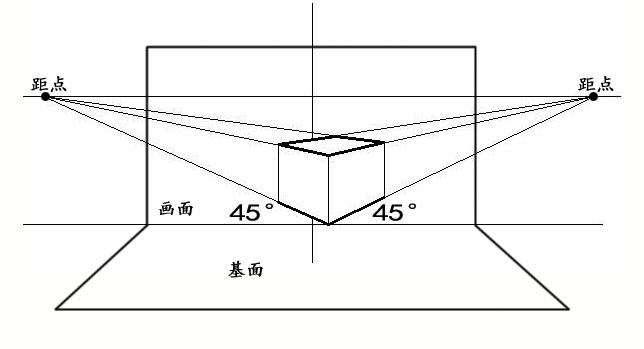

3.凡与基面平行、与画面倾斜45°的直线，必消失到距点上（距点位于距离圈上）。（图1-60）

图 1-59 与画面垂直的线

                                                                图 1-60 与画面呈45°的线

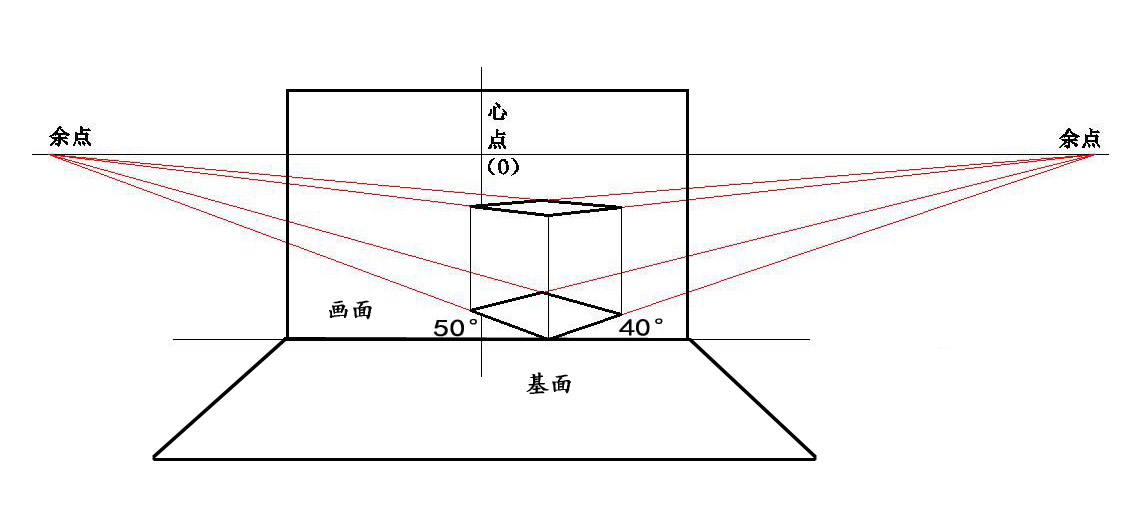

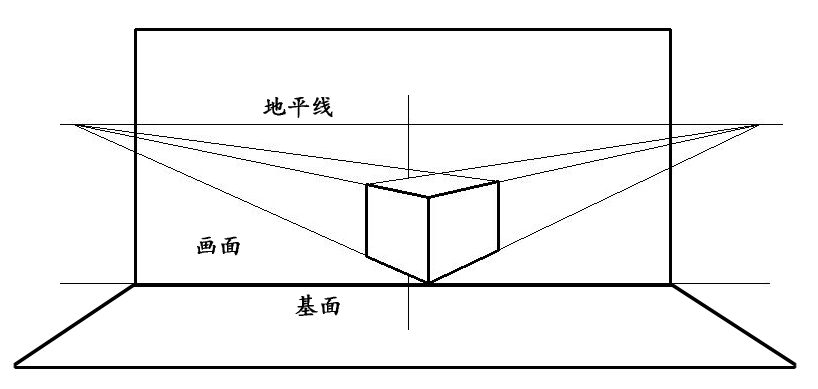

4.凡与基面平行、与画面倾斜非45°的直线，必消失到余点上。又称余角透视。（图1-61）

                                                               图 1-61 余点透视图

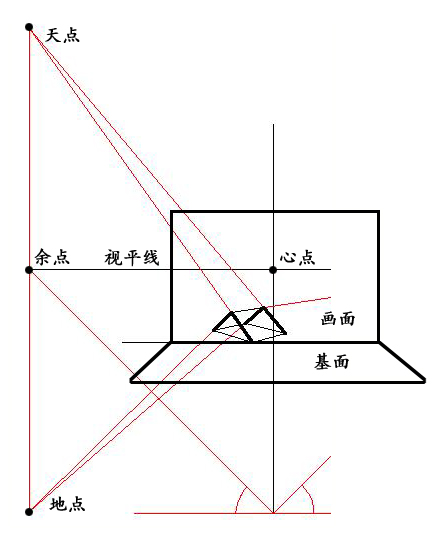

5.凡与基面和画面都倾斜的直线，其消失点必在视平线以外的地方。此类直线有两种。（图1-62）

（1）向上倾斜的直线（上斜线），即近低远高的直线，其消失点在视平线上方的天点，也就是该直线所在物体底面消失点的垂直上方。

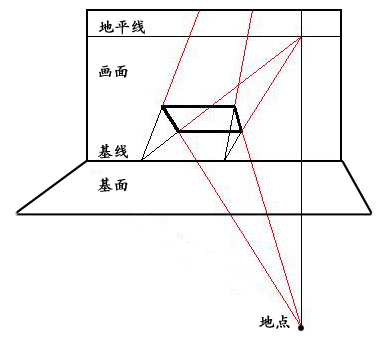

（2）向下倾斜的直线（下斜线），即近高远低的直线，其消失点在视平线下方的地点，也就是该直线所在物体底面消失点的垂直下方。

 图 1-62 倾斜透视图

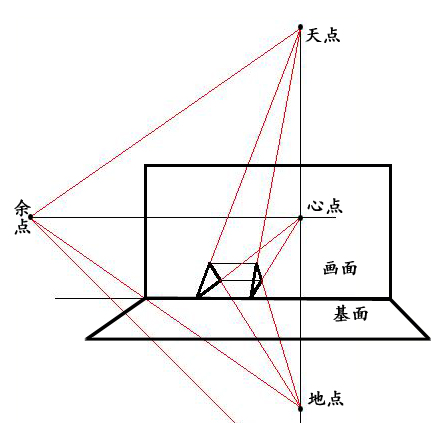

6.凡与分界面（正中线）平行的直线，必消失在正中线上。（图1-63）

（1）凡与基面和分界面都平行的直线，其消失点在视平线上（心点）。

（2）凡与分界面平行、与基面倾斜的直线，其消失点在视平线上方或下方。

上述直线透视规律，是在视点固定的条件下产生的。如果视点移动，则直线透视方向也随之改变，如原来是平行线，就要变成倾斜线。根据上述直线的透视规律，我们在作透视图时应注意空间直线的位置和方向，视点、画面与直线的关系。

图 1-63 倾斜透视图

二、平面的方位及其透视规律

1.凡与画面平行、与基面垂直的平面，不消失，不变形，无消失线。（图1-64）

图 1-64 与画面平行、与基面垂直的平面

2.凡水平的平面，其消失线就是地平线。（图1-65）

图 1-65 水平的面

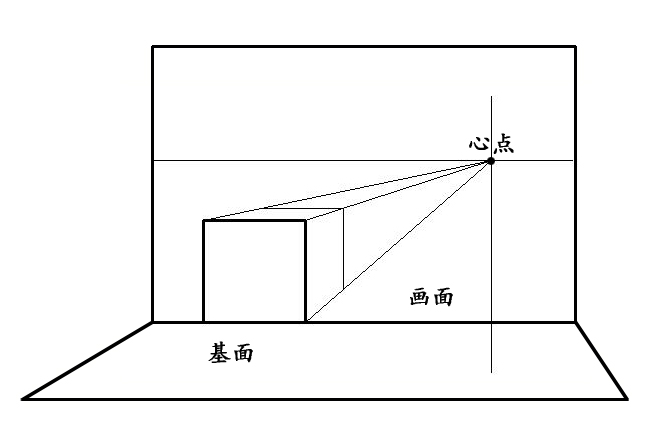

3.凡与画面、基面都垂直的平面，其消失线必在画面上通过心点，且垂直于地平线。（图1-66）

图 1-66 与画面、基面都垂直的平面

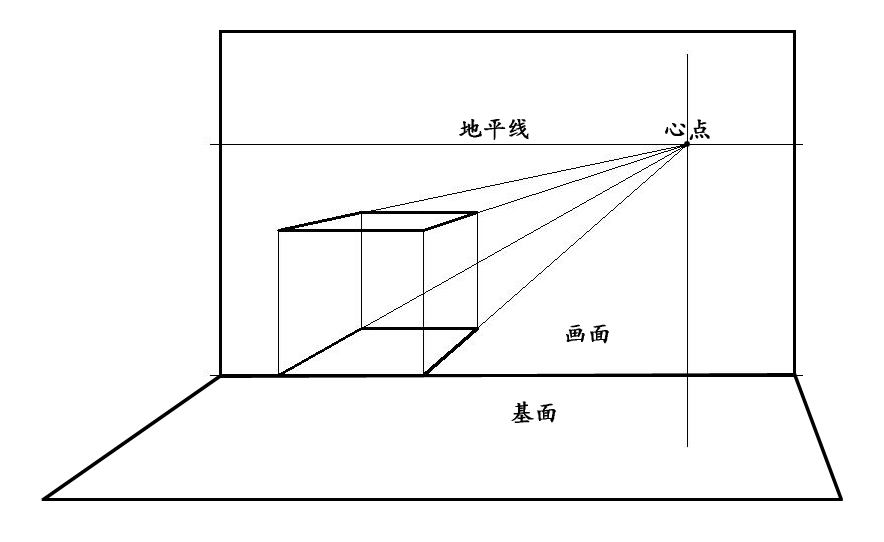

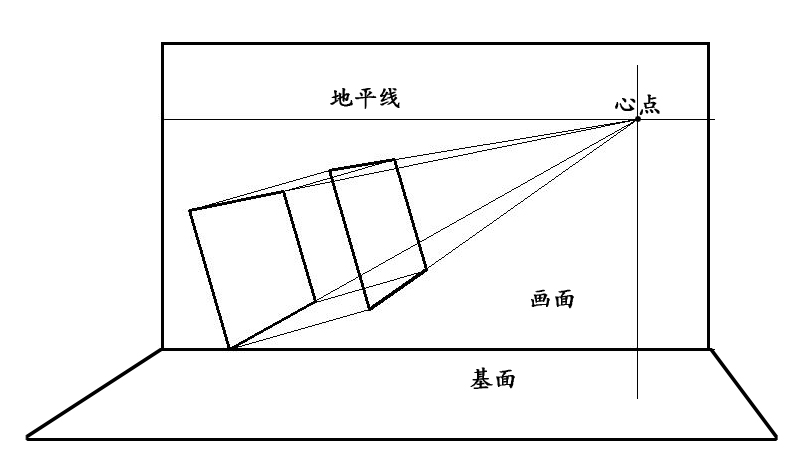

4.凡与画面垂直、与基面倾斜的平面，其消失线必通过心点，倾斜于地平线。倾斜度与平面对基面的倾斜度相同。

（图1-67）

图 1-67 与画面垂直、与基面倾斜的平面

5.凡对画面倾斜、与基面垂直的平面，其消失线不通过心点，垂直于地平线。（图1-68）

图 1-68 与画面倾斜、与基面垂直的平面

6.凡对画面和基面都倾斜，但对基线平行的平面，其透视变化有两种：

（1）近高远低的平面（即下斜平面），其消失线与地平线平行，并在地平线下方。（图1-69）

 图 1-69 近高远低的平面

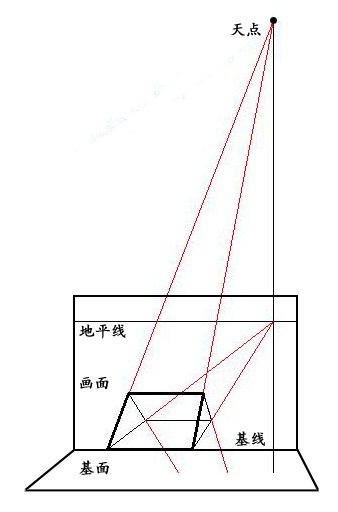

（2）近低远高的平面（即上斜平面），其消失线与地平线平行，并在地平线上方。（图1-70）

  图 1-70 近低远高的平面

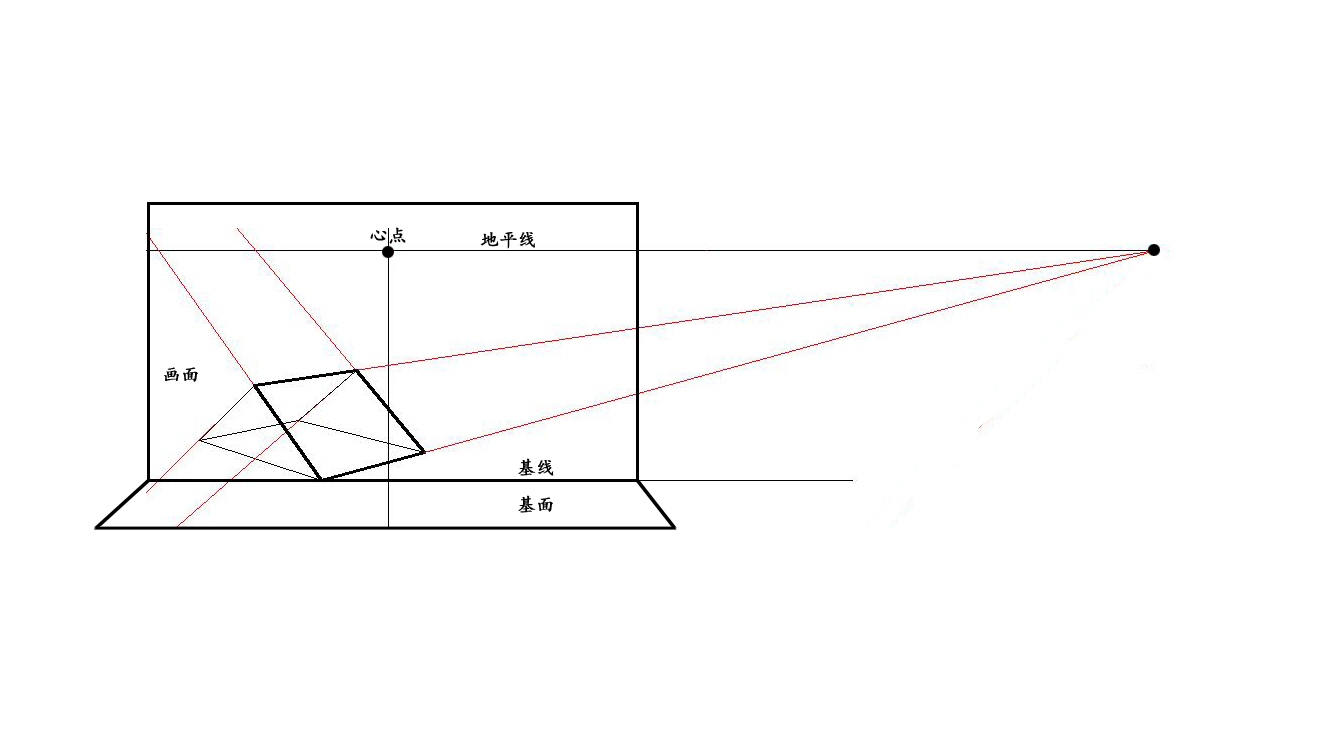

7.凡对画面、基面和基线都倾斜的平面，其消失线倾斜于地平线，且不通过心点。（图1-71）

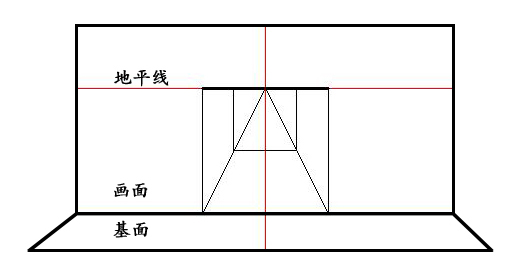

8.凡通过视点的平面，其透视就是一条线，其位置就在这个平面与画面的交切线上。这线既是平面的消失线，也是

平面的起线。（图1-72）

图 1-71 与画面、基面和基线都倾斜的平面

图 1-72 平面的消失线
