典型案例之5-《交通工程设施设计》-禁令标志图
探究任务 |
1、交通标志根据功能分类，分成哪几类？ |
2、禁令标志的概念？ |
3、标志的尺寸根据什么因素进行调整？ |
4、禁令标志版面的形状包括哪几类？ |
5、现行的禁令标志的种类？ |
1. 典型图样
禁令标志：禁止或限制车辆、行人交通行为的标志。目前共计48种，如限制车速、禁止停车、减速让行等。
交通标志的表达方式和含义必须让道路使用者易于理解，这就需要进行交通标志的版面设计，包括每一块标志的颜色、形状、边框和衬边、字符、尺寸、图形、逆反射材料及照明等。

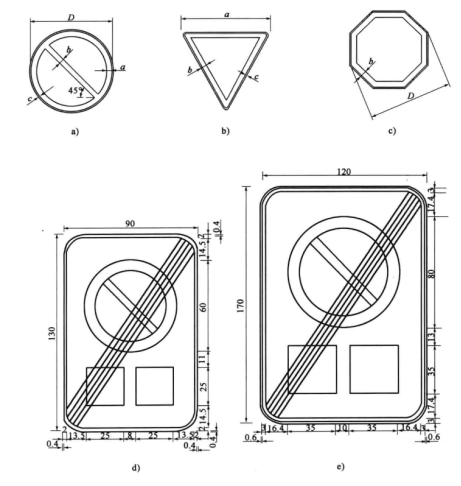

图1 禁令标志各部分尺寸代号（cm）
表1 禁令标志尺寸与速度的关系
速度(km/h) | 100-120 | 71-99 | 40-70 | <40 | |
圆形标志 (cm) | 标志外径D | 120 | 100 | 80 | 60 |
红杠宽度a | 12 | 10 | 8 | 6 | |
红杠宽度b | 9 | 7.5 | 6 | 4.5 | |
衬边宽度c | 1.0 | 0.8 | 0.6 | 0.4 | |
三角形标志 (减速让行标志) (cm) | 三角形边长a | - | - | 90 | 70 |
红边宽度b | - | - | 9 | 7 | |
衬边宽度c | - | - | 0.6 | 0.4 | |
八角形标志 (停车让行标志) (cm) | 标志外径D | - | - | 80 | 60 |
白边宽度b | - | - | 3.0 | 2.0 | |
矩形标志 (区域限制和解除标志) (cm) | 长a | - | - | 120 | 90 |
宽b | - | - | 170 | 130 | |
黑边框宽度 | - | - | 3 | 2 | |
衬边宽度d | - | - | 0.6 | 0.4 | |
2. 知识拓展
（1）颜色
交通标志的颜色选取不仅要考虑到颜色以及颜色之间的搭配对视觉的影响，还要考虑颜色所能表达的抽象概念。色彩具有直观和联想作用，红色可以产生一种具有危险感的强刺激，因此各国把红色作为“禁止”、“停车”信号来利用：黄色具有警戒的感觉，作为“注意危险”等警告信号；黑色和白色出现在大部分标志中，主要是利用其较好的对比度：绿色让人产生和平、安全的联想，在交通信号中作为“安全”、“行进”的信号：蓝色使人产生沉静、安宁的感觉，在交通上作为“指示”的信号。根据以上两方面的考虑，《道路交通标志和标线》(GB5768一2009)中对交通标志的颜色做如下的定义。
(1)红色：表示禁止、停止、危险，用于禁令标志的边框、底色、斜杠，也用于叉形符号、斜杠符号和警告性线形诱导标的底色等。
(2)黄色或荧光黄色：表示警告，用于警告标志的底色。
(3)蓝色：表示指令、遵循，用于指示标志的底色；表示地名、路线、方向等的行车信息，用于一般道路指路标志的底色。
(4)绿色：表示地名、路线、方向等的行车信息，用于高速公路和城市快速路指路标志的底色。
(5)棕色：表示旅游区及景点项目的指示，用于旅游区标志的底色。
(6)黑色：用于标志的文字、图形符号和部分标志的边框。
(7)白色：用于标志的底色、文字和图形符号以及部分标志的边框。
(8)橙色或荧光橙色：用于道路作业区的警告、指路标志。
(9)荧光黄绿色：表示警告，用于注意行人、注意儿童警告标志。
（2）形状
道路使用者在接近标志的过程中，标志的形状、颜色是其首先感知的，因此合理地选择各种标志的形状有助于提高标志的视认性。根据对交通标志形状可认性的研究，在同等面积条件下，三角形的辨认效果最好，其次是菱形、正方形、圆形、六角形、八角形等。不过在决定道路交通标志的形状时，除考虑其形状对可辨性的影响外，还要考虑标志牌的可利用面积的大小（即可容纳的信息量多少），以及过去使用的习惯等因素。《道路交通标志和标线》(GB5768一2009)中对标志形状做如下规定。
(1)正等边三角形：用于警告标志：
(2)圆形：用于禁令和指示标志：
(3)倒等边三角形：用于“减速让行”禁令标志：
(4)八角形：用于“停车让行”禁令标志；
(5)叉形：用于“铁路平交道口叉形符号”警告标志；
(6)方形：用于指路标志，部分警告、禁令和指示标志，旅游区标志，辅助标志，告示标志等。

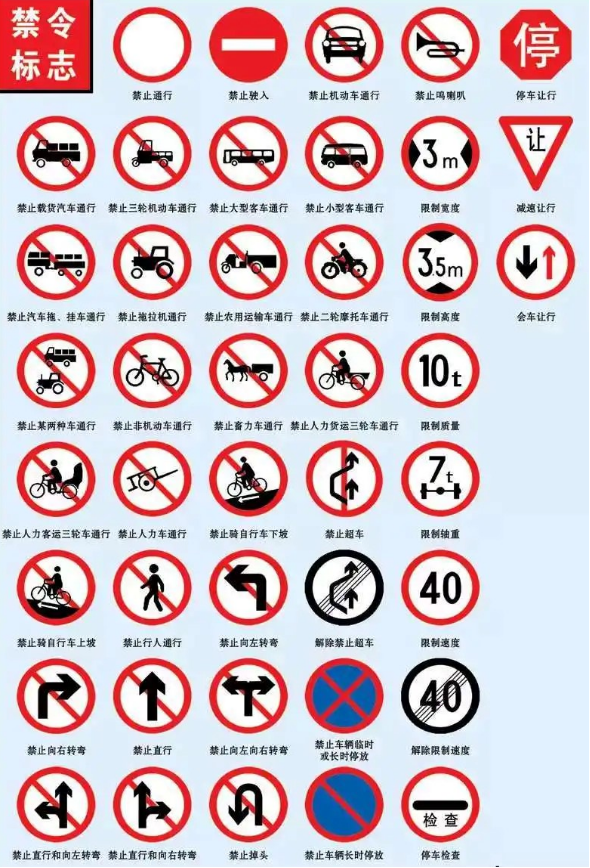

3.实物对比
