典型案例之4-《桥梁与隧道工程》-T梁配筋图

1. 典型图样

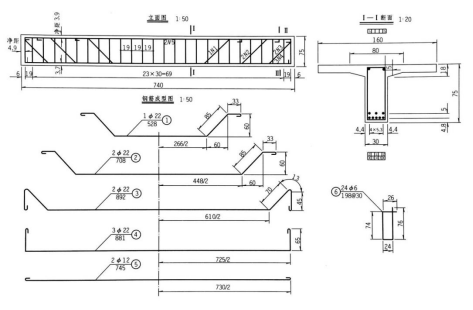

T梁配筋图表明钢筋混凝土构件各类钢筋数量、规格及其分布的图纸。包括立面图、断面图和钢筋详图。立面图及截面图相互对照，可看出整个构件的钢筋排列情况。钢筋详图则表示单根钢筋的形状及尺寸。



图1 T梁配筋图

2. 知识拓展

（1）钢筋的分类和作用

若按钢筋在构件中所起的作用，可分为下列几种，如图1所示。

① 受力钢筋(主筋)：承受构件内力的主要钢筋。

② 箍筋(钢箍)：主要固定受力钢筋的位置，并承受部分内力。

③ 架立钢筋：一般用于钢筋混凝土梁中，起固定箍筋的位置，并与主筋等连成钢筋骨架。

④ 分布钢筋：一般用于钢筋混凝土板或高梁结构中，用于固定受力钢筋位置，并使荷载更好的分布给受力钢筋和防止混凝土收缩及温度变化出现的裂缝。

⑤ 其他钢筋：为了起吊安装或构造要求而设置的预埋或锚固钢筋等。

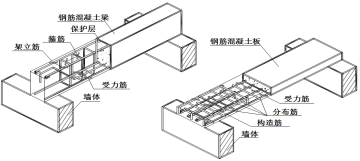

      (a)钢筋混凝土梁的钢筋配置      (b)钢筋混凝土板的钢筋配置

图2 钢筋在构件中的种类

（2）钢筋的种类和符号

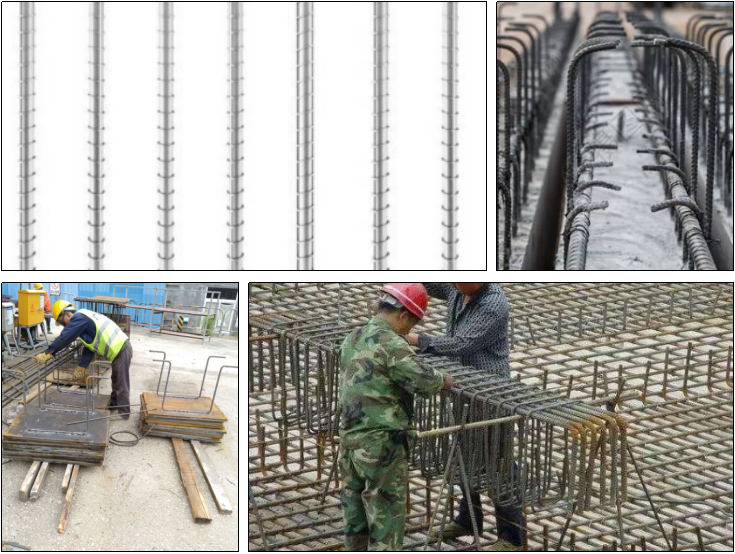

钢筋的外观有光圆和带肋两种形式，带肋钢筋包括人字纹、螺纹，如图2所示。



图3 钢筋的形式



（3）钢筋的编号及标注方式

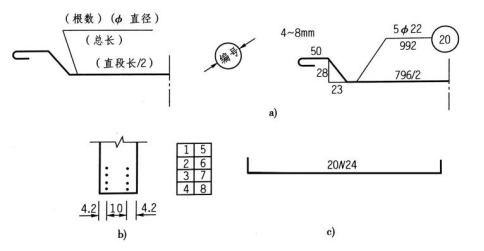

在同一构件中，为便于区别不同直径、不同长度、不同形状或不同尺寸的钢筋，应将不同类型的钢筋，按直径大小和钢筋主次加以编号并注明数量、直径、长度和间距。钢筋编号的标注有以下3种方法。

①　编号标注在引出线右侧的细实线圆圈内，圆圈的直径4~8mm，如图(a)所示。

②　编号标注在与钢筋断面图对应的细实线方格内，如图(b)断面所示。

③　将冠以N 字的编号，注写在钢筋的侧面，根数标注在N 字之前，编号注在N字之后，如图(c)所示。



图4 钢筋编号与标注

3.实物对比
