典型案例之2-《道路勘测设计》-路线平面图

1. 典型图样

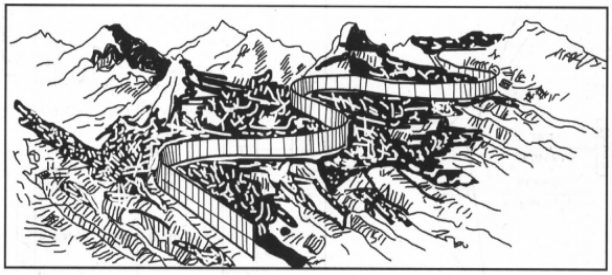

公路是主要承受汽车荷载反复作用的带状工程建筑物，路线较长，沿线构造物多。公路路线工程图包括路线平面图，路线纵断面图，路基、路面横断面图。

路线平面图是绘有道路中心线的地形图，是表示路线的走向和平面线型状况，以及沿线两侧的地形、地物等内容的图样。

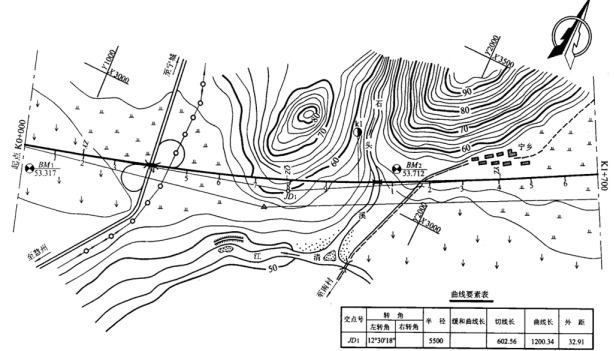

图1 路线平面图

2. 知识拓展

（1）绘图比例小。山岭地区的路线平面图一般采用1：2000，丘陵和平原地区一般采用1：5000，路线的宽度一般不按实际尺寸画，只在道路中心线的位置画一条粗实线来表示路线平面线型。明确了地形图的比例，才能进一步读懂路线的线型和路线所经过地区的地形和地貌，也可以按图解法确定图上两点的距离，或将实地距离换算成图上距离。

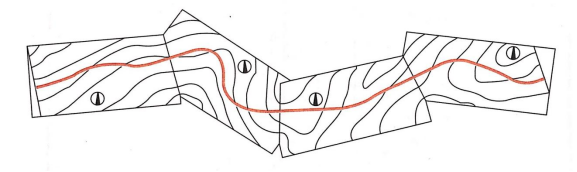

（2）道路路线的长度尺寸大。因道路长度尺寸远远大于宽度和高度，路线平面图中需要把路线分段画在各张图纸上，使用时拼接起来。分段时取整数桩号处断开，断开的两端应用点画线绘制出垂直于路线的接图线。拼接的图纸都必须指向正北方向，每张图纸的右上角要画出角标，注明该类图纸的序号和总张数，如图2所示。如有比较线路，可一同画出。设计线用加粗粗实线，比较线用加粗粗虚线。



图2 路线图幅拼接示意图

（3）地物用图例表示。由于绘图比例小，地物只能用图例表示，在详细阅读路线平面图之前，必须看懂每个图例符号所代表的含义，因为对于地形、地貌，可以按照测图比例尺用等高线表示；对于地物，按照测图比例尺把实物的形状缩绘在平面图上，并用一定的符号表示；对于测图控制点的名称和高程、沿线构造物、水井、独立树木、名胜古迹等无法按照比例绘制。道路工程常用构造物图例和地物图例分别见图2和图3。

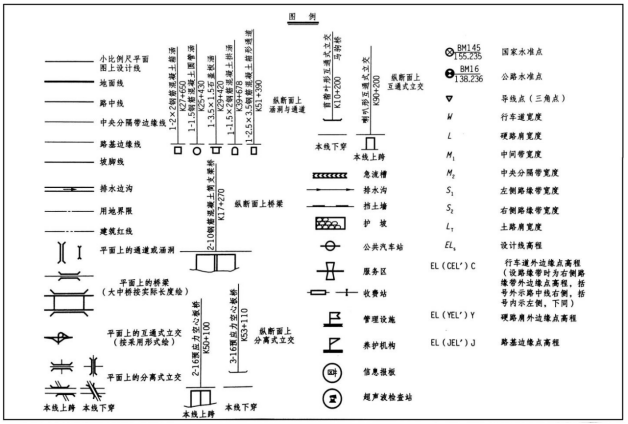

图3 常见平面图图例（1）

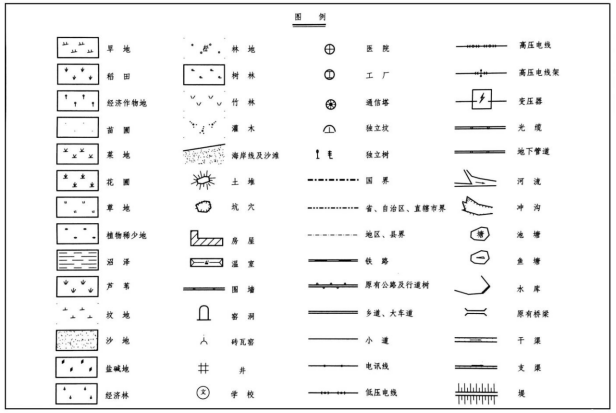

图3 常见平面图图例（2）

3. 路线平面图的制图标准

（1）线型。地形等高线的计曲线用中粗实线，首曲线用细实线；设计路线采用加粗粗实线表示，比较线采用加粗粗虚线表示；导线、边坡线、切线、原有的道路边线等，用细实线表示；原有管线应采用细实线表示，设计管线用粗实线表示，规划管线用虚线表示。

（2）平曲线。为了行车安全、平顺，所有路线平面的转折处都要求设平曲线，平曲线由圆曲线和缓和曲线组合而成，如图2-4所示。

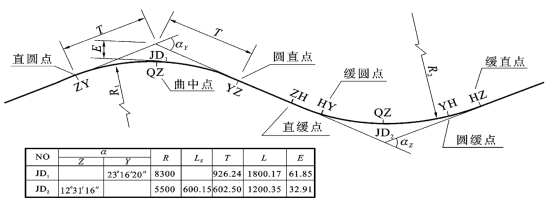

图4 平曲线的几何要素

图中控制曲线位置要素的标记：JD表示直导线的交点，ZY和YZ表示圆曲线与前后直线的切点；QZ表示曲线的中点；ZH和HZ表示缓和曲线与前后直线的切点；HY和YH表示圆曲线与前后缓和曲线的切点。图中控制曲线形态要素的标记：αz为左偏角，αy为右偏角；R为圆曲线的设计半径；T为切线长；L为曲线长；Ls为缓和曲线长；E为外矢距。图中应在适当位置列出曲线表，注写各交点的形态要素。

（3）里程桩号。里程桩号的标注应在道路中线上从路线的起点到终点、由小到大、由左到右顺序排列。公里桩标注在路线前进方向的左侧，用符号“◑”表示，百米桩宜标注在路线前进方向的右侧，用垂直于路线的短线表示；也可在路线的同一侧，均采用垂直路线的短线表示公里桩和百米桩，数字一律水平注写。

（4）水流方向。边沟水流方向应采用单边箭头表示。

4. 路线平面图的绘制

（1）先画地形图，等高线按先粗后细的步骤徒手画出，要求线条顺滑。标注等高线以高程数字时，字头应朝向高处(或正北方向)，并标在等高线比较平的地方。字体排列方向与等高线大体一致，在标注数字时应将等高线断开，高程以米为单位。

（2）画路线中心线，道路中心线用绘图仪器按先曲后直的顺序画出，用加粗粗实线表示。标注桩号应从左到右，左小右大。

（3）画出平面图中的图例。其中稻田和经济作物等图例的画注位置，应朝向正北方向，涵洞等建筑物除画出图例外，还要注上里程桩号。所有图例均用细实线绘制。

（4）在图纸的边上垂直于路线用点画线绘出接图线(细点划线)，并画出指北针(或坐标网)；每张图纸的右上角绘出角标，注明图纸序号及总张数。

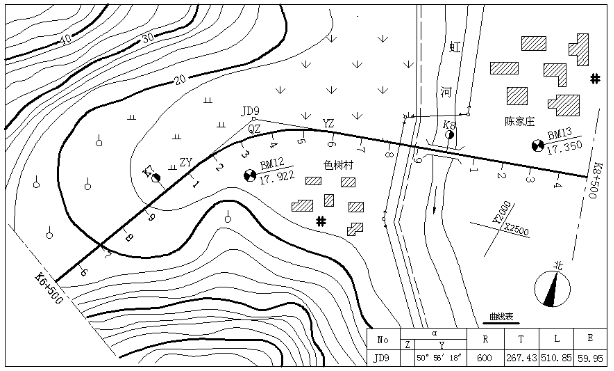

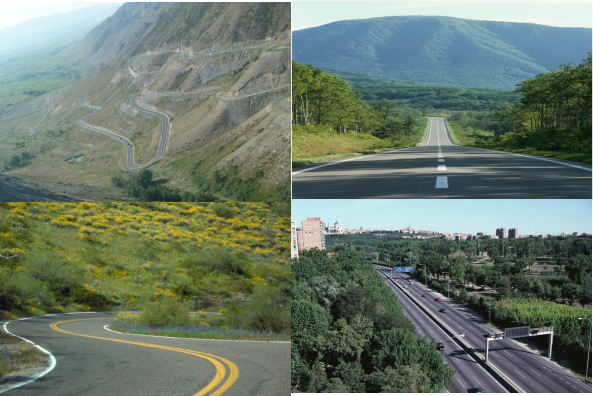

5. 实物对比





（1）该道路路线平面图表达路段为起点           、终点             。

（2）道路走向                  。

（3）相邻两等高线之间的高程差为   米；地物在路线图上用   来表示。草地旱地图例指向    方。

（4）该道路路线平面图上缺少一项图示内容，为                     。

（5）道路路线平面图上的接图线用                      表示且            道路路线。

（6）公里桩注于道路前进方向的    侧；百米桩注于道路前进方向的    侧。
