绘图环境设置

在工程绘图之前，应首先进行AutoCAD绘图环境的必要设置，主要包括绘图界线、绘图区颜色、绘图单位、绘图比例以及参数选项等设置。

绘图界限设置

绘图界限又称为绘图范围，它用于限定绘图工作区和图纸边界。通常用户可用以下两种方式设置绘图界限。

命令：键入limits命令。

菜单：选择【格式】》【图形界限】命令。

绘图区颜色设置

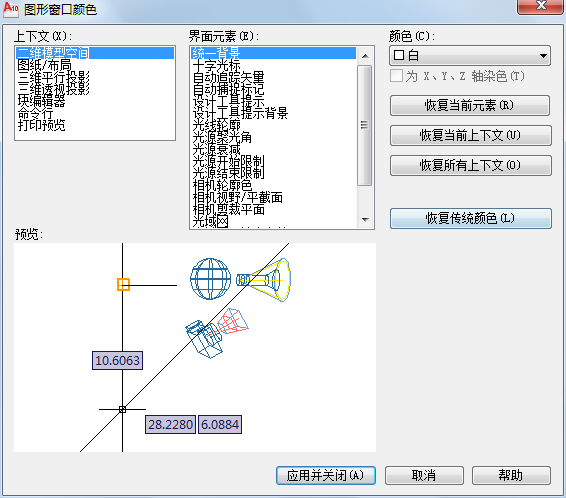

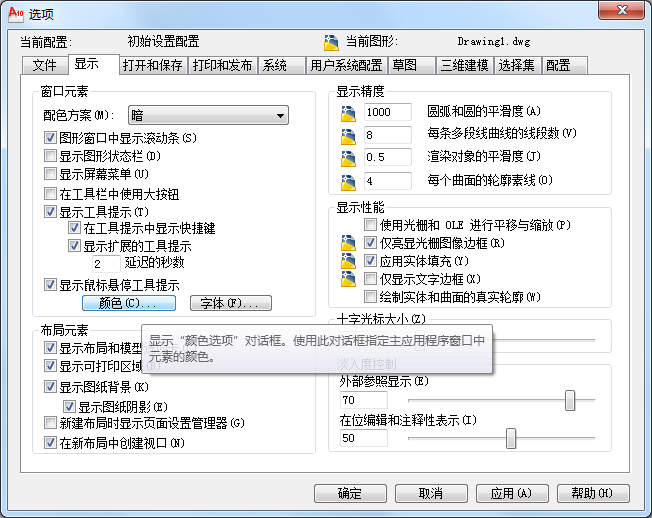

在默认情况下，AutoCAD2010绘图区的颜色为黑色背景、白色光标。在实际绘图中，用户可根据需要通过【选项】对话框对其进行修改或设置，具体方法如下。

图标：单击应用程序菜单中【选项】按钮。

菜单：选择【工具】》【选项】命令。

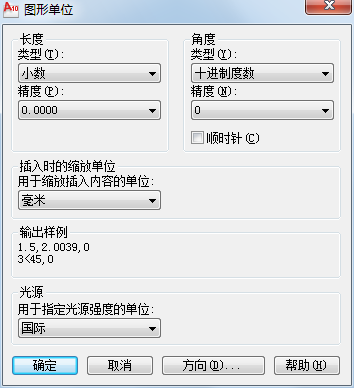

绘图单位设置

所谓设置绘图单位,实际上是指定义绘图时所使用的长度单位和角度单位的格式以及它们的精度。在AutoCAD中,屏幕上显示的只是图形单位。图形单位不能反映实际尺寸的 大小,所以在绘图前必须基于要绘制图形的类型确定一个图形单位所代表的实际大小(如代表实际的1mm、1m,还是1km等),然后再据此创建实际大小的图形,这样也有利于通过缩放在度量衡系统之间进行图形转换。通常,如果绘制机械设计图,单位选用毫米;如果绘制建筑设计图,单位选用米；如果绘制城市规划图,单位选用百米或千米。

绘图单位的设置方法有以下3种。

命令:键入units。

图标:单击【应用程序菜单】》【图形实用工具】》【单位】。

菜单:选择菜单栏【格式】》【单位】。
