控制图层显示状态

控制图层显示状态

图层显示状态的控制主要用于复杂图形的绘制过程中,所控制的内容包括图层的打开/关闭状态、锁定/解锁状态和冻结/解冻状态等。 控制图层显示状态的具体操作方法如下。

打开与关闭图层

图层可以根据需要被打开或关闭。 当图层打开时,该图层上的内容才能被显示、编辑和打印;当图层关闭时,图层上的内容被全部隐藏,且不可被编辑或打印。【打开】或【关闭】图层常用以下两种方法。

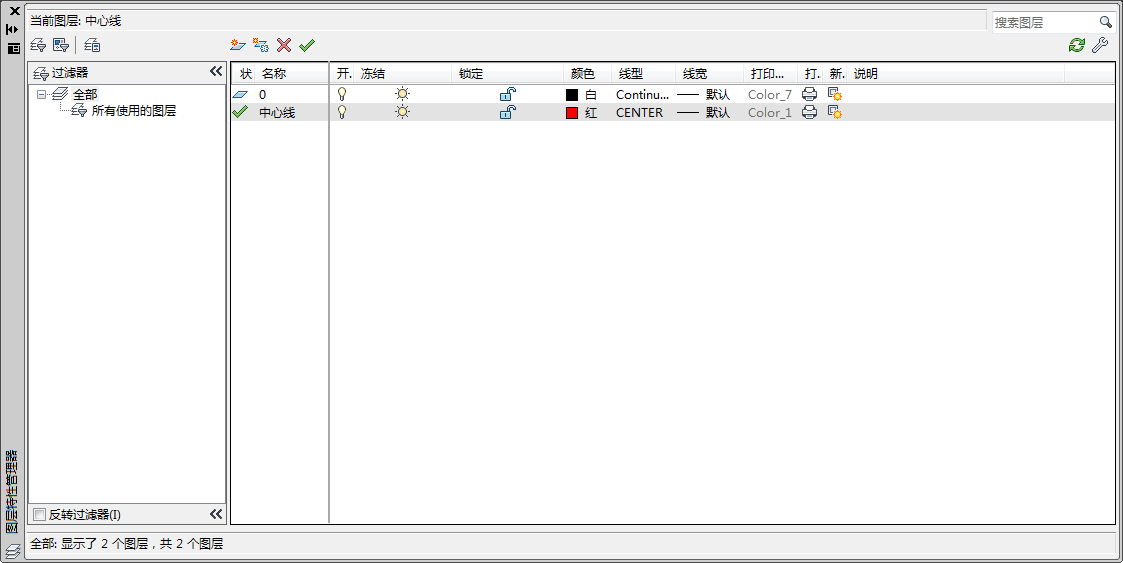

(1)利用【图层特性管理器】“开/关”图层。在【AutoCAD 经典】工作空间中,单击菜单中【格式】》【图层】命令;或在【二维草图与注释】工作空间中,单击【常用】》【图层】选项面板中【图层特性】按钮,打开【图层特性管理器】对话框,在其中的【图层】列表框中,单击图层上【开】或【关】图标,即可切换图层的打开与关闭状态,如图所示。

(2)利用【图层控制】列表框“开/关”图层。

在【AutoCAD 经典】空间中,单击[【图层】工具栏中【图层控制】下拉列表框;或在【二维草图与注释】空间中,单击【常用】》【图层】选项面板中【图层】下拉列表框,在弹出的图层信息中,单击或图标,也可实现图层开/关状态切换,如图所示。

解冻与冻结

冻结图层时,图层上的内容全部隐藏,且不可被编辑或打印,从而有利于减少复杂图形的重新生成时间。解冻/冻结图层的操作方法基本同上。

(1)在【图层特性管理器】对话框的【图层】列表中,单击图层上【冻结】或【解冻】图标,即可切换图层的冻结与解冻状态。

(2)单击【图层】工具栏中的【图层控制】列表框,当列表中弹出图层信息时,再单击或图标也可实现图层冻结/解冻状态切换。

 解锁与锁定

锁定图层时,图层上的内容仍然可见,并且能够捕捉或添加新对象,也能被打印输出,但不能被编辑和修改。 解锁图层是将图层恢复为可以编辑和选择的状态。默认情况下,图层是解锁的。

(1)在【图层特性管理器】对话框的【图层】列表中,单击图层上【解锁】或图标,即可切换图层的锁定/解锁状态,如上图所示。

(2)单击【图层】工具栏中的【图层控制】列表框,当列表中弹出图层信息时,再单击或图标也可实现图层锁定/解锁状态切换,如上图所示。

打印与不打印

在【图层特性管理器】对话框的【图层】列表中,单击图层上【打印】或【不打印】图标,即可切换图层的打印与不打印。
