修剪与延伸

修剪对象命令是指将选中的对象超出指定边界的线条部分修剪掉的功能,而延伸对象则是将选中的对象延长到指定边界的功能。

修剪对象

修剪对象的命令是“trim”。启动【修剪】命令有以下几种方式。

命令:键入trim或tr；

图标:单击【常用】》【修改】面板中的【修剪】按钮,或单击【修改】工具栏上【修剪】按钮；

菜单:选择菜单中【修改】》【修剪】命令。

绘图方式：

第一步，选择修剪边界线，用鼠标右键进行确认完成；

第二步，选择要修剪的对象，用鼠标右键进行确认完成。

延伸对象

延伸和修剪命令是一组功能相反的命令,使用延伸命令可以将直线、圆弧和多段线等对象的端点延长到指定的边界。 启动【延长】命令有以下几种方式。

命令:键入 extend 或ex；

图标:单击【常用】》【修改】面板中的【延伸】按钮,或单击【修改】工具栏上【延伸】按钮；

菜单:选择菜单中【修改】》【延伸】命令。

绘图方式：

第一步，选择延伸边界线，用鼠标右键进行确认完成；

第二步，选择要延伸的对象，用鼠标右键进行确认完成。

练    习

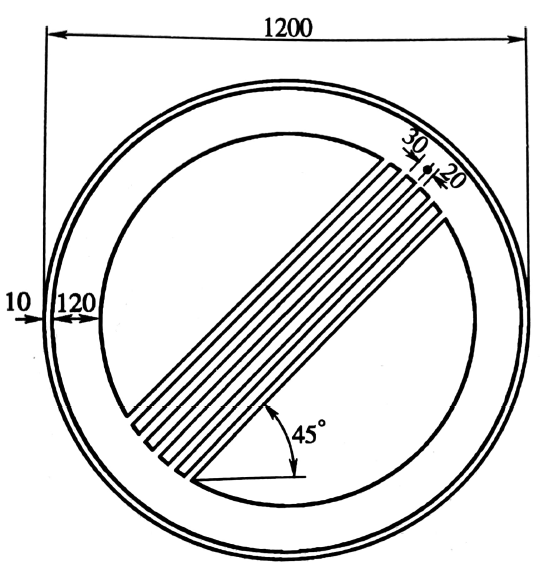

利用修剪功能，绘制解除限制速度禁令标志。
