倒角和圆角

在交通工程绘图中,时常需要为所绘图形添加倒角或圆角。 圆角是指将相交的两个对象或成一定角度的一个对象的两个部分,在交点处用一段指定的圆弧过渡连接；而倒角则是指使用一段直线段代替圆角的圆弧段。

创建倒角

创建倒角的命令是“chamfer”,使用该命令可以在两个指定的对象之间增加倒角。 启动【创建倒角】命令有以下3种方式。

命令:键入chamfer 或cha；

图标:单击【常用】》【修改】面板中的【倒角】按钮,或单击【修改】工具栏上【倒角】按钮；

菜单:选择菜单中【修改】》【倒角】命令。

提示:在执行倒角命令时,需要先选择倒角方式并设置距离或角度等参数。

解释:在上述命令行提示信息中,各选项的含义如下。

【选择第一条直线】:该选择为默认选项,用于选择第一条要倒角的直线。

【选择第二条直线】:在完成第一条直线选择后,系统会接着提示选择第二条要倒角的直线。当两条直线都选择完成后,系统自动在两线相交处生成倒角。

【多线段(P)】:该选项表示对所选的多段线上的多个顶点按设置的距离同时倒角。

【距离(D)】:用于设置倒角的距离大小。选择该项后,系统将分别提示用户输入第一个和第二个倒角距离值。

【角度(A)】:通过设置倒角的角度和距离来进行倒角处理。选择该项后,系统将提示用户输入第一条直线倒角的长度和角度。

【修剪(T)】:用于确定在倒角时是否对相应的倒角边进行修剪。 选择该项后,系统将提示用户【输入修剪模式[选项修剪(T)/不修剪(N)]《修剪》:】,默认为倒角后同时修剪倒角边,否则将保留原倒角边。

【方式(E)】:用于设定倒角方式为距离方式或角度方式。 前者表示通过指定两个倒角边距的方式倒角,后者表示指定一个边距和一个角度的方式倒角。

【多个(M)】:该选项表示可以连续选择多个线段对象进行倒角,直到【回车】结束。

创建圆角

创建圆角的命令是“fillet”,使用该命令可以将两个对象用圆弧进行连接。启动[创建圆角]命令有以下3种方式。

命令:键入fillet或f；

图标:单击【常用】》【修改】面板中的【圆角】按钮,或单击【修改】工具栏上【圆角】按钮；

菜单:选择菜单中【修改】》【圆角】命令。

练    习

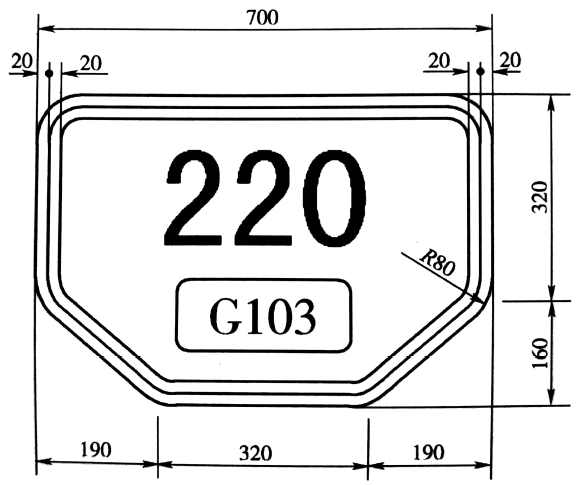

利用圆角功能，绘制道路交通标志-里程牌的边框图。
