偏移与缩放

偏移功能是指将选中的对象向指定的方向偏移一段指定的距离。缩放功能则是将选中的对象按设定的比例放大或缩小尺寸。

偏移对象

偏移对象命令是“offset”,类似于使用等距线的方法进行对象偏移复制。对于直线类对象的偏移操作将复制生成平行线,而对于圆、圆弧及多边形等对象的偏移操作将会产生同心复制。对象经偏移后,可删除原对象,也可保留原对象。启动【偏移】对象的命令有以下几种方式。

命令:键入offset或o；

图标:单击【常用】》【修改】面板中的【偏移】按钮,或单击【修改】工具栏上【偏移】按钮；

菜单:选择菜单中【修改】》【偏移】命令。

解释:在上述命令提示中,各选项的含义如下。

【指定偏移距离】:该选项为系统默认选项,通过键入数值或用鼠标点选位置来指定偏移距离。

【通过】:该选项表示用户可通过指定对象的通过点来实现对象的偏移。

【删除】:表示偏移对象后将删除源对象。

【图层】:用于设置在源对象所在图层上进行偏移操作,还是在当前图层上偏移操作。选择该项后,命令行中将继续提示信息【输入偏移对象的图层选项[当前(C)/源(S)<源>]:】,其中C表示当前图层,S表示源图层。

缩放对象

在交通工程制图中,经常需要对某个图形按指定的比例进行缩放。缩放对象命令是“scale”,可以将所选中的对象按指定的比例因子相对于指定基点放大或缩小。启动【缩放】命令有以下几种方式。

命令:键入scale 或 sc；

图标:单击【常用】》【修改】面板中的【缩放】按钮,或单击【修改】工具栏上【缩放】按钮；

菜单:选择菜单中【修改】》【缩放】命令。

解释:在上述命令提示信息中,各选项的含义如下。

【指定比例因子】:该项为系统默认选项,用户可直接输入一个比例因子,系统会将所选对象按该比例相对于基点进行缩放。 当比例因子大于1时为放大对象;当比例因子在0~1之间时为缩小对象。在缩放时,基点的位置保持不变。

【复制】与【参照】选项:与【旋转】命令中选项含义相似,只是这里的参照是长度,而旋转对象时的参照是角度。

(2)依次执行上述操作,即可完成对象的缩放。

注意:【缩放】命令“scale”与视图缩放是两个截然不同的概念。 前者改变图形对象的实际大小,后者只改变显示比例却不影响实际尺寸大小。

练  习

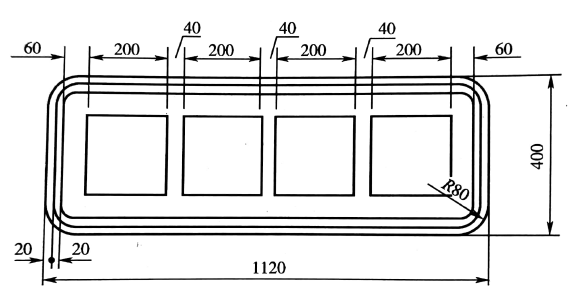

练习1：利用偏移和列阵功能，绘制指路标志图。

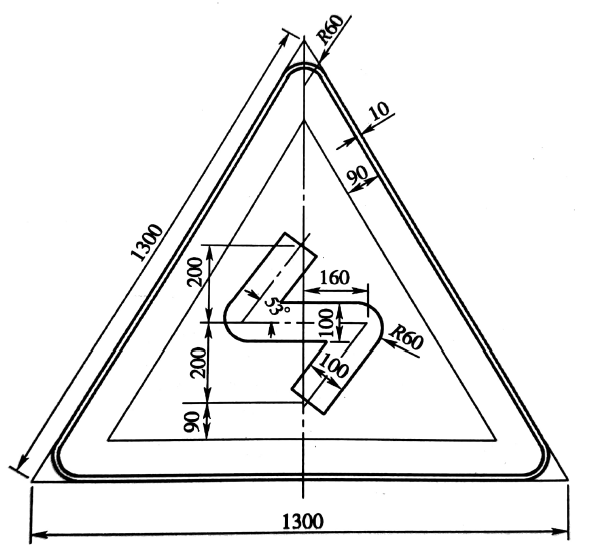

练习2：利用偏移功能，绘制反向弯路警告标志。
