镜像与阵列

所谓镜像是指将选中的图形对象沿指定的镜像线进行翻转处理的过程,该功能可生成一个与原对象形状相同且关于镜像线完全对称的对象。 所谓阵列则是指将选中的对象按照特定的方式进行多重复制的过程,该功能可以一次性复制出若干个有规律排列的相同的图形对象。镜像和阵列在交通工程CAD的标志、标线以及停车泊位的绘制中应用较多。

镜像对象

镜像对象的命令是mirror,适合于绘制轴对称图形。在完成对象镜像后,被镜像的对象可以删除也可以保留。启动镜像命令有以下3种方式。

命令:键入mirrormi

图标:单击【常用】》【修改】面板中的【镜像】按钮,或单击【修改】工具栏上【镜像】按钮

菜单:选择菜单中修改镜像

绘图方式:

第一步,选择被镜像目标图样,用鼠标右键进行确认完成;

第二步,分别指定镜像线的第一点和第二点,用鼠标右键进行确认完成。

注意:若要删除源对象,则输入Y,若保留源对象,则输入N。

阵列对象

阵列对象的命令是array,用户可以使用该命令将选中的对象按矩形阵列或环形阵列方式进行多重复制。启动【阵列】的命令有以下几种方式。

命令:键入array ar

图标:单击【常用】》【修改面板中的【阵列】按钮,或单击【修改】工具栏上【阵列】按钮

菜单:选择菜单中修改【阵列命令。

解释:该选项卡中部分选项的含义如下。

】、【】文本框:用于设置矩形阵列的行数与列数。

行偏移】文本框:用于指定矩形阵列的行间距。

列偏移】文本框:用于指定矩形阵列的列间距。

阵列角度】文本框:用于设置矩形阵列与X轴间的角度,默认值为0。

选择对象】按钮:单击该按钮,系统返回到绘图区,用户可以从绘图区中选择要阵列的对象。

(2)在上述选项卡中,用户可根据需要设置矩形阵列的有关参数和选项,设置完毕后单击【确定】按钮,即可自动完成对象的矩形阵列。

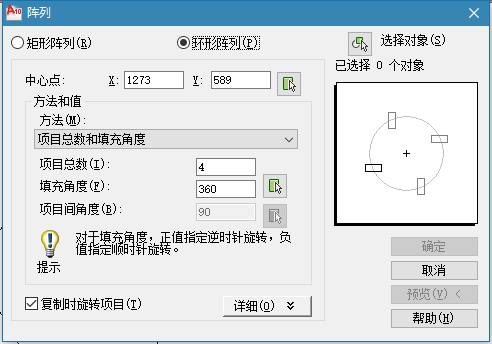

(3)如果用户希望以环形方式进行对象阵列,可单击【阵列】对话框中【环形阵列】单选项,打开【环形阵列】选项卡。

解释:该对话框中部分选项的含义如下。


中心点】文本框:用于指定环形阵列的圆心坐标,也可以单击其右侧的按钮返回到绘图区利用鼠标点选环形阵列的圆心。

方法】下拉列表框:用于选择定位对象所用的方法。 其中包含有三种选项,选择不同的选项将会激活其下方的三个文本框中的任意两个。

项目总数】:用于设定阵列生成的对象个数。

填写角度】:用于设定环形阵列围绕中心点旋转的角度,默认值为360。

项目间角度】:用于设定阵列复制后相邻对象与阵列圆心所形成的角度。

复制时旋转项目】复选框:选中该复选框,在环形阵列的同时,生成的每个对象也将围绕中心点进行旋转。

(4)此时,用户可在该选项卡中设置环形阵列的参数和选项,设置完毕后单击【确定】按钮,即可自动完成对象的环形阵列。

练    习

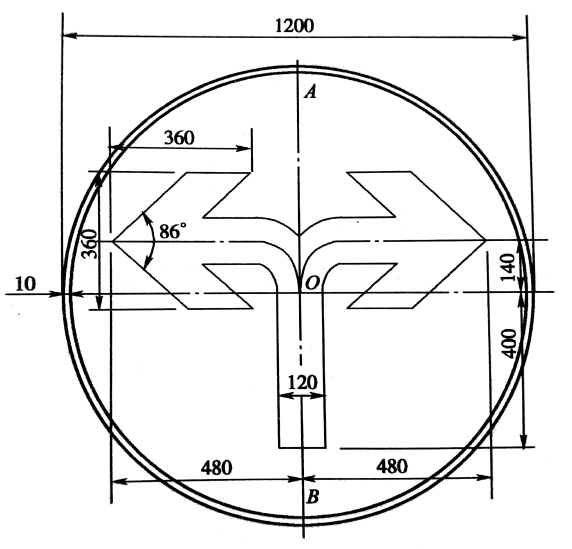

练习1:利用镜像功能,绘制向左和向右转弯指示标志。



练习2:利用列阵功能,绘制圆弧式停车方式示意图。
