移动与旋转

在AutoCAD中,用户可以使用move命令来平移选中的对象,使用 rotate 命令来旋转选中的对象。

移动对象

移动对象命令用于将选中的对象从当前位置移动到新位置。 启动【移动】命令主要有以下3种方式。

命令:键入move或m；

图标:单击【常用】》【修改】面板中的【移动】按钮,或【修改】工具栏上【移动】按钮；

菜单:选择菜单中【修改】》【移动】命令。

旋转对象

旋转对象是指将选中的对象围绕指定的基点转动一定的角度,可用于对齐坐标轴或其他对象。

启动【旋转】命令主要有以下3种方式。

命令:键入rotate或ro；

图标:单击【常用】》【修改】面板中的【旋转】按钮,或【修改】工具栏上【旋转】按钮；

菜单:选择菜单中【修改】》【旋转】命令。

解释:在上述提示信息中,各选项的含义说明如下。

【复制】:该选项表示在保留源图形的基础上,旋转并复制一个新图形。

【参照】:该选项表示以参照方式旋转对象,需要依次指定参照方向的角度值和相对于参照方向的角度值。

练    习

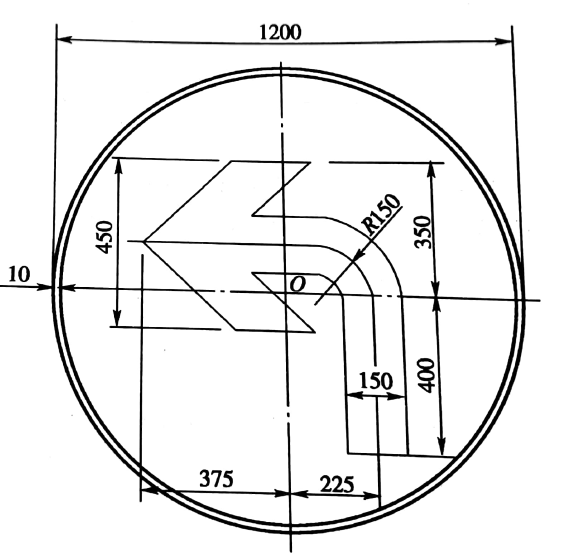

练习1：分别绘制左转箭头指示标志中的左转箭头和圆形底板，然后利用移动命令将所绘箭头移到圆形底板内正确位置。

练习2：利用旋转命令，绘制靠左行驶指示标志图。
