图形文件管理

新建图形文件

图形文件管理是AutoCAD 的基础操作,主要包括新建、打开、保存、另存为以及图形文件加密等内容。
新建图形文件在创建一个新的图形文件时,用户可以利用已有的样板创建,也可以创建一个无样板的图形文件。无论哪一种方式,新建一个图形文件的基本方法相同,常用如下3种方法。

命令:在命令行中键入“new”命令》【回车】。

图标:在【标准】工具栏中,或【快速访问工具栏】中,或【应用程序菜单】中单击【新建】图标按钮。

菜单:在菜单中点选【文件】》【新建】命令。

打开已有图形文件

打开图形文件分为打开完整的图形文件、以只读方式打开完整的图形文件、打开局部图形文件和以只读方式打开局部图形文件4种方式。打开已有图形文件也有如下3种方法。

命令:键入open,或按快捷键“Ctrl+O”。

图标:在【标准】工具栏中,或【快速访问工具栏】中,或【应用程序菜单】中单击【打开】图标按钮。

菜单:点选【文件】》【打开】命令。

保存图形文件

用户在绘图结束后或在绘图过程中，需要将当前的图形文件存盘，可采用如下3种方式。

命令:键入save。

图标:在【标准】工具栏中,或【快速访问工具栏】中,或【应用程序菜单】中单击【保存】图标按钮。

菜单:单击【文件】》【保存】命令。

在【文件类型】选项栏中,选择要保存的图形文件类型,其中包括“.dwg”、“dwt”、“.dws”、“.dxf”等后缀类型,而“.dwg”类型中又允许保存为先前的 AutoCAD R14/2000/2004/2007等不同版本格式。默认的图形文件类型的后缀为当前版本的“.dwg”。

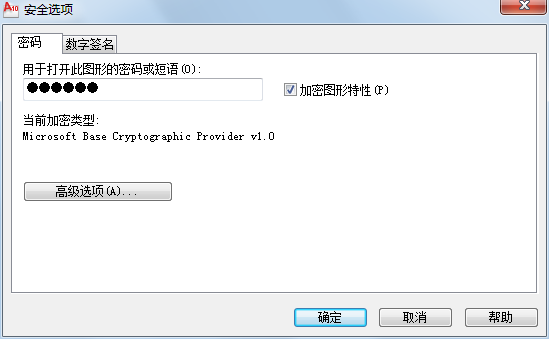

图形文件加密

为了保证图形文件的安全,有时用户需要对图形文件进行加密设置,具体加密方法有如下两种。

1)利用【图形另存为】对话框中【工具】按钮加密文件；

2)利用【应用程序菜单】中【选项】按钮加密文件。
