多段线

多段线是指由各种直线段或者圆弧段组成的单一的实体对象。在AutoCAD中绘制多段线时，允许用户对每条线段或弧段设置成不同的宽度，也允许同一条线段或弧段设置成两个端点宽度不等的线型。多线段作为一个整体对象可以进行各种编辑，利用多线段可以绘制一些特殊图形和复杂的基本图形。在交通工程绘图中，可使用多段线来绘制双向车道的中合分割线、同向车道的分界线、交叉口前停车线以及人行过街横道线等。

调用多段线绘图命令常用如下3种方法。

命令:键入pline或pl。

图标:单击【绘图】功能面板上或【绘图】工具栏上【多段线】按钮。

菜单:点选菜单栏中【绘图】》【多段线】命令。

【指定下一个点】:提示用户指定多段线的下一个端点。在默认情况下，当指定了下一个点后，系统将从前一点位置到该点绘制一段多段线。

【圆弧(A)】:该项表示从绘制直线方式切换到绘制圆弧方式。

【半宽(H)】:用于设置多段线的半线宽度，即多段线宽度的一半值。其中，所绘对象的起点半宽和端点半宽可以分别指定。

【长度(L) 】:用于指定绘制的直线段长度。选择该项后，AutoCAD将以该长度沿着上一段直线的方向绘制直线段;如果前一段线是圆弧，则该段直线的方向为上一圆弧端点的切线方向。

【放弃(U)】:选择该项，表示撤销上一步所绘的直线段或者圆弧段，以便及时修正在绘图过程中的错误操作。

【宽度(W) 】:用于设置多段线的宽度，可以分别指定对象的起点宽度和端点宽度。对于设定了线宽的多段线，可配合使用“FILL”命令决定是否设置内部填充。在命令行中键入“FILL.”后，系统会出现[输入模式〔开(ON)/关( OFF)]<关>提示信息，若将模式设置成"ON"(开)，则绘制的多段线是被填充的;若将模式设置成“OFF"(关)，则所绘多段线是不填充的。

【闭合(C)】:该选项在绘制两点多段线以后才会出现，用于绘制闭合多段线并结束命令。在命令提示行中键入“c”后，系统将以当前点为起点，以多段线的起点为端点，以当前宽度和绘图方式(直线方式或圆弧方式)绘制一段线段，形成一个封闭多段线并自动结束绘图命令。

练    习

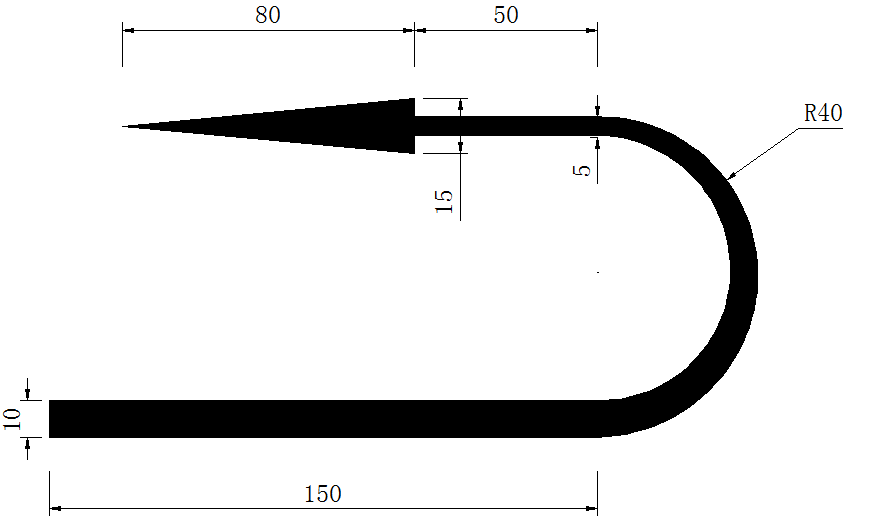

运用多段线绘图法绘制U型箭头。
