圆弧

圆弧是圆的组成部分，它不仅有圆心和半径，还有起点和端点。因此，可以通过指定圆弧的圆心、半径、起点、端点、角度、方向或弧长等不同的参数来绘制圆弧。在交通工程绘图中，车辆掉头标志等图形的绘制往往需要用到绘制圆弧的命令。调用圆弧绘制命令主要有如下3种方式。

命令:键盘输入arc或a。

图标:单击【绘图】工具栏上【圆弧】按钮，或点选【常用】》【绘图】功能面板上按钮。

菜单:选择下拉菜单中【绘图】》【圆弧】中相应的子菜单命令。

椭圆和椭圆弧

椭圆形是由中心点、椭圆长轴和短轴3个参数来确定的。在交通工程绘图中，椭圆形主要用于部分指路标志、隧道交通标志等元素的制作。绘制椭圆或椭圆弧主要有以下3种方式:

命令:键盘输人ellipse或el。

图标:单击【绘图】工具栏上【椭圆】按钮，或点选【常用】》【绘图】功能面板上按钮的下拉选项【圆心】或【轴、端点】或【圆弧】。

菜单:选择菜单【绘图】》【椭圆】中的【圆心】或【轴、端点】或【圆弧】选项。

通过指定两轴绘制椭圆

这种方法，通过定义一个轴的两个端点及另一个半轴的长度来绘制椭圆。

通过指定中心和两轴端点绘制椭圆

该方法通过指定椭圆中心点方式绘制椭圆和另一条半轴的长度或通过第一条轴的旋转圆即首先指定椭圆的中心点，然后确定轴端点从而完成椭圆的绘制。

绘制椭圆弧

绘制椭圆弧与绘制椭圆相似，只是需要用户确定椭圆弧的起点角度和终点角度。

练    习

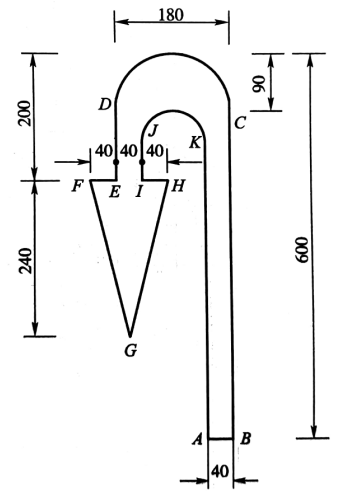

练习1：综合运用圆弧和直线工具，绘制车辆掉头地面标志。

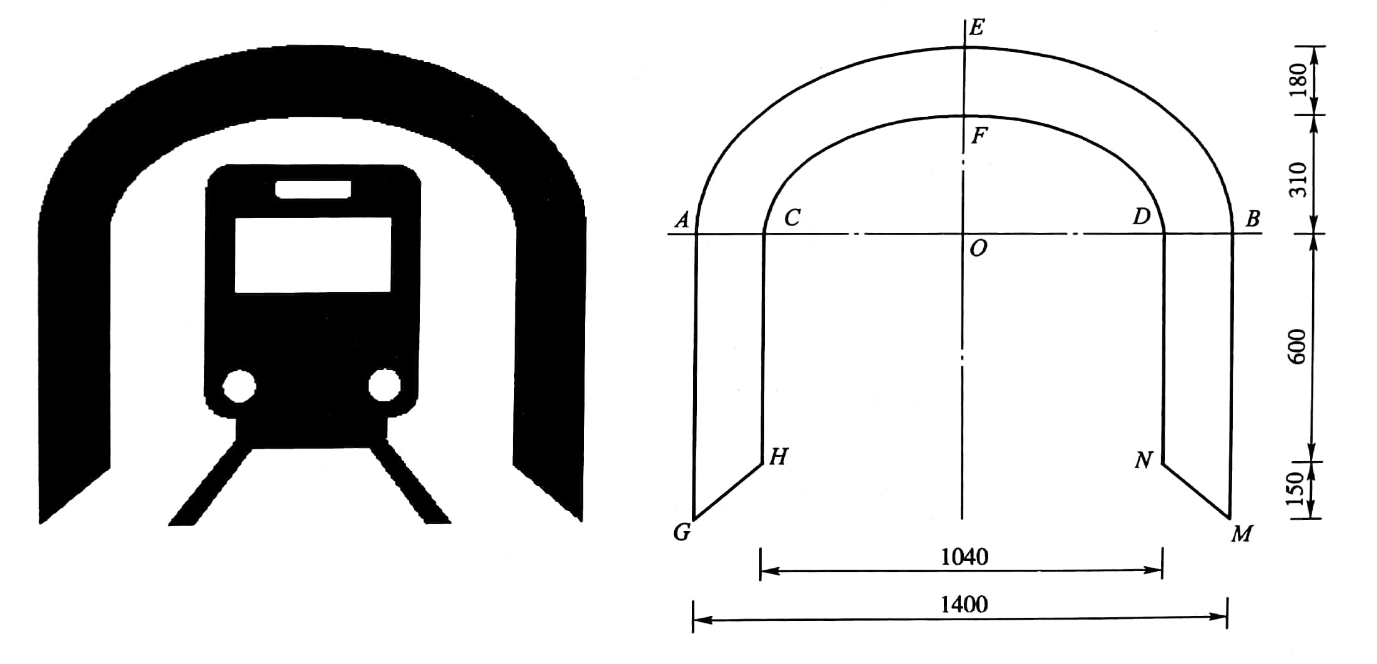

练习2：绘制“轨道交通指示标志”中椭圆弧隧道部分图形。
