圆命令

圆形是工程制图中的基本图形，在交通工程领域中禁令标志、指示标志以及很多交通设施等图形都需使用绘圆命令绘制，为此用户须熟练掌握和灵活应用。调用绘制圆的命令有如下3种方式。

命令:键盘输入circle或c。

图标:单击【绘图】工具栏上【圆】按钮，或点选【常用】》【绘图】功能面板上按钮右侧的下拉选项。

菜单:单击菜单栏【绘图】》【圆】中的相应画圆命令。

圆的绘制方法

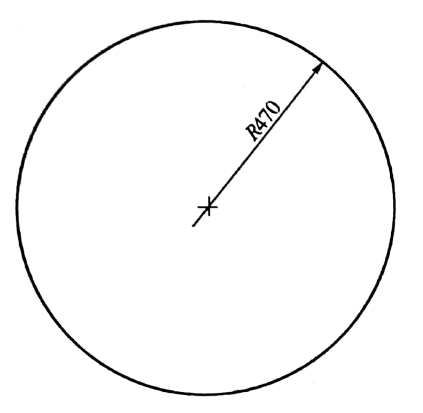

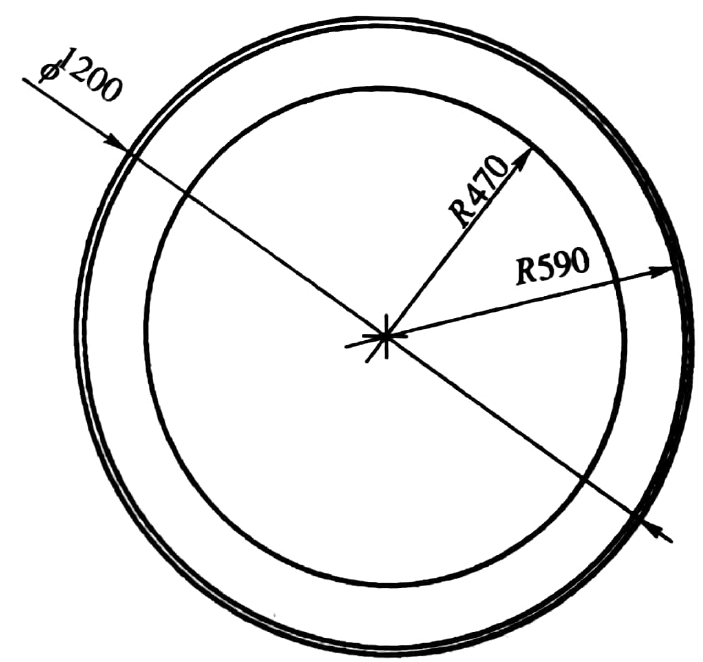

1、圆心/半径法。根据圆心位置和圆的半径绘制圆形；

2、圆心/直径法。根据圆心位置和圆的直径绘制圆形；

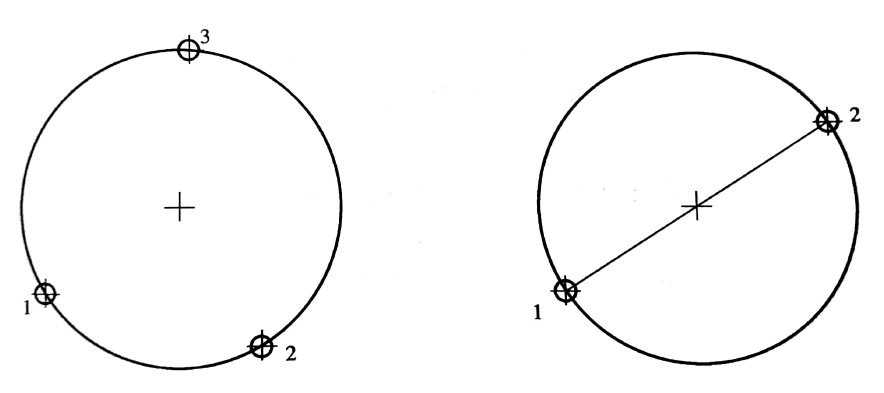

3、两点法。圆直径的两个端点绘制圆形；

4、三点法。通过指定不在同一条直线上的3个点绘制圆形；

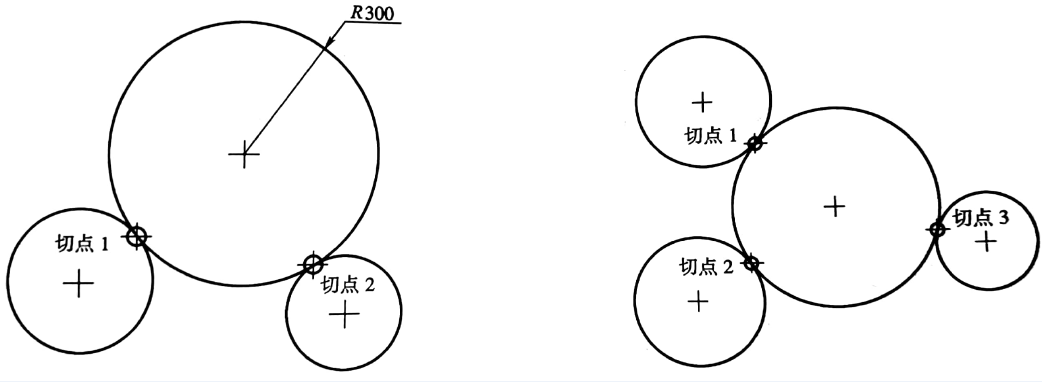

5、切线半径法。通过已知两个对象的切点以及要绘制圆的半径值3个要素绘制圆形；

6、三切点法。通过三个切点来绘制圆形。

练    习

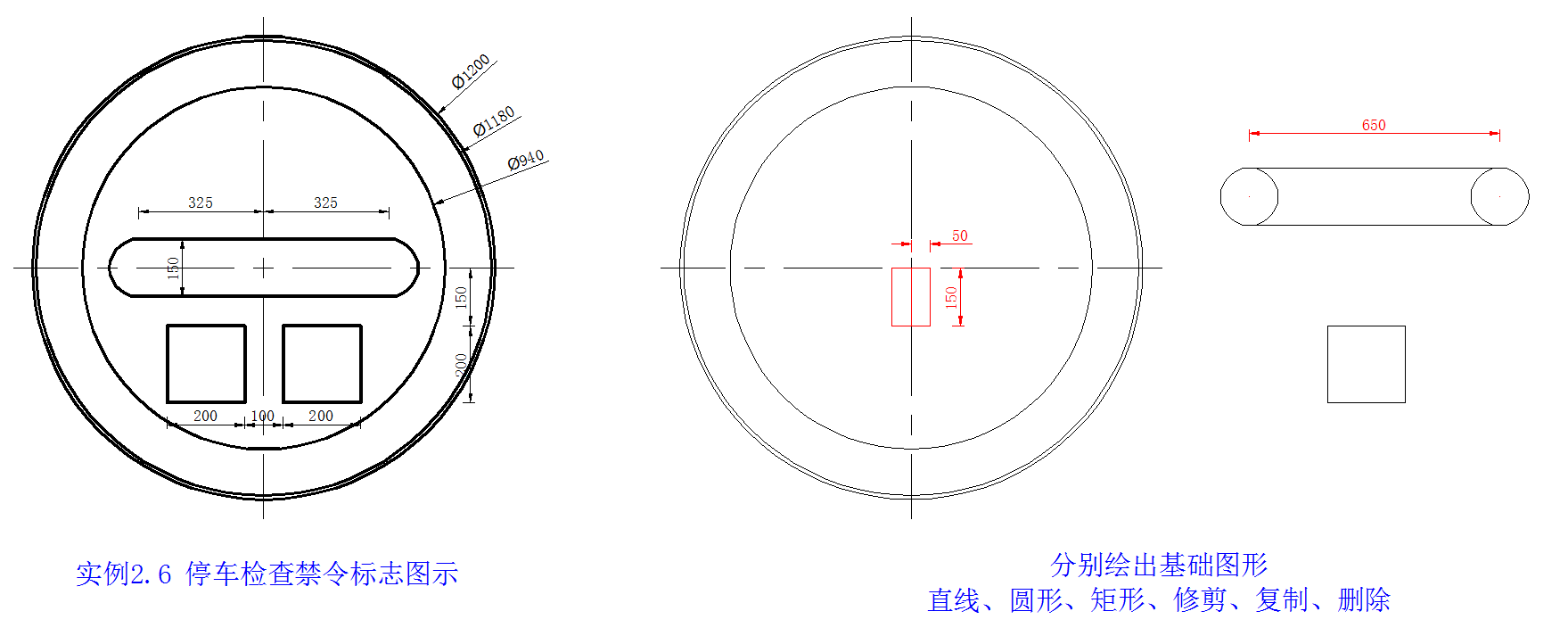

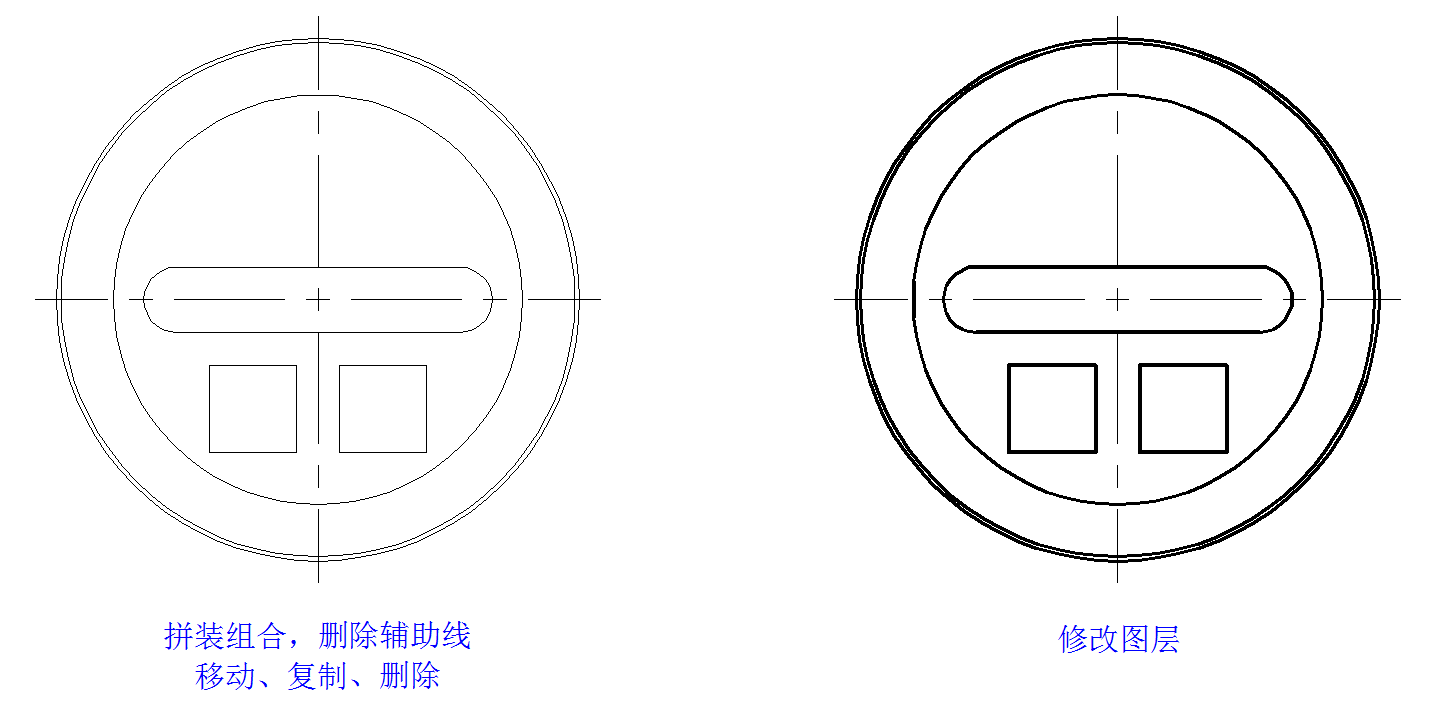

绘制“停车检查禁令标志”示意图。
