正多边形

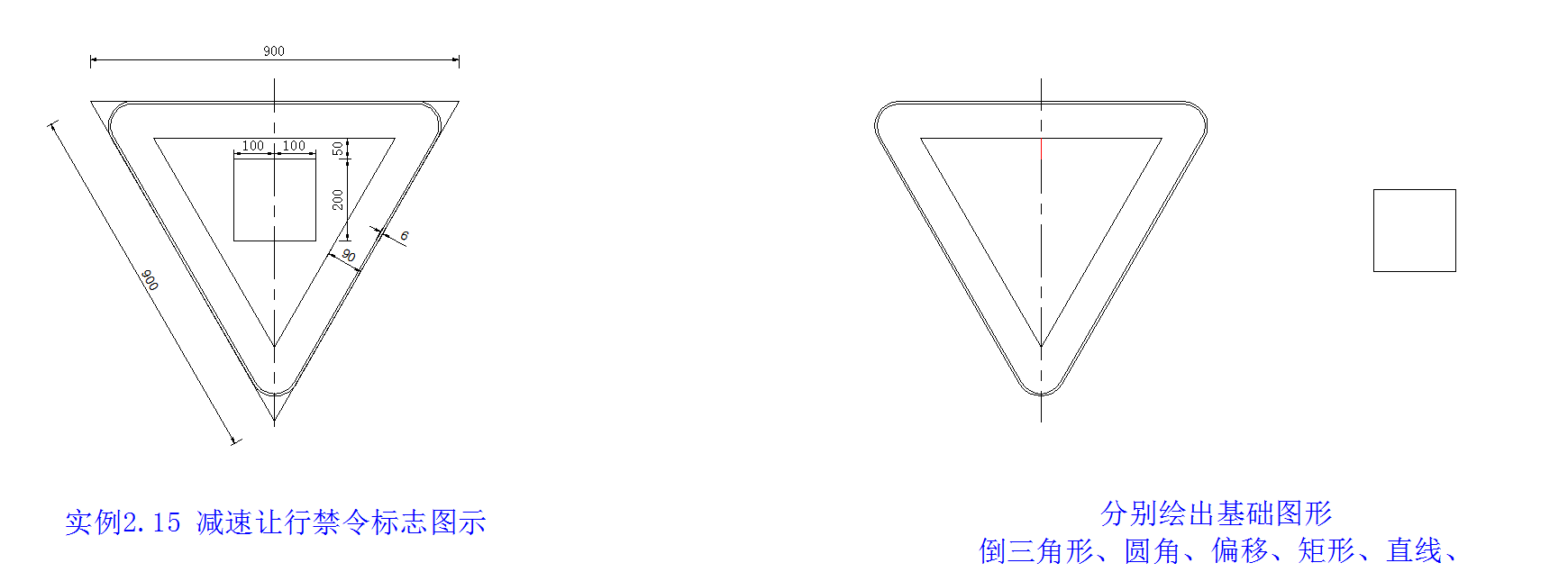

在交通工程绘图中，诸如停车让行标志、减速让行标志、各类警示标志以及许多交通设施与设备的图形都需要绘制正多边形。对于一个正多边形的绘制，除了可采用前面介绍的【Line】命令和点坐标输人方式外，还可以利用AutoCAD2010提供的【Polygon】命令直接绘制。无论是正三角形还是正n边形，其绘制方法都是相同的。利用【Polygon】命令可以绘制3~1024条边组成的正多边形。

启动绘制正多边形的命令有以下3种方式。

命令:键入polygon或pol。

图标:单击【绘图】工具栏上【正多边形】按钮，或点选功能面板【常用】》【绘图】》【正多边形】按钮。

菜单:选择菜单栏【绘图】》【正多边形】命令。

在AutoCAD中，绘制正多边形的常用方法主要有两种:用内接法或外切法绘制正多边形和用边长确定正多边形。

练    习
