矩    形

绘制矩形实质上就是创建矩形形状的闭合多线段。使用矩形绘制命令可以一次性绘出所需的完整矩形形状，而无须使用直线命令逐条边线绘制。在交通工程中，指路标志、交通设施等图形的绘制常常需要使用矩形绘制命令。调用矩形绘制命令有以下3种方式。

命令:键入rectang或rec。

图标:单击【绘图】工具栏【矩形】按钮，或点选功能面板上【常用】》【绘图】》【矩形】按钮。

菜单:选择菜单中【绘图】》【矩形】命令。

【倒角(C)】:用于设置矩形的倒角，用户可以绘制一个带倒角的矩形。

【标高(E)】:用于设置矩形的绘图高度，即所绘矩形的平面与当前坐标系的XOY面之间的距离，此功能用于三维绘图。

【圆角(F)】:用于设置矩形的圆角半径，.可以绘制一个带圆角的矩形。

【厚度(T)】:用于设置矩形的绘图厚度，即矩形沿z轴方向的厚度尺寸，此功能用于三维绘图。

【宽度(W)】:用于设置所绘矩形各边具有多段线的宽度。

【面积(A)】:通过指定矩形的面积绘制矩形，即利用第一个角点、矩形面积和矩形长度(或宽度)3个要素来绘制矩形。

【尺寸(D)】:通过指定矩形的长度和宽度绘制矩形。

【旋转(R)】:用于指定所绘制矩形的旋转角度，其角度为矩形的长边与坐标系X轴正方向的夹角，逆时针为正。

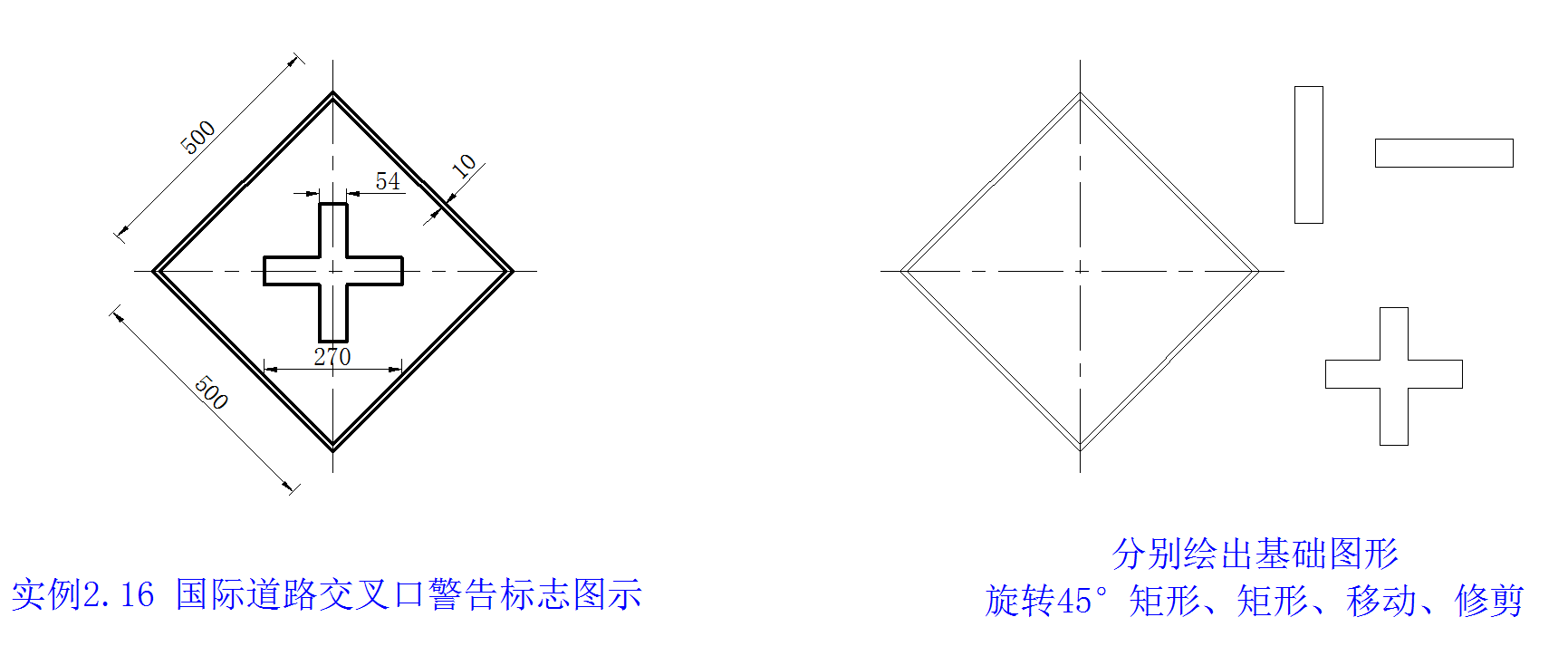

练    习
