绘制直线段
  • 1 教材
  • 2 教学视频

直线段

直线段在交通工程中应用的相当广泛，比如车行道边缘线、指路标志边框线等绘制都需要用到。在【直线】绘图命令下，用户只要通过鼠标指定或键盘输人直线的起点和终点就可以确定一条直线段。利用【直线】工具可以一次绘制一条直线段，也可以连续绘制多条线段，每条直线段都是各自独立的对象。

调用直线段的绘制命令有如下3种方式。

命令:键入line或l。

图标:在【绘图】工具面板或【绘图】工具栏中，单击【直线】按钮。

菜单:选择菜单中【绘图】》【直线】选项。

直线段绘图方法

任意点法。任意点选绘图区域两点，构成直线段；

坐标法。在第一点的基础上，输入第二点相对第一点的相对坐标：△x,△y；

极坐标法。直线沿着指定角度，给予直线长度数值：长度<角度。


练    习

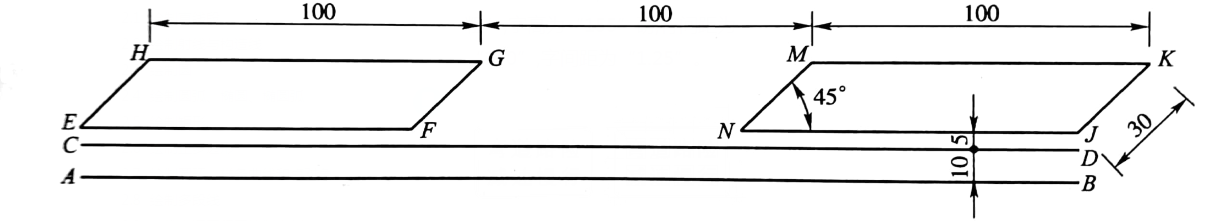

绘制车行道纵向减速标线。
