第二节 自动装配工艺过程分析

一、自动装配条件下的结构工艺性

▲为什么说良好的产品结构工艺性是实现装配自动化的前提条件之一？

       自动装配工艺性好的产品结构能使自动装配过程简化，易于实现自动定向和自我检测，简化自动装配设备，保证装配质量，降低生产成本。反之，如果装配工艺性不好，自动装配质量问题就可能长期难以解决。

▲ 零件的结构工艺性应符合的三项原则：

   ——便于自动给料

   ——有利于零件自动传送

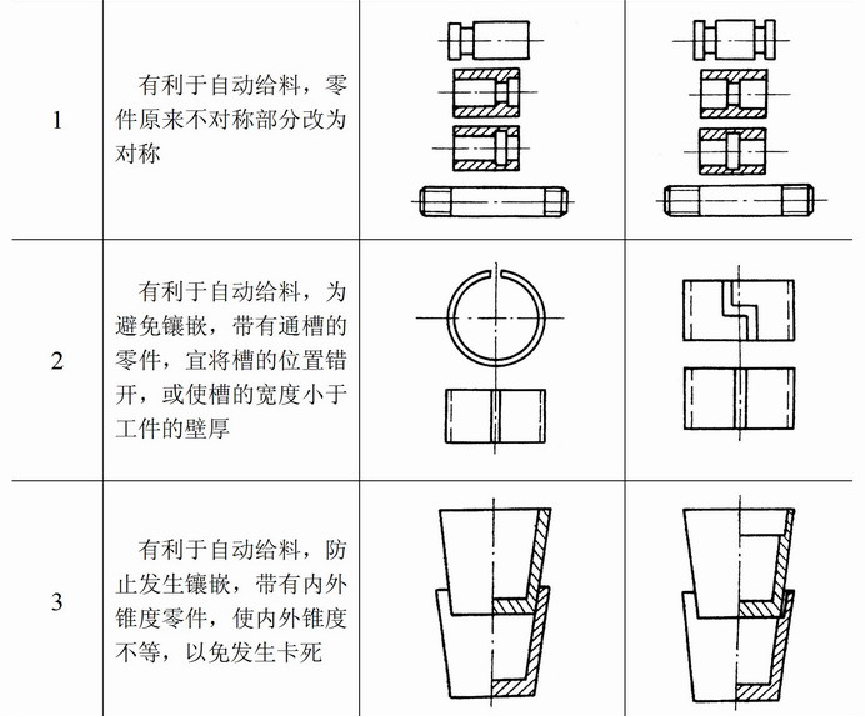

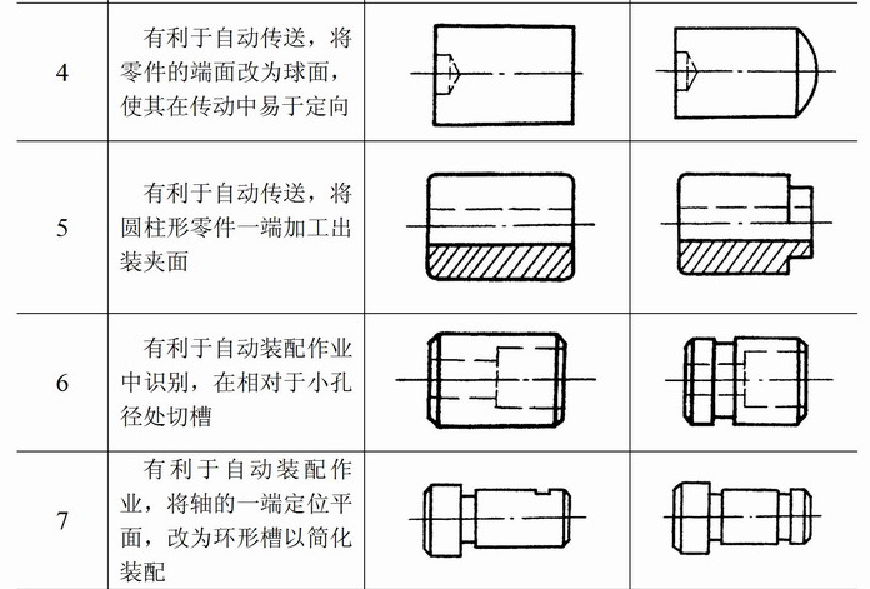

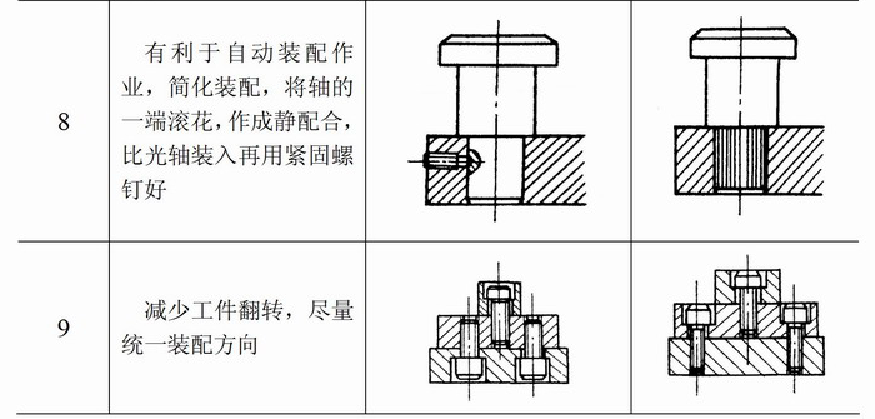

   ——有利于自动装配作业            (示例见表7-2）

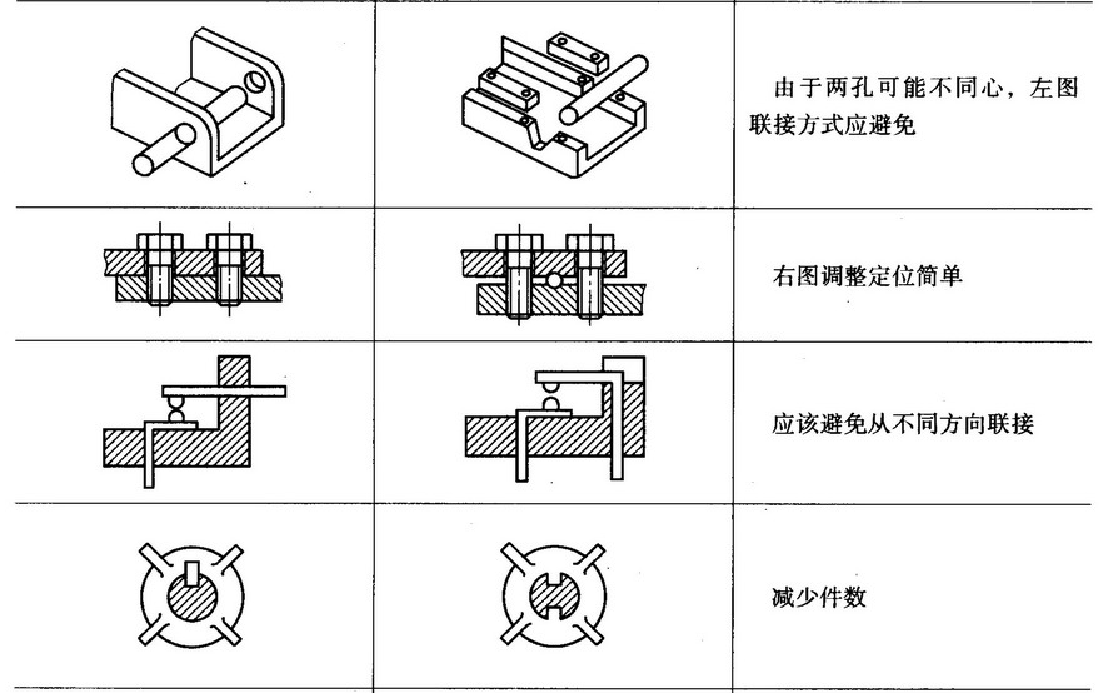

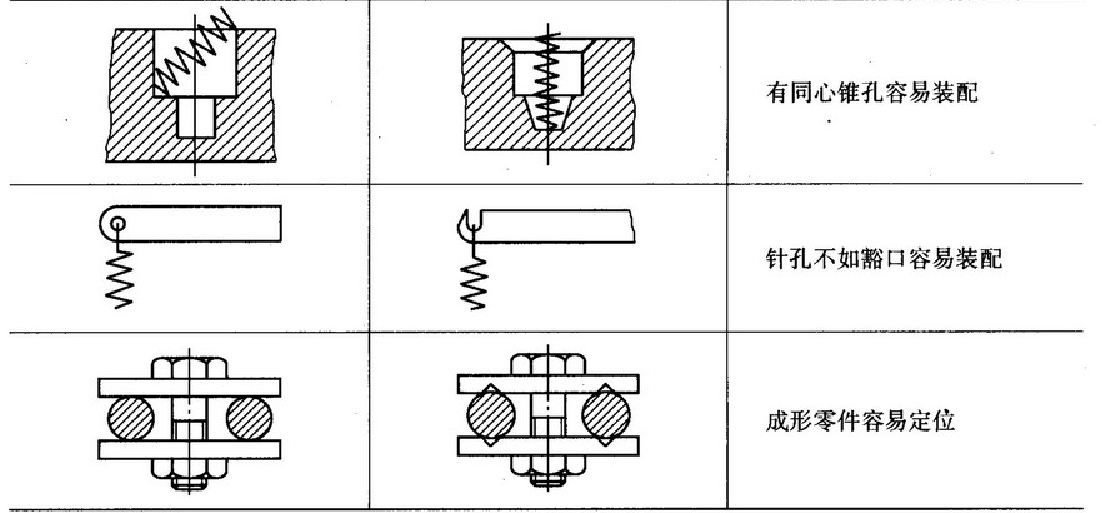

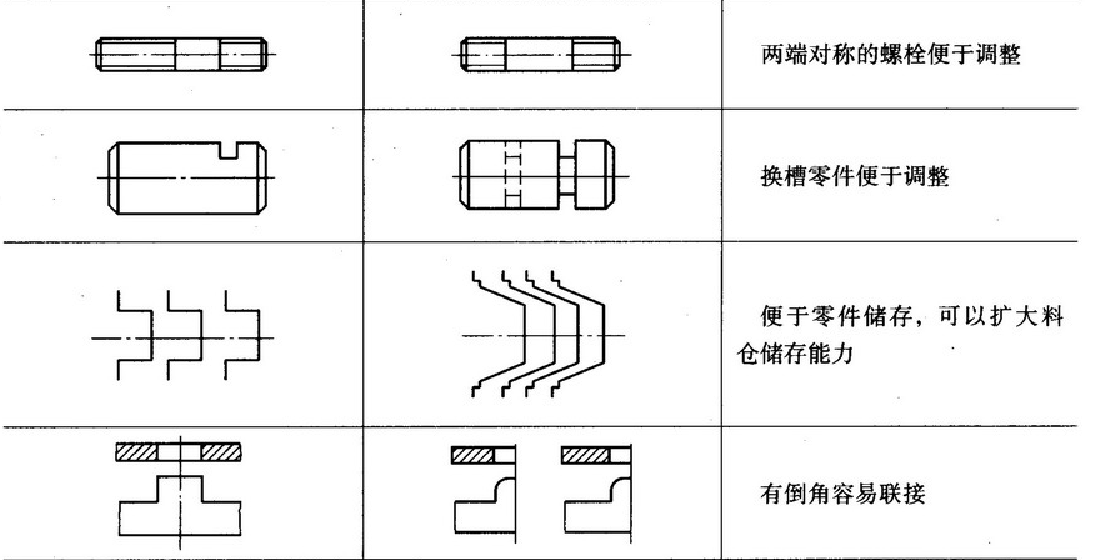

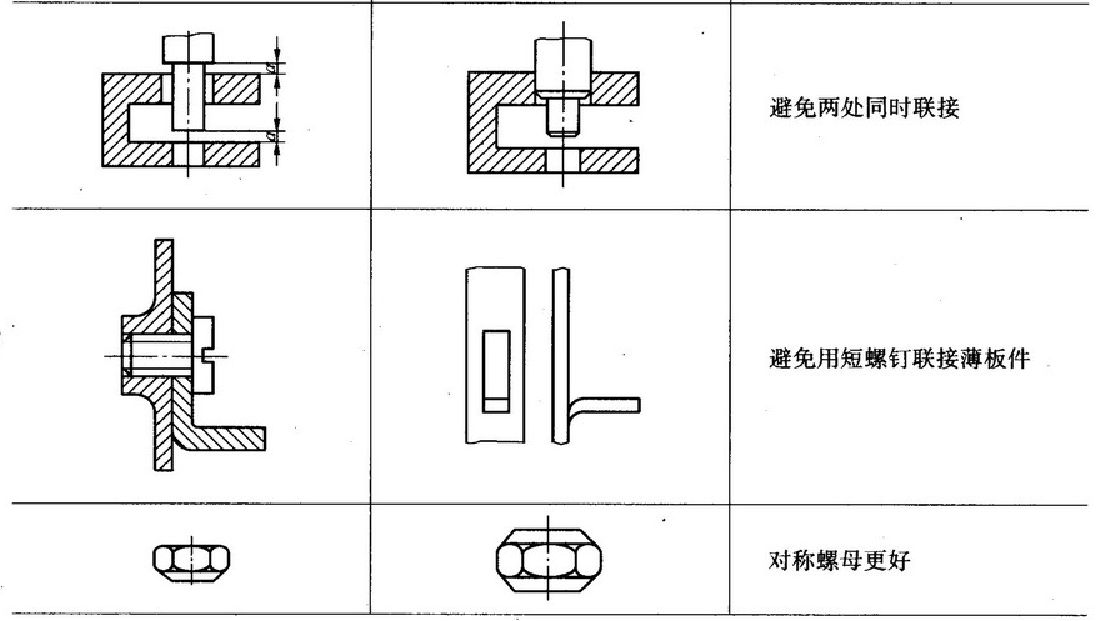

改进自动装配工艺性

二、自动装配工艺设计的一般要求

自动装配的工艺要求要比人工装配的工艺要求复杂得多。为使自动装配工艺设计先进可靠，经济合理，在设计中应满足以下几个要求：

   1. 保证装配工作循环的节拍同步

   2．除正常传送外，宜避免或减少装配基础件的位置变动

   3．要合理选择装配基准面

   4．对装配件要进行分类

   5．关键件和复杂件的自动定向

   6. 易缠绕零件要能进行定量隔离

   7. 精密配合副要进行分组选配

   8. 要合理确定装配的自动化程度

   9. 要注意不断提高装配自动化水平
