一、概述

▲ 供料方式

   人工供料 与 自动供料

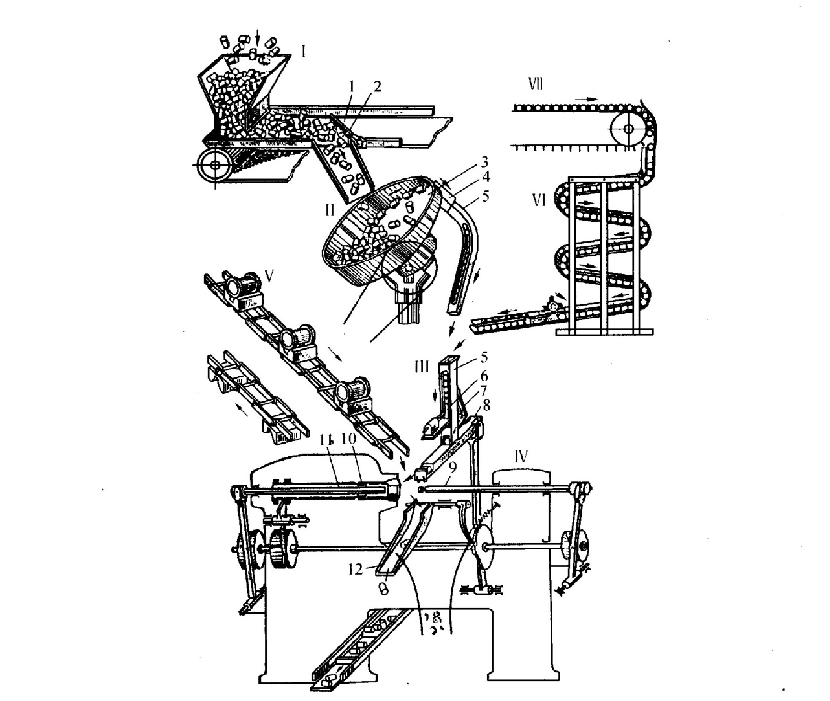

▲ 自动供料装置的组成

  储料器、输料槽、定向定位装置、上料器组成。

▲ 料仓与料斗的区别

   料仓式储料器需人工将工件按一定方向摆放在仓内；

   料斗式储料器只需将工件倒入料斗，由料斗自动完成定向。

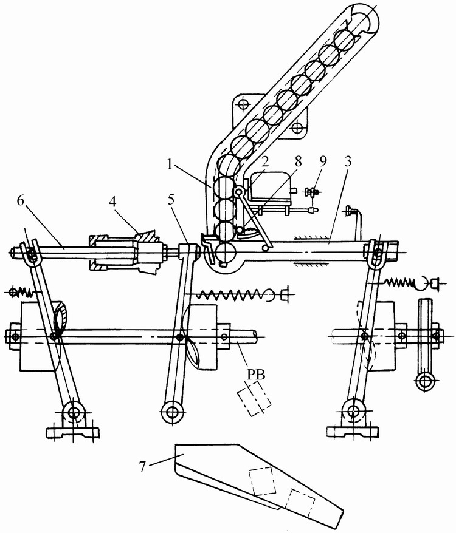

图4—4 机床自动供料装置

1—料仓 2—隔料器  3—上料器  4—弹簧夹头  5—上料杆6—推料杆  7—出料槽 8—弹簧  9—自动停车装置

▲ 基本要求

  1）供料时间应尽可能短，以缩短辅助时间和提高生产率；

  2）供料装置结构尽可能简单，供料稳定可靠；

  3）供料时避免大的冲击，防止供料装置损伤工件；

  4）供料装置要有一定的适用范围，以适应不同类型、不同尺寸的工件要求；

  5）满足一些工件的特殊要求。

二、料仓、料斗及输料槽

1. 料仓的结构形式及拱形消除机构

    由于工件的重量和形状尺寸变化较大，因此料仓结构设计没有固定模式。一般把料仓分成自重式和外力作用式两种结构。

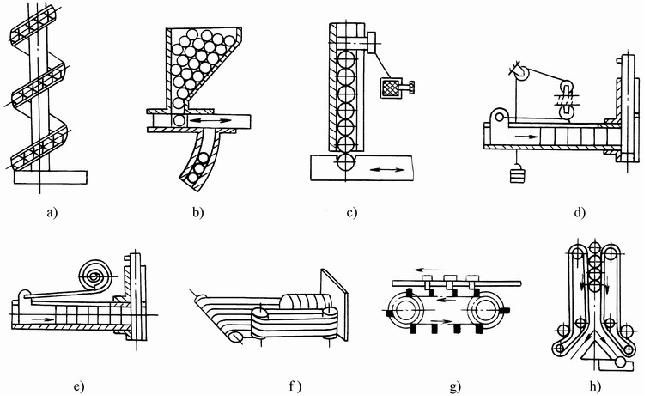

图4—5 料仓的结构形式

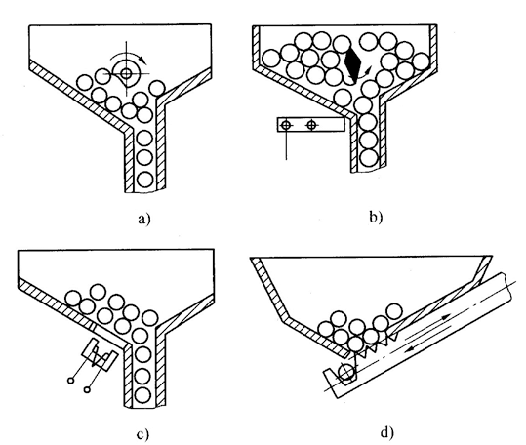

拱形消除机构

    拱形消除机构一般采用仓壁振动器。仓壁振动器使仓壁产生局部、高频微振动，破坏工件间的摩擦力和工件与仓壁间的摩擦力，从而保证工件连续地由料仓中排出。振动器振动频率一般为1000～3000次/min 。当料仓中物料搭拱处的仓壁振幅达到0.3mm时，即可达到破拱效果。在料仓中安装搅拌器也可消除拱形堵塞。
