第三节 液压与气动传动控制

        机械制造过程中广泛采用液压、气动与电气对其整个工作循环进行控制。采用高水平高质量的液压、气动和电气的控制系统，就成为自动化制造装置可靠运行的关键。

一、液压传动控制

       液压控制有机械-液压组合控制和电气-液压组合控制两种方式。

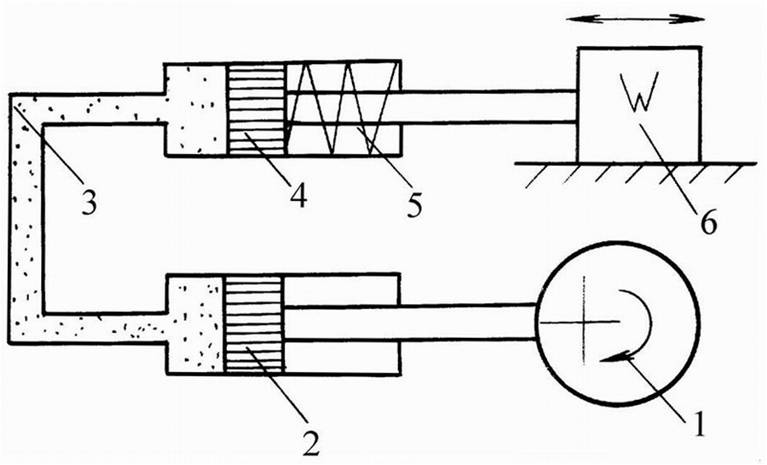

                                                      图2-3 机械-液压组合控制系统示意图

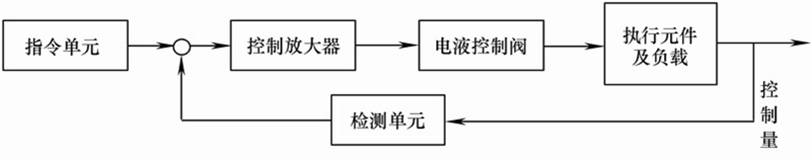

                                                      图2-4 电气-液压组合控制系统原理图

二、气动传动控制

    气动控制技术：以压缩空气为工作介质进行能量和信号传递

   气动控制系统组成——气压发生装置、执行元件、控制元件和附属元件等部分组成。

   应用特点——易于实现高速、轻切削工艺，短节拍、频繁工作，设备配置灵活、调整方便，好的技术经济性等。

   气动控制系统的形式——

    1）全气控的气阀系统

    2）电-气控制电磁阀系统

    3）气-电子综合控制系统

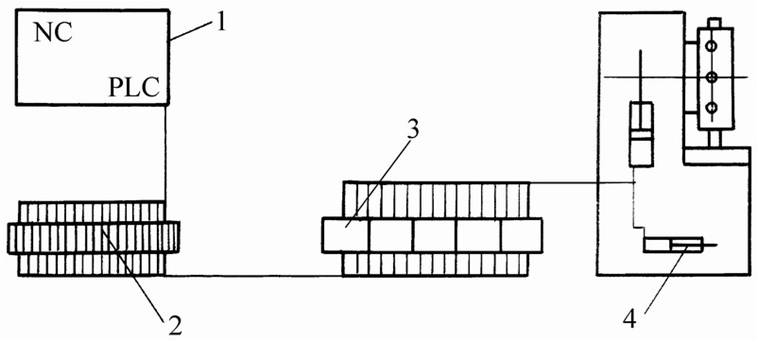

             图2-5 气-电子综合控制系统示意图

   4）气动逻辑控制系统

  气动控制形式选择

表2-1 气动控制形式选择
