1、地面移动机器人车轮形式

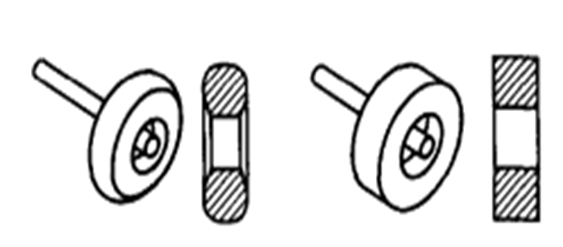

 在轮式地面移动机器人中，车轮的形状或结构形式取决于地面的性质和车辆的承载能力。室外路面行驶的采用充气轮胎，室内平坦地面上的可采用实心轮胎。传统的车轮形状如图6.5所示，这种车轮适合于平坦的坚硬路面。

    图6.5  传统的车轮形状

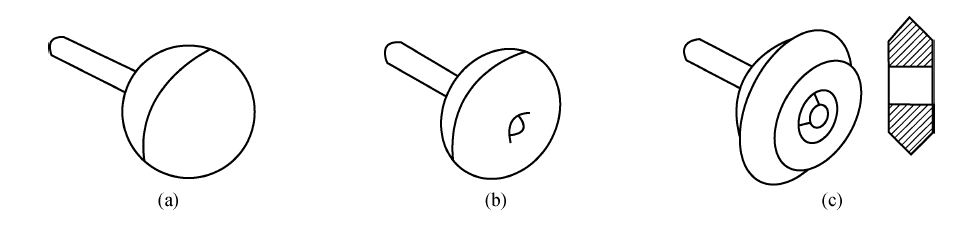

 图6.6所示的是球轮、充气轮和锥形轮，充气车轮弹性好能吸收因路面不平而引起的冲击和振动,特别适合于沙丘地形。

图6.6  球轮、充气轮和锥形轮

(ａ)球轮； (ｂ)充气轮； (ｃ)锥形轮

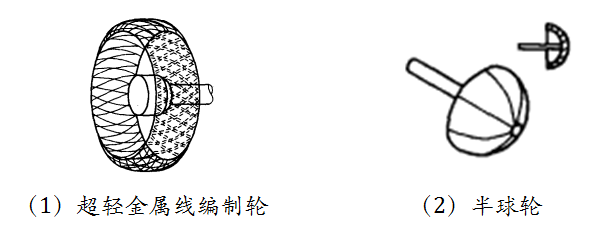

 图6.7所示的是超轻金属线编织轮和半球形轮。这两种轮是为火星表面移动车辆开发而研制出来的，其中超轻金属线编织轮用来减轻移动机构的重量，减少升空时的发射功耗和运行功耗。

图6.7  超轻金属线编制轮和半球形轮

2、地面移动机器人车轮的配置和转向机构

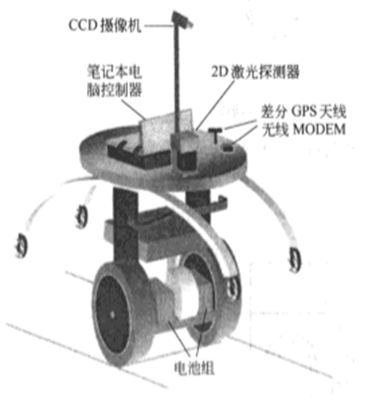

  车轮式移动机构依据车轮的多少分为1轮、2轮、3轮、4轮以及多轮机构。1轮和2轮移动机构在实现上的主要障碍是稳定性问题，新加坡南洋理工大学研制的Segbot双轮机器人(图6.8)，该机器人配置了2维激光探测器、差分GPS天线、CCD摄像机等，实现了稳定行走。但实际应用的轮式移动机构多为3轮和4轮。

图6.8  Segbot双轮机器人

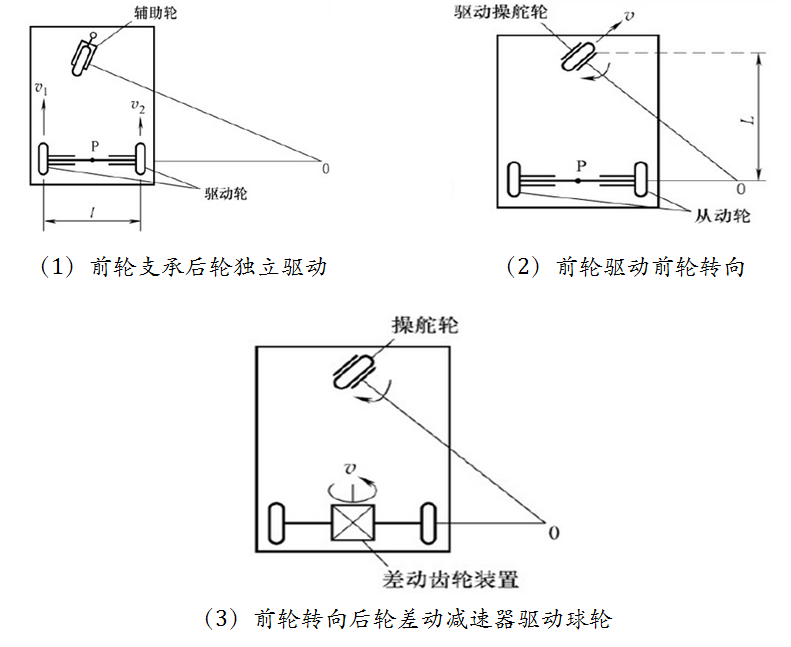

  三轮移动结构是车轮式机器人的基本移动结构，其结构是后轮用两轮独立驱动，前轮用小脚轮实现转向。这种结构的特点是结构组成简单，而且旋转半径可以从0到无限大，任意设定。常见的三轮移动机构布置方式有：两个后轮独立驱动，前轮仅起支承作用，靠后两轮的转动速度差实现转向；也有采用前轮驱动前轮转向的方式；还有利用后轮差动减速器驱动前轮转向的方式。如图6.10所示为三轮车型移动机器人机构。

图6.10 　三轮车型移动机器人机构

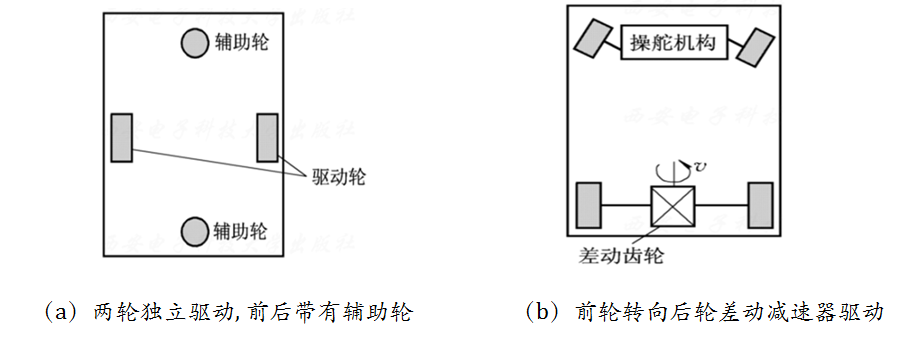

  四轮车的驱动机构为两轮独立驱动,如图6.11（a）所示，能够实现整车灵活的零半径回转。图6.11（b）为类似汽车的结构方式，适合于高速行走，小型机器人不大采用。

图6.11  Segbot双轮机器人

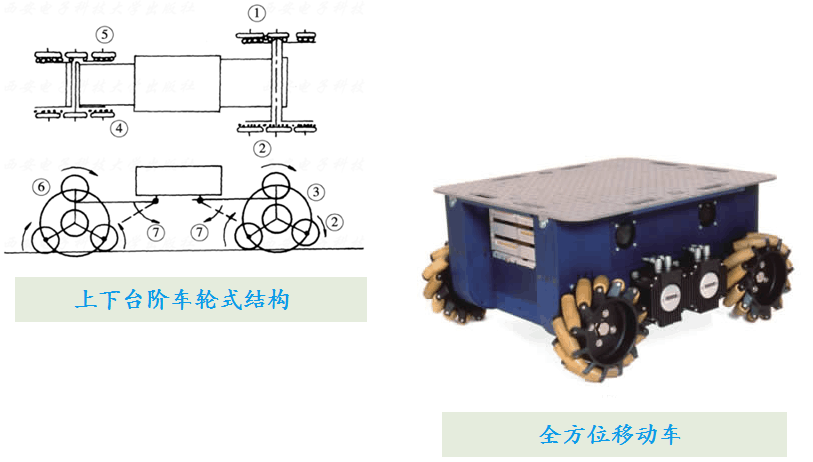

其他移动机构

‍

3、三轮移动机器人运动分析

1）两后轮独立驱动移动机构的运动分析：

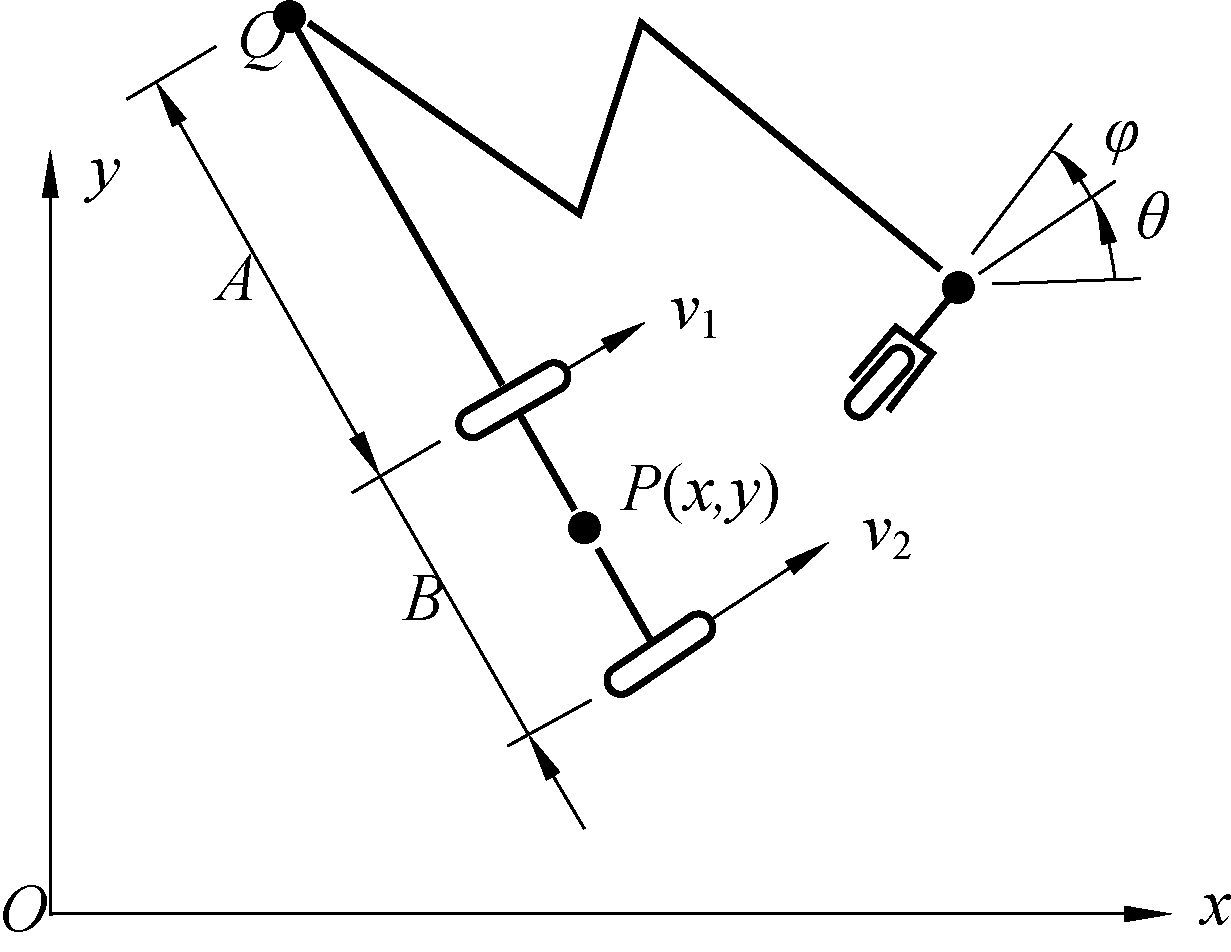

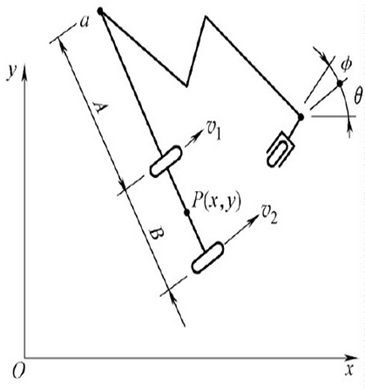

  如图6.16所示。xOy为固定的基础坐标系。P点为小车上的固定点，后轮的驱动速度分别为和，跨度为B。为车体纵轴线与x轴的夹角，φ角为前轮相对于本体的偏转角。

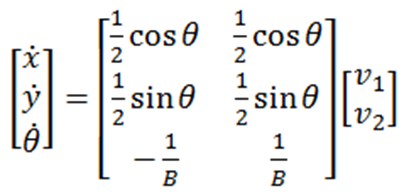

下式为后轮机构运动学中的雅可比阵：

图6.16 　两后轮独立驱动移动机构

2）前轮驱动三轮移动机构运动分析：

图6。17所示为前轮转向和驱动的三轮机构。其中前轮驱动速度为v，操舵转速为ω。前轮机构运动学中的雅可比阵为：

图6.17 　前轮驱动移动机构
