逻辑代数中的三种基本运算



        与运算也叫逻辑乘或逻辑与,即当所有的条件都满足时,事件才会发生,即“缺一不可。或叫逻辑相乘



从表中可知,其逻辑规律服从 00,全1才出1


这种与逻辑可以写成下面的表达式:

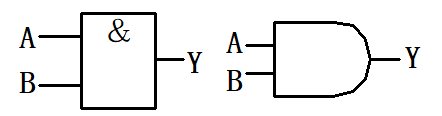

也可以用图表示与逻辑,称为逻辑门或逻辑符号,实现与逻辑运算的门电路称为与门。


        或运算也叫逻辑加或逻辑或,即当其中一个条件满足时,事件就会发生,即“有一即可

用与前面相同的逻辑赋值同样也可得到其真值表如表所示,其逻辑规律服从11,全0才出


其逻辑式为

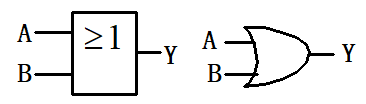

       其逻辑门符号如图所示,实现或逻辑运算的门电路称为或门。



条件具备时,事件不发生;条件不具备时,事件发生,这种因果关系叫做逻辑非,也称逻辑求反

        非逻辑运算也叫逻辑非或非运算、反相运算,即输出变量是输入变量的相反状态。其逻辑式为


上式也可写成



与非运算是先与运算后非运算的组合。以二变量为例,布尔代数表达式为:


其逻辑规律服从01,全1才出0”



其逻辑规律服从01,全1才出0”


实现与非运算用与非门电路来实现,如图所示



或非运算是先或运算后非运算的组合。以二变量AB为例,布尔代数表达式为:



或非逻辑规律服从有1”出“0”全“0”出“1

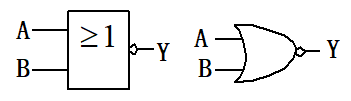

或非运算用或非门电路来实现,如图所示



与或非运算是“先与后或再非”三种运算的组合。以四变量为例,逻辑表达式为:



上式说明:当输入变量AB同时为1CD同时为1时,输出Y才等于0。与或非运算是先或运算后非运算的组合。在工程应用中,与或非运算由与或非门电路来实现




其布尔表达式(逻辑函数式)为


符号“⊕”表示异或运算,即两个输入逻辑变量取值不同时Y=1,即不同为“1”相同为“0”,异或运算用异或门电路来实现

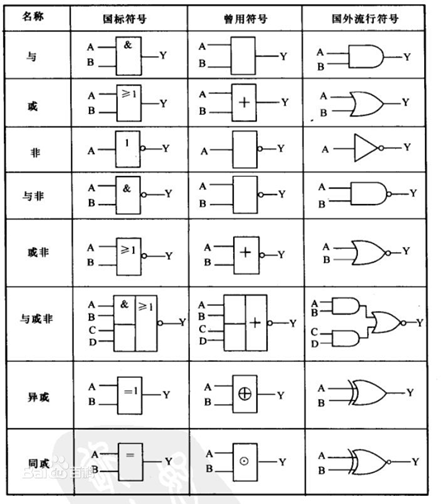

其门电路的逻辑符号如图所示
