模拟电子技术(电气)-配套
西华大学
主讲教师:陈永强
课程介绍
课程章节
课程特点
《模拟电子技术》课程主要讲解一些典型模拟电路的结构、特点、分析方法及其应用。其课程特点是具有工程性和实践性。 课程代码:230820789 课程学时:56 开课单位:电气与电子信息学院.电工电子教学部 主讲教师:陈永强(教授、西华大学.电气与电子信息学院) 课程获奖:模拟电子技术课程改革成果获四川省第八届教学成果奖一等奖
1    教学指南
2    机考系统
3    互动空间
4    教材附件资源
陈老师教学班需要掌握的器件知识

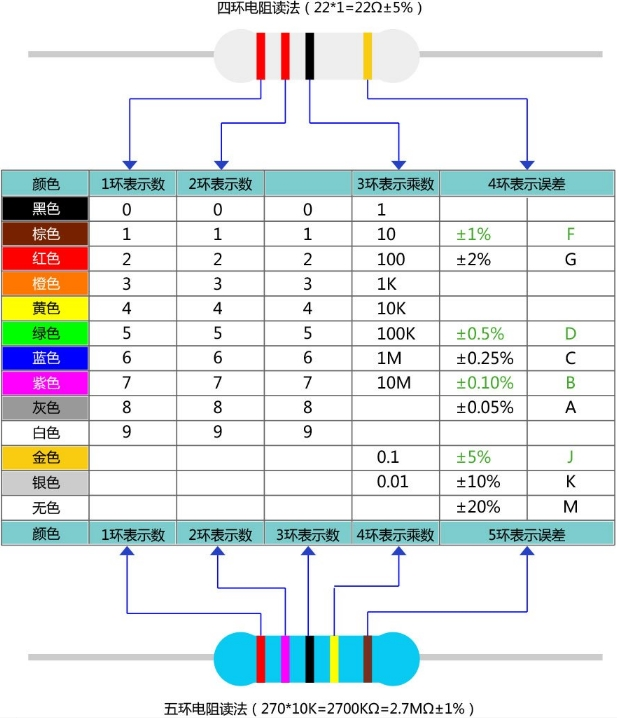

1、色环电阻读值方法
要求:能够根据下图正确读取四环电阻阻值。

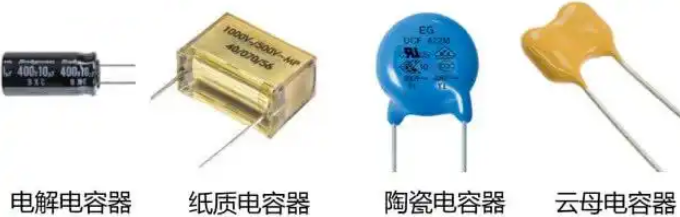

2、常用电容的识图
要求:能区分普通电容和极性电容,识别极性电容的正负极,读电容的容量等。
点击查看:电容器常识 电容器类别

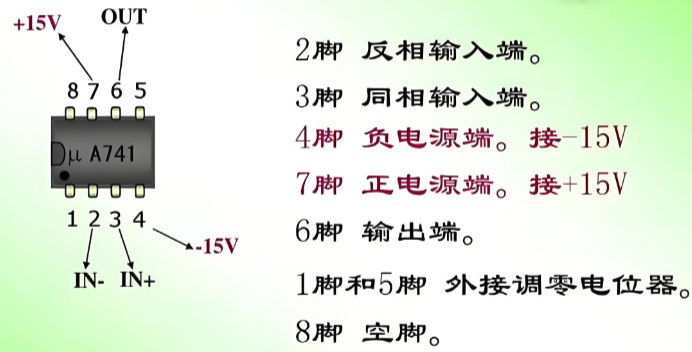

3、集成运放741的引脚图
要求:掌握各管脚功能,能够正确连接外围器件组成基本比例运算电路、微积分电路等。

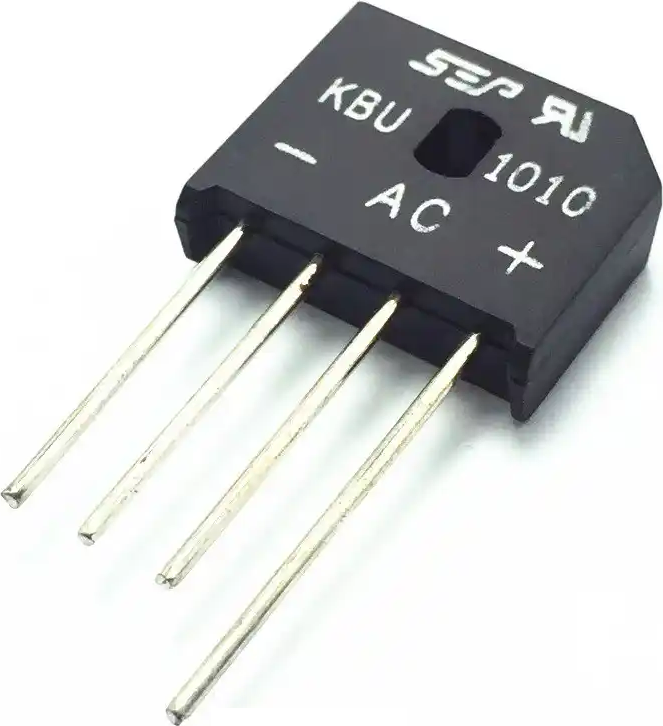

4、整流桥的识图
要求:能够识别管脚,并正确与电路其它器件相连。
