附　　录

一、螺纹

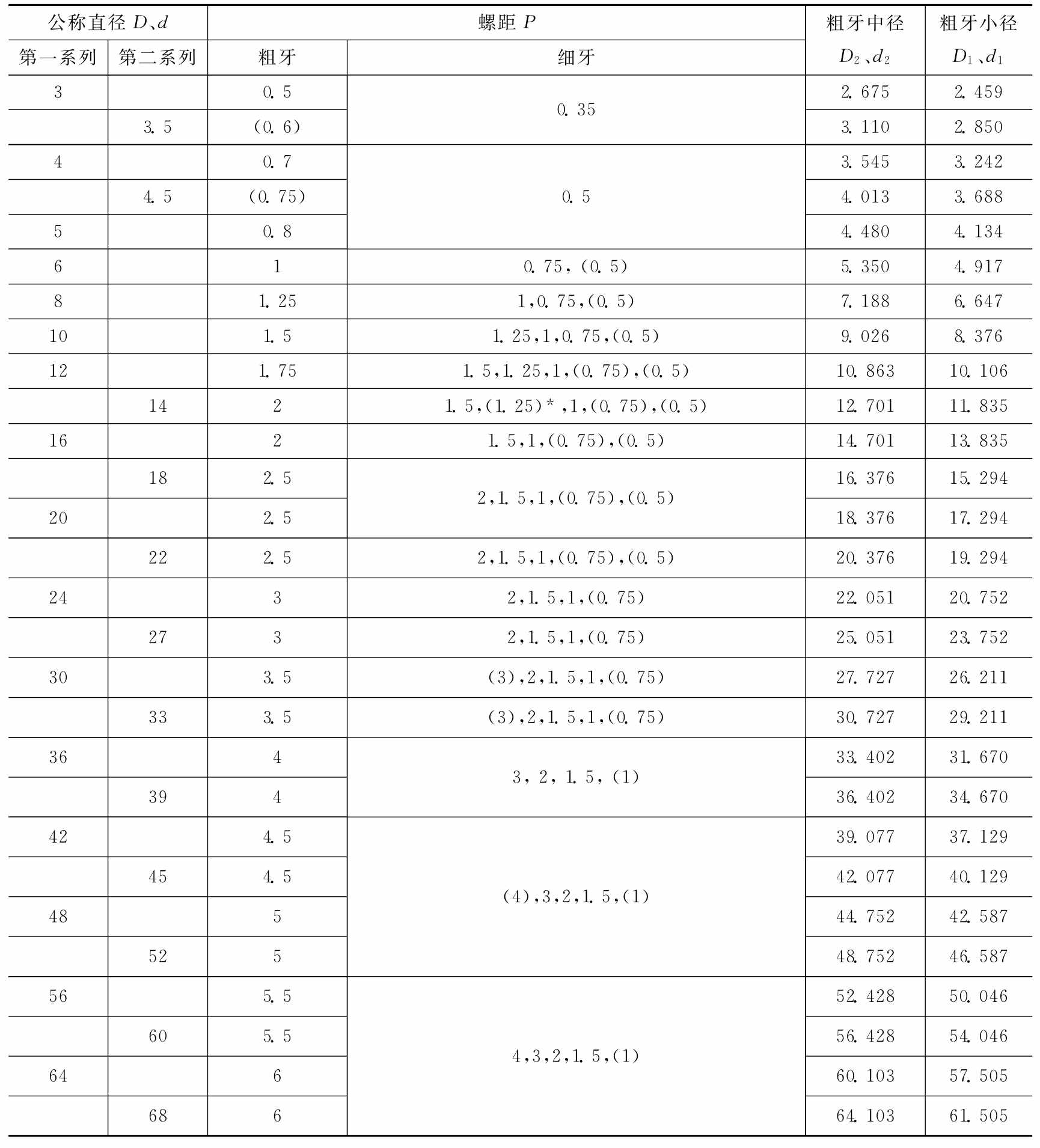

附表1　普通螺纹直径与螺距系列（GB/T　193—2003）、基本尺寸（GB/T　196—2003）摘编mm

注：1.优先选用第一系列，括号内尺寸尽可能不用，第三系列未列入。

2.^＊M14×1.25仅用于火花塞。

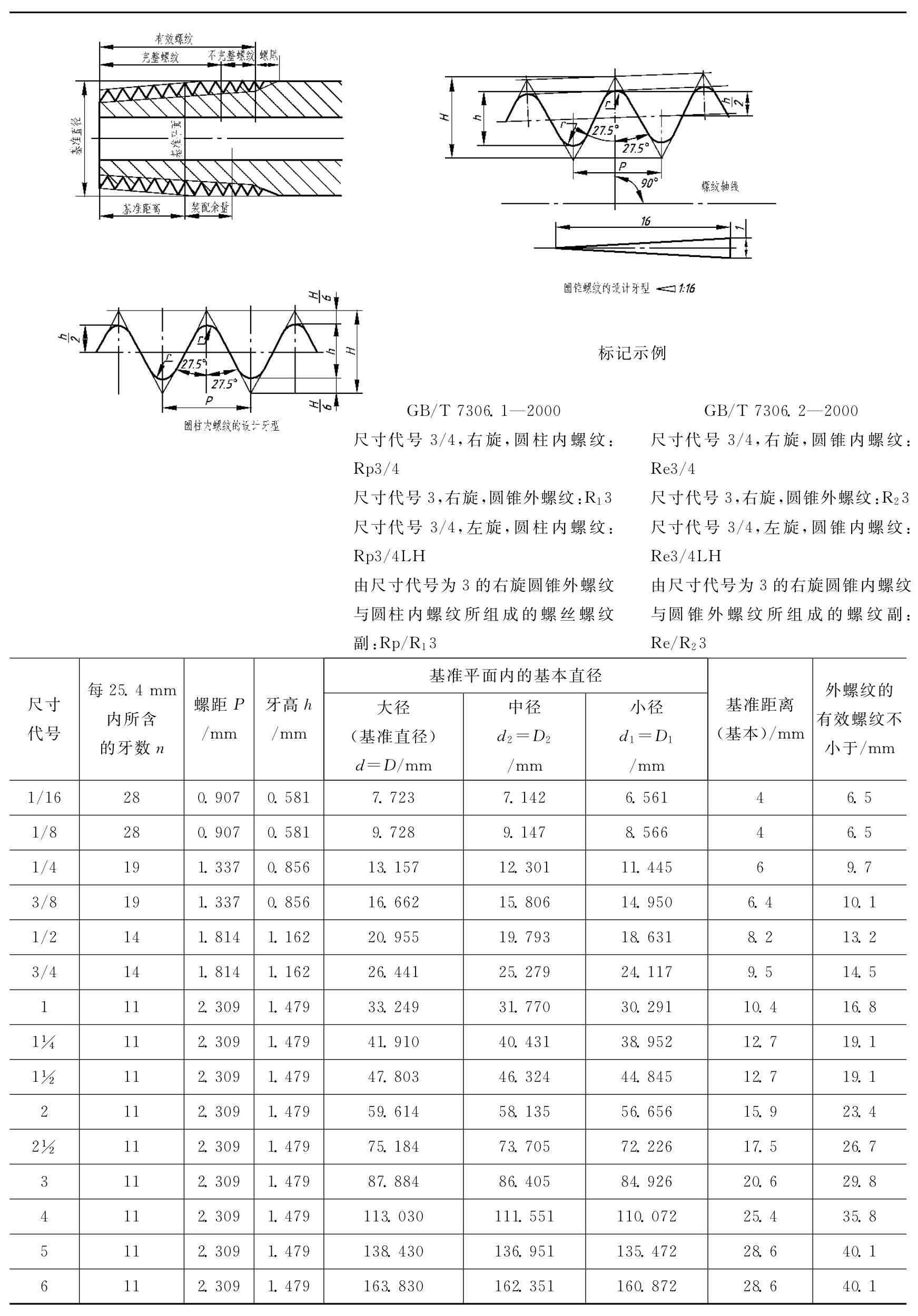

附表2　55°密封管螺纹

附表3　55°非密封管螺纹（GB/T　7307—2001）摘编

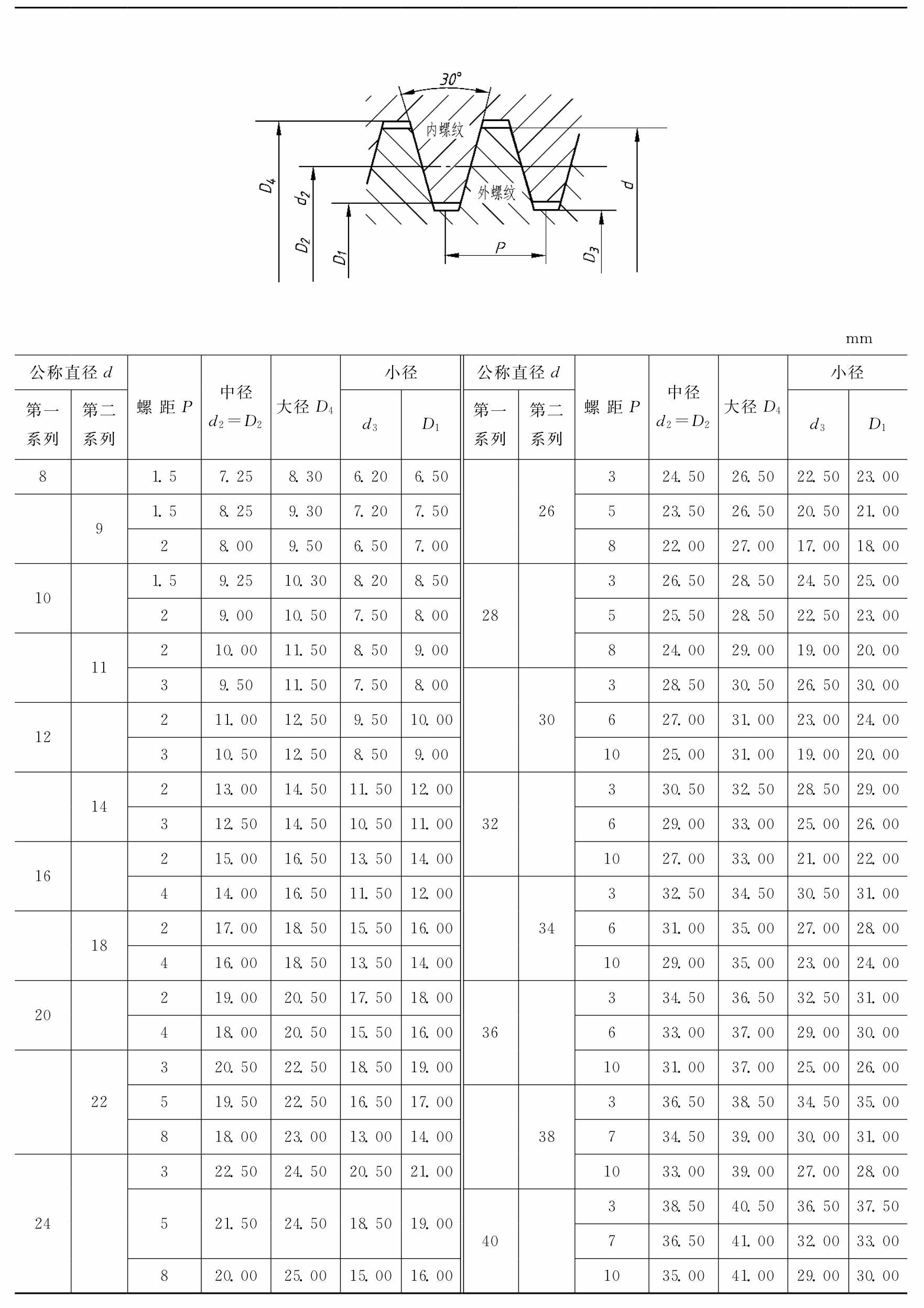

附表4　梯形螺纹基本尺寸（摘自GB/T　5796.3—2005）

二、螺纹紧固件

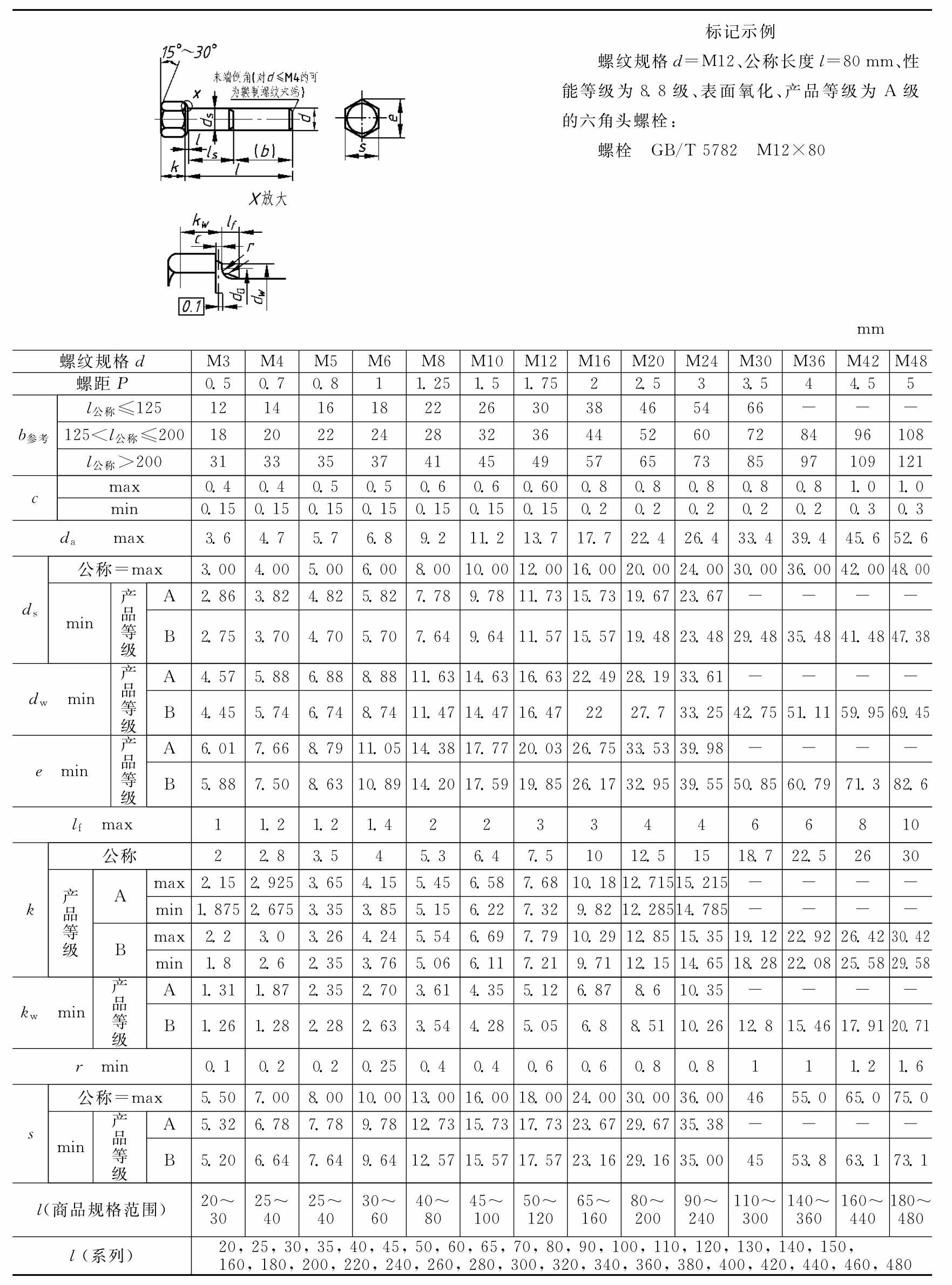

附表5　六角头螺栓（GB/T　5782—2000）摘编

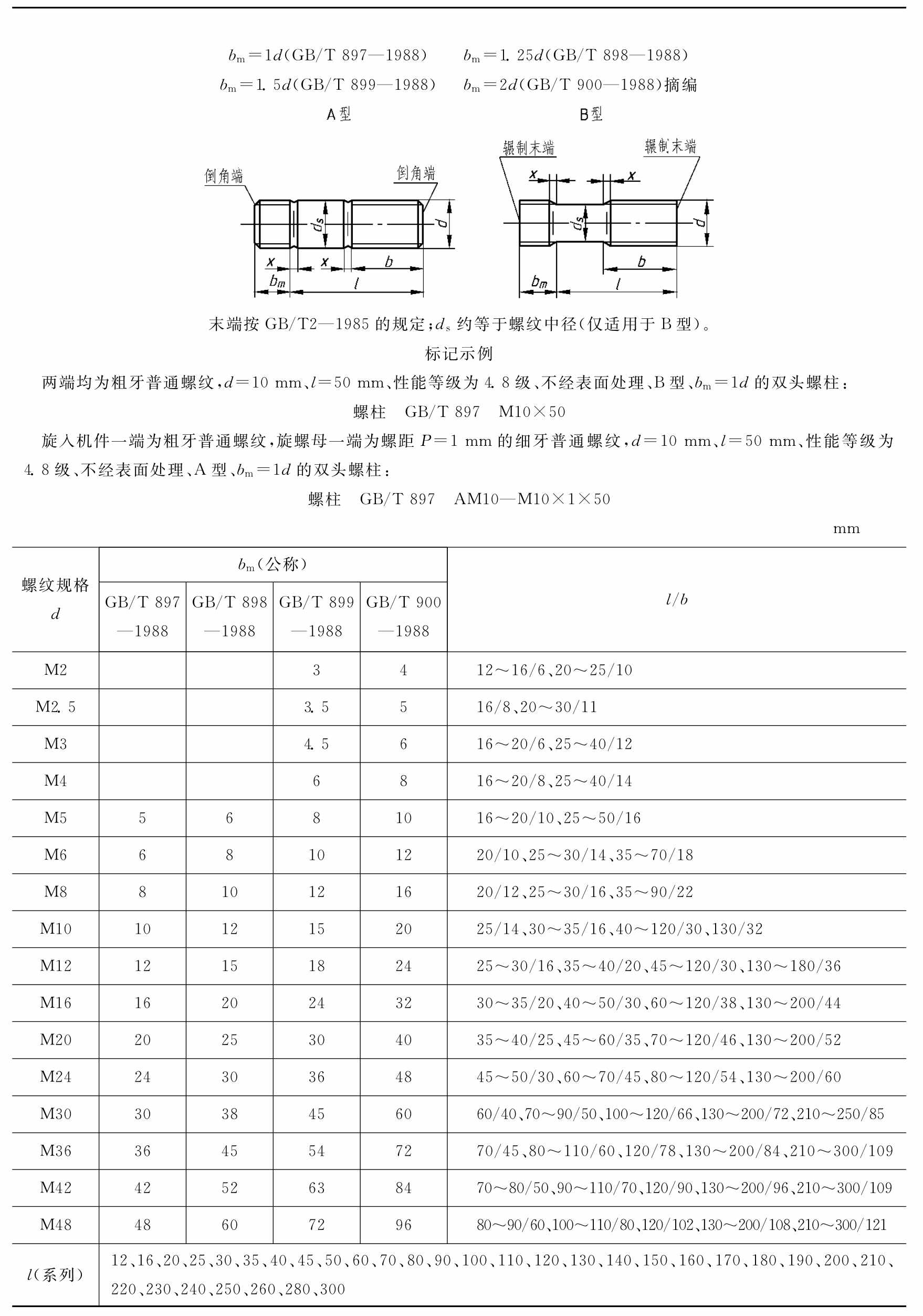

附表6　双头螺栓

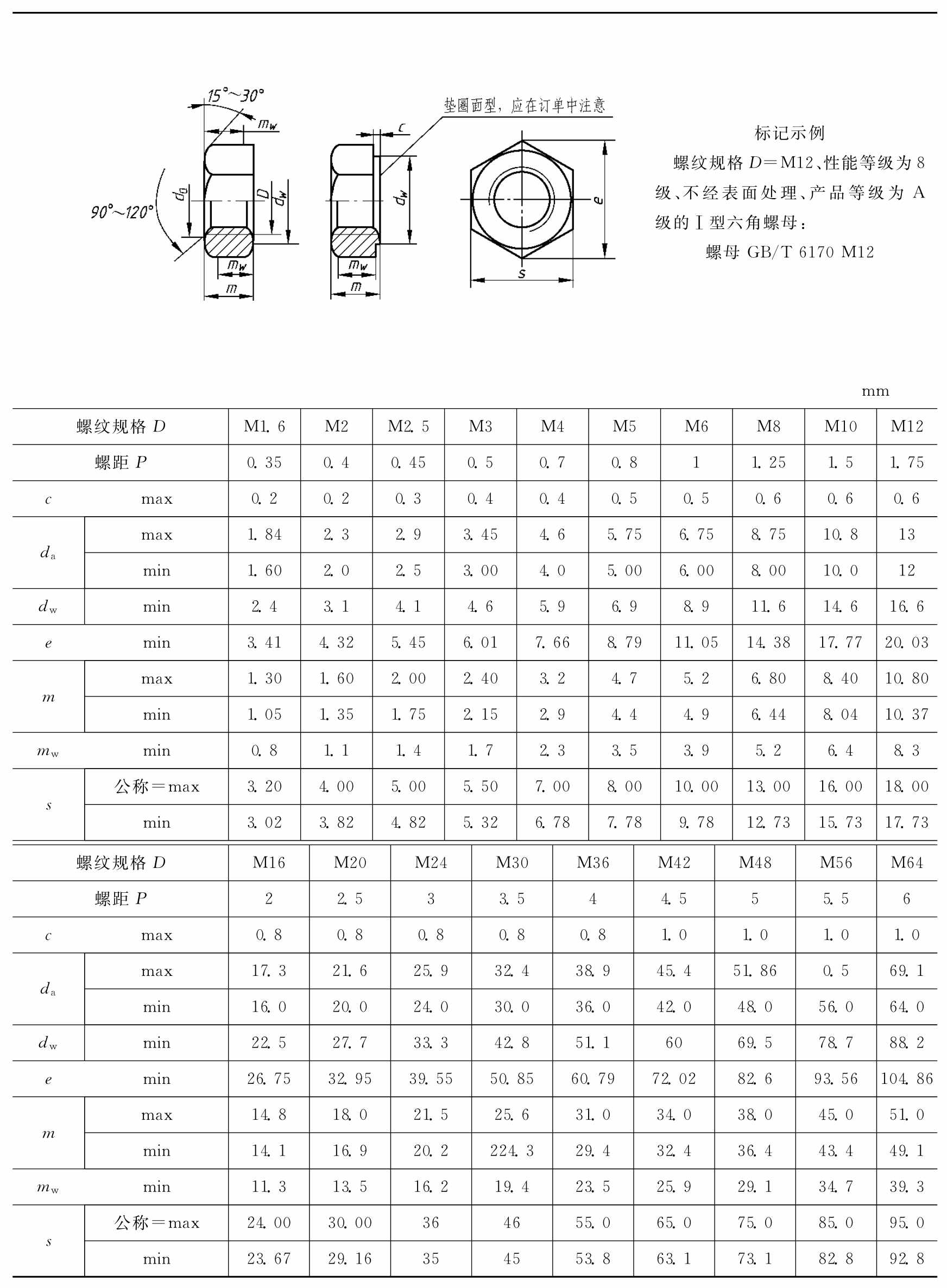

附表7　Ⅰ型六角螺母（GB/T　6170—2000）摘编

注：1.A级用于D≤16的螺母；B级用于D＞16的螺母。本表仅按优选的螺纹规格列出。

2.螺纹规格为M8～M64、细牙、A级和B级的Ⅰ型六角螺母，请查阅GB/T　6171—2000。

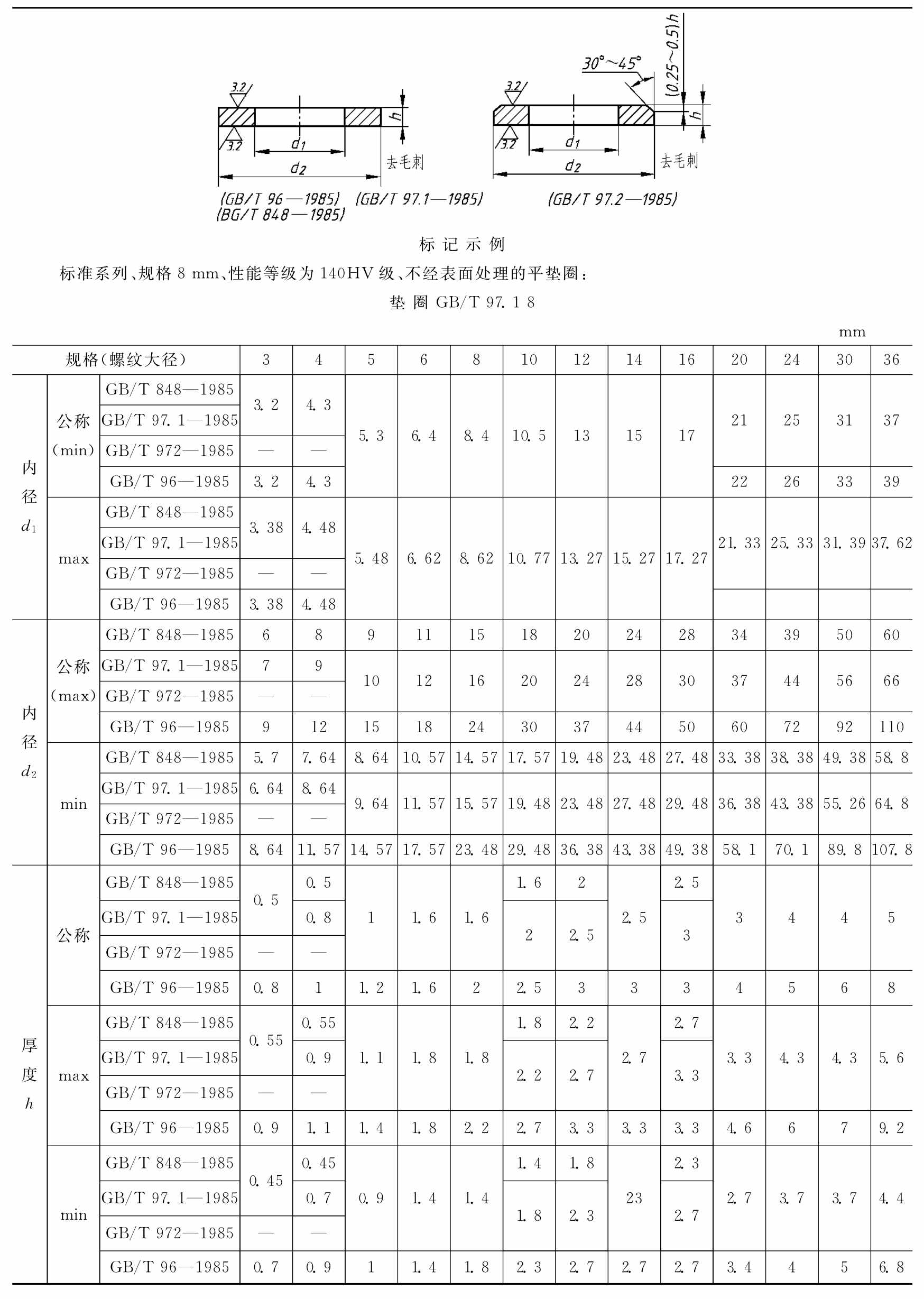

附表8　小垫圈——A级（GB/T　848—2002）、平垫圈——A级（GB/T　97.1—2002）、平垫圈　倒角型——A级（GB/T　97.2—1985）、大垫圈——A级（GB/T　96—1985）

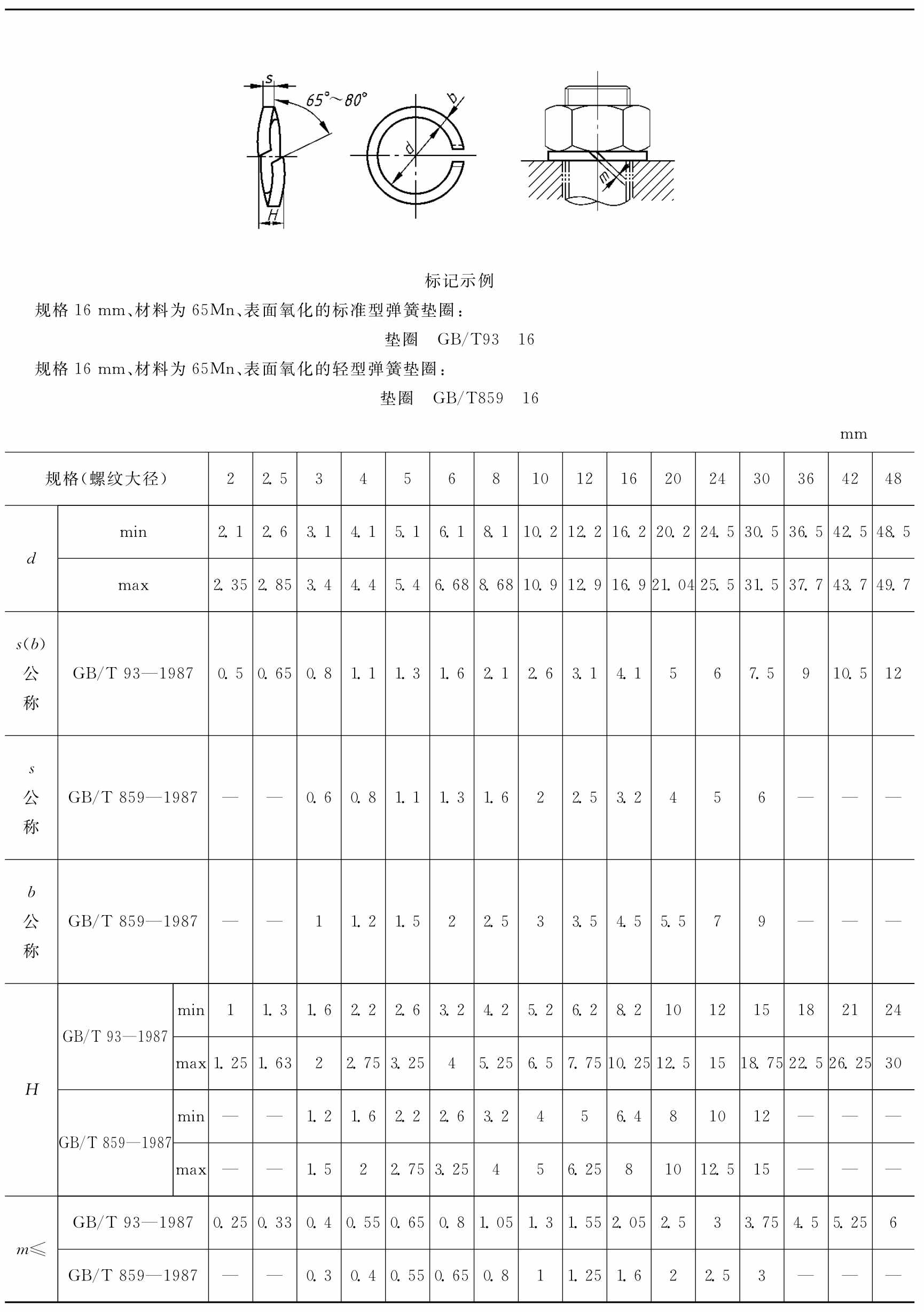

附表9　标准型弹簧垫圈（GB/T　93—1987）、轻型弹簧垫圈（GB/T　859—1987）摘编

注：m应大于零。

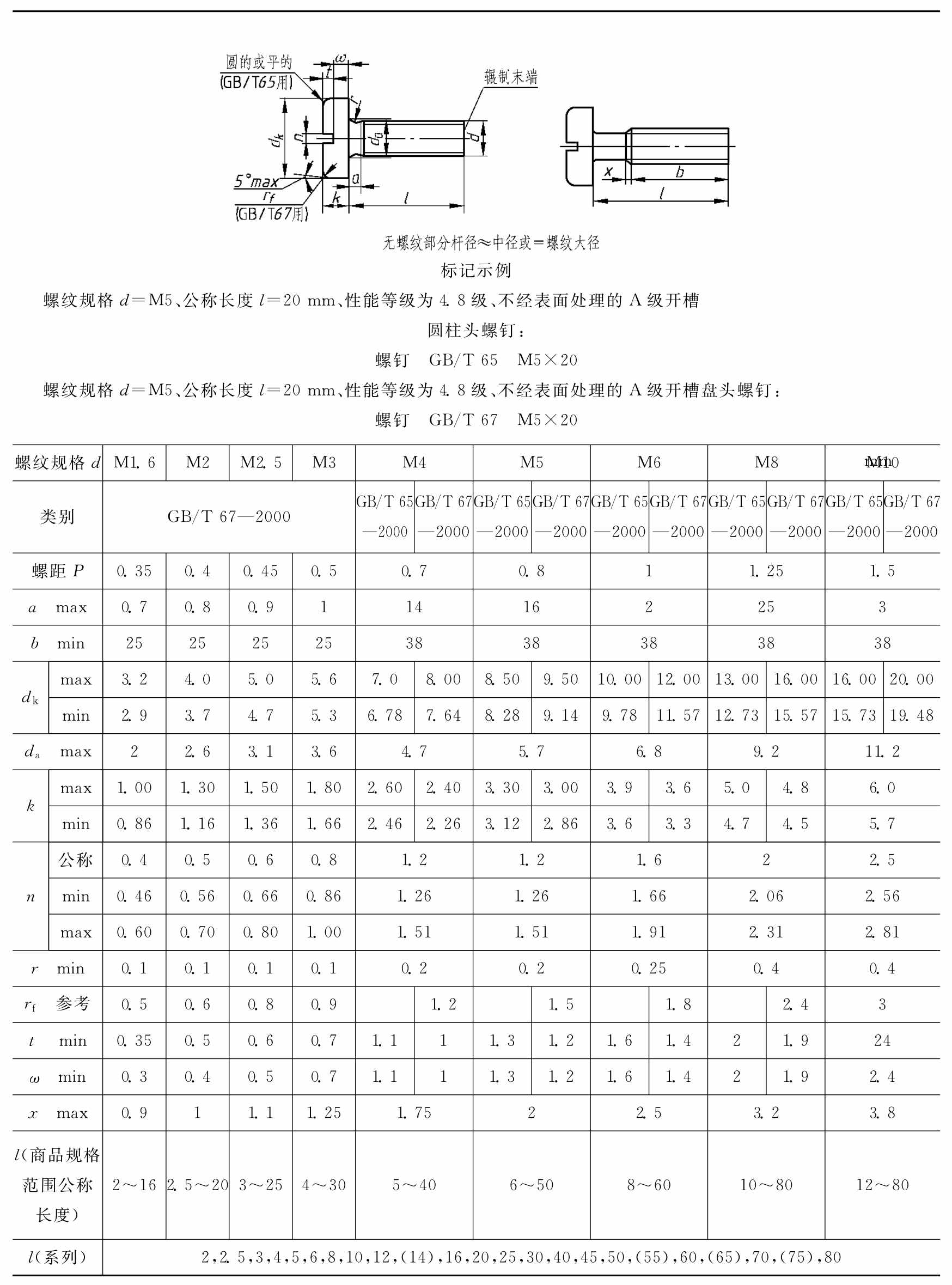

附表10　开槽圆柱头螺钉（GB/T　65—2000）、开槽盘头螺钉（GB/T　67—2000）摘编

注：1.螺纹规格d＝M1.6～M3、公称长度l≤30mm的螺纹，应制出全螺纹（b＝l-a）；螺纹规格d＝M4～M10，公称长度l≤40mm的螺钉，应制出全螺纹（b＝l-a）。

2.尽可能不采用括号内的规格。

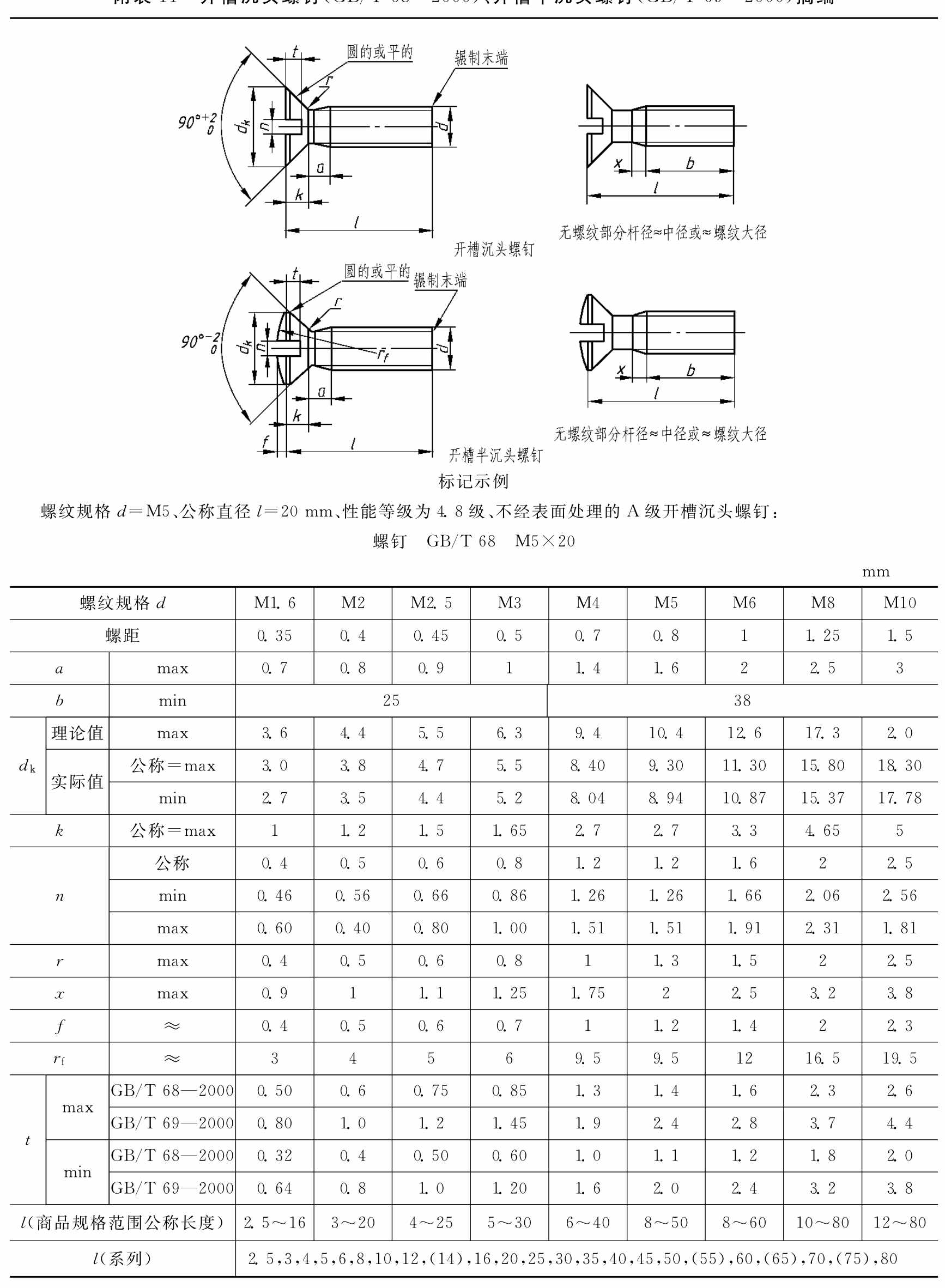

附表11　开槽沉头螺钉（GB/T　68—2000）、开槽半沉头螺钉（GB/T　69—2000）摘编

注：1.公称长度l≤30mm，而螺纹规格d在M1.6～M3的螺钉，应制出全螺纹（b＝l-a）；公称长度l≤45mm，而螺纹规格d在M4～M10的螺钉，也应制出全螺纹（b＝l-a）。

2.尽可能不采用括号内的规格。

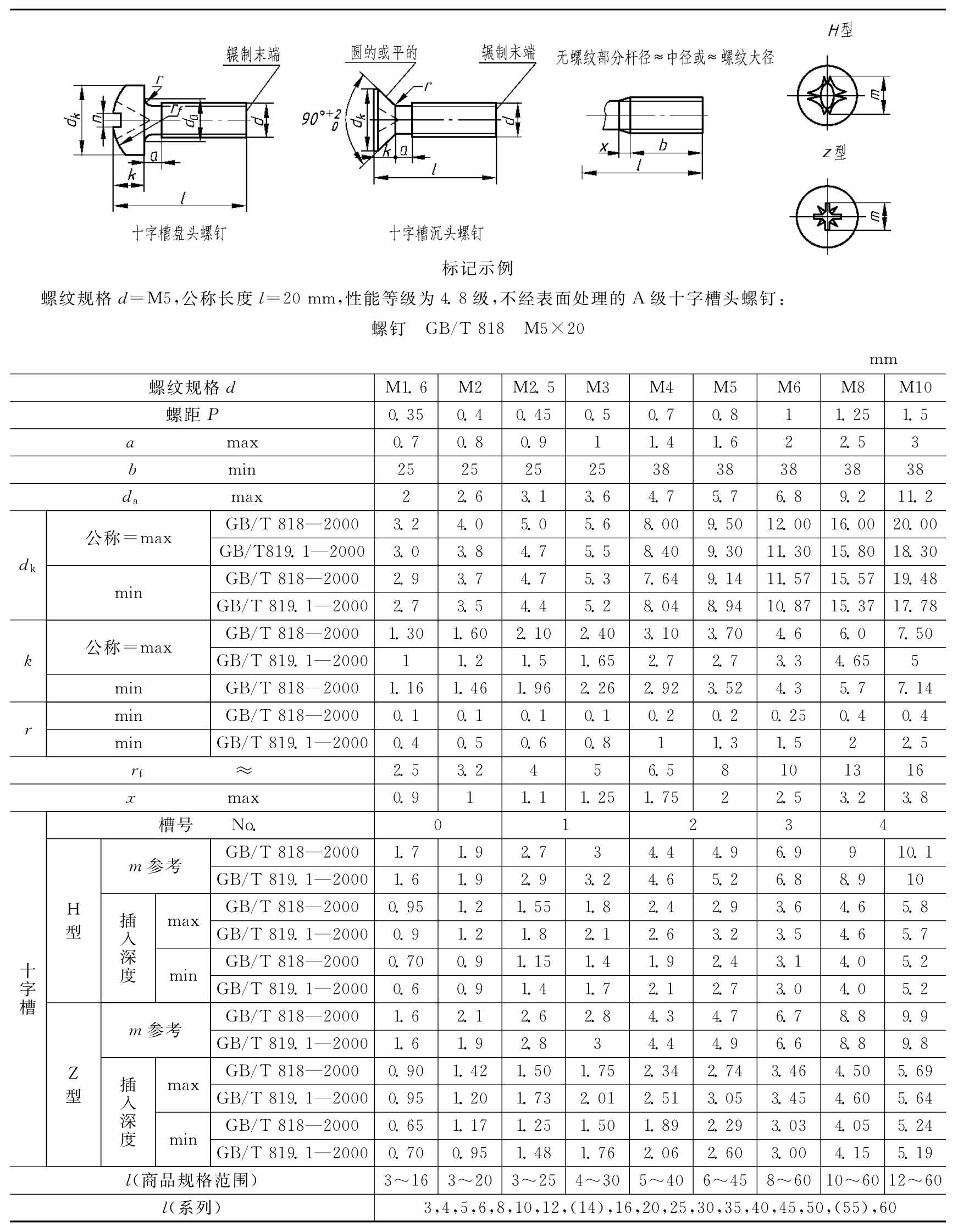

附表12　十字槽盘头螺钉（GB/T　818—2000）、十字槽沉头螺钉（GB/T　819.1—2000）摘编

注：1.公称长度l≤25mm（GB/T　819.1—2000，l≤30mm），螺纹规格d在M1.6～M3的螺钉，应制出全螺纹；公称长度l＜40mm（GB/T　819.1—2000，1＜45mm），而螺纹规格d在M4～M10的螺钉，也要制出全螺纹（b＝l-a）（GB/T 819.1—2000，b＝l-（k＋a））。

2.尽可能不采用括号内的规格。

3.GB/T　819.1—2000中的尺寸“d_k理论值max”未列入。

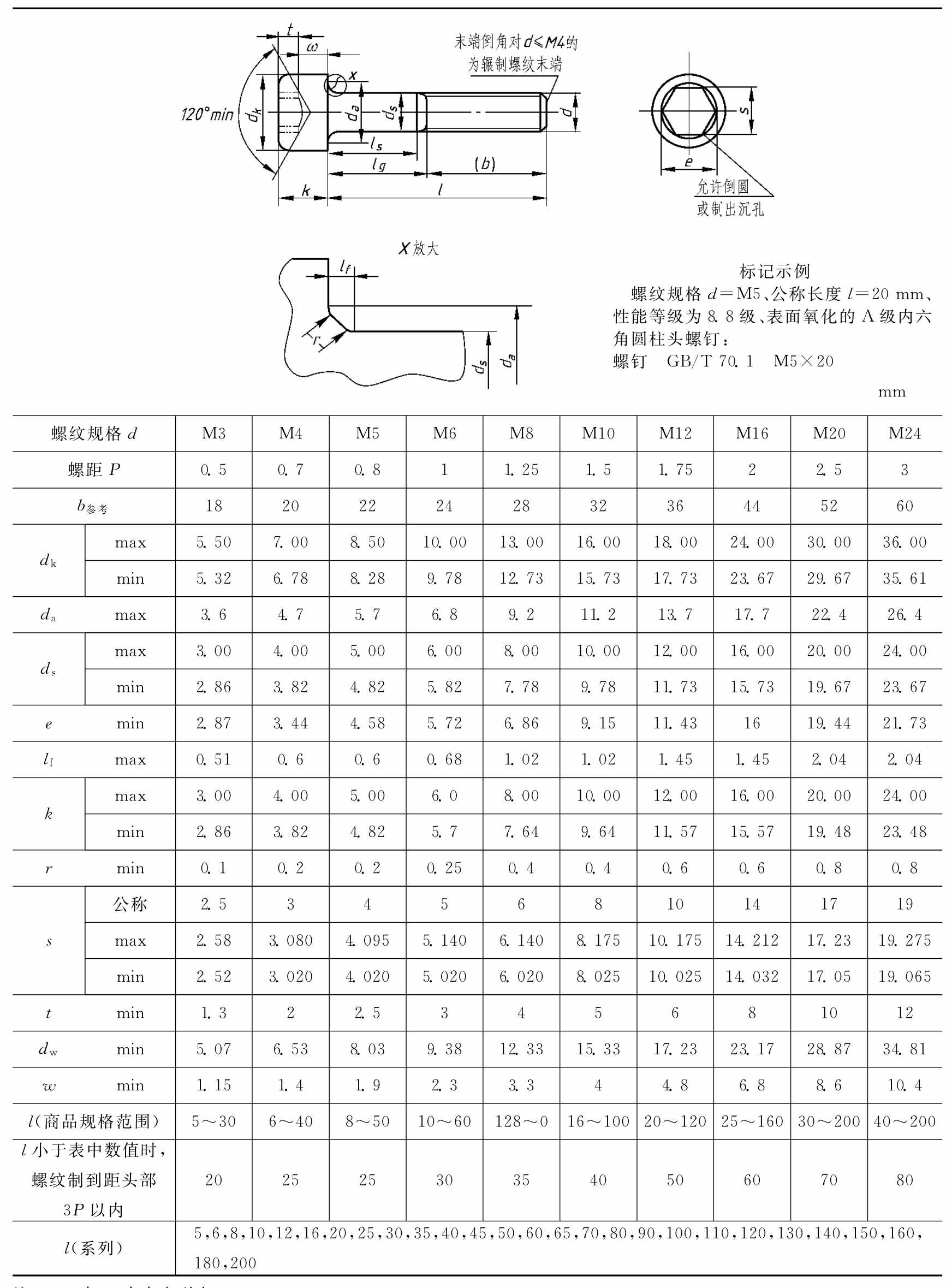

附表13　内六角圆柱头螺钉（GB/T　70.1—2000）摘编

注：1.l_g与l_s表中未列出。

2.s_max用于除12.9级以外的其他性能等级。

3.d_k　max对光滑头部未列出。

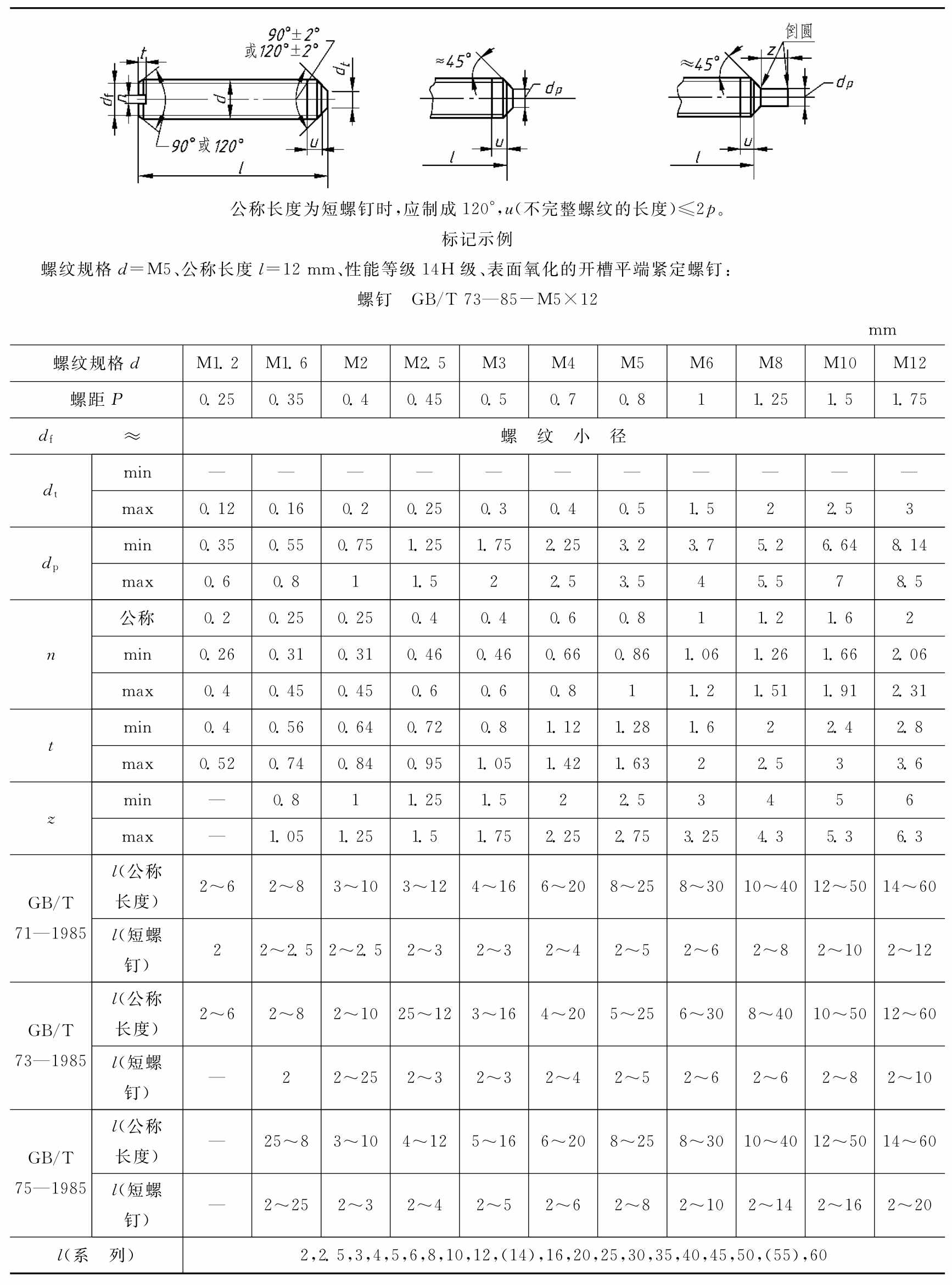

附表14　开槽锥端紧定螺钉（GB/T　71—1985）、开槽平端紧定螺钉（GB/T　73—1985）、开槽长圆柱端紧定螺钉（GB/T　75—1985）摘编

注：1.公称长度为商品规格尺寸。

2.尽可能不采用括号内的规格。

三、键与销

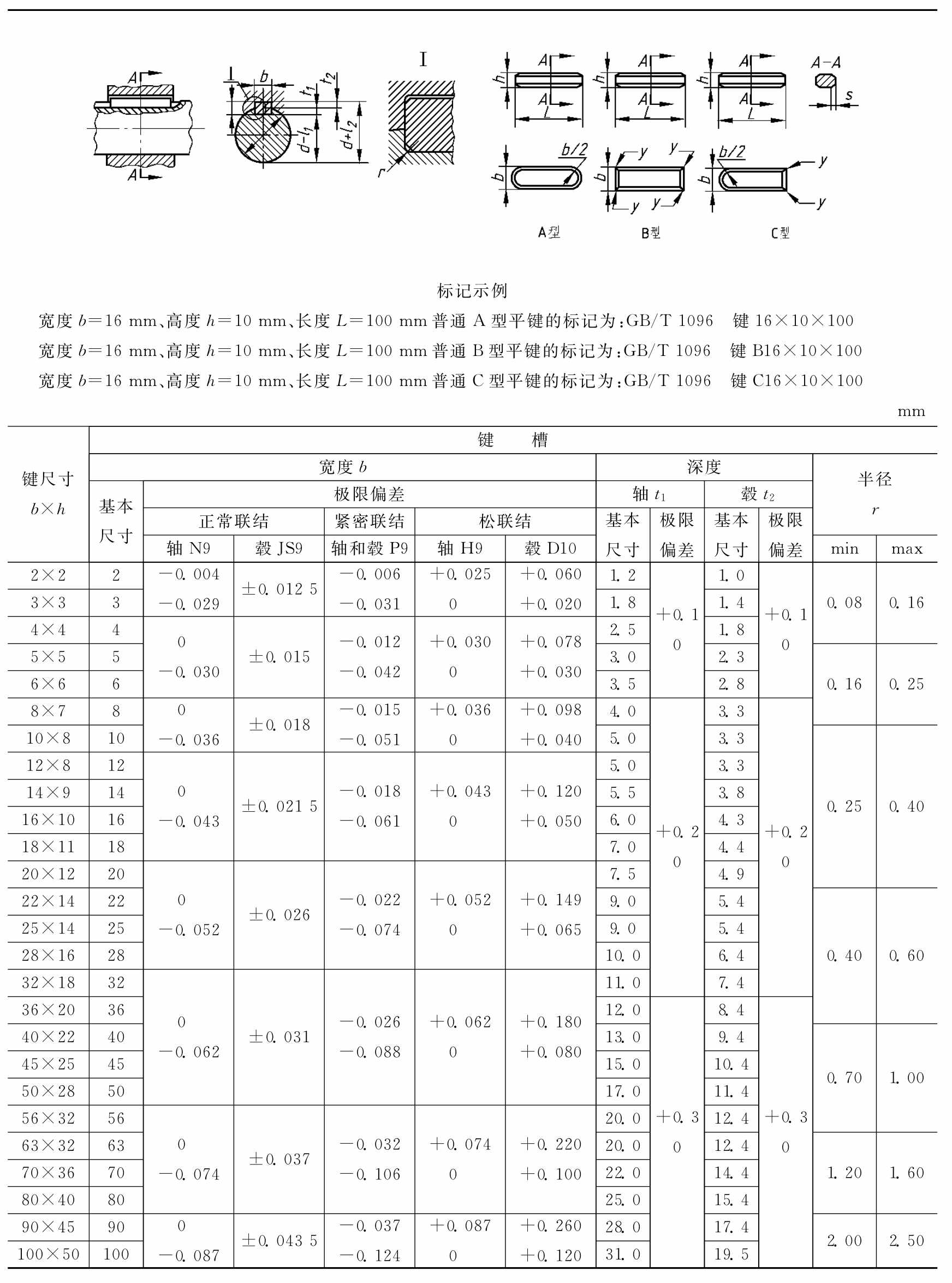

附表15　平键　键槽的剖面尺寸（GB/T　1095—2003）、普通平键（GB/T　1096—2003）摘编

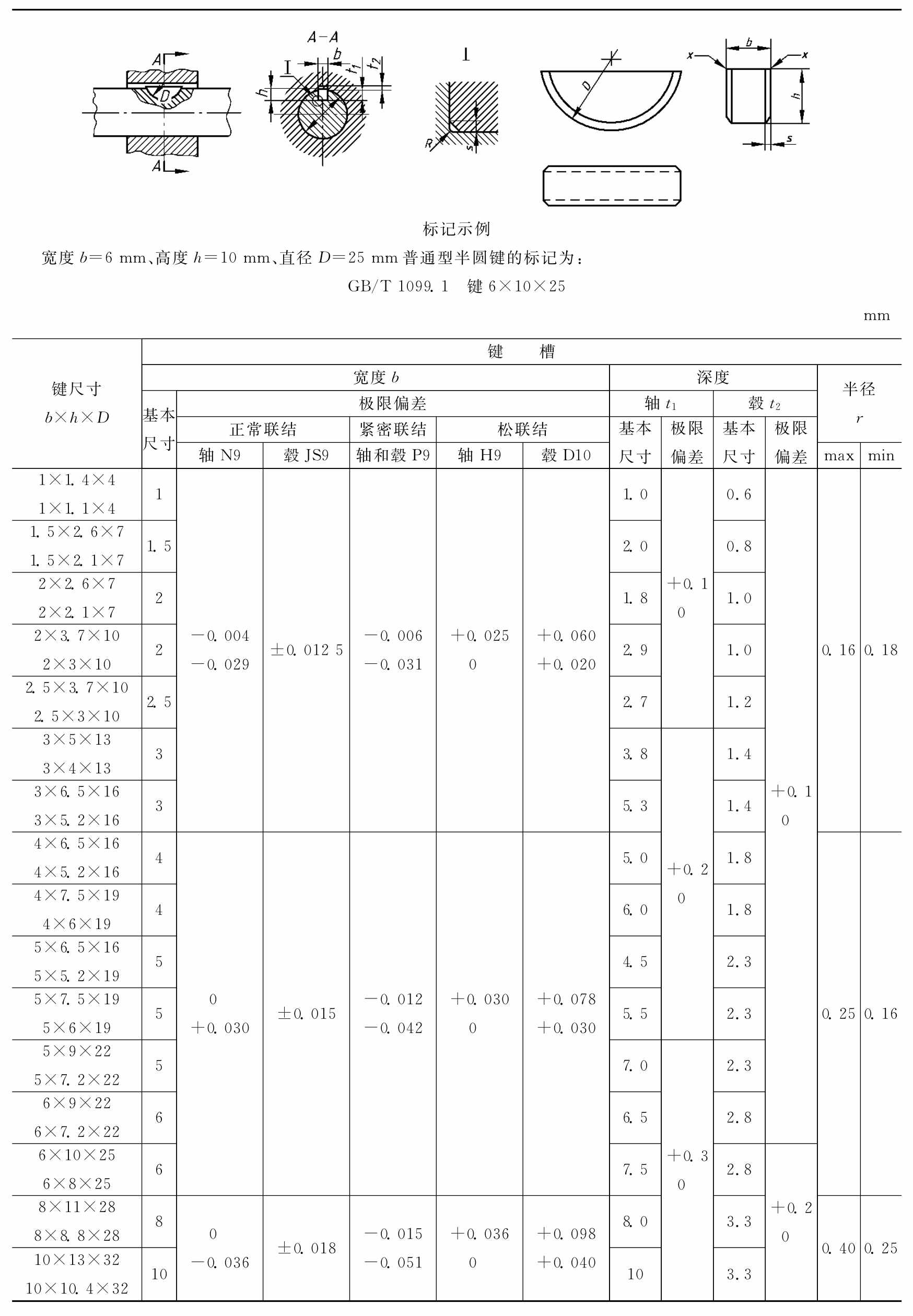

附表16　半圆键　键槽的剖面尺寸（GB/T　1098—2003）、普通型半圆键（GB/T　1099.1—2003）摘编

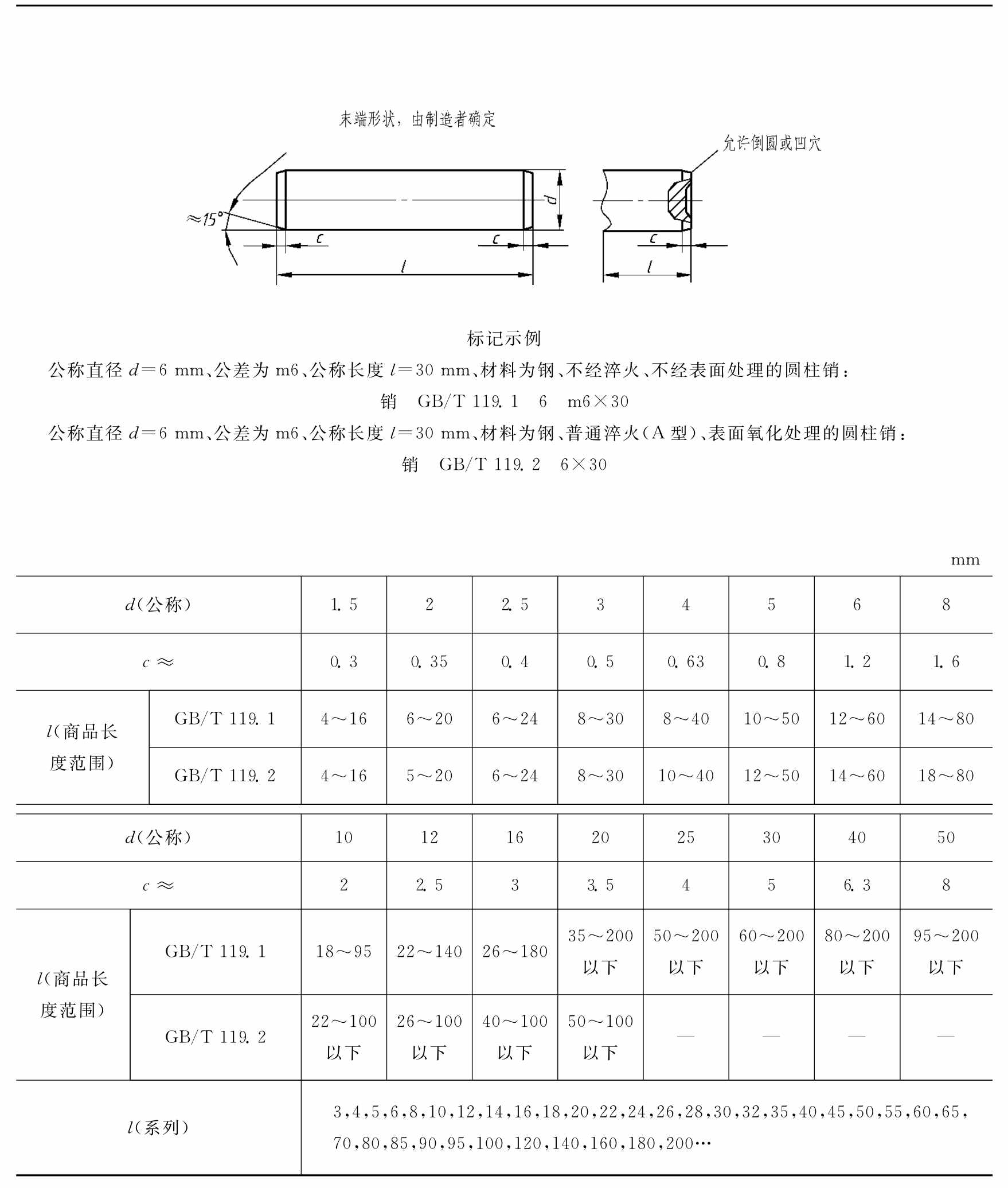

附表17　圆柱销　不淬硬钢和奥氏体不锈钢（GB/T119.1—2000）圆柱销　淬硬钢和马氏体不锈钢（GB/T119.2—2000）摘编

注：1.公称直径d的公差：GB/T　119.1—2000规定为m6和h8，GB/T　119.2—2000仅m6。其他公差由供需双方协议。2.GB/T　119.2—2000中淬硬钢按淬火方法不同，分为普通淬火（A型）和表面淬火（B型）。

3.GB/T　119.1—2000中公称长度大于200mm，按20mm递增：GB/T　119.2—2000中公称长度大于100mm，按20 mm递增。

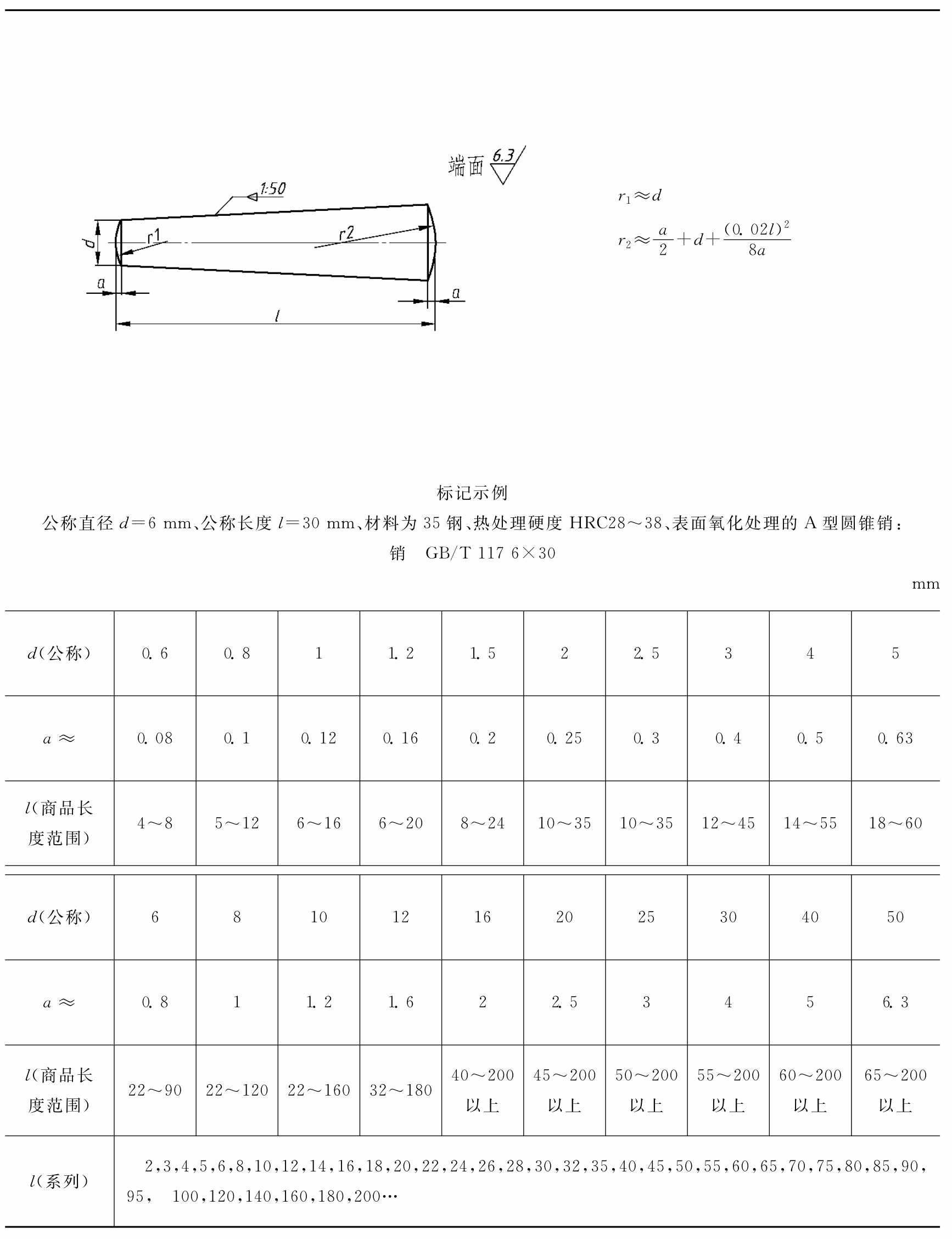

附表18　圆锥销（GB/T　117-2000）摘编

注：1.公称直径d的公差规定为h10，其他公差如a11、c11和f8由供需双方协议。

2.圆锥销有A型和B型。A型为磨削，锥面表面粗糙度Ra＝0.8μm；B型为切削或冷镦，锥面表面粗糙度Ra＝3.2μm。

3.公称长度大于200mm，按20mm递增。

四、热处理名词解释

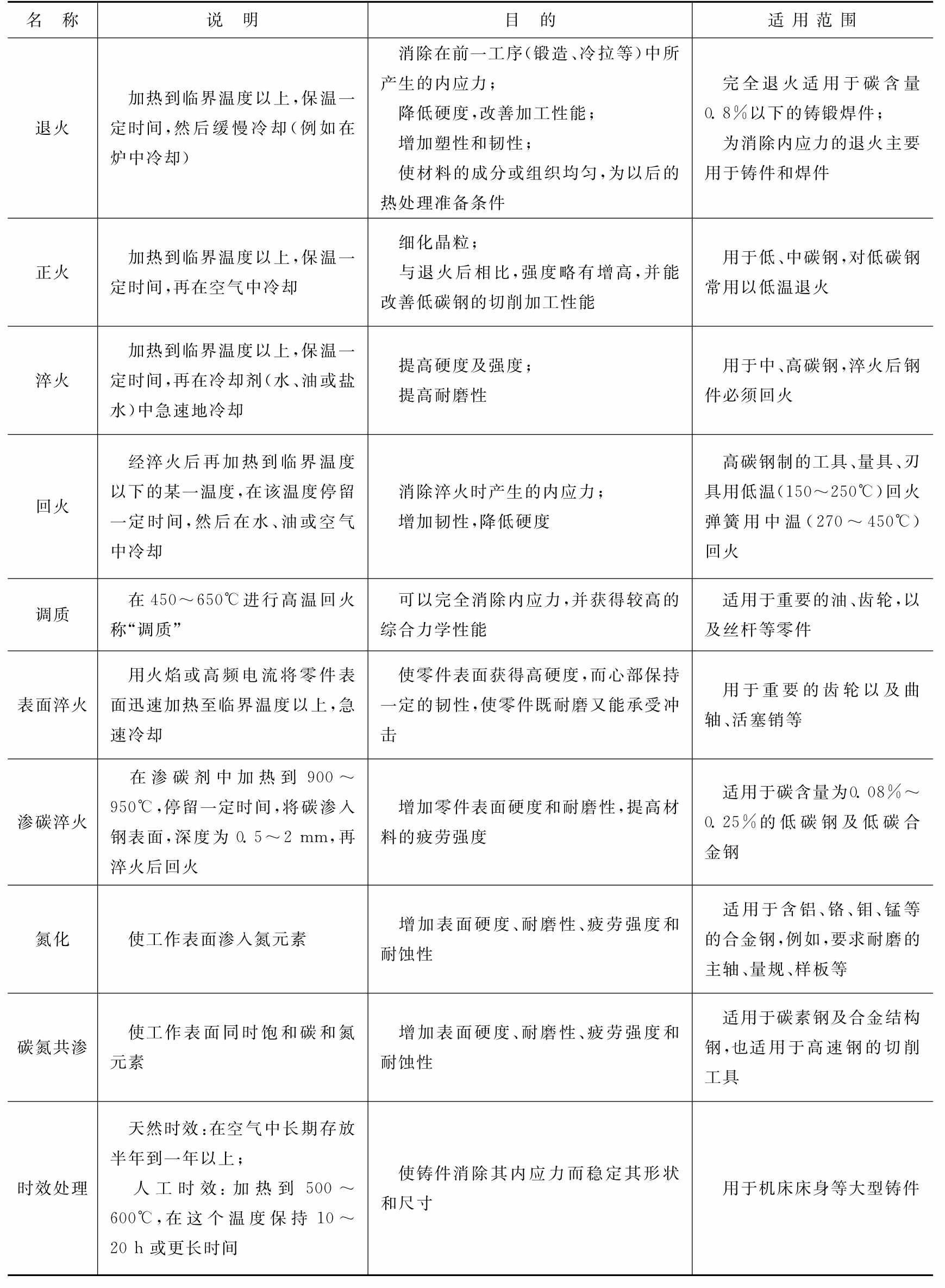

附表19　热处理名词解释

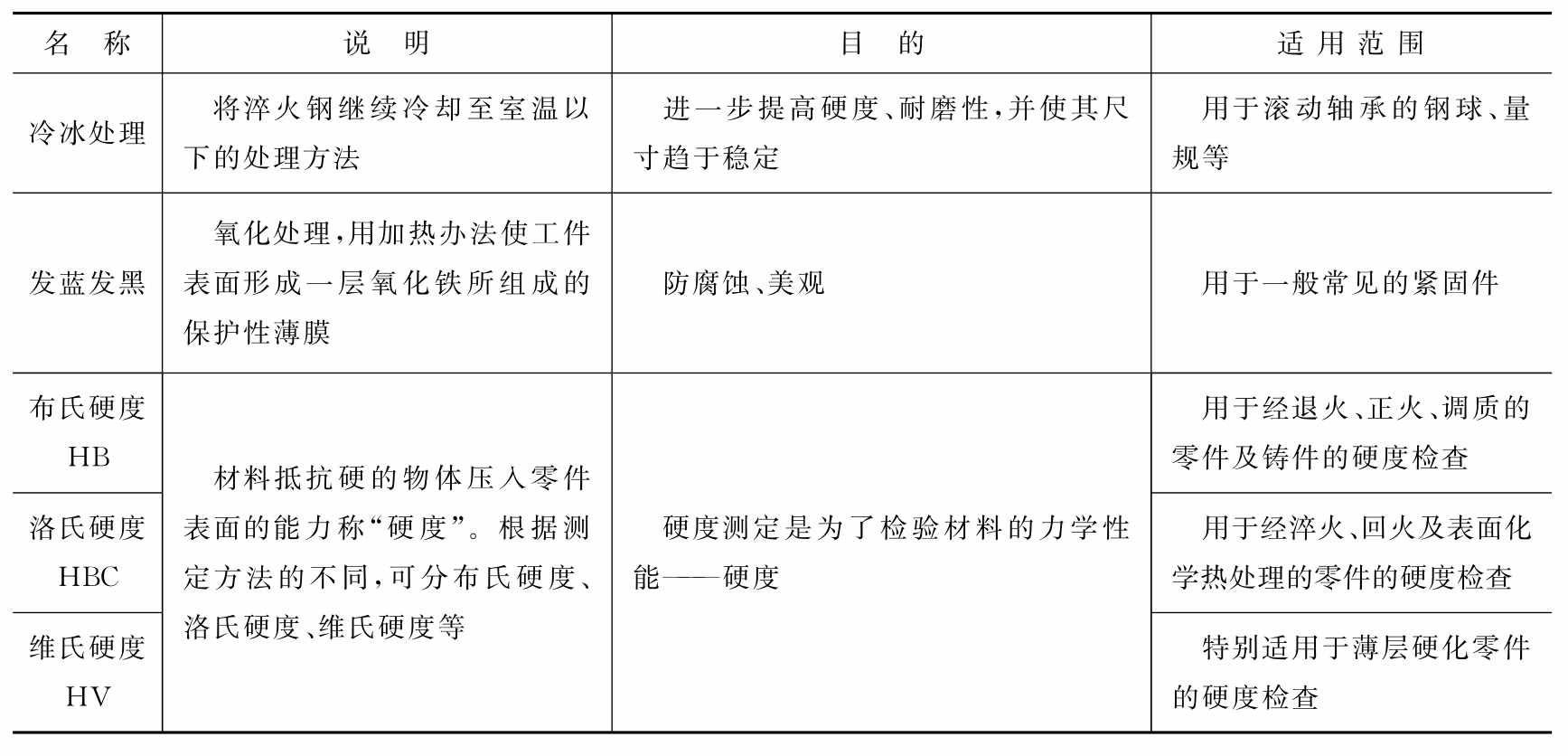

续表
