[项目引入]

2019年9月，学院承接了某公司一批连接轴零件外协加工订单，订单数为100件。

材料：45钢

毛坯：Φ80×120mm棒料

要求：根据零件加工工艺分析，完成零件定位与装夹方案。

[学习目标]

1、知识目标：掌握数控机床车床类型及加工对象

2、情感目标：培养爱岗敬业的工匠精神

3、能力目标：培养独立分析问题和解决问题的能力

[理论知识]

一、数控车床的用途

主要用于加工零件的回转表面。其加工工艺类型主要包括车外圆、车端面、车锥面、车成形面、钻孔、镗孔、铰孔、切槽、车螺纹、滚花、攻螺纹等。一般能够自动完成外圆柱面、圆锥面、球面以及螺纹的加工，还能加工一些复杂的表面，如椭球面等。

数控机床简介视频：

二、数控车床类型和主要加工对象

1、数控车床的分类

 （1）按车床主轴的位置分类

   ①卧式数控车床。其车床主轴垂直于水平面，如图1所示。

    ②立式数控车床。其车床主轴平行于水平面，如图2所示。

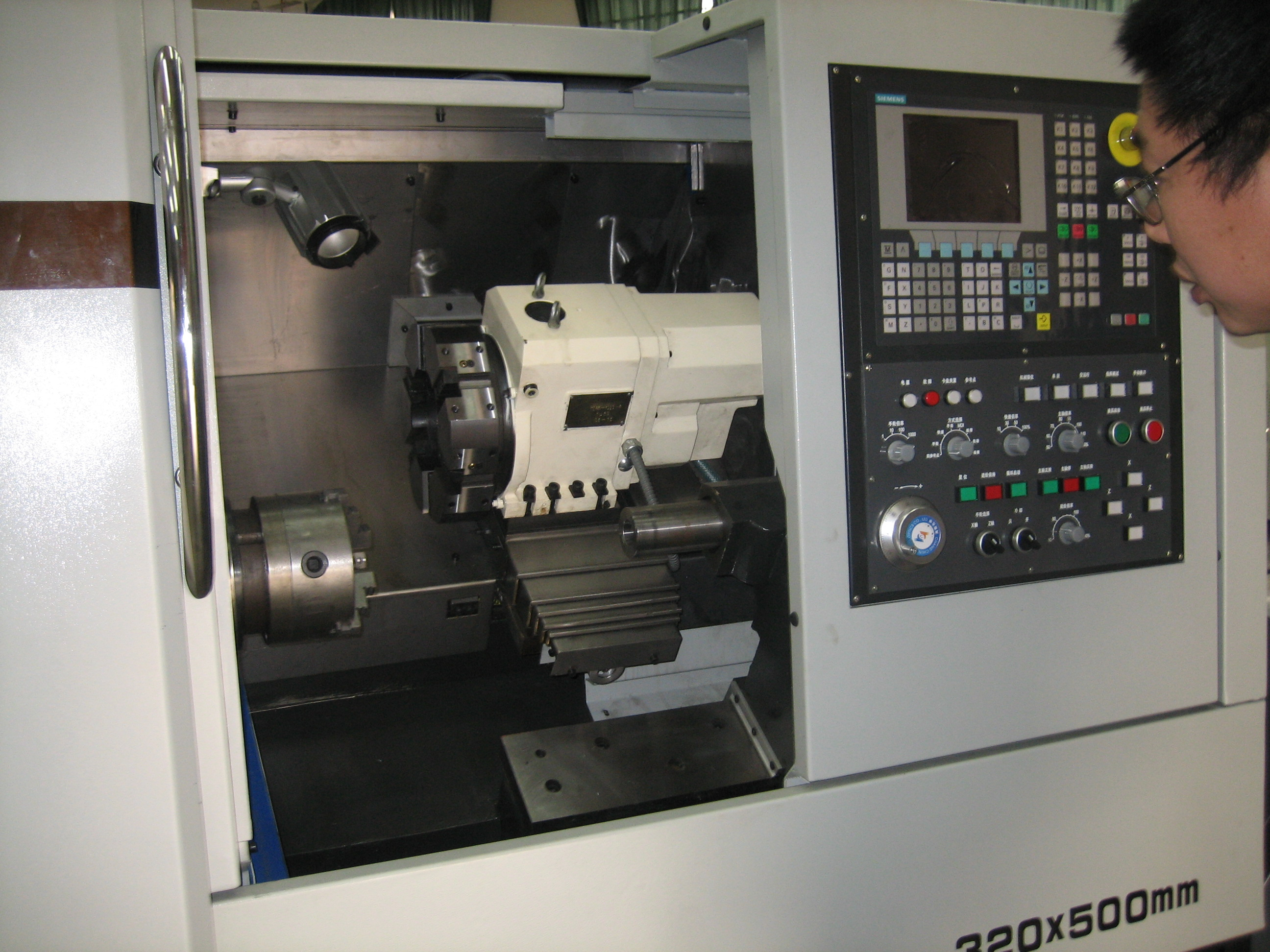

图1 卧式数控车床

图2 立式数控车床

（2）按数控系统的功能分类

 ①经济型数控车床。一般采用由步进电机驱动的开环伺服系统，结构简单，价格低廉，一般只能进行两坐标联动。

 ②全功能型数控车床。一般采用闭环或半闭环控制的数控系统，可进行多坐标联动。这类数控车床具有高精度、高强度和高效率等特点。

 ③车削中心。它是以全功能型数控车床为主体，配备刀库、自动换刀装置、分度装置和机械手等部件，实现多工序复合加工的机床。

  2、数控车床主要加工对象

  数控车床主要加工对象：

（1）形状复杂，加工精度要求高，形状复杂，单件、小批量生产的轴套类、盘类等回转表面，用普通机床无法加工或虽然能加工但很难保证质量的零件。

（2）具有复杂曲线或曲面轮廓的零件。

（3）具有难测量、难控制进给、难控制尺寸的内腔型壳体类零件或盒型零件。

（4）必须在一次装夹中完成铣、镗、锪、铰或攻螺纹等多道工序的零件。

（5）在普通机床上加工时，必须设计和制造复杂专用工装的零件。

  （6）用普通机床加工时，生产率很低或劳动强度很大的零件，如加工图3所示的“口小肚大”的特形内表面零件。

数控车床不适合加工对象：

（1）生产批量较大的零件。

（2）装夹困难或完全靠找正定位来保证加工精度的零件。

（3）加工余量很不稳定，且数控机床上无在线检测系统可自动调整工件坐标位置的零件。

（4）必须用特定工艺装备协调加工的零件。
