第一节 零件图





零件图




教学目的和要求




1.培养绘制和阅读零件图的能力;



2.了解零件图的内容、要求及其在生产中的作用;



3.根据零件的结构形状能够综合分析,选用一组恰当的视图,完整、清晰、确切地表达出零件的形状结构,做到投影正确,所选视图数量少而足够,目的明确,重点突出;



4.标注尺寸时做到正确、完整、清晰,对设计和工艺方面的要求有初步的理解;



5.能正确地标注尺寸公差、表面粗糙度符号。




重点和



难点




**1.零件图的视图选择及尺寸标注。



任务一:减速器装配示意图的绘制

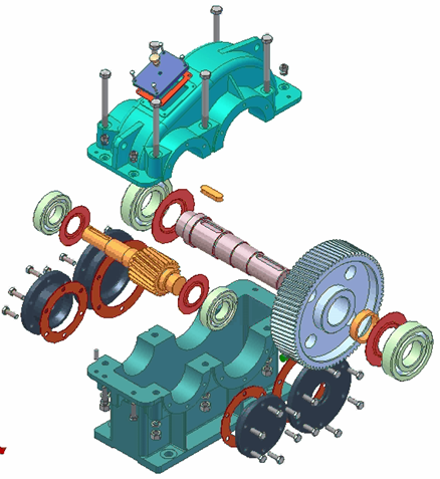

装配示意图是用规定符号和简单图线画出组成装配体各零件的大致轮廓,用以说明装配体的工作原理及零件之间的装配关系和相对位置。学生学习减速器的工作原理,拆装减速器了解减速器各零件及零件之间的相对位置关系,完成减速器模型的装配示意图,通过任务的完成获得以下能力:

1.了解减速器基本结构与工作原理;

2.掌握装配示意图的基本画法;

3.绘制完整的减速器装配示意图




要顺利完成本任务,需认真完成以下资源的学习,操作步骤如下:

1、学习减速器的结构与工作原理;

2、学习装配示意图的画法;

2、完成减速器装配示意图的绘制。

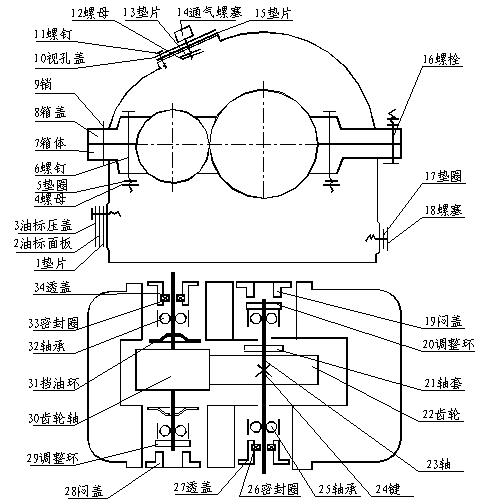

1、减速器装配示意图画法

装配示意图是通过目测徒手或用绘图工具运用简单的线条绘制出装配体的轮廓、装配关系、工作原理及传动路线的图样,是绘制装配图和重新进行装配的依据。

装配示意图的画法:通常用简单的线条画出零件的大致轮廓,画装配示意图时,对零件的表达一般不受前后层次的限制,其顺序可以从主要零件着手,依此按装配顺序把其它零件逐个画出。装配示意图画好后,对各个零件编上序号并列表登记。应注意图、表、零件标签上的序号、名称要一致。

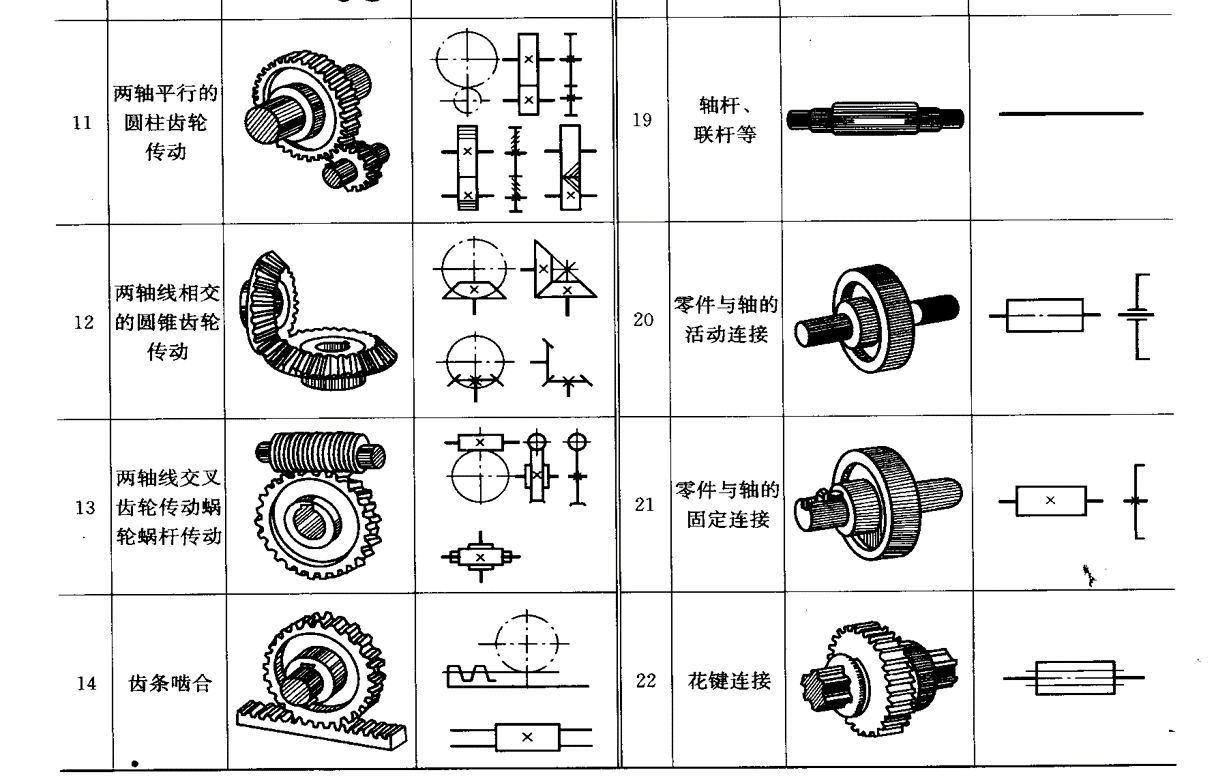

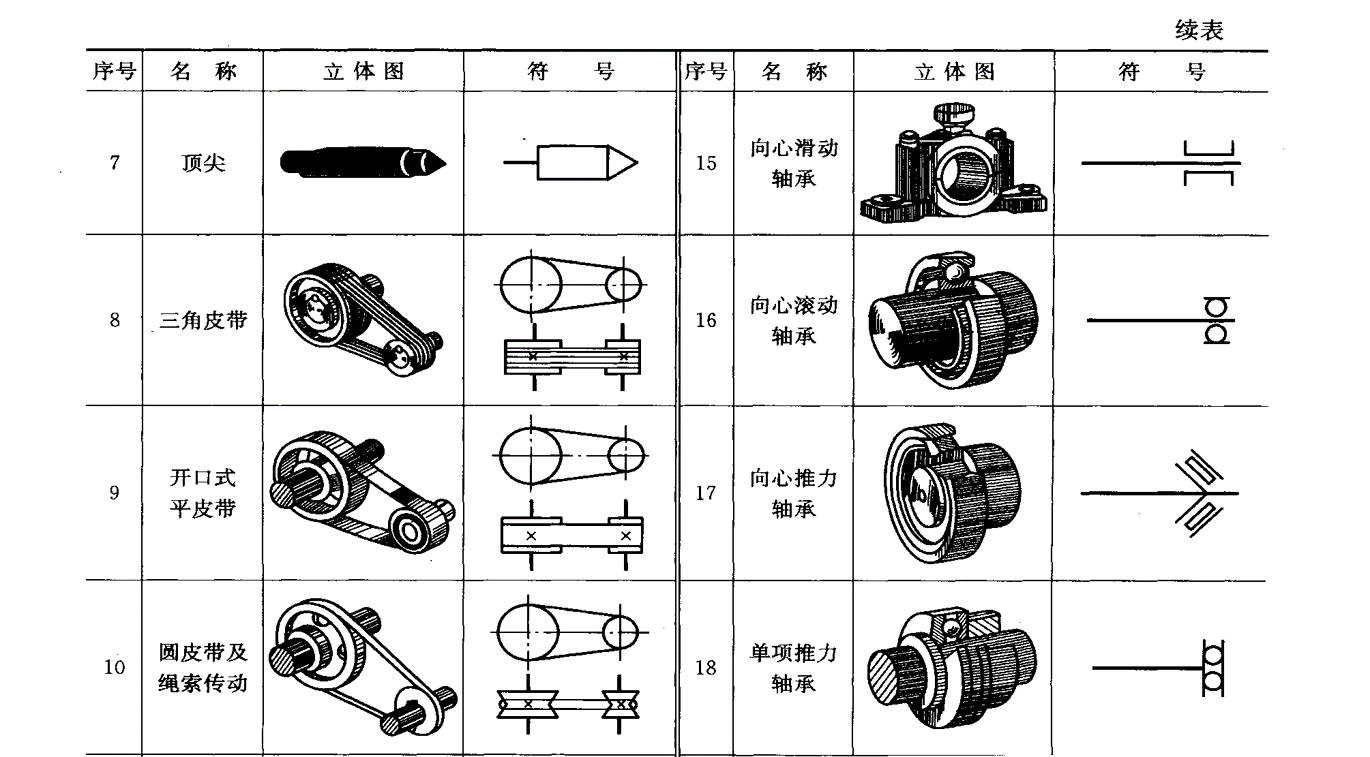

2、机械示意图中常见的符号



3、装配体装配过程中的常识

同一个方向只能有一个接触面

销孔做成通孔

要留扳手活动空间

要留装、拆螺栓的空间

有关零件相关部位做成通孔方便装拆


4、轴端装配过程动画演示

轴端装配过程演示


其他装配体演示欣赏(齿轮泵)





1、完成习题集P61对应习题

2、完成减速器装配示意图任务

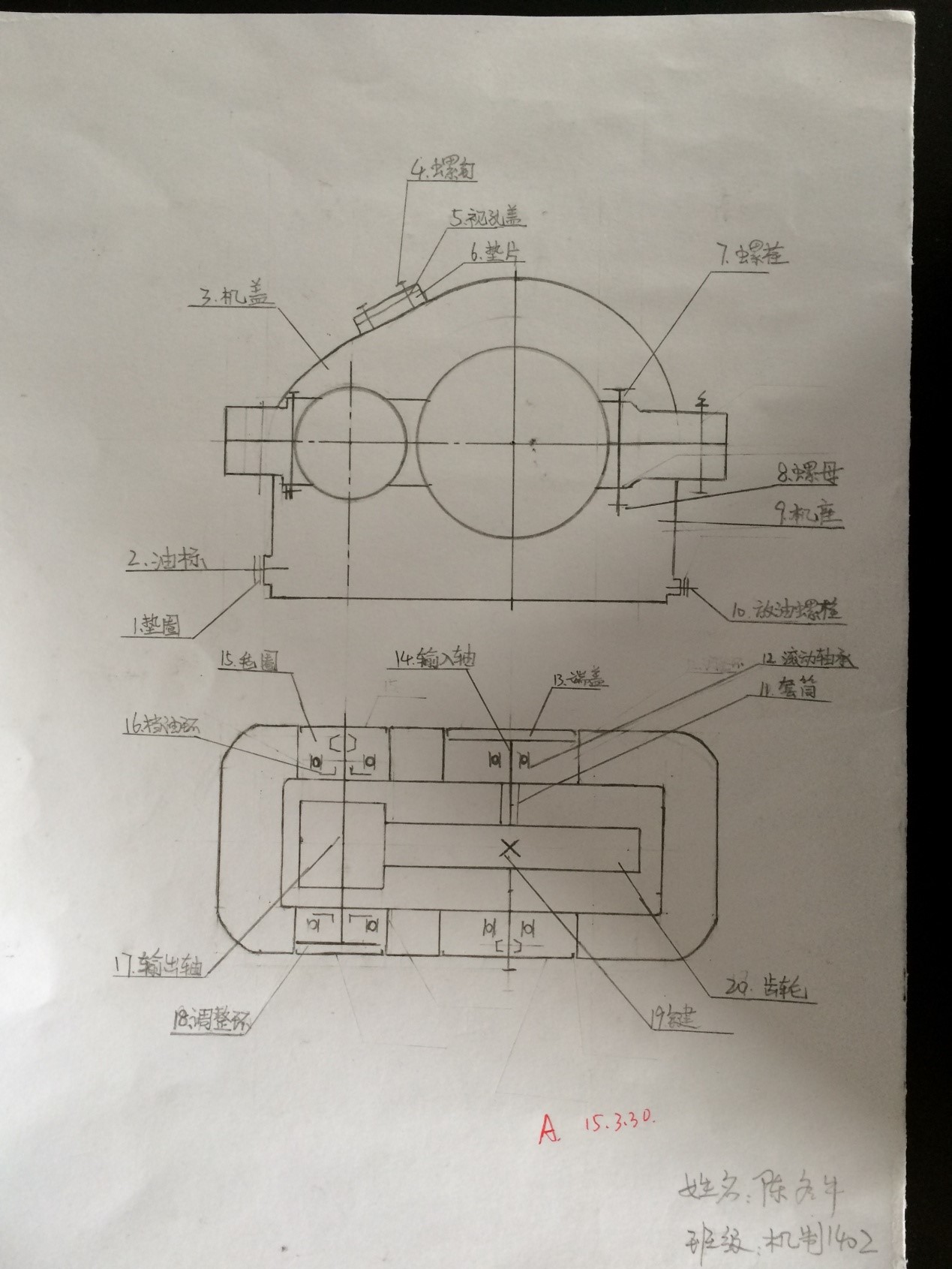

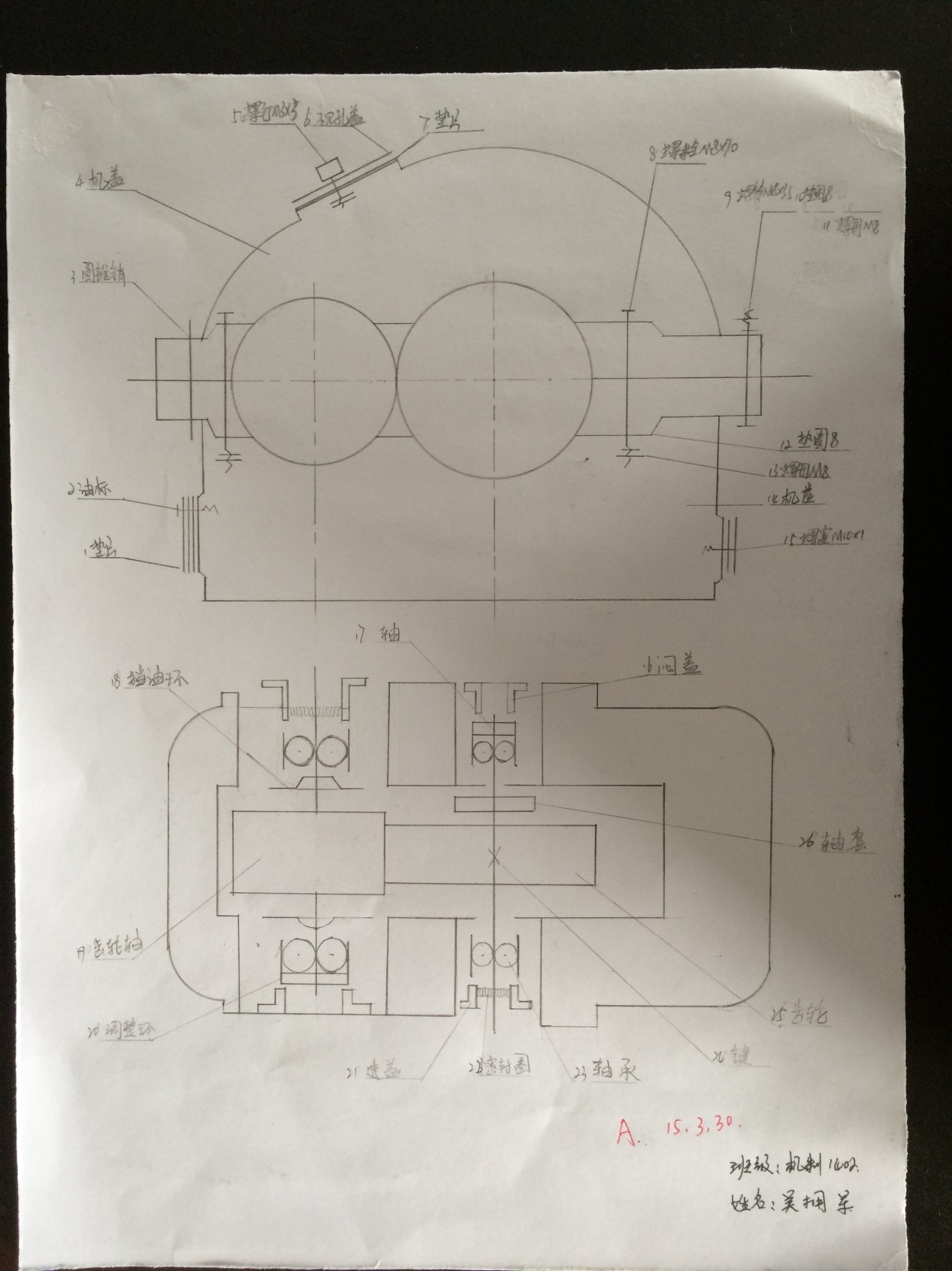

3、优秀学生作品

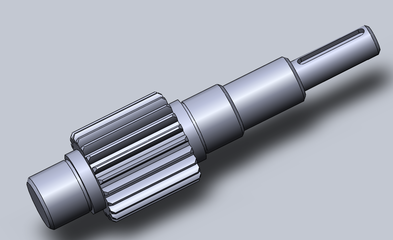

齿轮轴零件图的绘制






学生通过在前面学习的基础上,进一步学习齿轮的相关参数及画法等知识点完成下面输入轴零件图的绘制,通过任务的完成获得以下能力:

1.掌握齿轮的相关参数计算方法及画法等知识点

2.能独立测绘齿轮轴零件图




要顺利完成本任务,需认真完成以下资源的学习,操作步骤如下:

1、学习齿轮的相关参数计算方法及画法等知识点

2、学习螺纹基本知识点;

3、完成输入轴零件图的绘制。




1、齿轮的画法(原创视频)

2、轴类零件分析、测量、画法

轴套类零件分析

轴向尺寸的测量方法

轴类零件的尺寸基准选择

轴套类零件图画法


3、螺纹基础知识学习

螺纹的基本知识(原创视频)

螺纹的规定画法(原创视频)

螺纹的标记(原创视频)

4、螺纹的其他推荐视频学习

车螺纹

不同螺纹的加工工艺

螺纹的直径

螺纹的旋向

螺纹的线数、导程

普通螺纹的标记

外螺纹的规定画法

5、输入轴(齿轮轴)零件图绘制(原创视频)

齿轮零件图的绘制






学生通过在前面学习的基础上,进一步学习全剖视图等知识点,学习齿轮啮合相关知识点,完成齿轮零件图的绘制,通过任务的完成获得以下能力:

1.掌握全剖视图、齿轮啮合相关知识点

2.能独立进行测量齿轮,并绘制齿轮零件图




要顺利完成本任务,需认真完成以下资源的学习,操作步骤如下:

1、学习全剖视图的画法

2、学习齿轮啮合的画法;

3、完成齿轮零件图的绘制。




1、全剖视图的画法(原创视频)

剖视

全剖视图的画法

全剖

全剖视频画法演示

2、齿轮的测量方法(原创视频)

3、齿轮啮合的画法(原创视频)

4、齿轮画法的其他推荐视频学习

单个圆柱齿轮的规定画法

相互啮合圆柱齿轮的画法

直齿轮各部分名称及代号
