家具样板文件创建
  • 1 创建样板文件
  • 2 教学视频

家具制图样板文件创建

一、新建图层样式

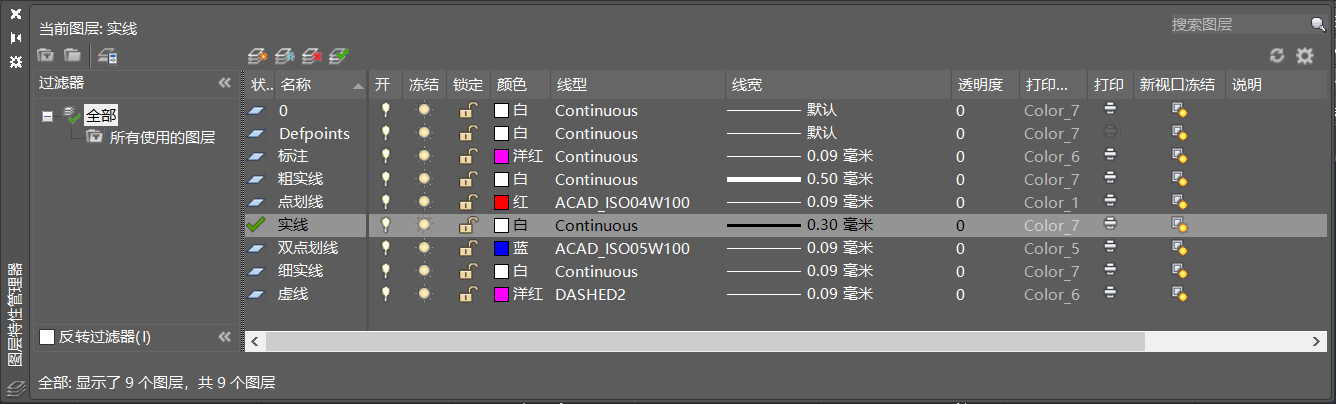

       家具制图样板文件中，图层样式的创建，可以图线的粗细和类型为依据，比如可以新建实线、粗实线、细实线、点划线（轴线）、虚线、双点划线（假想轮廓线）、标注等图层。

      家具制图A4幅面图纸中，实线线宽b值如果取0.3mm，则粗实线可取0.5mm，其它线型细线可取0.09mm。



二、创建标注样式

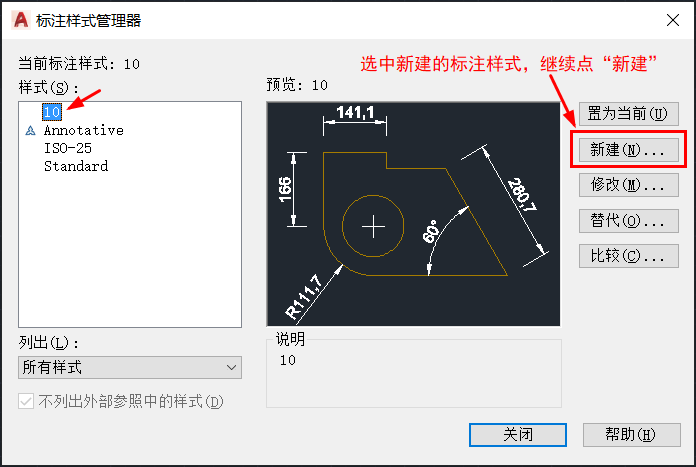

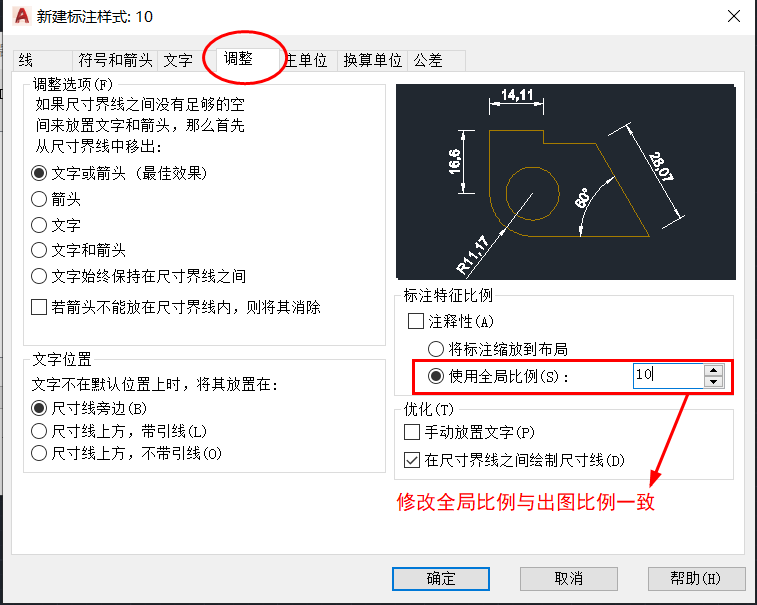

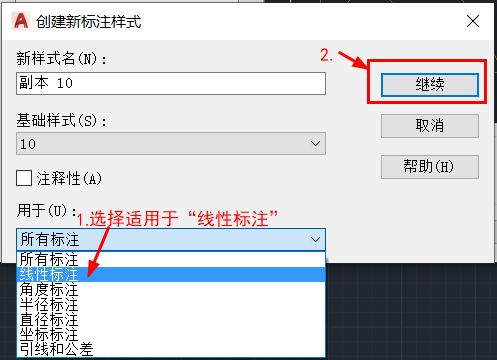

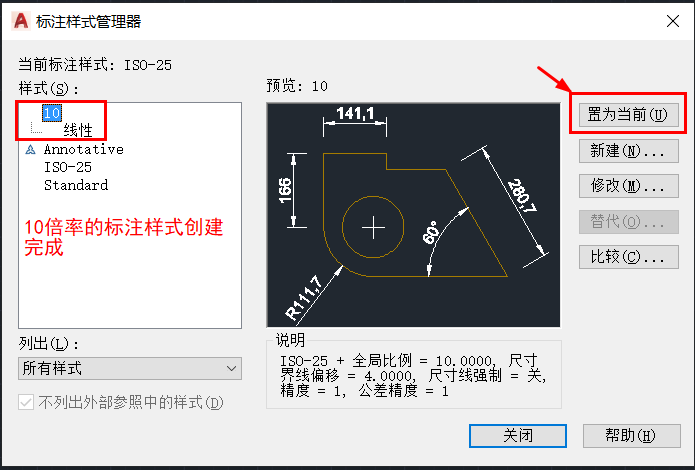

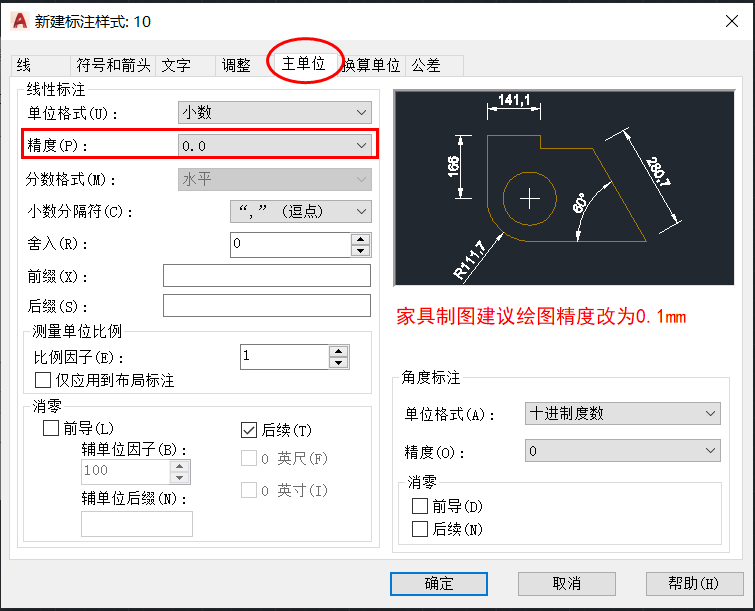

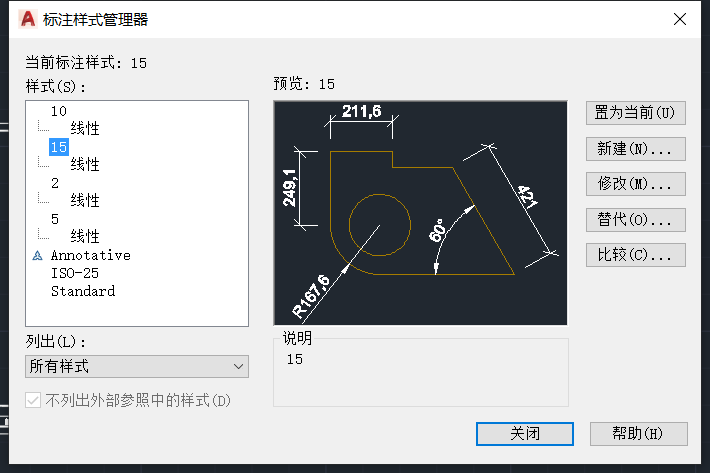

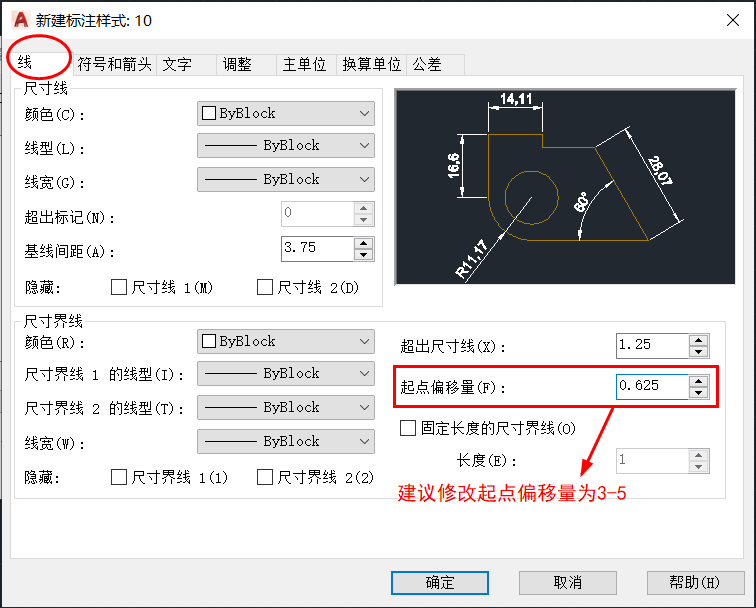

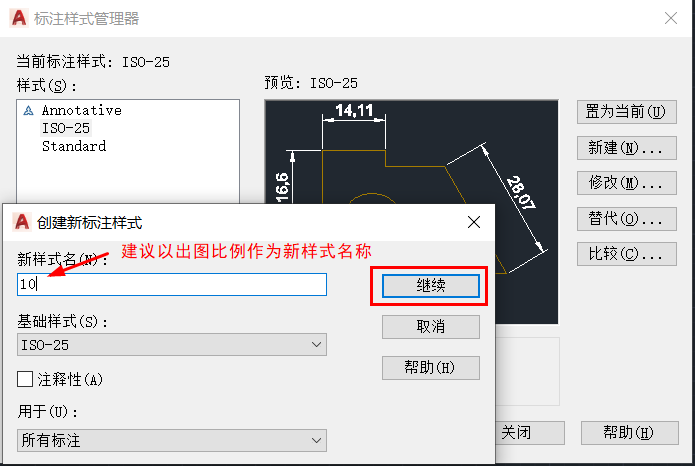

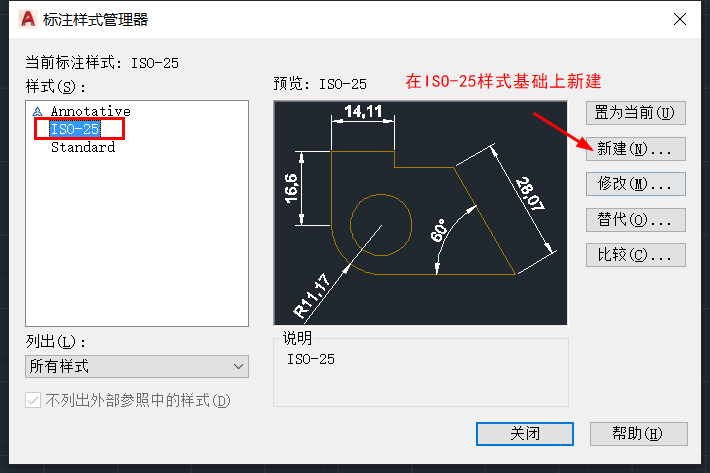

家具制图标注样式创建，建议以ISO-25为基础新建，只需要修改“线|起点偏移量”、“调整|全局比例因子”、“主单位|精度”、“符号和箭头|箭头”等选项就可以了，其它选项参数建议不要轻易调整。具体操作步骤如下：

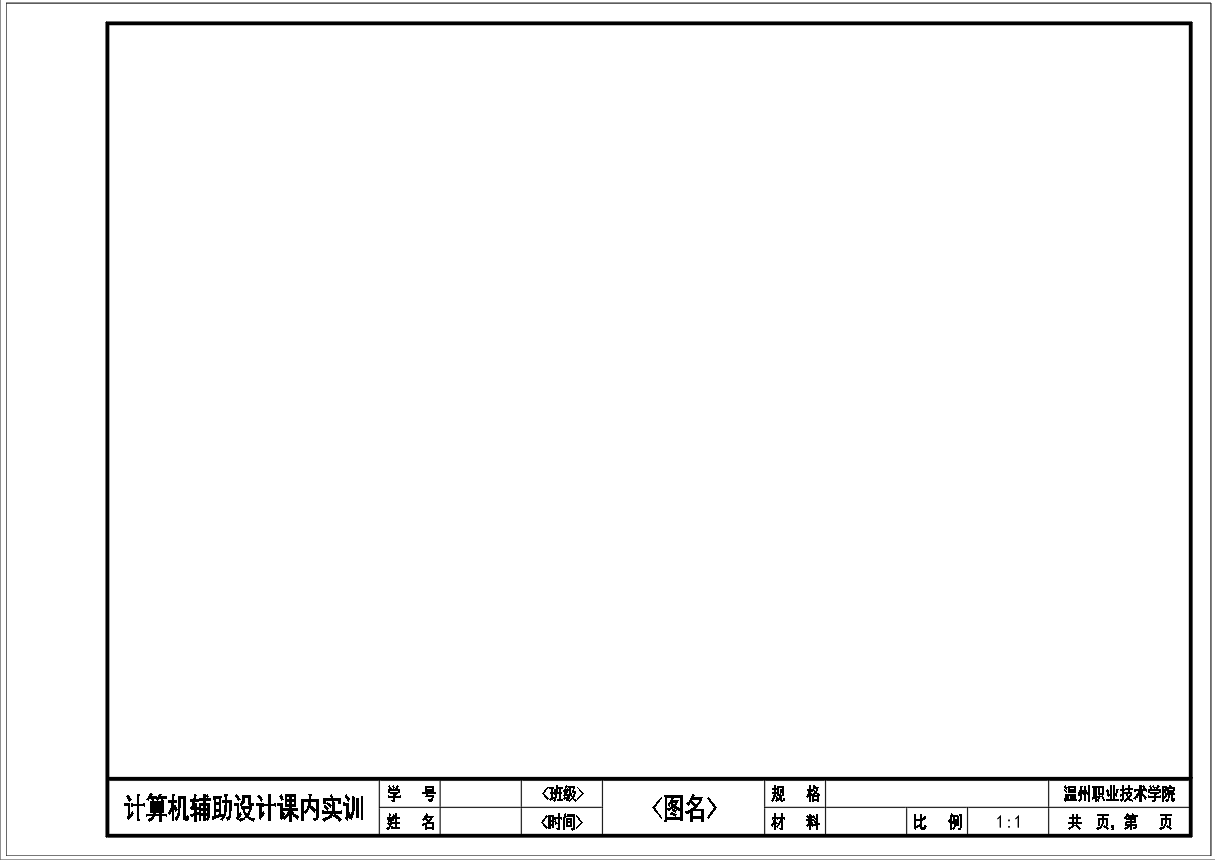

三、绘制标准A4图框


四、另存为家具样板文件

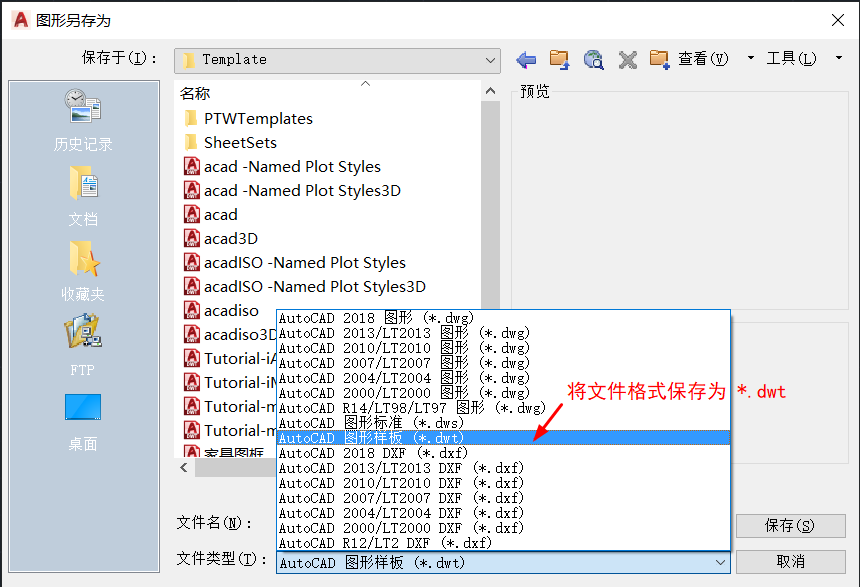

自定义样板文件名并保存文件格式为*.dwt，如“家具样板文件.dwt”。
