曲线图形绘制
一、 学习目标
能够用多种方法绘制规定要求的圆、圆弧、椭圆和椭圆弧；
二、 关联知识点
1.圆的绘制
2.圆弧的绘制
3.椭圆、椭圆弧的绘制
4.多段线的绘制
5.样条曲线的绘制
在AutoCAD 2014中，圆（C）、圆弧（A）、椭圆（EL）、椭圆弧（EL|A）、PL（多段线）和SPL（样条曲线）都属于曲线对象，其绘制方法相对线性对象要复杂一些，且方法也比较多。激活绘图命令后，请仔细查看命令行对后续操作步骤的提示。
1.圆

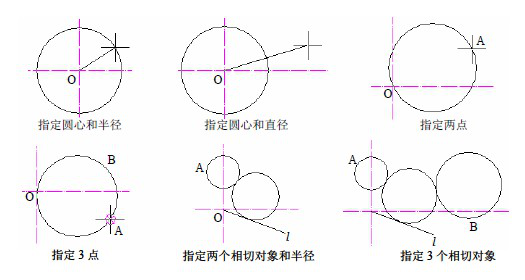

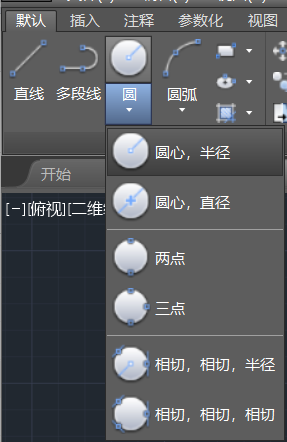

快捷键激活命令“C+空格”。或者在“默认”选项卡下“绘图”面板内，单击圆下拉工具菜单，提示以下三组六种圆的绘图模式：
“圆心，半径”、“圆心，直径”；
“两点（2P）”、“三点（3P）”；
“相切，相切，半径（T）”和“相切，相切，相切”。
光标停留在某一命令模式菜单时，会弹出绘图帮助图文信息。

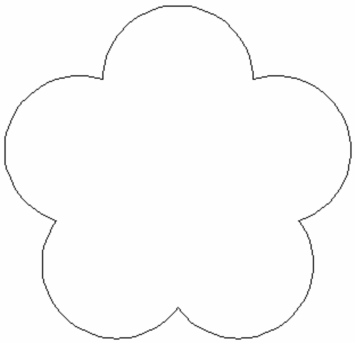

2.圆弧

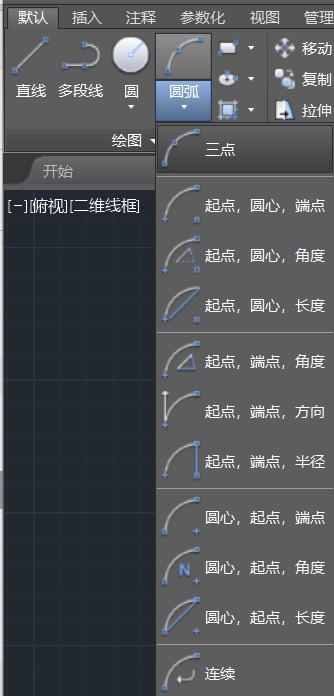

快捷键激活命令“A+空格”。或者在“默认”选项卡下“绘图”面板内，单击圆弧下拉工具菜单，提示以下四组十种圆弧的绘图模式：
“起点，圆心，端点”、“起点，圆心，角度”、“起点，圆心，长度”；
“起点，端点，角度”、“起点，端点，方向”、“起点，端点，半径”；
“圆心，起点，端点”、“圆心，起点，角度”、“圆心，起点，长度”；
“连续
光标停留在某一命令模式菜单时，会弹出绘图帮助图文信息。
3.椭圆、椭圆弧

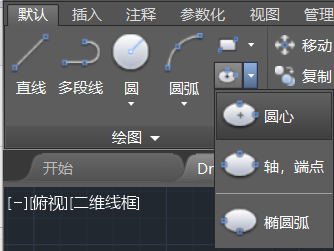

快捷键激活命令“EL+空格”。或者在“默认”选项卡下“绘图”面板内，单击椭圆下拉工具菜单，提示以下三种圆弧的绘图模式：圆心、“轴，端点”、“椭圆弧”。

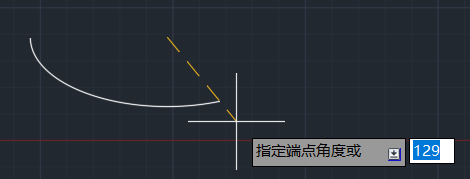

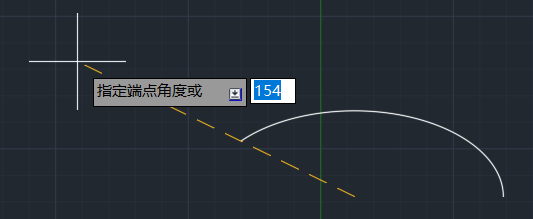

椭圆弧是椭圆命令下的一个子命令选项，先完成对应椭圆绘制，再按提示输入椭圆弧的起点角度和端点角度。需要注意的是角起始位置为水平位置，其方向由绘制椭圆长轴直线段时两个轴端点的录入顺序决定。如下图所示，当椭圆弧的第一个轴端点在另一个端点左侧时，椭圆弧角度起始位置水平向左；当椭圆弧的第一个轴端点在另一个端点右侧时，椭圆弧角度起始位置水平向右。
第一轴端点在左侧 第一轴端点在右侧
4.多段线
快捷键激活命令“PL+空格”。或者在“默认”选项卡下“绘图”面板内，单击多段线工具图标。

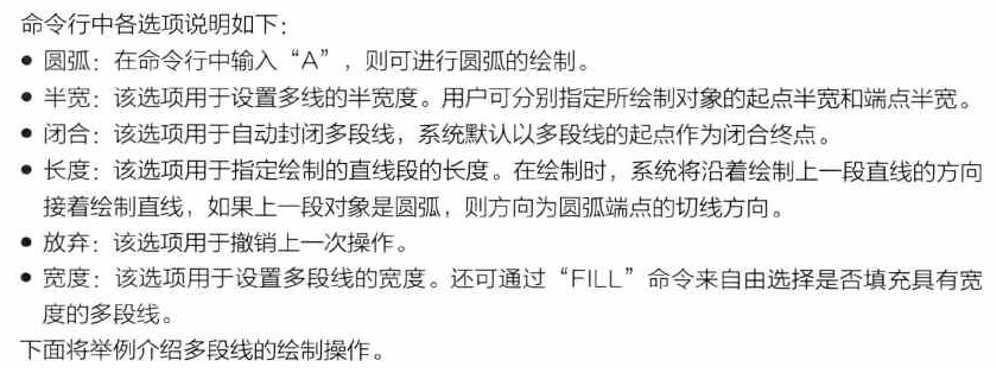

在绘图区任意位置单击鼠标左键指定第一个点，命令行会提示“指定下一个点”或“圆弧（A）”、“半宽（H）”、“长度（L）”、“放弃（U）”、“宽度（W）”等不同子命令菜单选项。
多段线可画出不同粗细、曲直结合的图形。
5.样条曲线
快捷键激活命令“SPL+空格”。可以绘制自由曲线。
