11.6　数控机床实习安全操作规程

1.数控机床属于高精密设备，操作时必须严格遵守操作规程。

2.实习时，需要穿好工作服、袖套、防护眼镜，女同学应戴工作帽。头发和辫子应塞入工作帽内。加工时，注意头与工件不能靠得太近。

3.严禁在未熟悉使用步骤的情况下，触摸各按钮开关。未经指导教师允许，不得擅自启动机床进行零件加工。

4.数控机床的开机、关机顺序，一定要按照机床说明书的规定操作。

5.主轴起动开始切削之前一定要关好防护罩门，程序正常运行中严禁开启防护罩门。

6.机床在正常运行时不允许打开电气柜的门。

7.加工过程中，如出现异常危急情况，可按下“急停”按钮，以确保人身和设备的安全。

8.机床发生事故，操作者要注意保留现场，并向维修人员如实说明事故发生前后的情况，以利于分析问题，查找事故原因。

9.不得随意更改数控系统内部制造厂设定的参数，并及时做好备份。

10.数控设备上严禁堆放任何工件、夹具、刀具、量具等，装卸较重工件，应用木板保护床面。

11.认真填写数控机床工作日志，做好交接工作，消除事故隐患。

思考题

题11-1　数控铣床加工工艺分析包括哪些内容？

题11-2　试述铣床加工编程原点设置的方法。

题11-3　刀具补偿有什么作用？有哪些补偿指令？

题11-4　数控加工中，孔加工循环一般由哪些顺序动作构成？

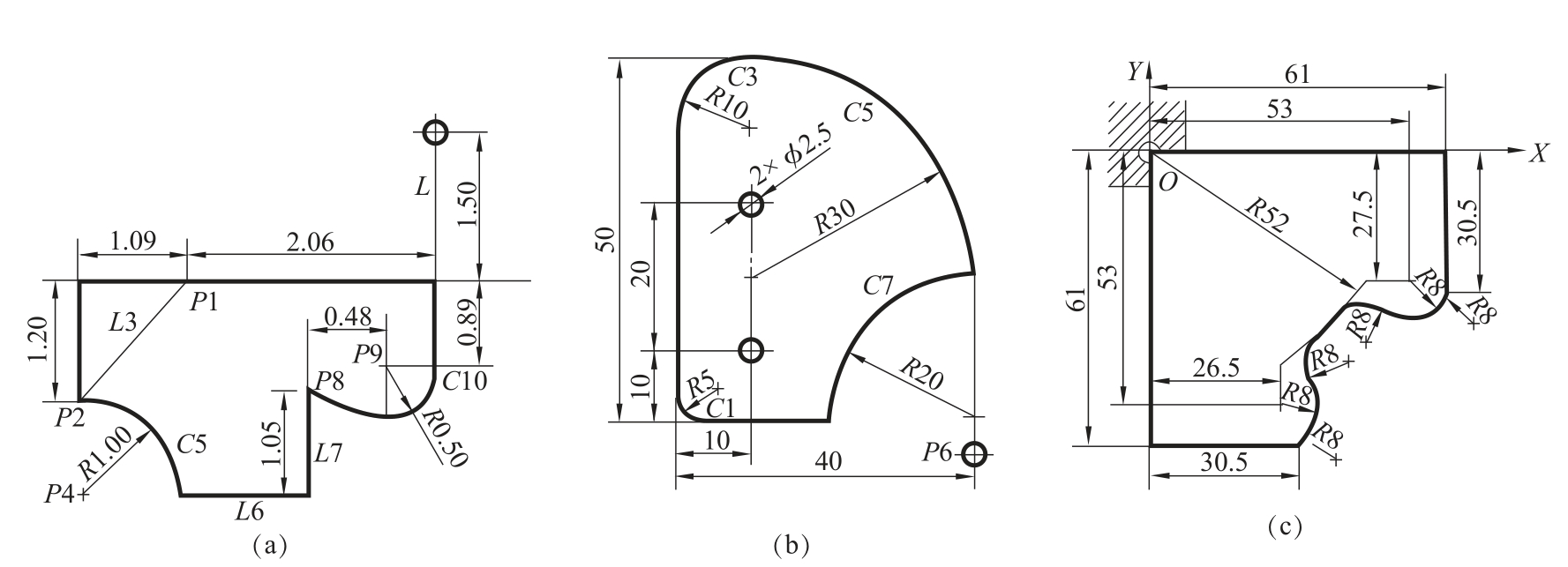

题11-5　如图11-25所示为平面曲线零件，试用直线插补指令和圆弧插补指令，按绝对坐标编程与增量坐标编程方式，分别编写其数控铣削加工程序。

图11-25　（题11-5零件图）

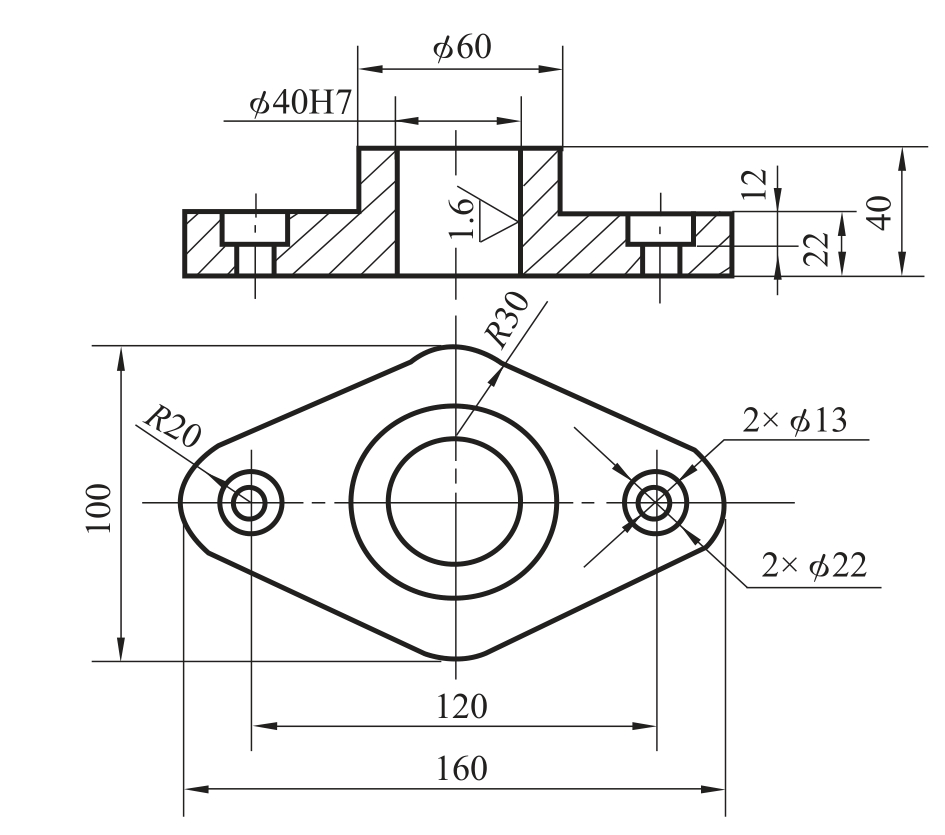

题11-6　试采用固定循环的方式加工如图11-26所示各孔。工件材料为 HT300，φ40mm 的孔铸造加工。

图11-26　（题11-6零件图）

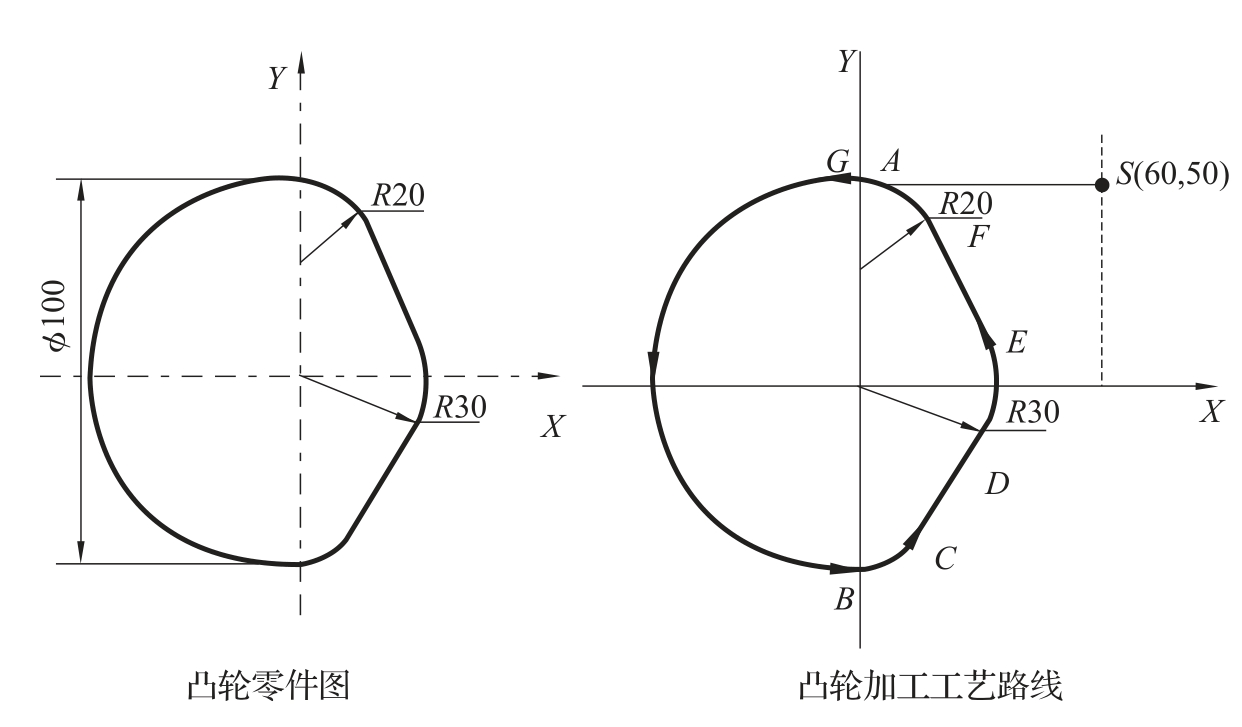

题11-7　某凸轮零件的外形轮廓如图11-27所示，厚度6mm。用直径 φ20的立铣刀加工，工艺路线如图所示，请编制零件的加工程序。

图11-27　（题11-7零件图）

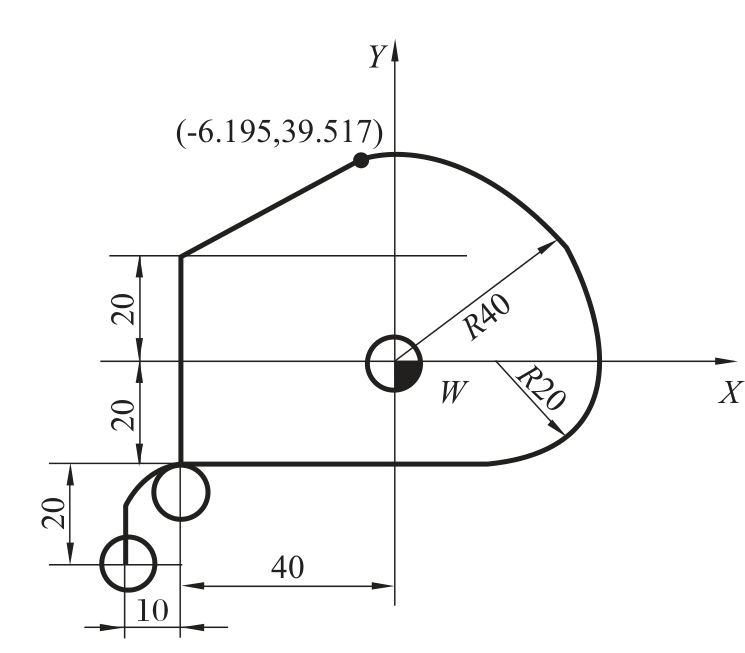

题11-8　某零件的外形轮廓如图11-28所示，用直径 φ10的立铣刀精铣外轮廓，安全高度50mm。工艺路线如图所示，零件厚20mm，程序原点位于零件表面，请手工编制零件程序。

图11-28　（题11-8零件图）

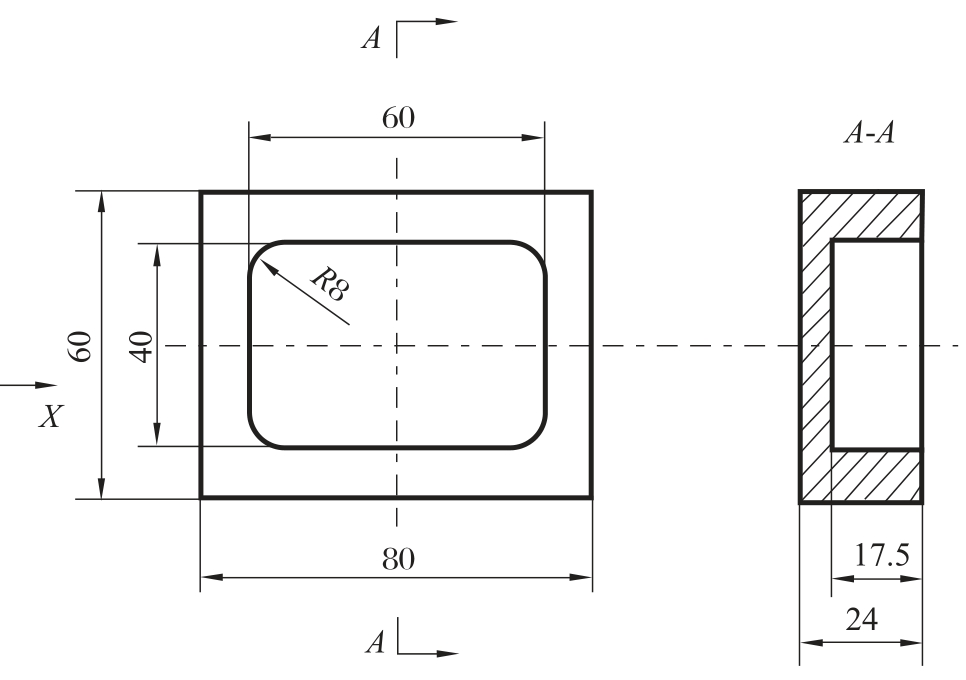

题11-9　试编写如图11-29所示型腔的加工程序，型腔精加工余量轮廓为0.75mm，深度为0.5mm，最大深度进给量4mm，安全距离0.5mm。型腔中心位置 X60，Y40，使用端刃不过圆心的刀具。

图11-29　（题11-9零件图）
