8.1　概　述

8.1.1　钳工

钳工是用手持工具加工工件以获得需要的形状、尺寸和位置要求的方法。主要用于生产前的准备工作、单件小批量生产中的加工、部件装配和设备维修工作中。

钳工工具简单，操作灵活，可以完成其他加工方法难以完成的工作。

钳工可分为普通钳工、模具钳工、装配钳工、机修钳工等，无论哪一种钳工，都包括划线、锉削、錾削、锯削、钻孔、扩孔、锪孔、铰孔、攻螺纹、套螺纹、刮削、研磨、装配等基本操作工序。

8.1.2　钳工基本设备

1.钳台

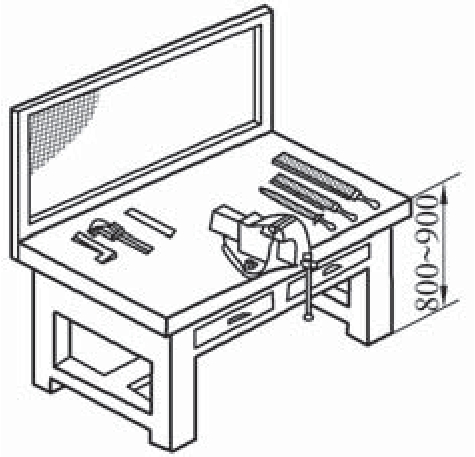

钳台，又称钳桌或钳桌台。一般用硬木料或钢材制成，高度为800～900mm，长度和宽度根据工作需要确定。钳桌用于安装台虎钳和放置工具、工件、量具、图样等。在操作者的对面装有防护网，以利安全，如图8-1所示。

图8-1　钳台

2.普通台虎钳

台虎钳又称老虎钳，安装在工作台上，用于夹持工件，以便钳工操作。其规格以钳口的宽度表示，常用的有100mm、125mm、150mm 等。台虎钳分为固定式和转盘式两种，如图8-2所示。其中转盘式的钳体可以旋转，便于调整工作位置。

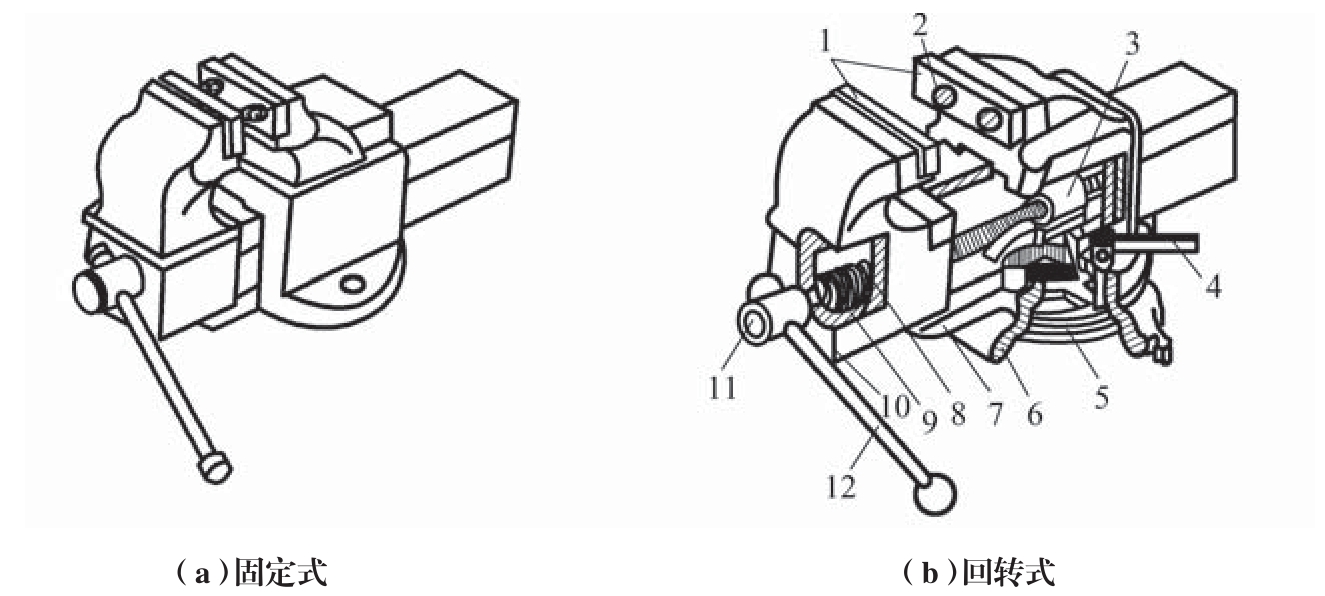

1.钳口；2.螺钉；3.螺母；4.手柄；5.夹紧盘；6.转盘座；7.固定钳身；8.挡圈；9.弹簧；10.活动钳身；11.丝杆；12.手柄

图8-2　台虎钳

3.砂轮机

砂轮机用于刃磨錾子、钻头、刀具及其他工具，也可用来去除工件或材料上的毛刺、锐边等。砂轮机主要由砂轮、电动机、防护罩、托架和砂轮机座等组成，如图8-3所示。

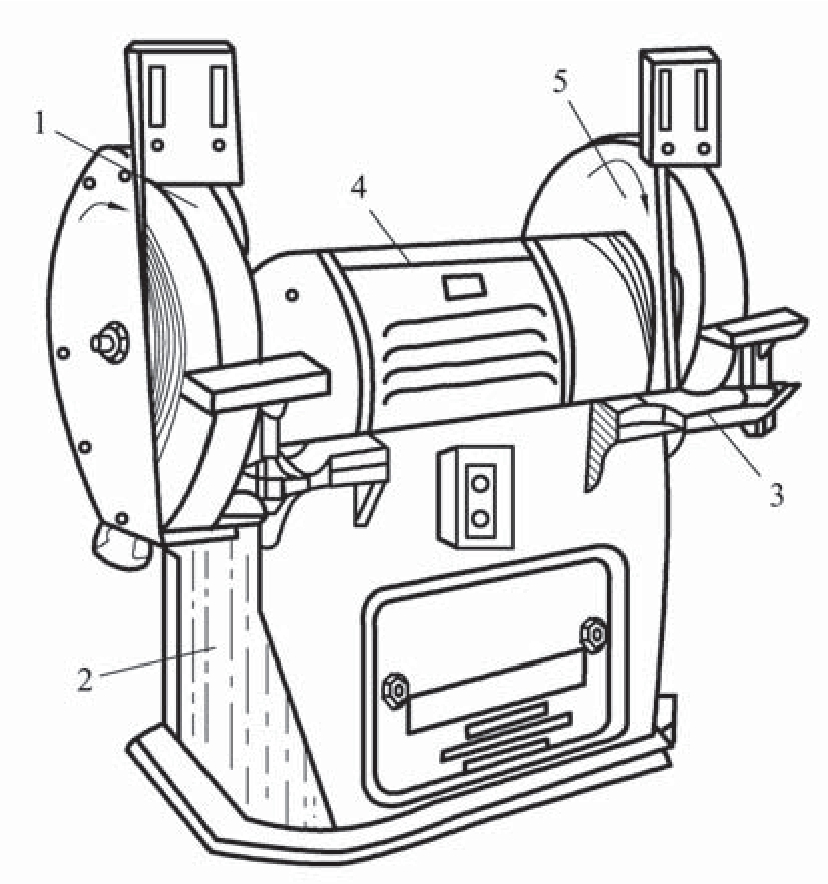

1.砂轮；2.砂轮机座；3.电动机；4.托架；5.防护罩

图8-3　砂轮机

4.钻床

钳工常用的钻床有台式钻床、立式钻床、摇臂钻床等。

（1）台式钻床　台式钻床简称台钻，是一种安放在工作台上、主轴垂直于工作台的小型钻床，如图8-4所示。一般用来加工小型工件上直径不大于12mm 的孔。台钻主轴的进给只有手动进给，而且一般都具有表示或控制钻孔深度的装置，如刻度盘、刻度尺、定位装置等。钻孔后，主轴能在弹簧的作用下自动上升复位。

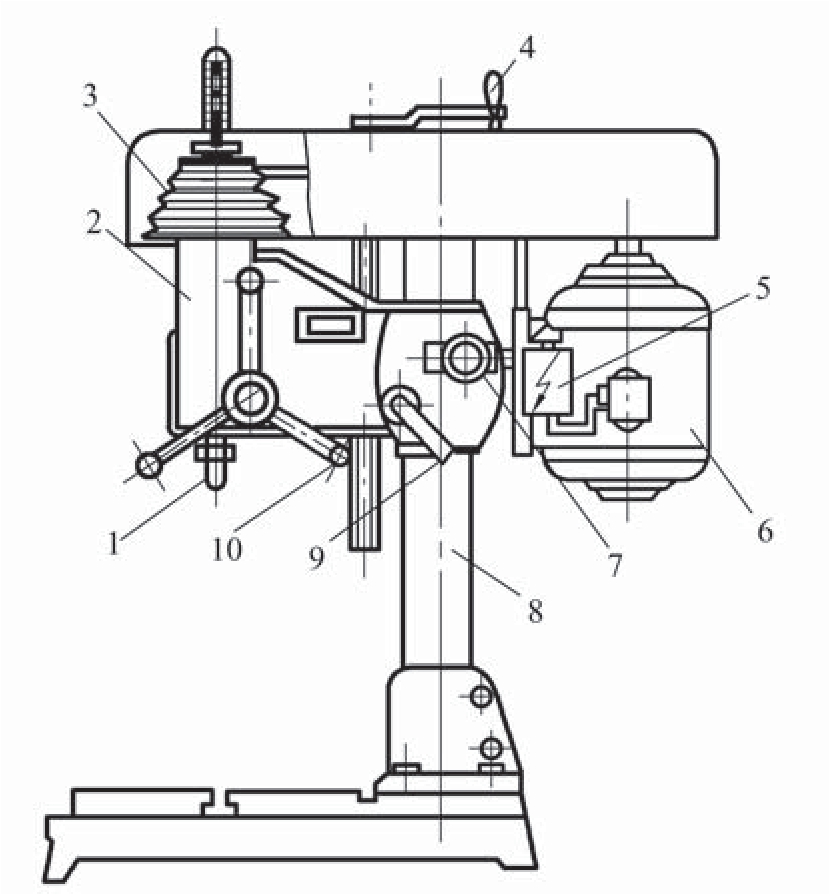

1.主轴；2.机头；3.皮带轮；4.摇把；5.接线盒；6.电动机；7.螺钉；8.立柱；9.锁紧手柄；10.进给手柄

图8-4　台式钻床

台钻的转速较高，因此，一般不宜在台钻上进行锪孔、铰孔和攻螺纹等加工。

（2）立式钻床　立式钻床是应用较广的一种机床，如图8-5所示。其主参数是最大钻孔直径，常用的有25mm、35mm、40mm 和50mm 等。立钻在主轴上装上各种不同的刀具，可以进行锪、钻等各种孔的加工。

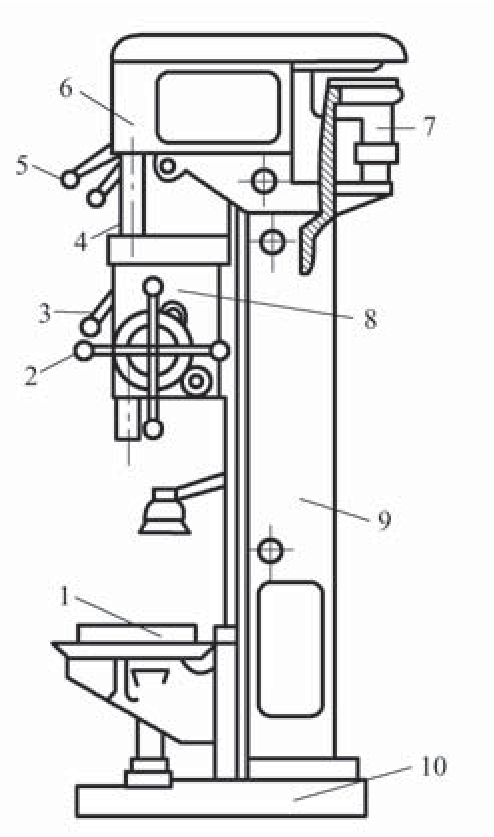

1.工作台；2.进给手柄；3.开关；4.主轴；5.变速手柄；6.主轴变速箱；7.电动机；8.进给变速箱；9.立柱；10.底座

图8-5　立式钻床

（3）摇臂钻床　摇臂钻床有一个能绕立柱旋转的摇臂，它的自动化程度较高，使用范围较广，适用于较大工件和多孔工件的孔加工，如图8-6所示。

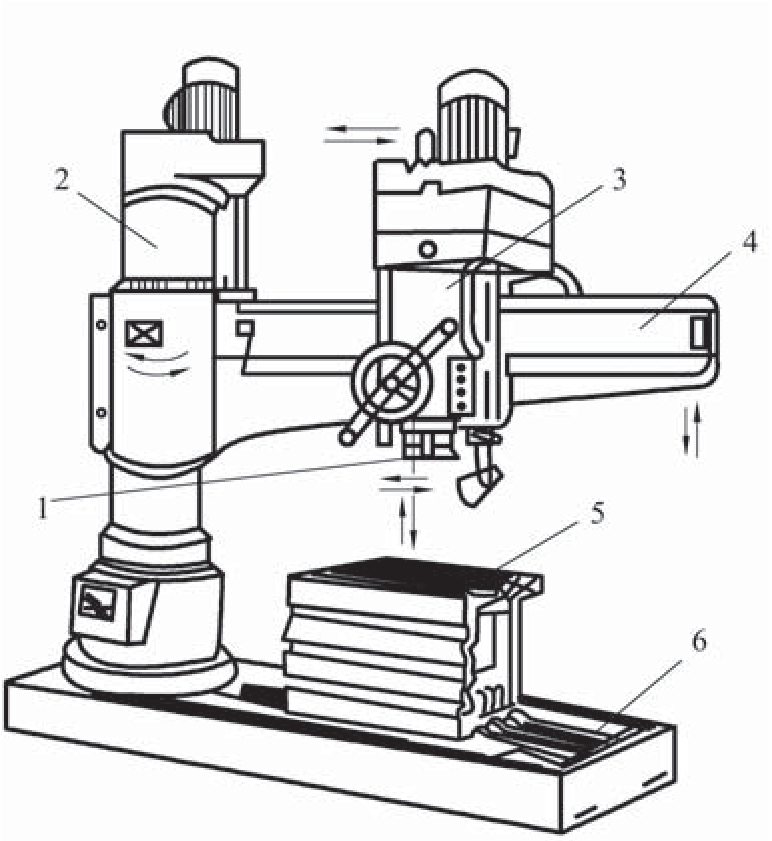

1.主轴；2.立柱；3.主轴变速箱；4.摇臂；5.方工作台；6.底座

图8-6　摇臂钻床

摇臂钻床的主轴箱可以在摇臂上水平移动，摇臂既可以绕立柱转动，又可沿立柱垂直升降。加工时，工件在工作台或机座上安装固定，通过调整摇臂和主轴箱的位置，使主轴中心线与被加工孔的中心线重合。
