7.3　磨　床

磨床的种类很多，有外圆磨床、内圆磨床、平面磨床、齿轮磨床、螺纹磨床、导轨磨床、无心磨床、工具磨床等。常用的是外圆磨床和平面磨床。

7.3.1　外圆磨床

外圆磨床又分为普通外圆磨床和万能外圆磨床。普通外圆磨床可以磨削外圆柱面、端面及外圆锥面。万能外圆磨床还可以磨内圆柱面和内圆锥面。

下面以 M1432A 型万能外圆磨床为例来介绍。

1.外圆磨床的型号

根据 GB/T15375—2008《金属切削机床型号编制方法》 规定：M—磨床类机床；14—万能外圆磨床；32—最大磨削直径的1/10，即最大磨削直径为320mm；A—第一次重大改进。

2.外圆磨床的组成部分及作用

外圆磨床主要由床身、工作台、头架、尾架、砂轮架、内圆磨头及砂轮部分组成，M1432A型万能外圆磨床如图7-6所示。

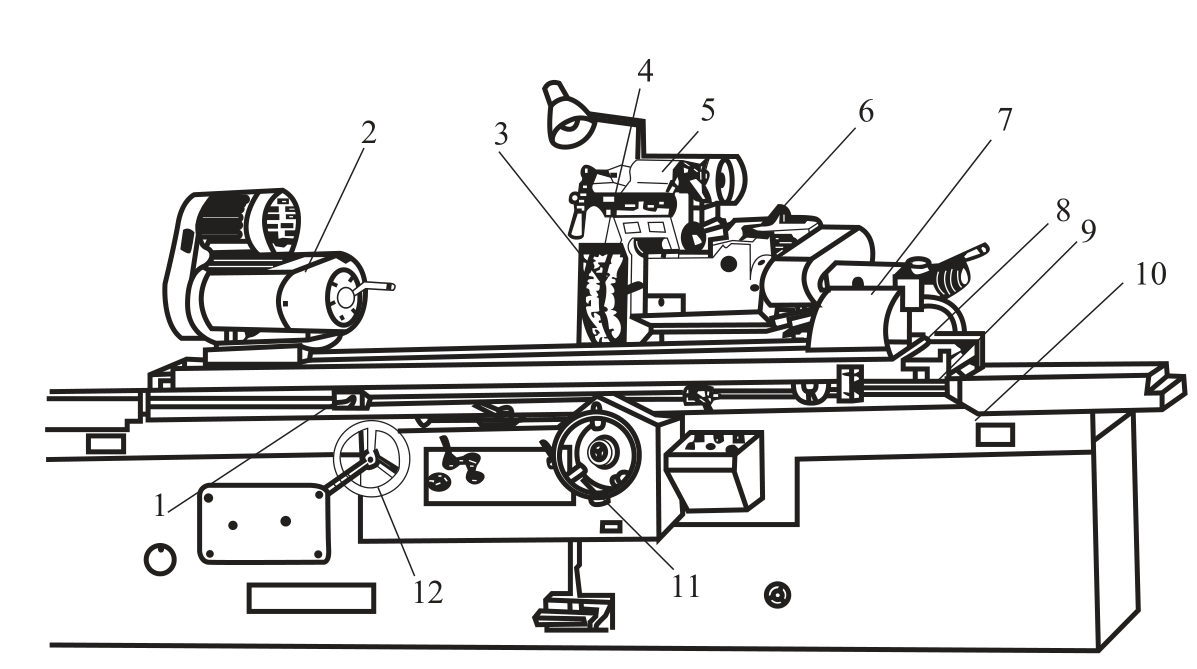

1.换向挡块；2.头架；3.砂轮；4.内圆磨具；5.磨架；6.砂轮架；7.尾架；8.上工作台；9.下工作台；10.床身；11.横向进给手轮；12.纵向进给手轮

图7-6　M1432A 型万能外圆磨床

头架内装有主轴，可用顶尖或卡盘夹持工件并带动旋转；头架上面装有电机，动力经头架左侧带传动使主轴转动，改变胶带的连接位置，可使主轴获得6种不同的转速。

砂轮装在砂轮架的主轴上，由单独的电动机经三角胶带直接带动旋转。砂轮架可沿床身后部的横向导轨前后移动，移动的方法有自动周期进给、快速引进或退出、手动三种，前两种是靠液压传动实现的。

工作台有两层，下工作台可在床身导轨上作纵向往复运动，上工作台相对下工作台在水平面内能偏转一定的角度，以便磨削圆锥面。工作台上装有头架和尾架。

万能外圆磨床与普通外圆磨床的主要区别是：万能外圆磨床的头架和砂轮架下面都装有转盘，能绕垂直轴线偏转较大的角度，并增加了内圆磨头等附件，因此可以磨削内圆柱面和锥度较大的内外圆锥面。

7.3.2　平面磨床

平面磨床以卧式平面磨床最为常见。M7120A 型平面磨床见图7-7。根据 GB/T15375—2008《金属切削机床型号编制方法》规定：M—磨床类机床；71—卧轴矩台式平面磨床；20—工作台面宽度为200mm；A—第一次重大改进。

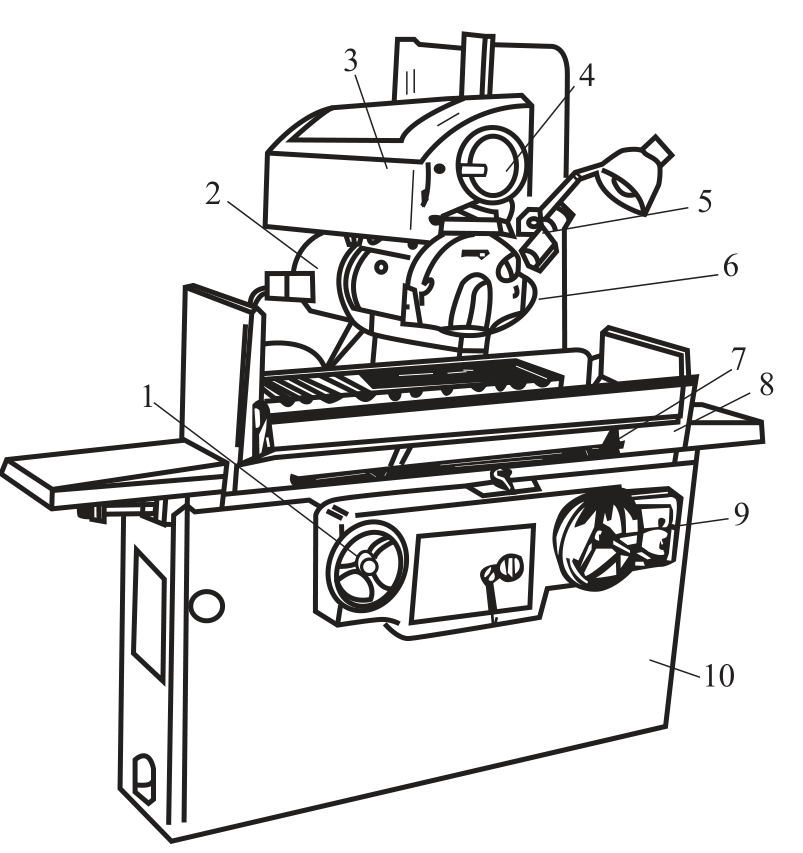

1.驱动工作台手轮；2.磨头；3.滑板；4.轴向进给手轮；5.砂轮修整器；6.立柱；7.行程挡块；8.工作台；9.径向进给手轮；10.床身

图7-7　M7120A 型平面磨床

M7120A 平面磨床主要由床身、工作台、磨头、立柱、砂轮修整器等部件组成。

矩形工作台装在水平纵向导轨上，由液压传动实现工作台的往复运动，也可以用手轮操作，以便进行必要的调整。工作台上装有电磁吸盘，用来装夹工件。

砂轮装在磨头上，由电动机直接驱动旋转。磨头沿托板的水平导轨可作横向进给运动，可由液压驱动或由手轮操纵。托板可沿立柱的垂直导轨移动，以调整磨头的高低位置及完成进给运动，这一运动通过转动手轮来实现。
