6.6　刨削加工

用刨刀对工件作水平相对直线往复运动的切削加工方法称为刨削加工，所使用的机床为刨床，刨刀或工件所作的直线往复运动是主运动，进给运动是工件或刀具沿垂直于主运动方向所作的间歇运动。刨削可以加工平面、平行面、垂直面、台阶、沟漕、斜面、曲面等，如图6-28所示。

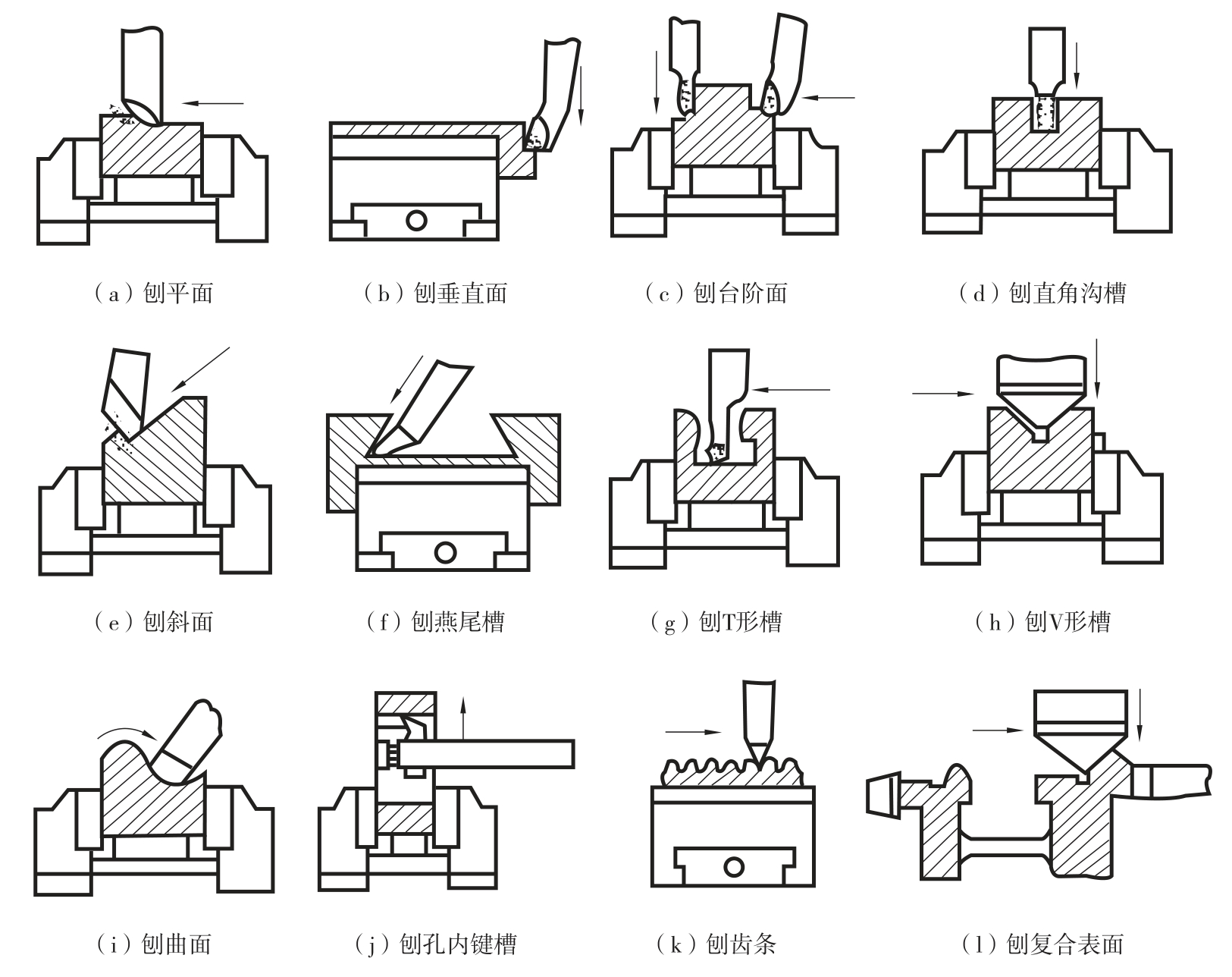

图6-28　刨削加工的基本内容

1.常用刨床的种类

刨床主要有牛头刨床、龙门刨床两种类型。牛头刨床主要用于加工小型零件，其外形如图6-29所示。龙门刨床主要用于加工大型或重型零件上的各种平面、沟槽和各种导轨面，其外形如图6-30所示。

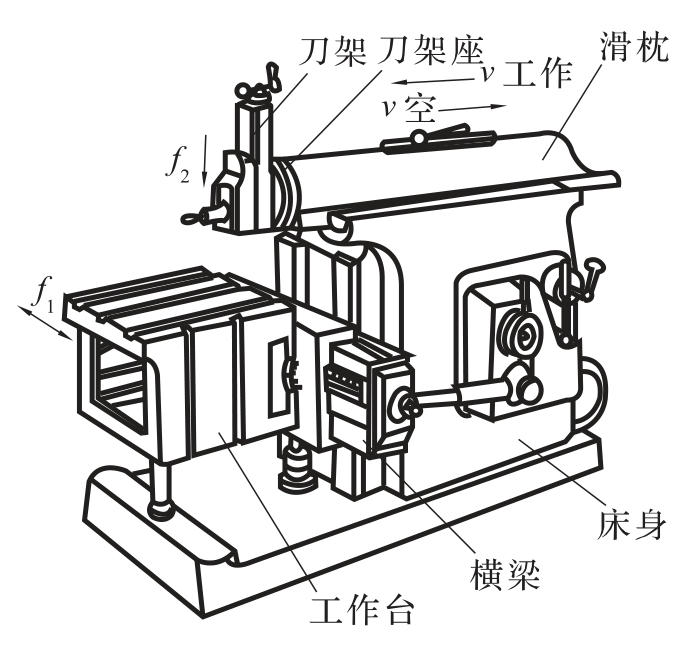

图6-29　牛头刨床

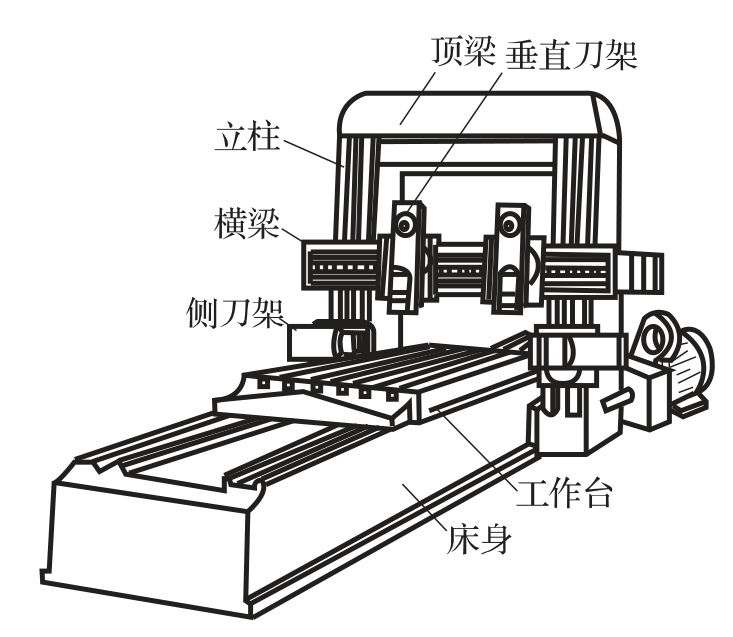

6-30　龙门刨床

2.刨刀的种类

按加工表面的形状和用途分类，刨刀一般可分为平面刨刀、偏刀、切刀、弯切刀、角度刀和样板刀等，如图6-31所示。

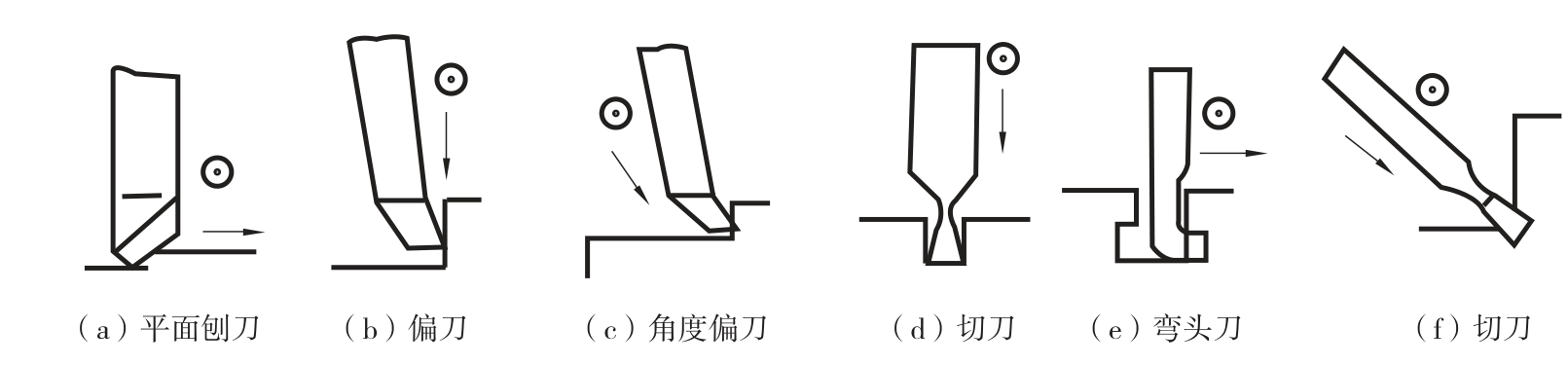

图6-31　常见刨刀的形状及应用

（1）平面刨刀　用来刨平面。

（2）偏刀　用来刨削垂直面、台阶面和外斜面等。

（3）切刀　用来刨削直角槽、沉割槽和切断作用。

（4）弯头刀　用来刨削 T 形槽和侧面割槽。

（5）角度刀　用来刨削角度形工件、燕尾槽和内斜槽。

（6）样板刀　用来刨削 V 形槽和特殊形状的表面
