6.5　成形面

如零件的某一表面在截面上的轮廓线是由曲线和直线所组成，这个面就是成形面。成形面一般在卧式铣床上用成形铣刀来加工，如图6-27（a）所示。成形铣刀的形状要与成形面的形状相吻合。如零件的外形轮廓是由不规则的直线和曲线组成，这种零件就称为具有曲线外形表面的零件。这种零件一般在立式铣床上铣削，加工方法有：按划线用手动进给铣削；用圆形工作台铣削；用靠模铣削，如图6-27（b）所示。

（1）先在工件上进行划线，然后移动工作台沿工件上的线迹铣削。但此法只能用于要求不高的曲面加工。

（2）利用圆形工作台的工作原理铣曲面，此方法主要用于加工圆弧曲面。工件应安装在转盘的中心，按划线用逆铣法进行铣削。

（3）对于大批量生产，可用靠模法铣曲面。靠模安装在工件的上方，铣削时，立铣刀上端的圆柱部分始终与靠模接触，从而铣削出与靠模形状相同的曲面。

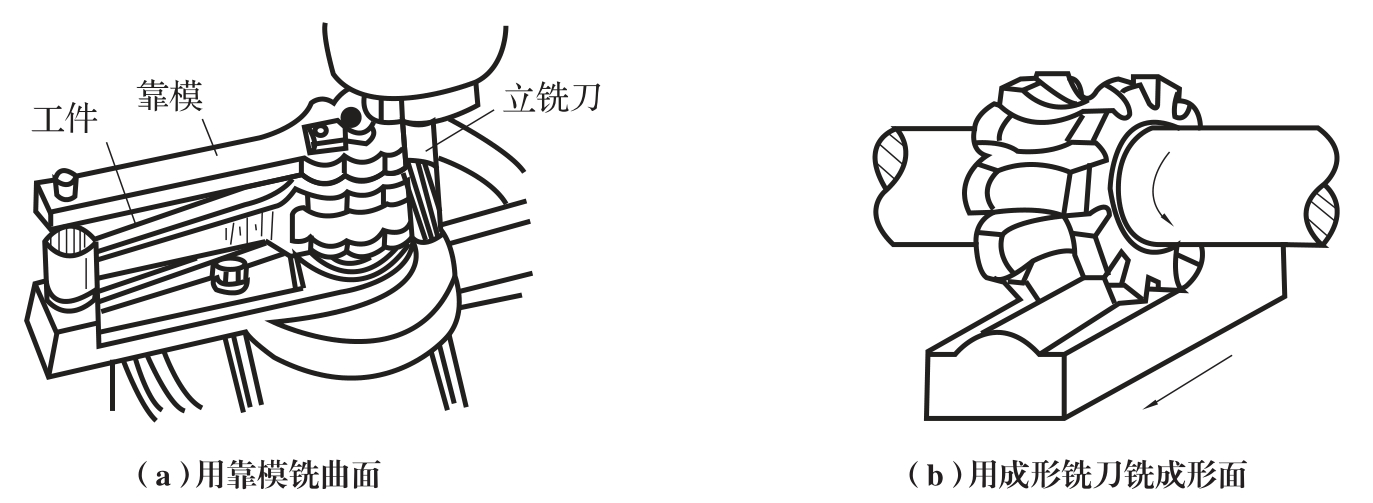

图6-27　铣成形面
