6.4　铣齿轮

齿轮齿形的加工原理可分为两大类： 展成法（又称范成法），它是利用齿轮刀具与被切齿轮的互相啮合运转而切出齿形的方法，如插齿和滚齿加工等；成形法（又称型铣法），它是利用仿照与被切齿轮齿槽形状相符的盘状铣刀或指状铣刀切出齿形的方法，如图6-25所示。在铣床上加工齿形的方法属于成形法。

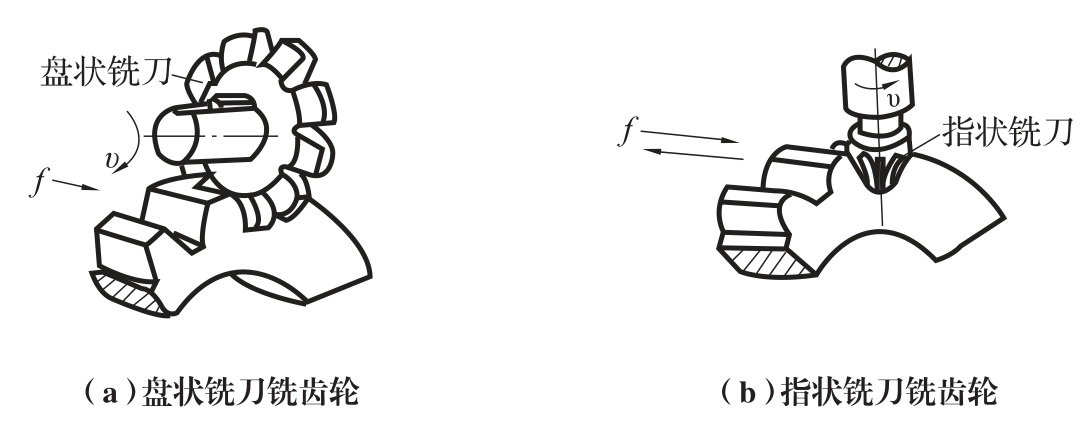

图6-25　用盘状铣刀和指状铣刀加工齿轮

铣削时，常用分度头和尾架装夹工件，如图6-26所示。可用盘状模数铣刀在卧式铣床上铣齿 ［图6-25（a）］，也可用指状模数铣刀在立式铣床上铣齿 ［图6-25（b）］。

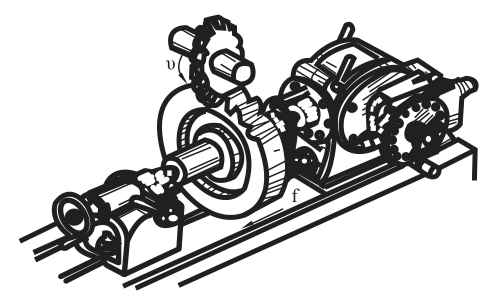

图6-26　分度头和尾架装夹工件

圆柱形齿轮和圆锥齿轮可在卧式铣床或立式铣床上加工。人字形齿轮在立式铣床上加工。蜗轮则可以在卧式铣床上加工。卧式铣床加工齿轮一般用盘状铣刀，而在立式铣床上则使用指状铣刀。

齿轮铣刀的规格标示在其侧面上，表示出：铣削模数、压力角、加工何齿轮、铣刀号数、加工齿轮的齿数范围、何年制造和铣刀材料等。
