铣床就是用铣刀进行切削加工的机床，其种类很多，常用的有升降台式铣床、龙门铣床和工具铣床等。

6.1.1　升降台式铣床

升降台式铣床是应用较广的一类铣床，其工作台安装在能作垂直升降的升降台上，使工作台可在相互垂直的三个方向上调整位置或完成进给运动。这类铣床只适用于加工中小型工件。主要有卧式万能升降台铣床、立式升降台铣床。

1.X6132万能卧式铣床

X6132型铣床是中型卧式万能铣床，具有功率大、转速高、刚度好、工艺范围广、操作方便等优点。主要适用于单件小批生产，也可用于成批生产。

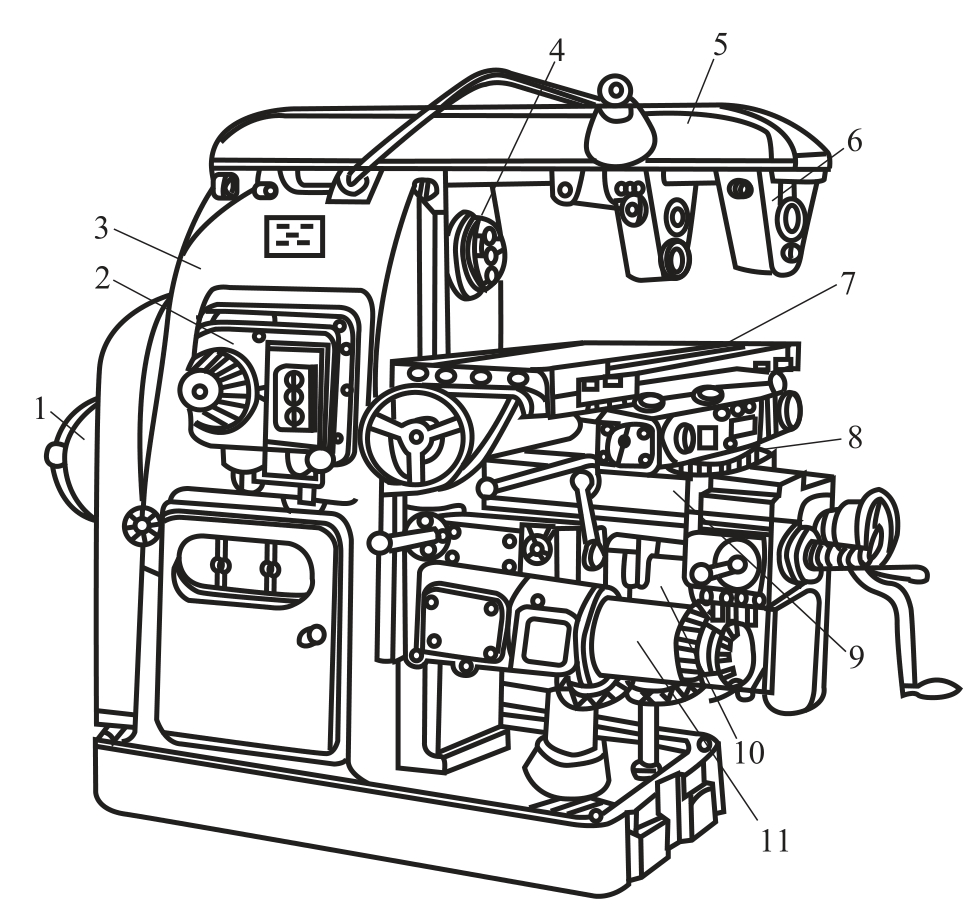

X6132万能卧式铣床如图6-1所示。床身是固定和支承其他部件的基础。顶部与前面分别有水平的和垂直的燕尾式导轨，与横梁和升降台相配合，床身内部还装有电动机、主轴变速机构等，床身是保证机床具有足够刚度和加工精度的重要部件。

1.电动机；2.主轴变速机构；3.床身；4.主轴；5.横梁；6.吊架；7.纵向工作台；8.转台；9.横向工作台；10.升降台；11.进给变速箱及操纵机构

主轴用来安装与紧固刀杆，并带动铣刀旋转。主轴由安装在床身中的滚动轴承支承，具有较高的旋转精度，是保证加工精度的重要部件。

在横梁上可以安装吊架，用来支承刀杆外伸端，以增加刀杆刚性。横梁可以在床身顶部刀轨上移动，调整其伸出长度。

升降台可带动工作台作垂直升降，以调整铣刀与工作台之间的距离，进给变速箱及操纵机构安装在升降台的侧面，操纵变速手柄，可使工作台获得不同进给速度。

纵向工作台、转台和横向工作台分别完成纵向进给、在水平面内转角和横向进给。

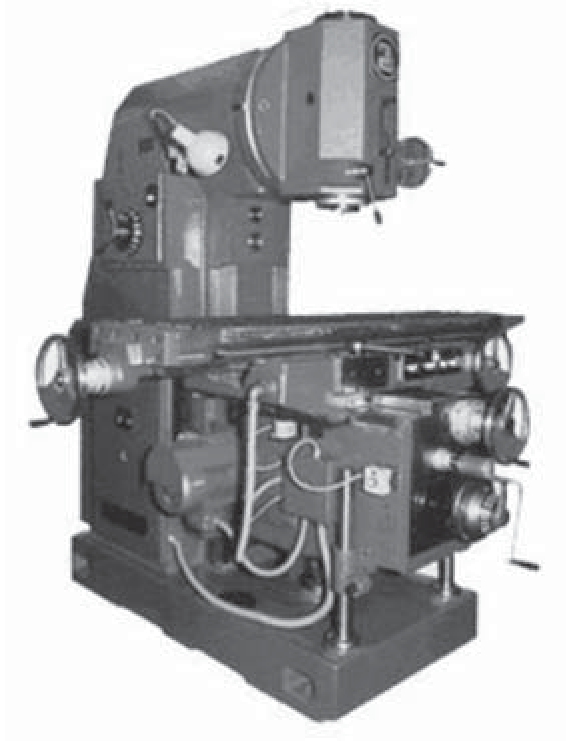

X5132立式铣床如图6-2所示，它的主轴与工作台垂直。立式铣床有两种形式：一种是铣头与床身做成整体的；另一种是铣头与床身不成整体，根据加工的需要，可以将铣头转过一定角度，使主轴对台面倾斜。立式铣床生产率较高，能加工平面、台阶、斜面、键槽等，还可以加工内、外圆弧、T 形槽及凸轮等。

6.1.2　万能工具铣床

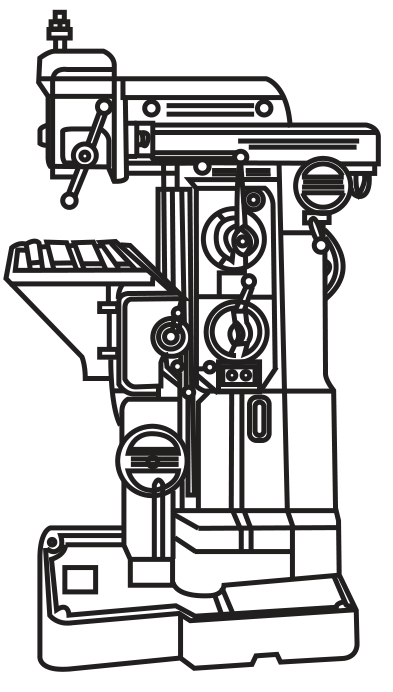

万能工具铣床的基本布局和万能升降台铣床相似，但它配备了多种附件，因而扩大了机床的万能性，常用于工具车间，加工形状较复杂的各种切削刀具、夹具及模具零件等，如图6-3所示。

6.1.3　龙门铣床

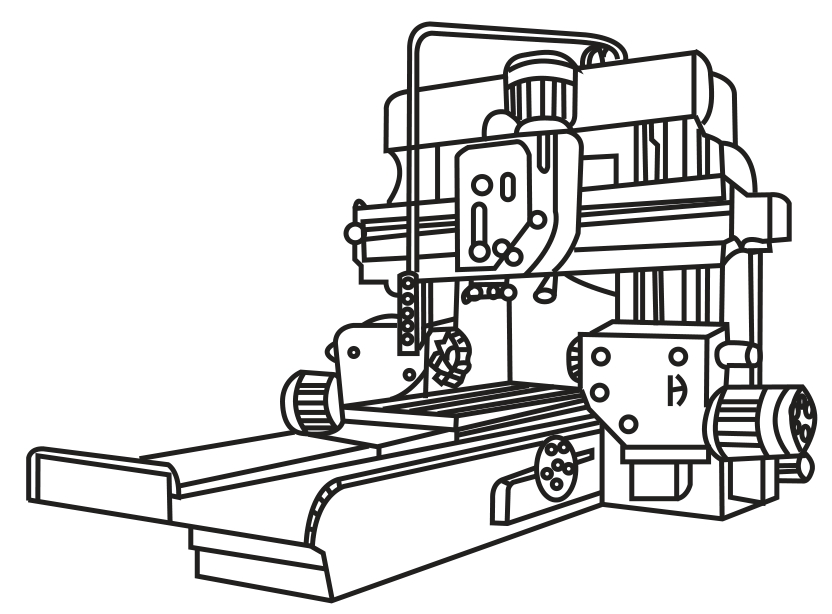

龙门铣床在布局上以两根立柱及顶梁与床身构成龙门式框架而得名，如图6-4所示。龙门铣床可作粗加工、半精加工和精加工，在大批量生产中应用广泛，特别适合于加工大中型或重型工件。

6.1.4　铣床常用附件

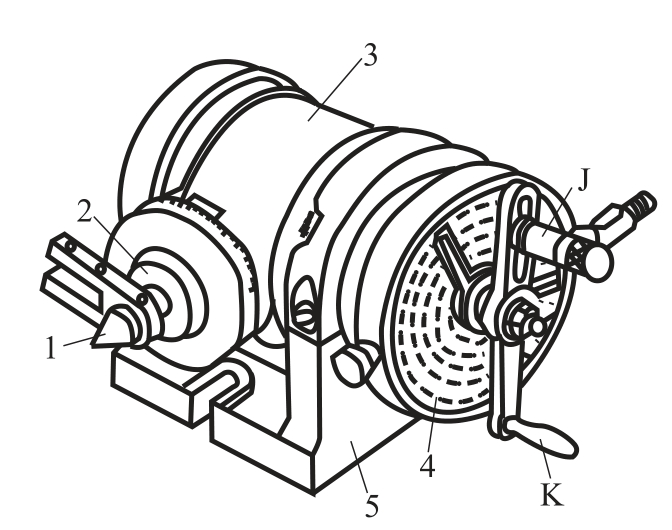

（1）分度头的组成　分度头是一种分度的装置，如图6-5所示。在铣六方、齿轮、花键等工作时，要求工件先铣完一个面或一条槽之后转过一个角度，再铣下一个面或一条槽，这种使工件转过一定角度的工作即称分度。分度时摇动手柄，通过蜗杆、蜗轮带动分度头主轴，再通过主轴带动安装在主轴上的工件旋转。分度头应用广泛，可加工圆锥形状零件，可将圆形的或是直线的工件精确地分割成各种等份，还可以加工刀具、沟槽、齿轮、渐升线凸轮以及螺旋线零件等。

1.顶尖；2.主轴；3.回转体；4.分度盘；5.底座；k.分度手柄； J.定位销

（2）简单分度法　分度头蜗杆蜗轮的传动比为1∶40，即当与蜗杆同轴的手柄转过一圈时，单头蜗杆前进一个齿距，并带动与它相啮合的蜗轮转动一个轮齿；这样，当手柄连续转动40圈后蜗轮正好转过一整转。由于主轴与蜗轮相连，故主轴带动工件也转过一整转。如使工件 Z 等分分度，每分度一次，工件（主轴）应转动1/Z 转，则分度头手柄转数 n 与 Z 的关系为：

这种分度方法称为简单分度。

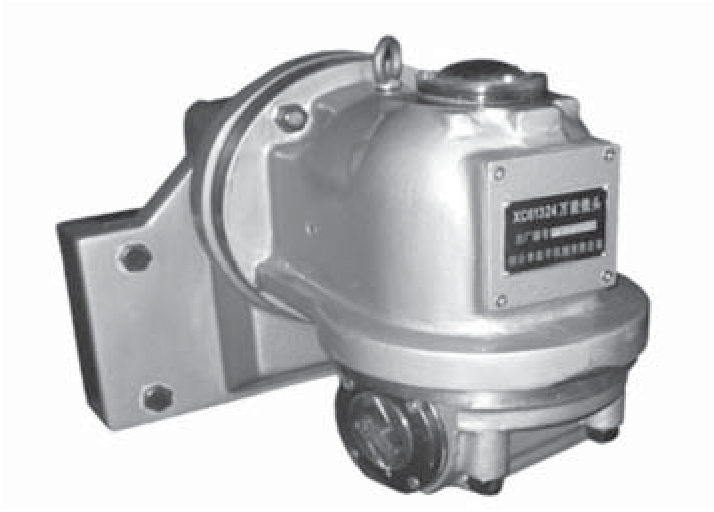

万能铣头是铣床的必备附件，如图6-6所示。它由立铣头和回转座两部分组成，可使主轴轴线绕X、Y 两个方向回转，组成所需要的任意角度，扩大机床的加工范围，利用它可以在卧式铣床上进行立铣工作，使用时卸下横梁，装上万能铣头，根据加工需要，其主轴在空间可以转成任意方向。其底座用螺钉固定在铣床的垂直导轨上，其主轴的动力来自机床主轴箱主轴，以十字联轴节与主轴箱相连。它不但能完成立铣工作，而且可以在一次装夹中，通过高速铣头角度完成任意平面、棱角和沟槽的铣削，特别适用于单件二次维修加工。

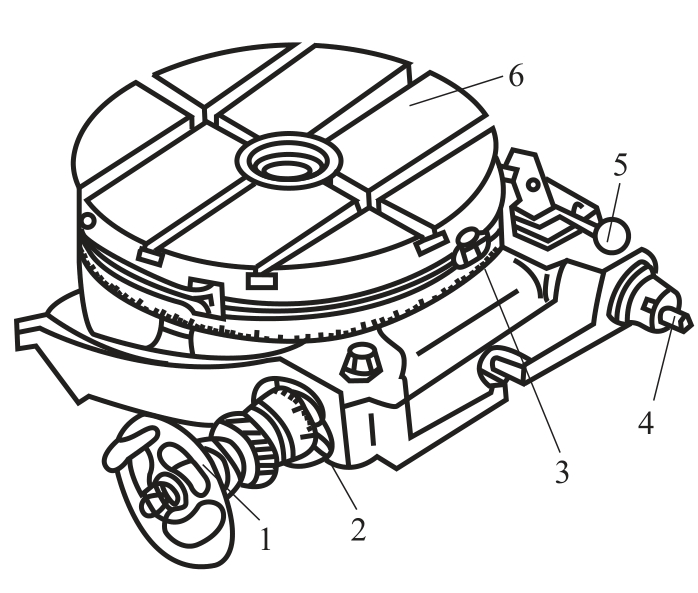

回转工作台即圆形工作台，如图6-7所示。其周围有刻度用来观察和确定转台位置，手轮上的刻度盘也可读出转台的准确位置。在回转工作台上，首先校正工件。圆弧中心与转台中心重合，铣刀旋转，工件作弧线进给运动，可加工圆弧槽、圆弧面等零件。

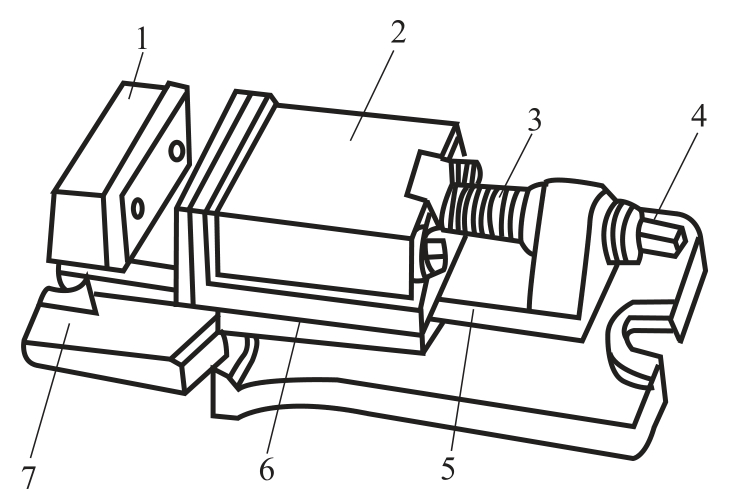

平口钳又名机用虎钳，是一种通用夹具，如图6-8所示，常用于安装小型工件。它是铣床、钻床的随机附件。将其固定在机床工作台上，用来夹持工件进行切削加工。

1.固定钳口；2.活动钳口；3.丝杆；4.方头；5.导轨；6.压板；7.钳体

平口钳的工作原理如下：用扳手转动丝杠，通过丝杠螺母带动活动钳身移动，形成对工件的夹紧与松开。被夹工件的尺寸不得超过70mm。
